博客介绍了D触发器，它有一个数据输入、输出端和一个时钟输入。其工作原理类似照相机定时按快门，按快门前后输入端数据需稳定，即setup/hold时间。此外，32个D触发器相连可构成一个寄存器。

在这里插入图片描述

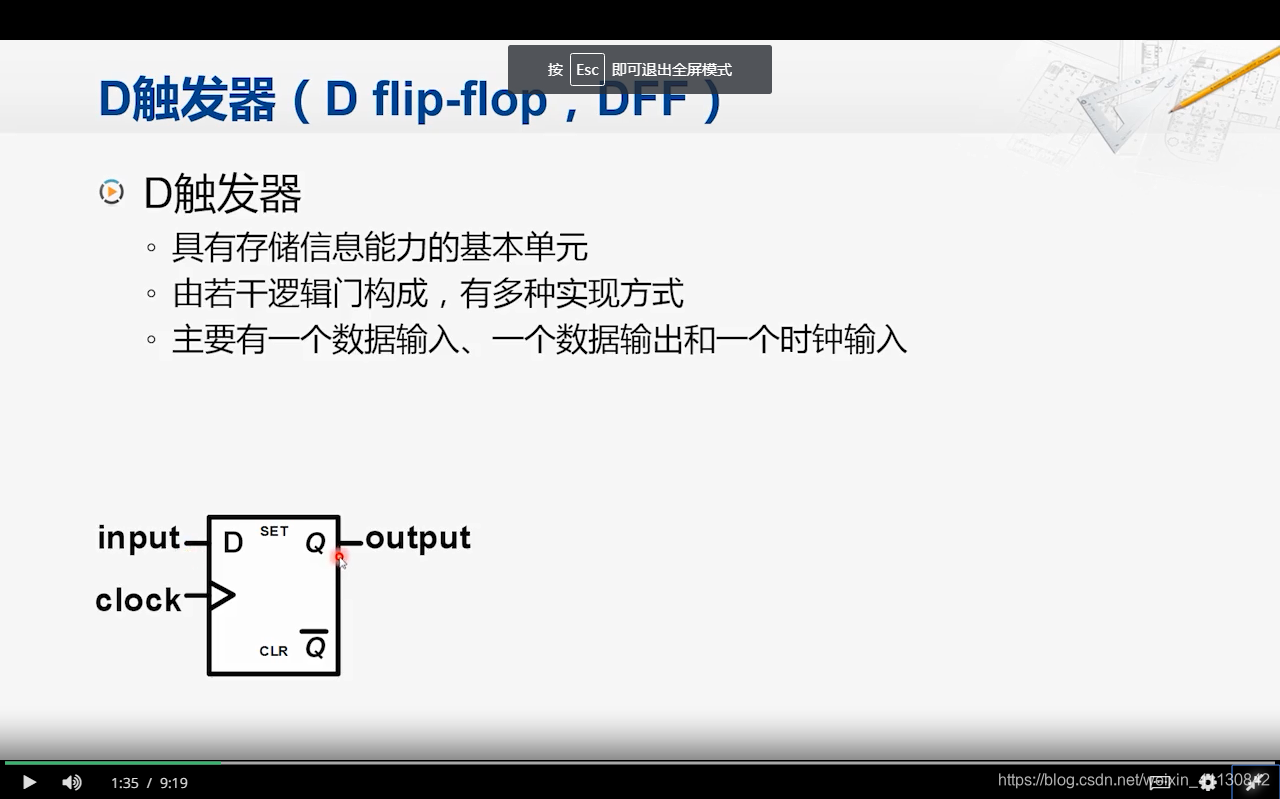

D触发器，一个数据输入，一个数据输出，一个时钟输入。在这里插入图片描述

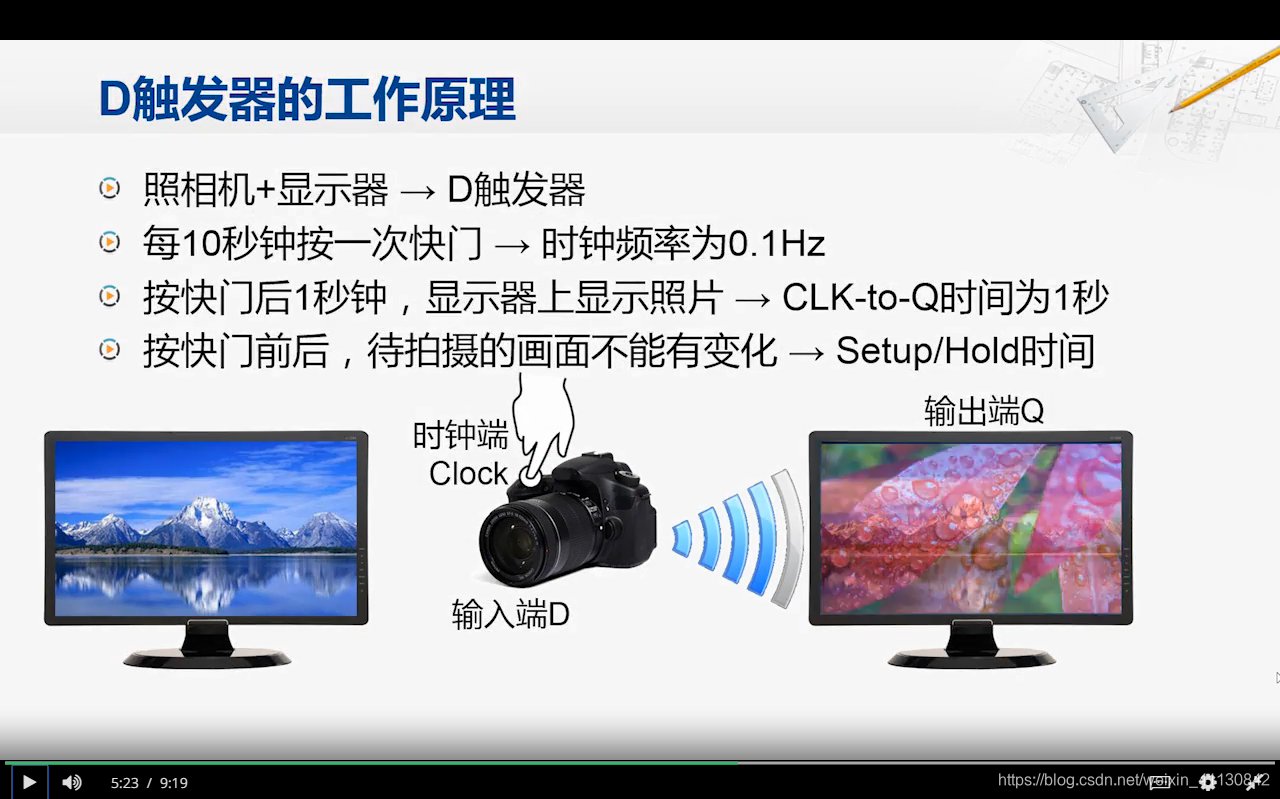

触发器工作原理：相当于照相机每十秒钟自动按下快门，按下快门后，1秒后传输到输出端，按快门前后，输入端数据不能有变化，称为setup/hold时间

在这里插入图片描述
实际的D触发器

32个 D触发器相连构成一个寄存器
