零件坐标系一般使用在以下这些情况：

1。当我们需要编制一个零件测量程序，而这个程序有必要保存用于以后或重复测量同类型零件时。这时我们在程序开始部分用手动方式建立零件坐标系，通知系统这个零件在这个地方。否则你无论如何也不能把零件放在你当初编程时放零件的位置上。

2。当测量的零件有位置度要求时，要按照图纸规定的基准建立零件坐标系。

3。当要精确测量误差时。因为零件放置的位置不可能与机器坐标系一致，造成测量元素时可能不在一个截面或投影面的误差。如测量点元素时测头半径的修正计算是沿坐标系的轴向进行修正的，如果没有零件坐标系，它只好沿机器坐标轴修正，结果误差就大了。检测测量机的误差时，测量量块就是例子。

4。使用CAD模型测量零件时，要建立零件坐标系与CAD模型对应。

5。有些零件在测量过程中，可能要翻面测量，为了使测量结果能够同时计算，也要用零件坐标系使两者结合起来。

6。可能需要的其他情况。

合理的利用零件坐标系会对我们分析问题、解决问题带来方便，有时为测量需要，要建立多个零件坐标系，根据需要进行转换使用。

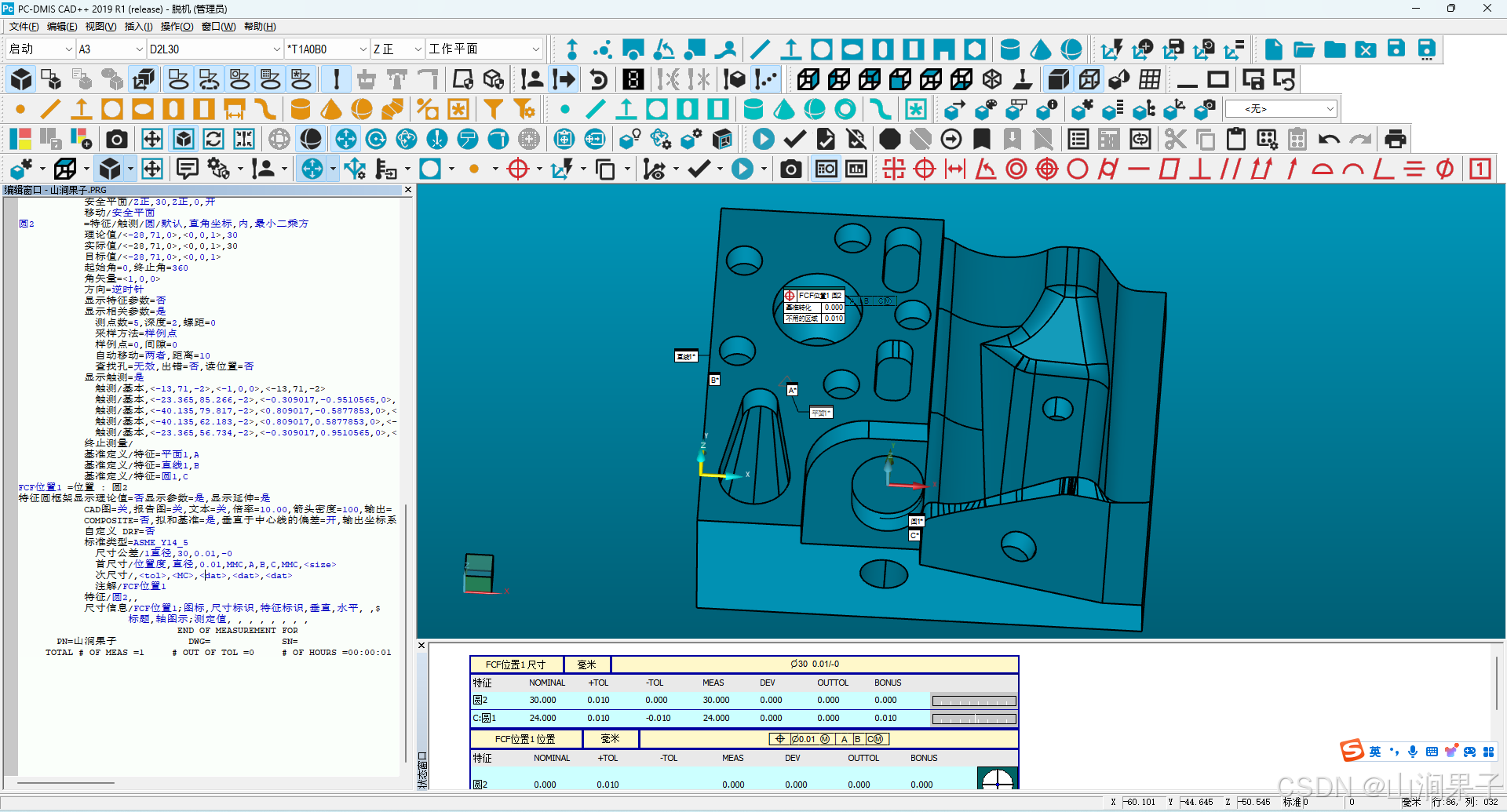

三坐标检测之什么时候需要建立零件坐标系？_坐标轴

零件名: 山涧果子
修订号:
序列号:
统计计数: 1

启动         =坐标系/开始,回调:使用_零件_设置,列表=是
            坐标系/终止
            模式/手动
            格式/文本,选项, ,标题,符号, ;标称值,公差,测定值,偏差,超差, ,
            加载测头/D2L30
            测尖/T1A0B0, 支撑方向 IJK=0.004, 0.006, 1, 角度=0.003
            手动回退/3
平面1        =特征/平面，直角坐标,三角形
            理论值/<26.465,59.194,0>,<0,0,1>
            实际值/<26.465,59.194,0>,<0,0,1>
            测定/平面,3
              触测/基本,常规,<4.26,5.011,0>,<0,0,1>,<4.26,5.011,0>,使用理论值=是
              触测/基本,常规,<5.883,119.882,0>,<0,0,1>,<5.883,119.882,0>,使用理论值=是
              触测/基本,常规,<69.25,52.688,0>,<0,0,1>,<69.25,52.688,0>,使用理论值=是
            终止测量/
A1         =坐标系/开始,回调:启动,列表=是
              建坐标系/找平,Z正,平面1
              建坐标系/平移,Z 轴,平面1
            坐标系/终止
直线1        =特征/直线，直角坐标,非定界
            理论值/<0,7.064,-4.526>,<0,1,0>
            实际值/<0,7.064,-4.526>,<0,1,0>
            测定/直线,2,Z 正
              触测/基本,常规,<0,7.064,-3.823>,<-1,0,0>,<0,7.064,-3.823>,使用理论值=是
              触测/基本,常规,<0,122.824,-5.229>,<-1,0,0>,<0,122.824,-5.229>,使用理论值=是
            终止测量/
A2         =坐标系/开始,回调:A1,列表=是
              建坐标系/旋转,Y正,至,直线1,关于,Z正
            坐标系/终止
圆1         =特征/圆，直角坐标,外,最小二乘方
            理论值/<63,19,-2.963>,<0,0,1>,24,0
            实际值/<63,19,-2.963>,<0,0,1>,24,0
            测定/圆,3,Z 正
              触测/基本,常规,<61.038,7.161,-3.454>,<-0.1634797,-0.9865467,0>,<61.038,7.161,-3.454>,使用理论值=是
              移动/圆弧
              触测/基本,常规,<70.752,9.84,-2.52>,<0.645968,-0.7633645,0>,<70.752,9.84,-2.52>,使用理论值=是
              移动/圆弧
              触测/基本,常规,<74.985,18.392,-2.916>,<0.9987172,-0.0506359,0>,<74.985,18.392,-2.916>,使用理论值=是
            终止测量/
A3         =坐标系/开始,回调:A2,列表=是
              建坐标系/平移,X轴,圆1
              建坐标系/平移,Y轴,圆1
            坐标系/终止
            模式/自动
            安全平面/Z正,30,Z正,0,开
            移动/安全平面
圆2         =特征/触测/圆/默认,直角坐标,内,最小二乘方
            理论值/<-28,71,0>,<0,0,1>,30
            实际值/<-28,71,0>,<0,0,1>,30
            目标值/<-28,71,0>,<0,0,1>
            起始角=0,终止角=360
            角矢量=<1,0,0>
            方向=逆时针
            显示特征参数=否
            显示相关参数=是
              测点数=5,深度=2,螺距=0
              采样方法=样例点
              样例点=0,间隙=0
              自动移动=两者,距离=10
              查找孔=无效,出错=否,读位置=否
            显示触测=是
              触测/基本,<-13,71,-2>,<-1,0,0>,<-13,71,-2>
              触测/基本,<-23.365,85.266,-2>,<-0.309017,-0.9510565,0>,<-23.365,85.266,-2>
              触测/基本,<-40.135,79.817,-2>,<0.809017,-0.5877853,0>,<-40.135,79.817,-2>
              触测/基本,<-40.135,62.183,-2>,<0.809017,0.5877853,0>,<-40.135,62.183,-2>
              触测/基本,<-23.365,56.734,-2>,<-0.309017,0.9510565,0>,<-23.365,56.734,-2>
            终止测量/
            基准定义/特征=平面1,A
            基准定义/特征=直线1,B
            基准定义/特征=圆1,C
FCF位置1 =位置 : 圆2
特征圆框架显示理论值=否显示参数=是,显示延伸=是
            CAD图=关,报告图=关,文本=关,倍率=10.00,箭头密度=100,输出=两者,单位=毫米
            COMPOSITE=否,拟和基准=是,垂直于中心线的偏差=开,输出坐标系=基准参考框
            自定义 DRF=否
            标准类型=ASME_Y14_5
              尺寸公差/1直径,30,0.01,-0
              首尺寸/位置度,直径,0.01,MMC,A,B,C,MMC,<size>
              次尺寸/,<tol>,<MC>,<dat>,<dat>,<dat>
              注解/FCF位置1
            特征/圆2,,
            尺寸信息/FCF位置1;图标,尺寸标识,特征标识,垂直,水平, ,$
                    标题,轴图示;测定值, , , , , , , ,
