Linux kernel 使能I2C驱动

        记录一下在kernel中使用设备树使能I2C驱动并在/dev目录下显示i2c-0节点的方法。

第一步：menuconfig

        在内核源码目录下，我们先进行图形化界面配置，使用如下命令：

    make menuconfig

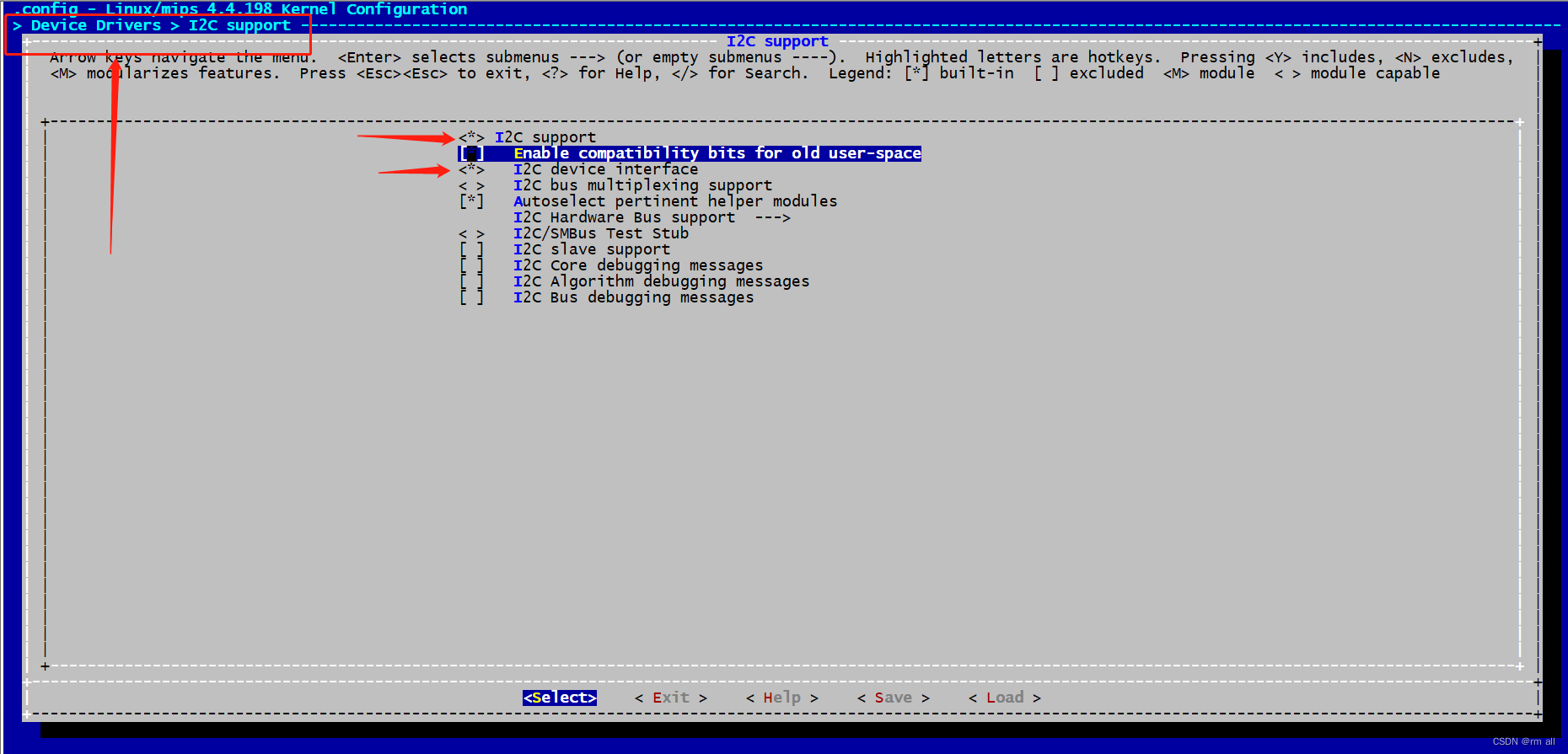

         如图，在路径Device Drivers > I2C support下，进行I2C的选项选择。其中第三项：I2C device interface要记得勾选，否则在/dev目录下不会生成I2C节点！

 第二步：设备树

        一般使用硬件I2C的时候，原厂会在设备树的dtsi文件中加入该节点的信息，但status状态是disabled，所以我们需要在所使用的dts文件中使能该节点。

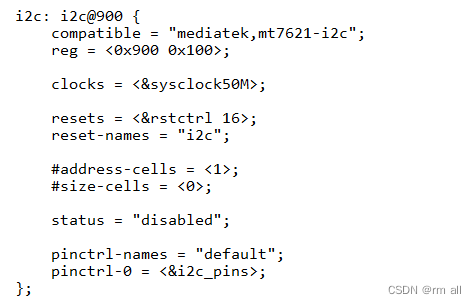

        原厂写好的节点：

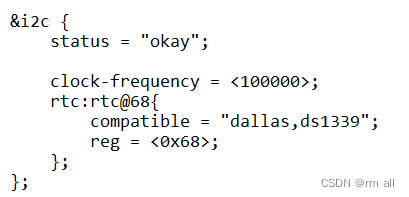

         用户需要自己添加的信息：

         将状态status赋值为okay一般就可以结束了。我这里I2C下挂了一个RTC芯片，所以我添加了RTC的节点。

第三步：编译、下载、测试

        在kernel启动log中可以看到有I2C驱动控制器打印的信息

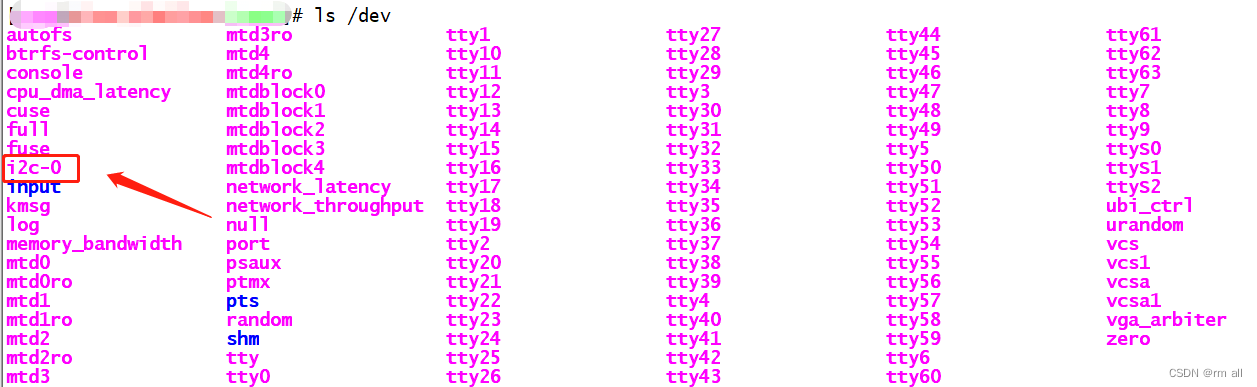

         在系统中 ls /dev查看是否存在I2C节点：

         可以看到，i2c-0节点存在，此时就可以使用open，write，read应用函数去操作节点啦。

        关键注意点：menuconfig选择配置项的时候，一定记得要选择I2C device interface，否则/dev下找不到该节点！

附加记录（linux下gpio模拟i2c）

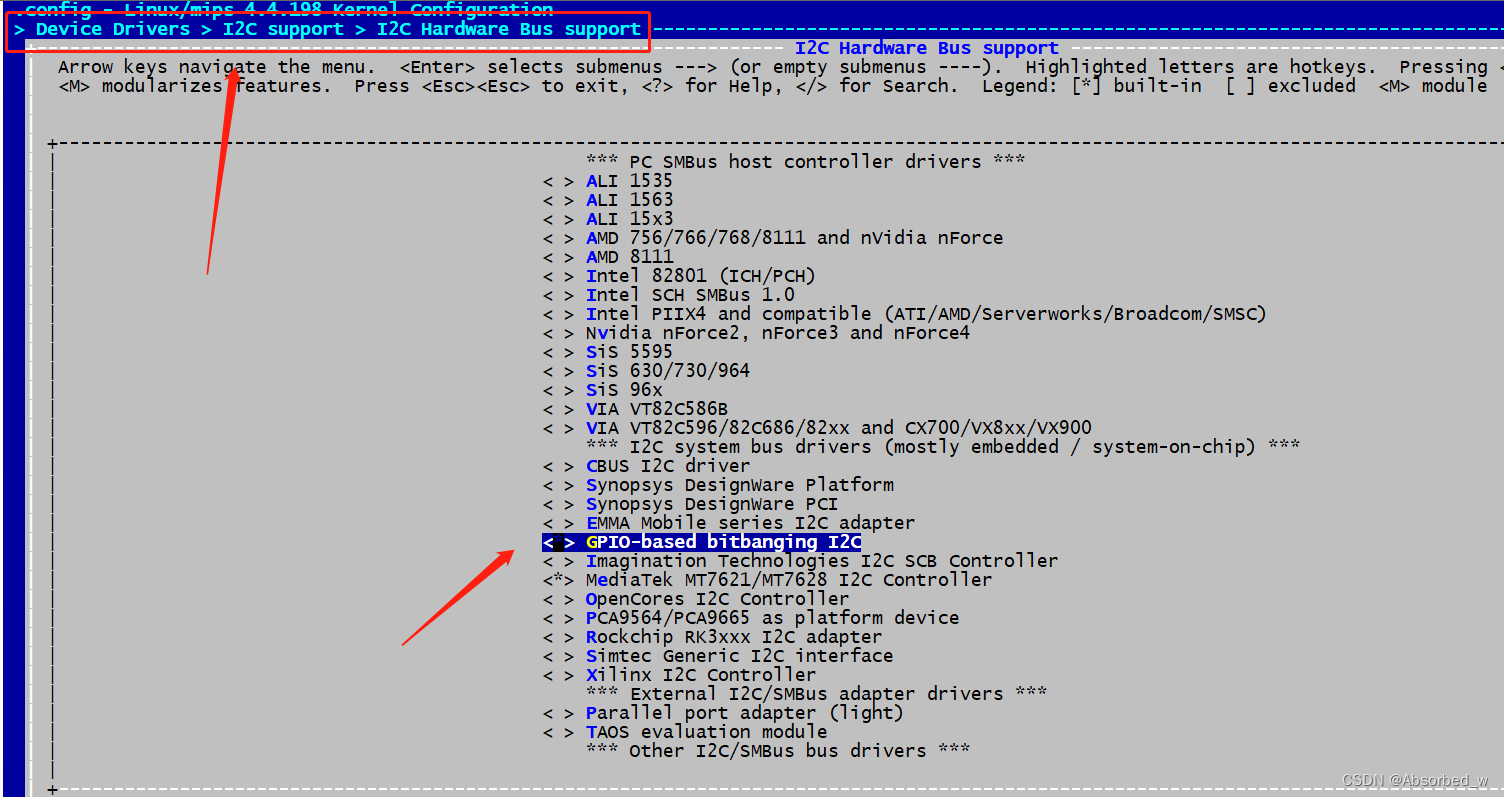

menuconfig:

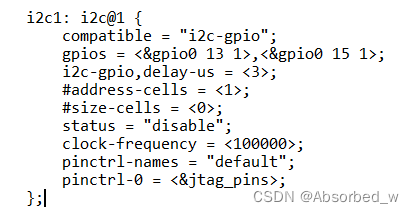

 设备树：

 注意使用的gpio有没有其他其他功能被占用，另外要添加到alise节点。

gpios两个引脚的顺序：
