【阿巴无聊】FME将dwg格式的高程点按地块批量导出dat

需求背景：cad计算土石方，每块地需要施工前后的dat来计算土石方。点高程时是整个图一起点的，并没有每块地单独存文件。几百个地块，单独存文件就很浪费时间。

第一步，分析数据处理基本思路：给每个高程点赋上地块名称，那么按地块名称分组导出高程点即可。
第二步，准备原材料：
①每个地块的范围；
②每个地块的名称注记（建议注记完全位于地块范围内部，地块名称用于分组导出dat）
③高程点数据
以上3个数据存在一个dwg内，分图层存储。

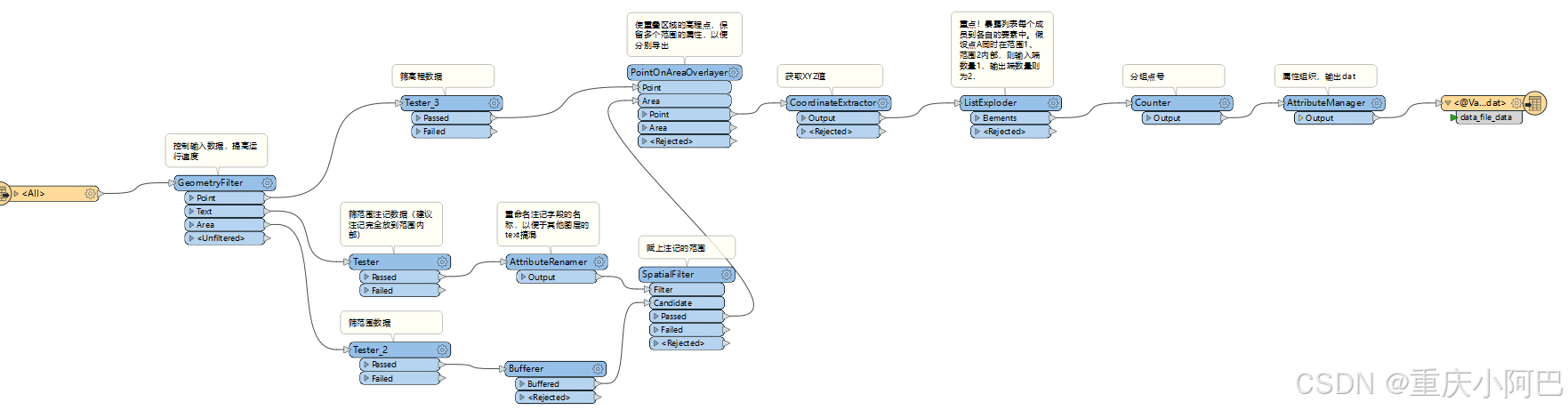

第三步，具体思路。如图：

截图能看清具体步骤，我就不再赘述。其中有个重点，单独说明一下。

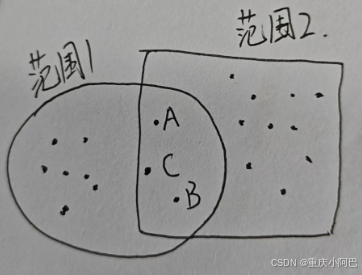

土方计算时，地块范围要求外扩一定距离，就会出现范围重叠的情况，如下图所示：重叠区域高程点ABC，应该在范围1的dat内有，在范围2的dat内也有。但依本菜鸟的能力，不知道如何实现这个步骤。

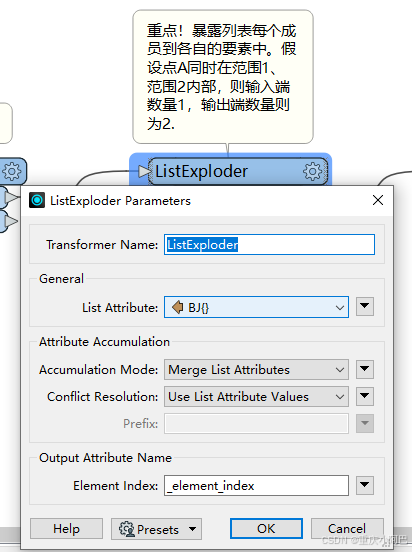

经大佬指点，转换器ListExploder非常合适：

第四步，运行界面如图。

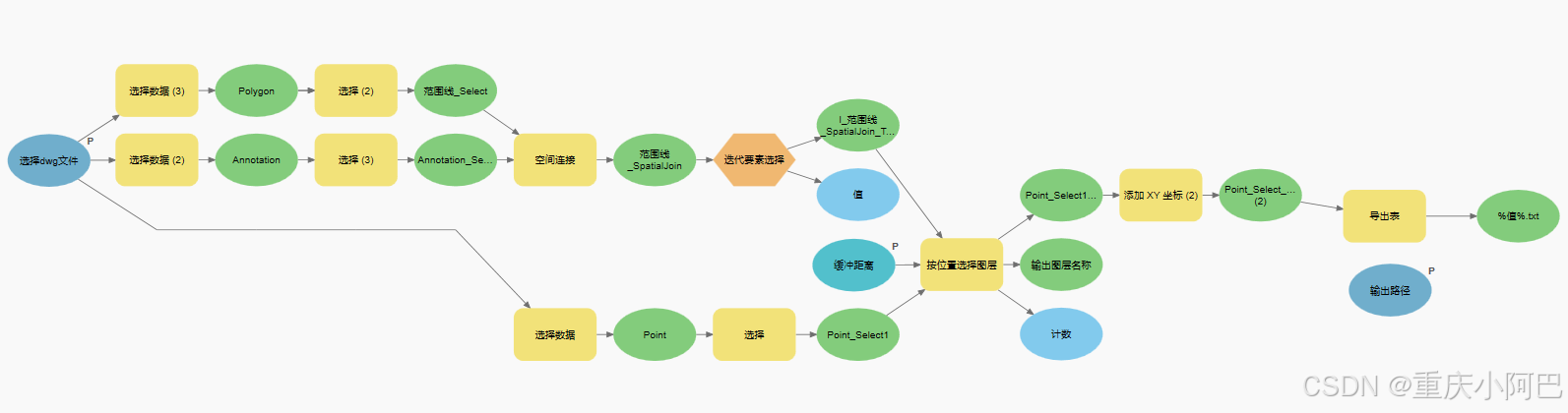

题外话，因为对fme不是特别熟悉，我先用arcgis的模型构建器做了一遍，具体流程如图，针对上述表达的那个问题，此处我是用迭代器+按位置选择处理的：

完事了，喝杯茶歇歇。
