使用PowerDesigner创建概念数据模型，并利用CDM生成物理数据模型，然后利用物理数据模型生成数据库

一、使用PowerDesigner创建概念数据模型

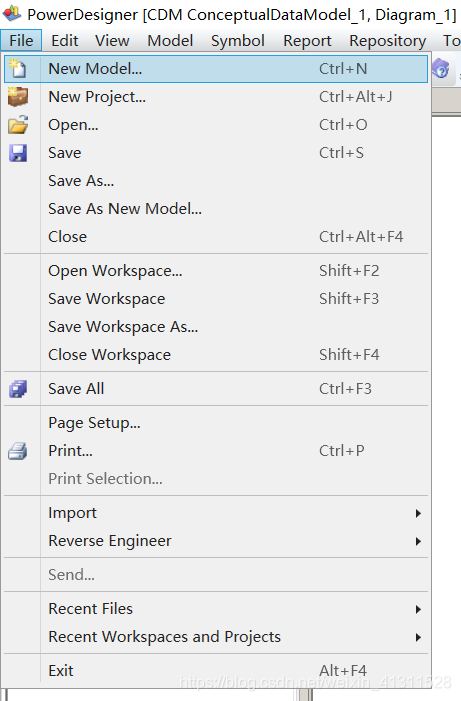

（1）选择File(文件)，New Model新建模型

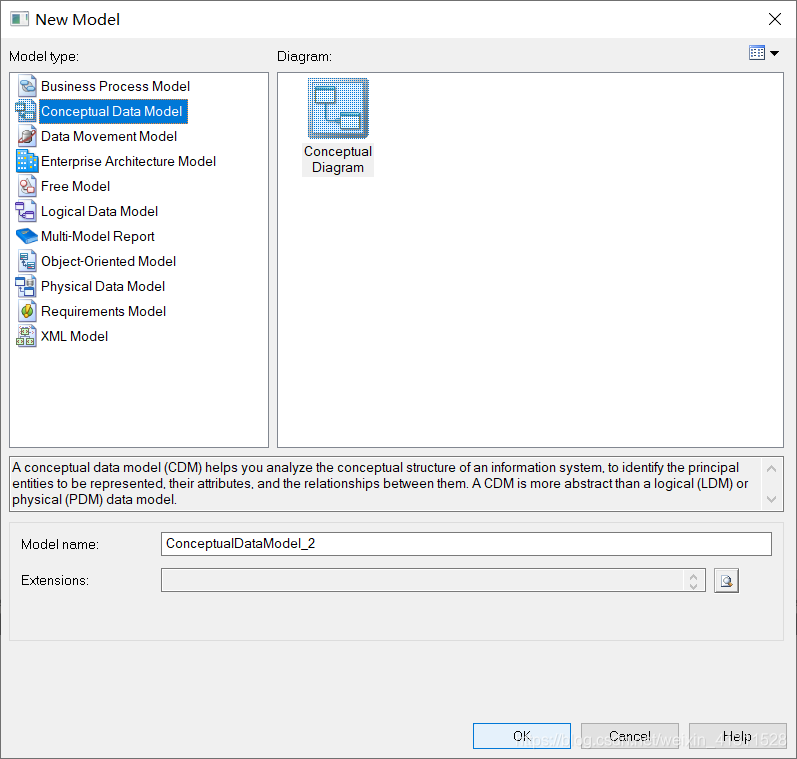

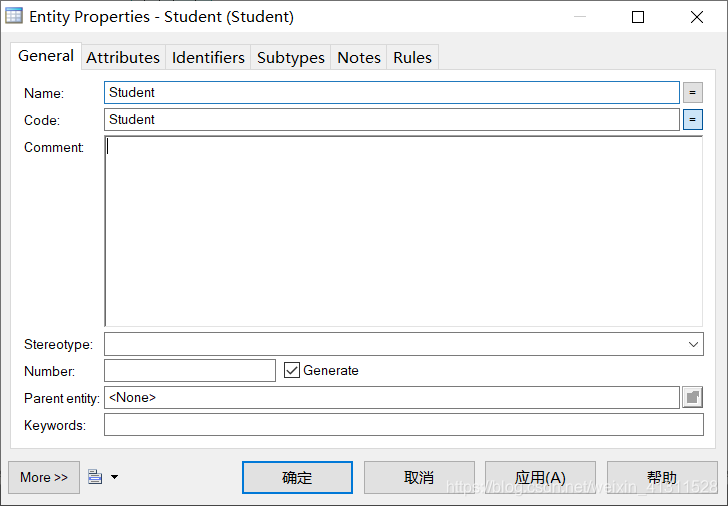

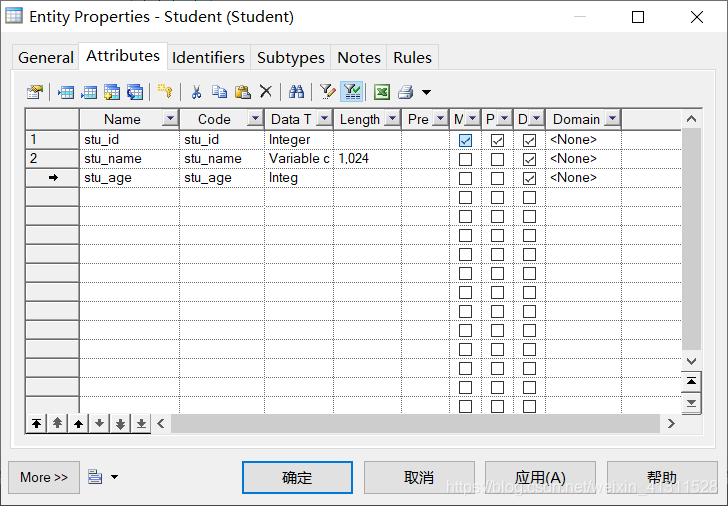

（2）选择ConceptualDataModel_2,点击OK，开始编辑

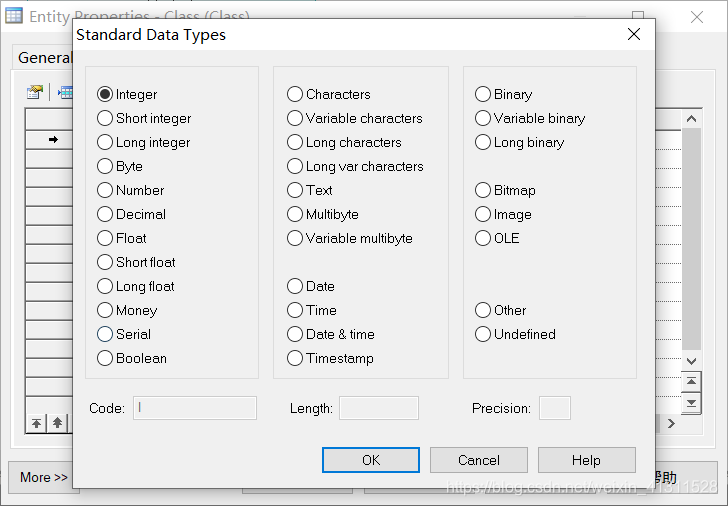

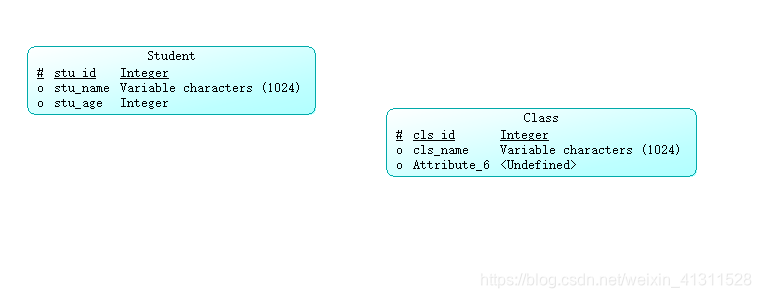

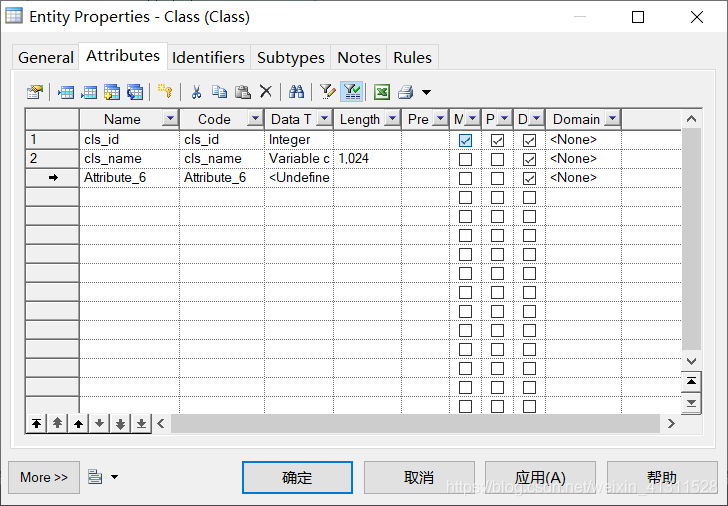

（3）编辑另一个实体

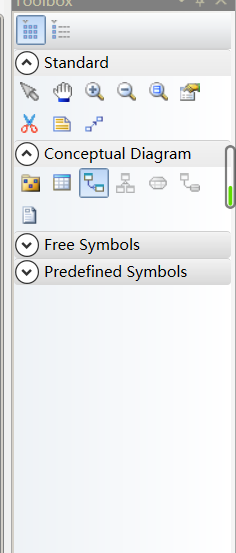

（4）编辑完成后，建立连接右侧工具栏选择连接工具（实体关系）

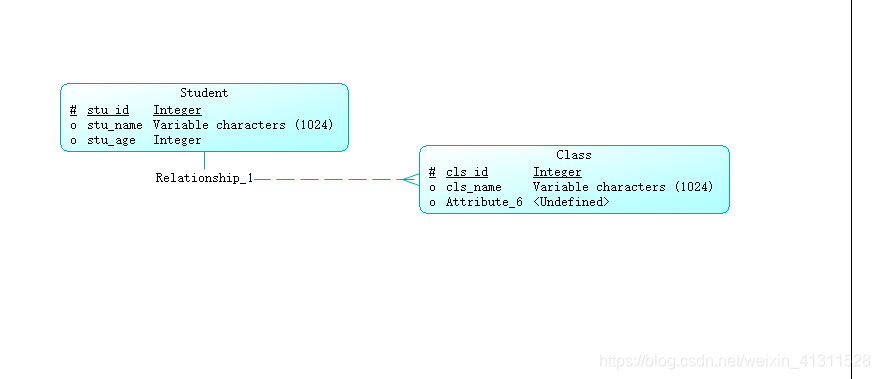

连接如图

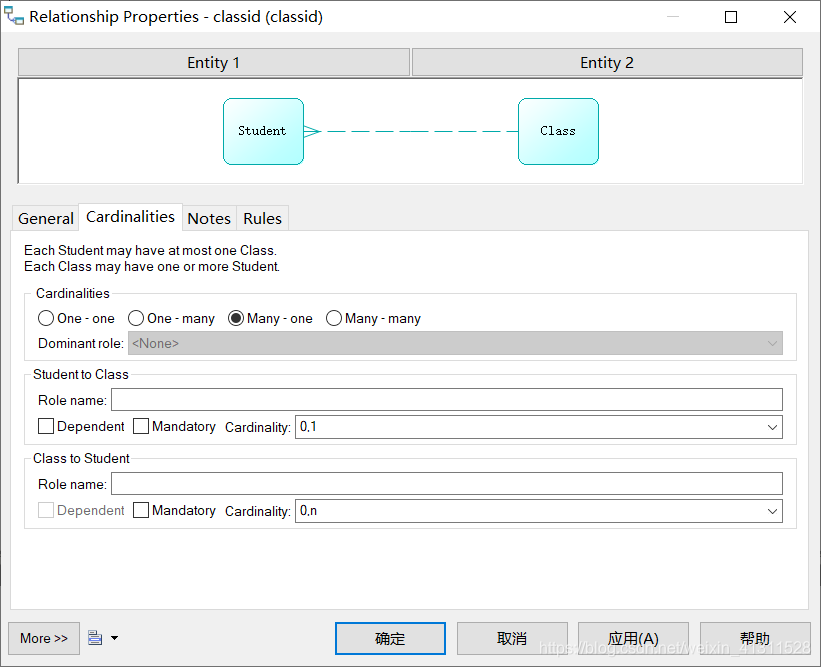

（5）切换为箭头指针，双击连接表格的虚线，可以编辑关系的名称以及实体键的关系，如图，选择Cardinalities，由于学生和班级是多对一的关系，选择Many-one，

二、利用CDM生成物理数据模型

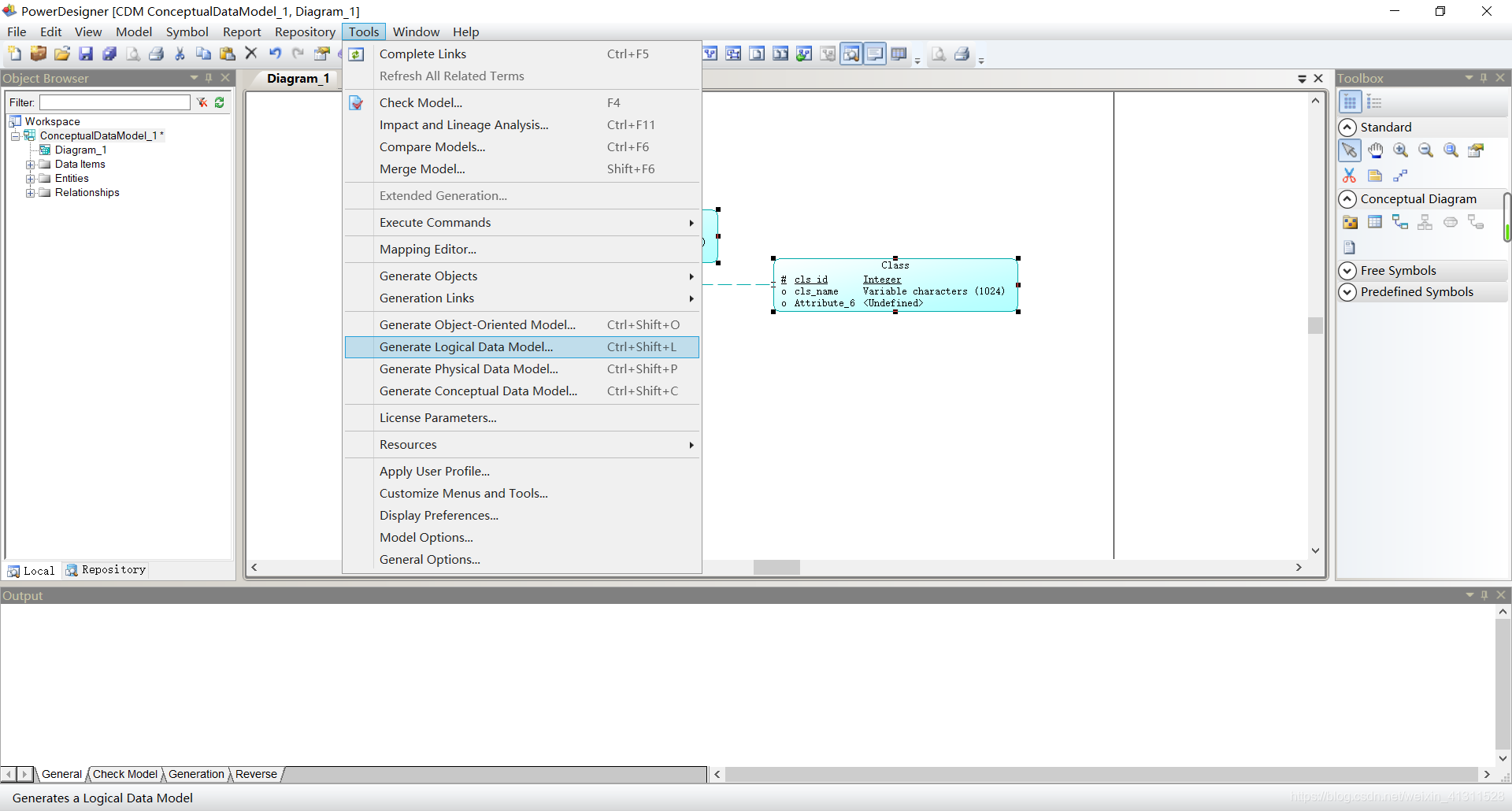

（1）键盘CTRL+A选中全部图形，在上方菜单栏中选择Tools（工具）–>Generate Physical Data Model（生成物理数据模型）

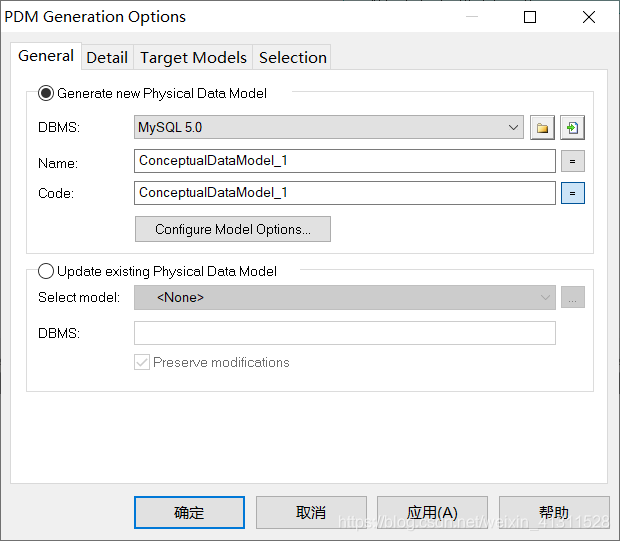

（2）选择数据库为MYSQL5.0，点击确定

（3）生成物理数据模型成功

三、利用物理数据模型自动生成数据库

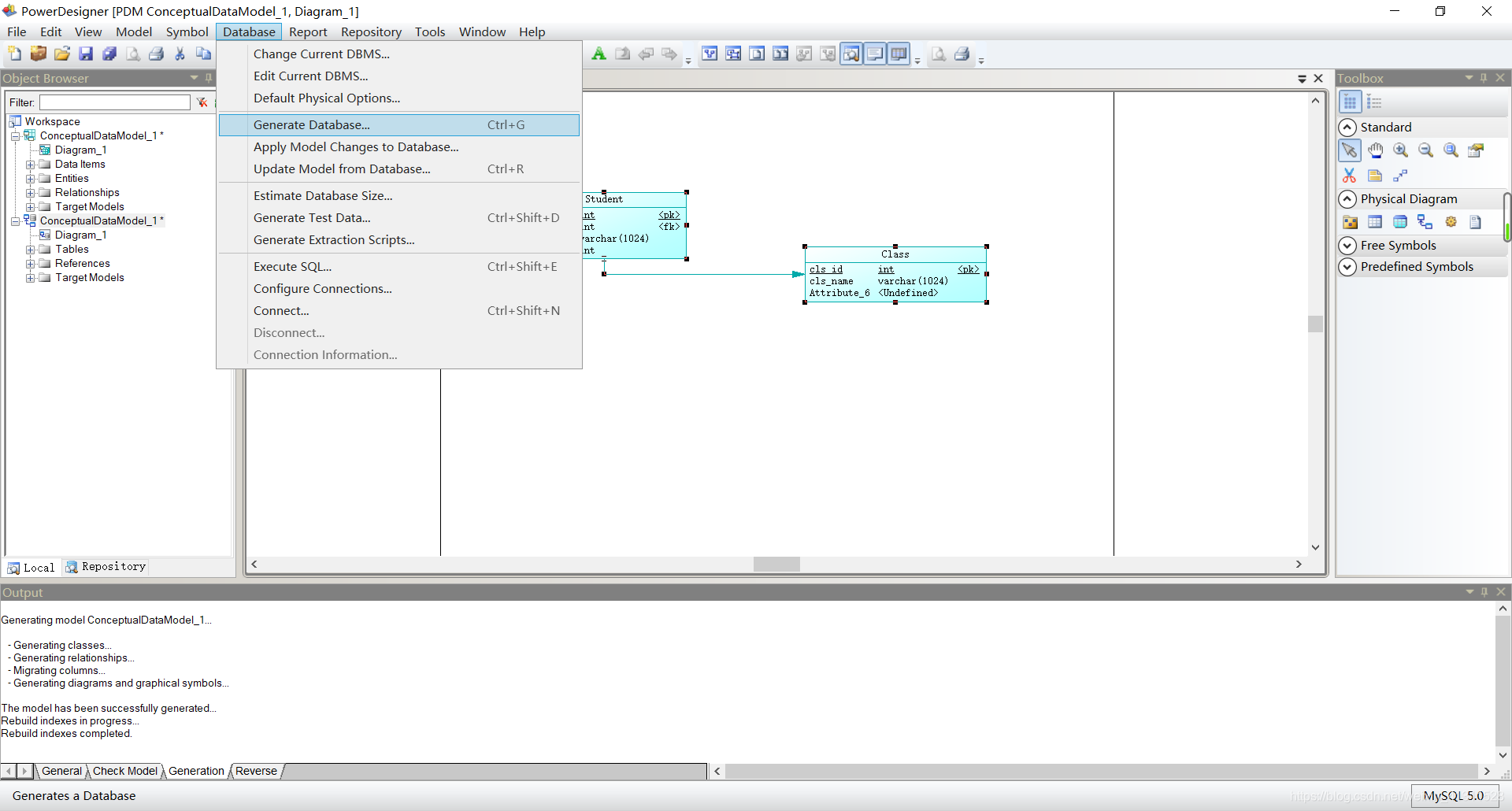

（1）键盘CTRL+A选中全部图形，在上方菜单栏中选择Database–>Generate Database

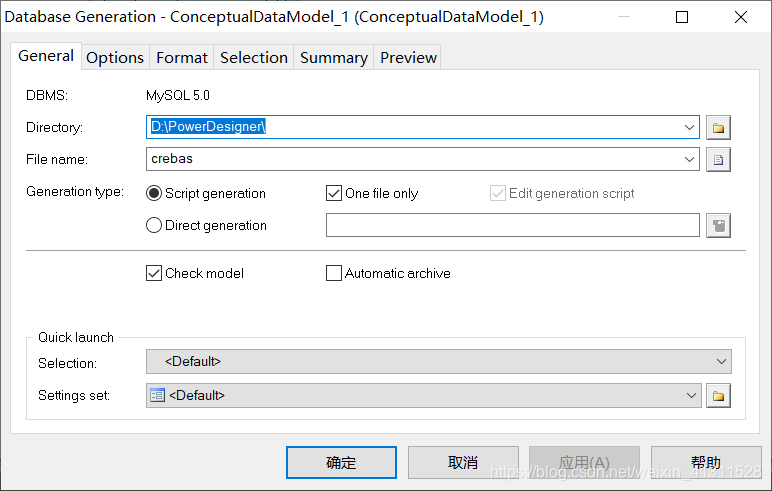

(2)如图，有两种生成方式，一种Script generation(脚本生成)，另一种File generation(直接在数据库中创建表)，此处我们选择脚本生成Script generation

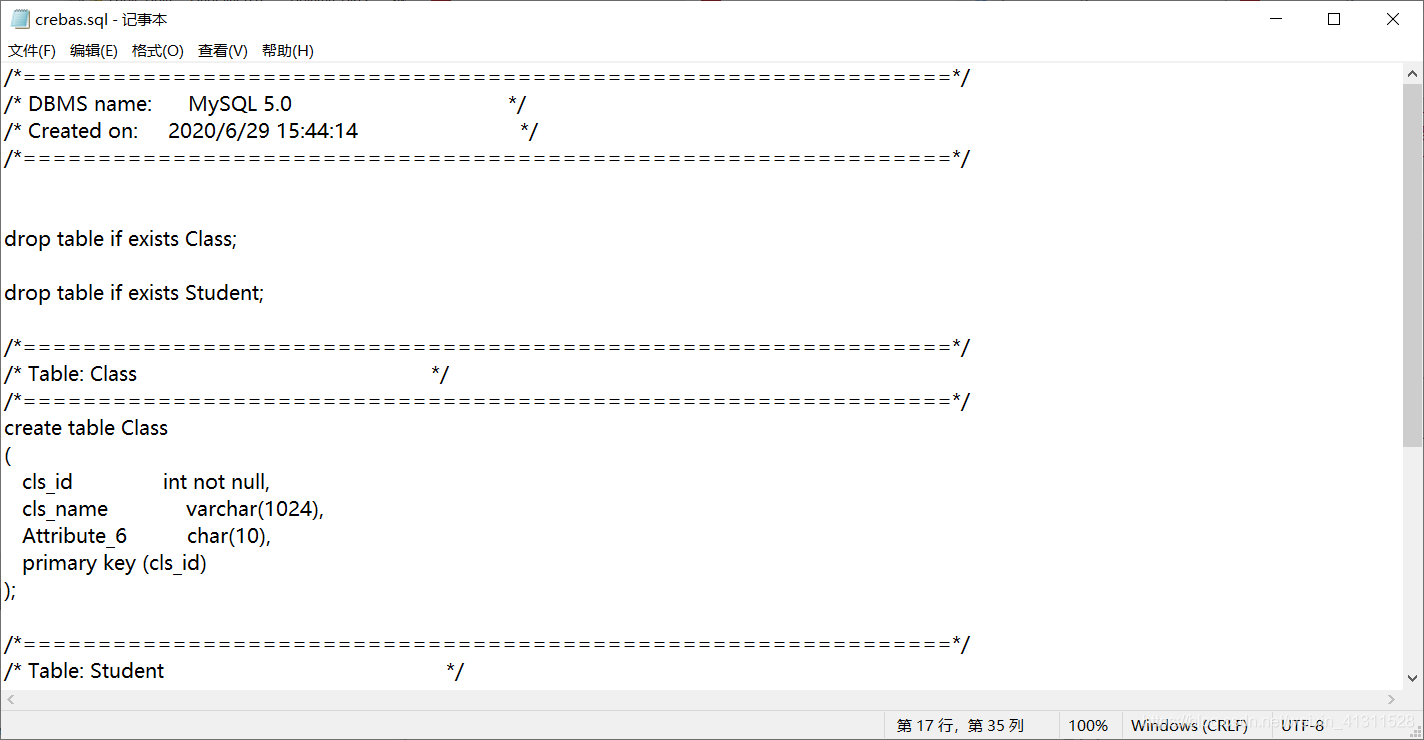

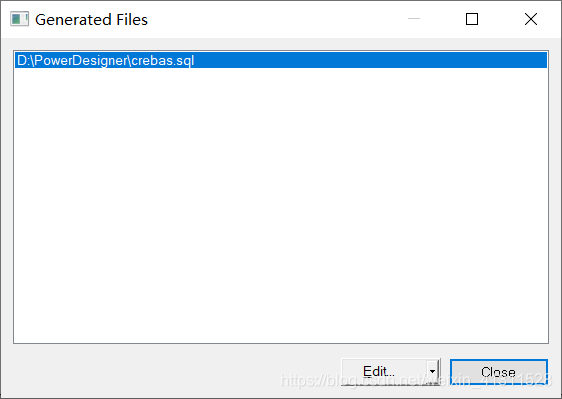

（3）点击确定后，点击Edit查看SQL文件
