CPU访问内存方式、虚拟地址到物理地址转换、内存页表结构

CPU访问内存方式

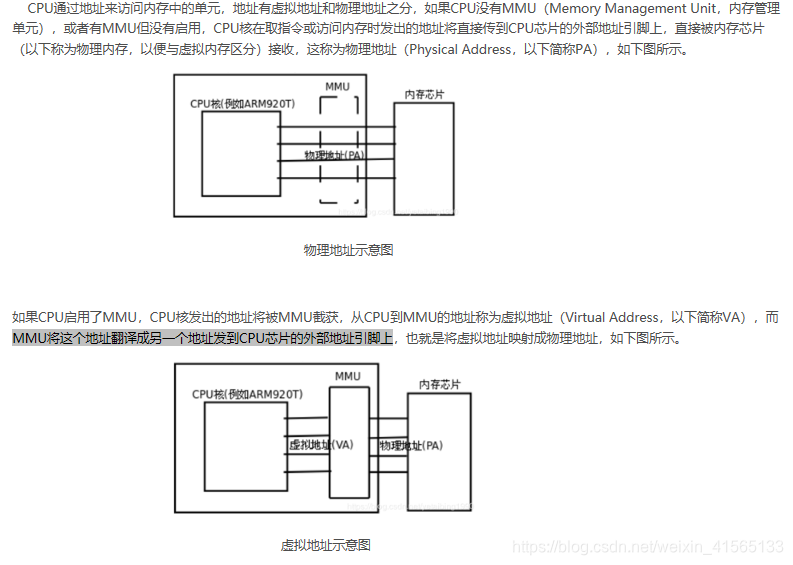

CPU是这样寻址的：CPU任何时候，一切时候，发出的地址都是虚拟地址，通过MMU将虚拟地址转换成物理地址发送到cpu芯片引脚上。

虚拟地址转换成物理地址的过程

cr3:页目录基地址寄存器 CR3含有存放页目录表页面的物理地址（注意，是物理地址！！！）

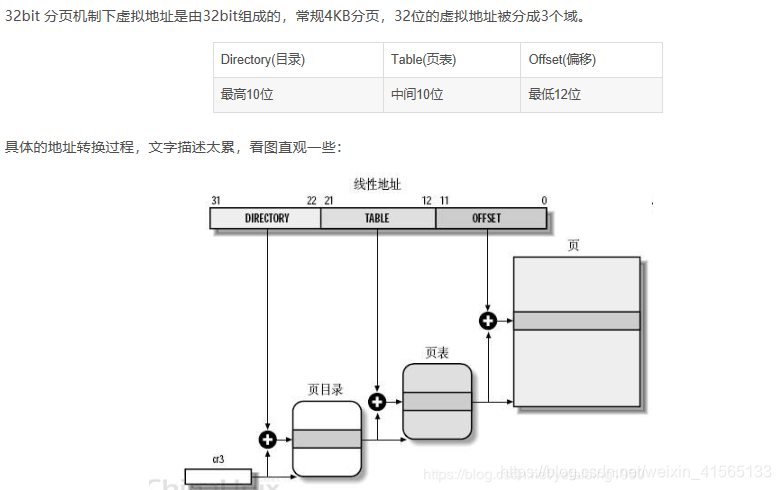

以下为32位系统二级页表：

1.Directory(22bit-31bit)作为偏移在页目录中查找下一级页表基址。
2.Talbe(12-21bit)作为偏移在下一级也表中查找页基址。
3.OFFSET(0-11bit)作为偏移，在页中访问最终要访问的物理地址。

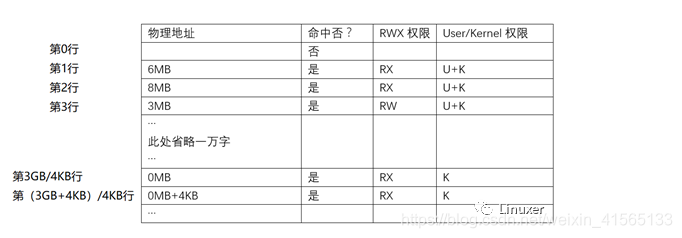

页目录每行记录是32bit，以下为一级目录的例子：

为什么采用多级页表？
为了节省存储页表的空间。
具体来说，32位系统下：
1.按1级页表，20+12 管理4GB地址，页目录需要占4M物理内存（2的20次方4）。说明：20是32-12（2的12次方是4KB）。每个目录项占4字节，所以乘以4。
2.按2级页表。10+10+12。部分不需要的页表可以不分配。
第一级：页目录占4KB内存。(2的10次方4)
第二级：一个页表占4KB内存。可索引 4M(10244K)内存。
即：1个应用程序需要占100M内存。使用25个2级页表加1个一级页目录，104K（254+4）的页表大小就够了，不需要4M。
