第十九讲：神州路由器基础知识

• 路由器简介

    路由器（Router）是连接Internet中多个网络或网段的网络设备，它能将不同网络或网段之间的数据信息进行“翻译”，以使它们能够相互“读”懂对方的数据，实现不同网络或网段的互联互通。此外，它会根据通信链路的情况自动选择和设定从源地址到目的地址的最佳路径。因此，路由器也被称为“互联网的枢纽”、“网络交通警察”。

    路由器实际上是一台特殊用途的计算机，和常见的PC一样，路由器有CPU、内存和BOOT ROM。路由器没有键盘、硬盘和显示器，然而比起计算机，路由器多了NVRAM、Flash及各种各样的接口。

• 路由器各个部件的作用如下所述

CPU：中央处理单元，和计算机一样，它是路由器的控制和运算部件。

RAM：内存，用于存储临时的运算结果。例如：路由表、ARP表、快速交换缓存、缓冲数据包、数据队列以及当前配置。RAM中数据在路由器断电后是会丢失的。

NVRAM：非易失性RAM，用于存放路由器的配置文件，路由器断电后，NVRAM中的内容仍然保持。

ROM：只读存储器，存储了路由器的开机诊断程序、引导程序和特殊版本的IOS（互联网操作系统）软件，当ROM中软件升级时需要更换芯片。

FLASH：可擦除。可编程的ROM，用于存放路由器的IOS，Flash的可擦除特性允许我们更新、升级IOS，而不用更换路由器内部的芯片。路由器断电后，Flash的内容不会丢失。当Flash容量较大时，可以存放多个IOS版本。

Interface：接口，用于网络连接，路由器就是通过接口将不同的网络进行连接的。

• 路由器的端口主要分为局域网端口、广域网端口和配置端口3类。路由器的局域网端口和交换机类似，此处不再赘述，下面着重介绍路由器的广域网端口和配置端口。

1、广域网端口：路由器不仅能实现局域网之间的连接，更重要的应用还在于局域网与广域网、广域网与广域网之间的连接。下面介绍几种常见的广域网接口。

    （1）RJ-45端口：利用RJ-45端口也可以建立广域网与局域网VLAN（虚拟局域网）之间，以及与远程网络或Internet的连接。如果使用路由器为不同的VLAN提供路由时，可以直接利用双绞线连接至不同的VLAN端口。但要注意这里的RJ-45端口说连接的网络一般就不太可能是接10Base-T这种了，一般都是100Mbps以上的快速以太网。如果必须通过光纤连接至远程网络，或连接的是其他类型的端口时，则需要借助于转发器才能实现彼此之间的连接。

    （2）Serial高速同步串口：这种端口主要是用于连接目前应用非常广泛的DDN、帧中继（Frame Relay）、X.25、PSTN（模拟电话线路）等网络连接模式。在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接。这种同步端口一般要求速率非常高，因为一般来说通过这种端口所连接的网络的两端都要求实时同步。

2、配置端口

    路由器的配置端口有以下两个：

1. Console端口：Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序（如Windows下的“超级终端”）进行路由器本地配置。路由器的端口多为RJ-45端口
2. AUX端口：AUX端口为异步端口，主要用于远程配置，也可用于拨号连接，还可以通过收发器与MODEM进行连接。AUX端口与Console端口通常同时存在，因为它们各自的用户不一样。

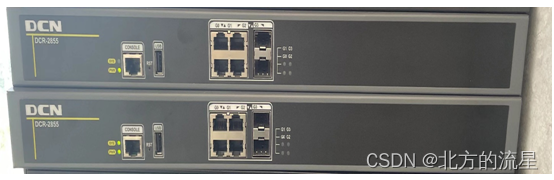

四、《网络搭建与应用》专业技能大赛所用路由器型号：神州数码DCR-2855。

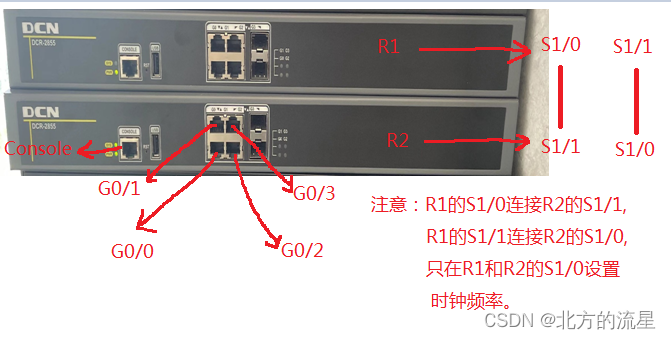

    1、RJ-45端口表示：G0/0  G0/1  G0/2  G0/3

    2、Serial高速同步串口表示：S1/0    S1/1

使用时注意：
