一、预备

SpringBoot 的基础入门学习见博客。

    如果只会增删改查，很容易被代码生成器取代 😭 。

    说几个概念叭：

1、微服务

项目架构随着时间的演进，出现了三个：单体架构 --> SOA【是面向服务的架构，最经典的就是阿里的 Dubbo ，有一个 “中心” 的概念 --> 微服务。微服务具备的特性：

每个微服务可独立运行在自己的进程里。
一系列独立运行的微服务共同构建起了整个系统。
每个服务为独立的业务开发，一个微服务一般完成某个特定的功能，比如：订单管理、用户管理等。
微服务之间通过一些轻量的通信机制进行通信，例如通过 REST API 或者 RPC 的方式进行调用。
在 Java 里，可以这样理解：将子系统拆成一个一个的 jar 包运行就是微服务 😁。

2、缓存

     缓存的介质一般是内存，所以读写速度很快。但如果缓存中存放的数据量非常大时，也会用硬盘作为缓存介质。缓存的实现不仅仅要考虑存储的介质，还要考虑到管理缓存的并发访问和缓存数据的生命周期。
     缓存就是数据交换的缓冲区 Cache，当某一硬件要读取数据时，会首先从缓存中查找需要的数据，如果找到了则直接执行，找不到的话则从内存中找。 由于缓存的运行速度比内存快得多，故缓存的作用就是帮助硬件更快地运行。
     因为缓存往往使用的是 RAM（断电即掉的非永久储存），所以在用完后还是会把文件送到硬盘等存储器里永久存储。电脑里最大的缓存就是内存条了，最快的是 CPU上镶的 L1 和 L2 缓存，显卡（就是个显示图形的东东）的显存是给显卡运算芯片用的缓存，硬盘上也有 16M 或者 32M 的缓存。
    比如说，用过的数据库里，Redis 是基于内存的，读写速度快，也可做持久化（等会儿会讲到 “持久化” ），但是内存空间有限，当数据量超过内存空间时，需扩充内存，但内存价格贵。
    MySQL 基于磁盘，读写速度没有 Redis 快，但是不受空间容量限制，性价比高。
    大多数的应用场景是 MySQL 主 +Redis 辅，MySQL 做为主存储，Redis 用于缓存，加快访问速度。需要高性能的地方使用 Redis，不需要高性能的地方使用 MySQL。存储数据在 MySQL 和 Redis 之间做同步。

3、通用Mapper 和 PageHelper

通用 Mapper 是 MyBatis 动态SQL 的封装包，用于增删改查，这样可以不用写 SQL 语句啦；PageHelper 是实现分页操作的，之前可以用 MyBatis 的 limit 实现分页操作，而有了 PageHelper ，只需要调用一个静态方法，把页码和每页显示多少条记录传进去，就可以自动分页。

4、持久化

狭义的理解，“持久化” 仅仅指把域对象永久保存到数据库中；广义的理解,“持久化” 包括和数据库相关的各种操作（持久化就是将有用的数据以某种技术保存起来，将来可以再次取出来应用，数据库技术，将内存数据以文件的形式保存在永久介质中（磁盘等）都是持久化的例子)。
为什么要进行持久化呢？

通过持久化技术可以减少访问数据库数据次数，增加应用程序执行速度；
代码重用性高，能够完成大部分数据库操作；
松散耦合，使持久化不依赖于底层数据库和上层业务逻辑实现，更换数据库时只需修改配置文件而不用修改代码。

电商行业的技术需要新、范围广、分布式、高并发、集群、负载均衡、高可用、海量数据、业务复杂、系统安全。

5、电商模式

B2B：Business to Business ，进行电子商务交易的供需双方都是商家（或企业、公司），他们使用了互联网的技术或者各种商务网络平台，完成商务交易的过程。比如阿里巴巴。
C2C：Consumer to Consumer，消费者个人之间的电子商务行为，比如消费者有一台电脑，通过网络交易，把它出售给另一个消费者。比如淘宝，瓜子二手车。
B2C：Business to Consumer，商对客，直接面向消费者销售产品和服务业零售模式，比如唯品会。
C2B：Consumer to Business，消费者到企业，先有消费者需求产生，而后企业生产，也就是说，先有消费者提出要求，然后生产企业按需求组织生产。比如海尔商城。
O2O：Online to Offline，在线离线/线上到线下，是指将线下的商务机会与互联网结合，让互联网成为线下交易的平台，既可涉及线上，又可以涉及线下。比如美团。
F2C：Factory to Consumer，从厂商到消费者。
B2B2C：电子商务类型的网络购物商业模式，第一个 B 是指商品或服务的供应商，第二个 B 是从事电子商务的企业，C 是消费者，比如京东商城天猫商城。
我们现在要搭的微服务商城系统采用 B2C 模式。

页面预览

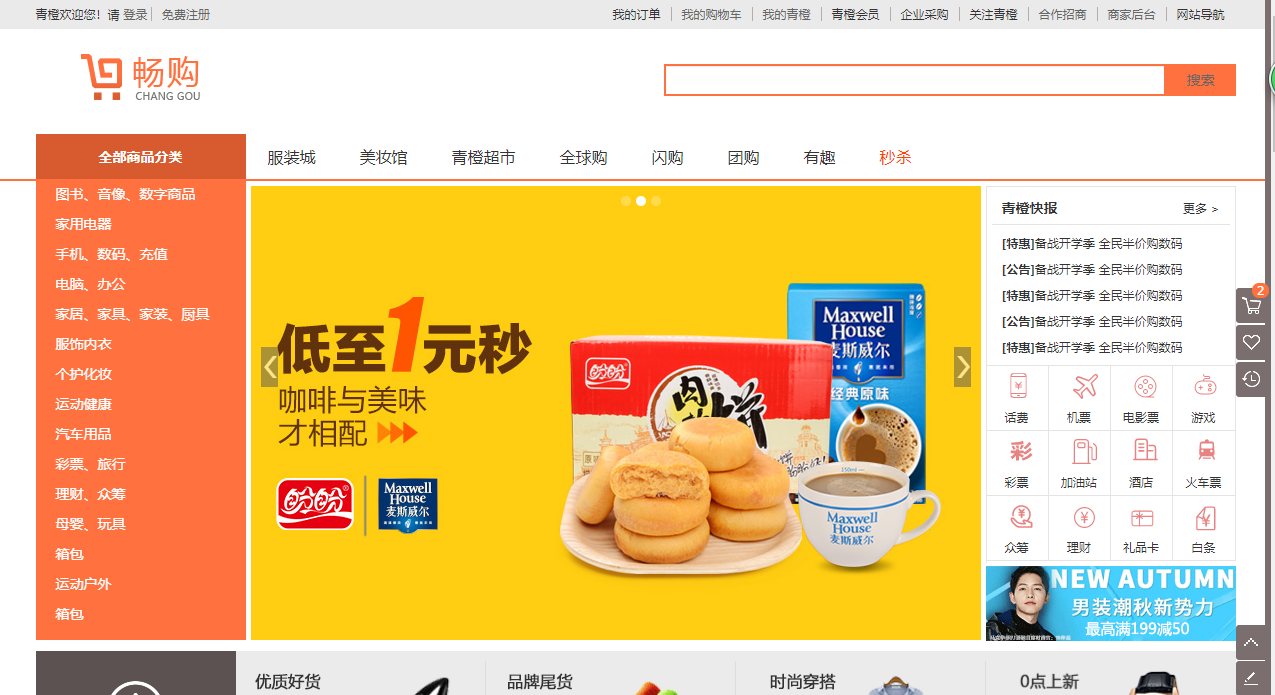

首页预览图：

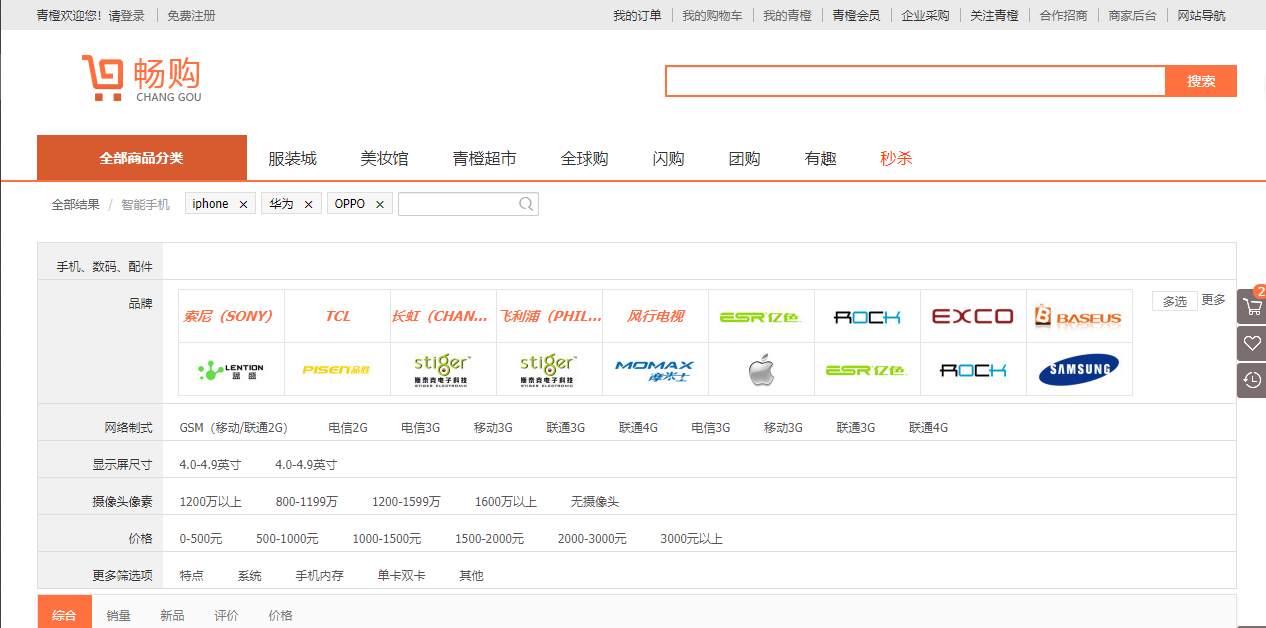

搜索页面预览图：

商品详情页预览图：

（商品详情页因为数据变化的频率较低，但是访问量较高，所以需要使用的是静态页，提高扛并发能力，由 Thymeleaf生成。）

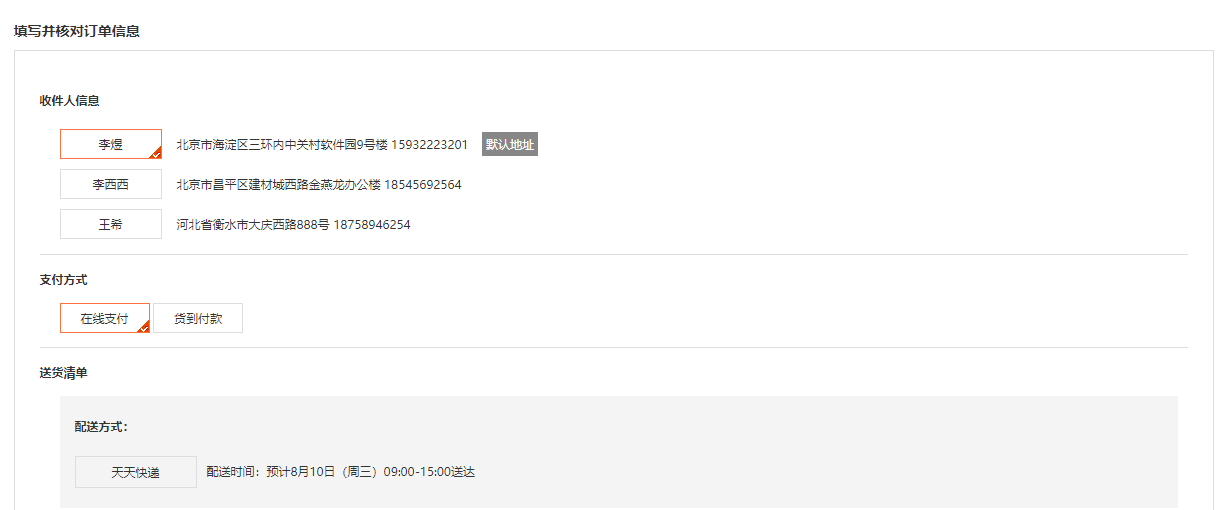

结算页预览图：

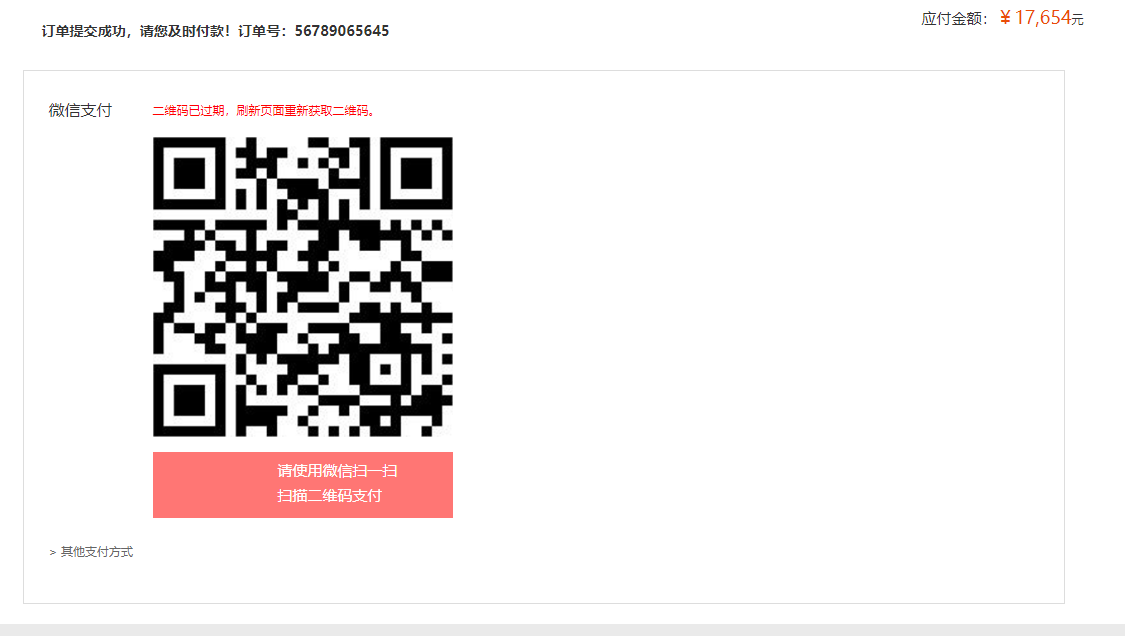

微信支付页预览图：

在这里插入图片描述

二、系统设计

这个商城属于 B2C 电商模式，运营商将自己的产品发布到网站上，会员注册后，在网站上将商品添加到购物车，并且下单，完成线上支付，用户还可以参与秒杀抢购。
网站采用前后端分离的方式，前端部分需要比如 Vue.js、NPM、webpack【打包工具】、Node.js【实现数据实时采集、分析】；后端部分需要比如各大微服务的功能实现，通过 Swagger API 文档进行交互，这个文档是通过代码生成器一键生成的。具体的前端技术有 Vue.js、Node.js、Lua【编写软件插件，在本系统中用来实现缓存的更新操作】、Html5、ElementUI、Thymeleaf；运维技术有 Canal、Docker 容器部署、FastDFS、Eureka集群、Redis集群、Elasticsear集群；微服务技术栈有 SpringBoot、OAuth2.0【实现权限操作】、JWT【实现授权】、Spring AMQP【AMQP 是通信协议，可以进行异步通信】、SpringCloud；持久化技术有 Mybatis+通用 Mapper、SpringDataEs【操作Es索引库】、SpringDataRedis；数据库和消息队列有 MySQL、RabbitMQ、MySQL 读写分离；支付接口使用微信支付。
在这里插入图片描述

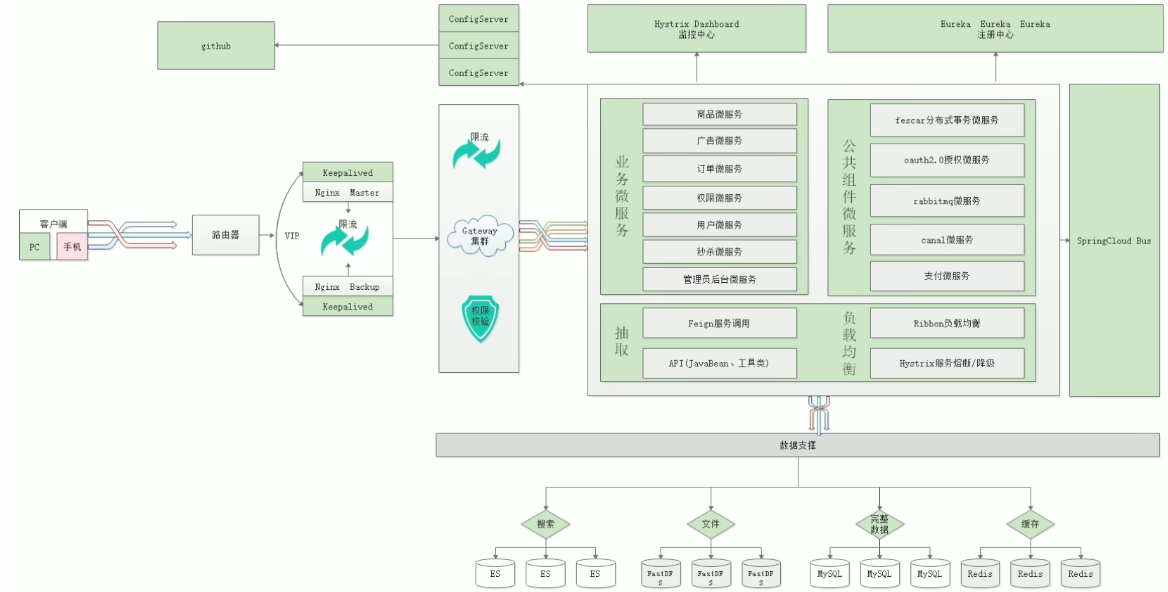

    从架构图可以看到：
    客户端要访问后台，需要先经过服务器的路由器，接下来，Nginx 用来负载均衡、限流，它可以扛 5w 并发（已经很高啦），Keepalived 是虚拟路由器，VIP 是虚拟 IP，路由器访问的是虚拟 IP，会绑定到虚拟路由器，虚拟 IP 只有一个，而用户每次请求却不只是到一个路由器上，不是图示的上面的那个路由器，就是图示的下面的那个路由器，虚拟 IP 和虚拟路由器是用来解决 Nginx 单点故障的问题的。
    接下来，到了 Gateway 微服务网关，主要将用户请求路由到不同的微服务中去，微服务网关具有路由、限流、权限校验的作用，它需要由服务器（比如 Tomcat）发布，它能为后台的各个微服务提供保护，避免造成过大的压力。一个服务使用一个网关，网关最后要集群的。
    接下来，就到了各个微服务，微服务之间通过 Feign 进行相互调用，这里可能会涉及到分布式事务。

三、框架搭建

1、环境准备

（1）VMWare Workstation Pro 安装 CentOS 7 镜像，联网步骤记录见 https://blog.csdn.net/weixin_41750142/article/details/111600095
（2）使用 MobaXterm 新建 SSH Session，连接虚拟机：
在这里插入图片描述

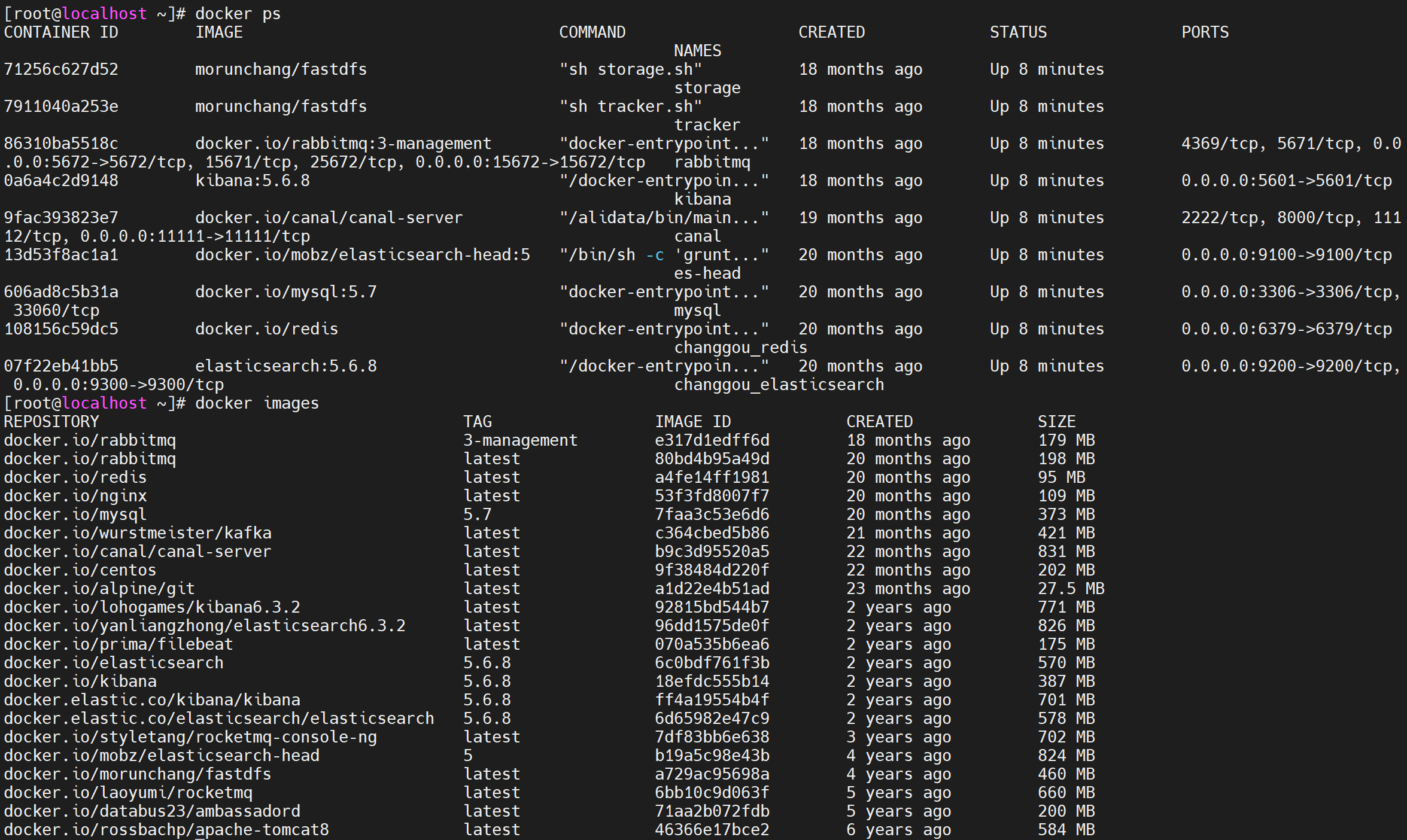

看看 Docker 安装的镜像：
在这里插入图片描述

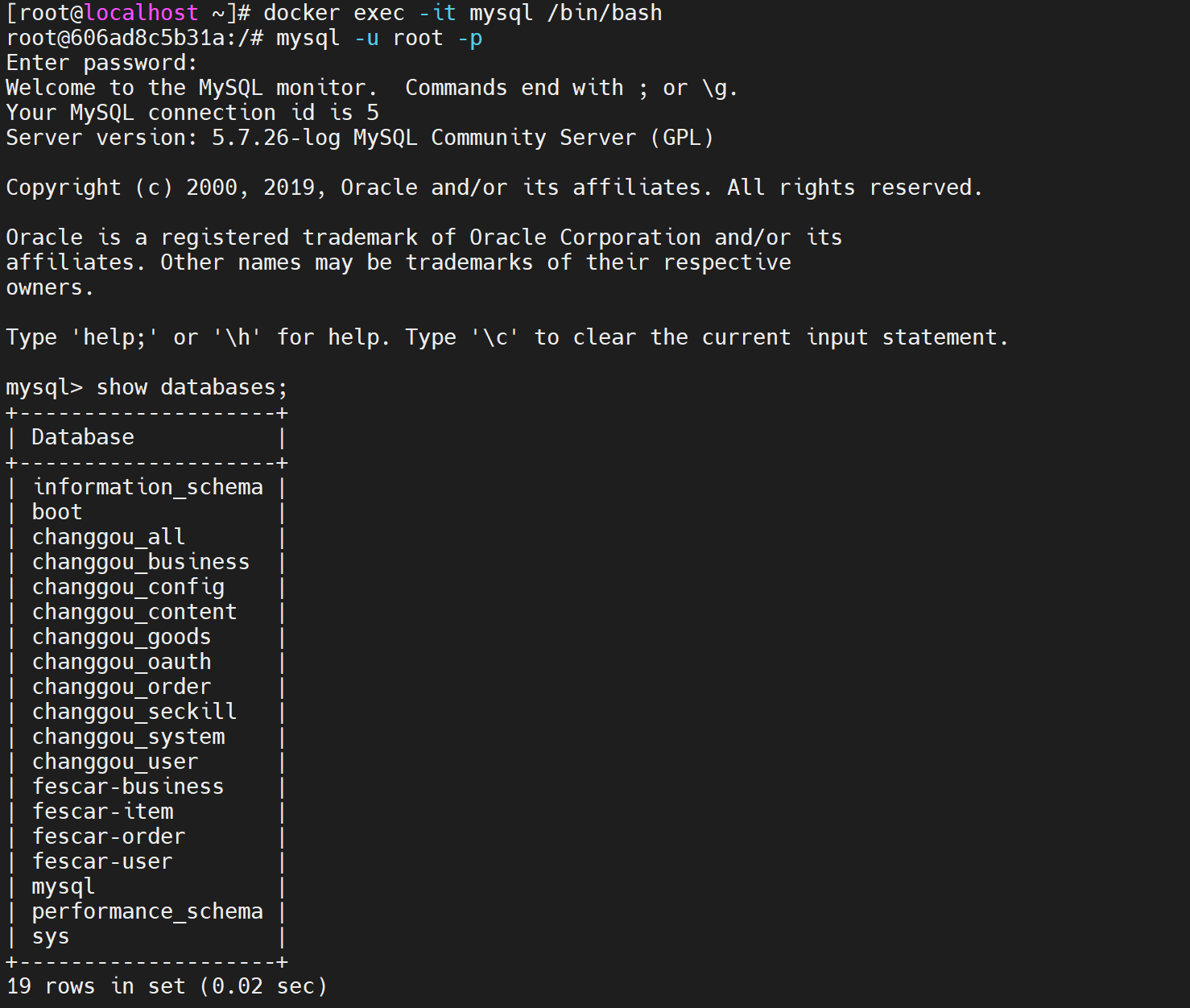

看看 MySQL 里的数据库：

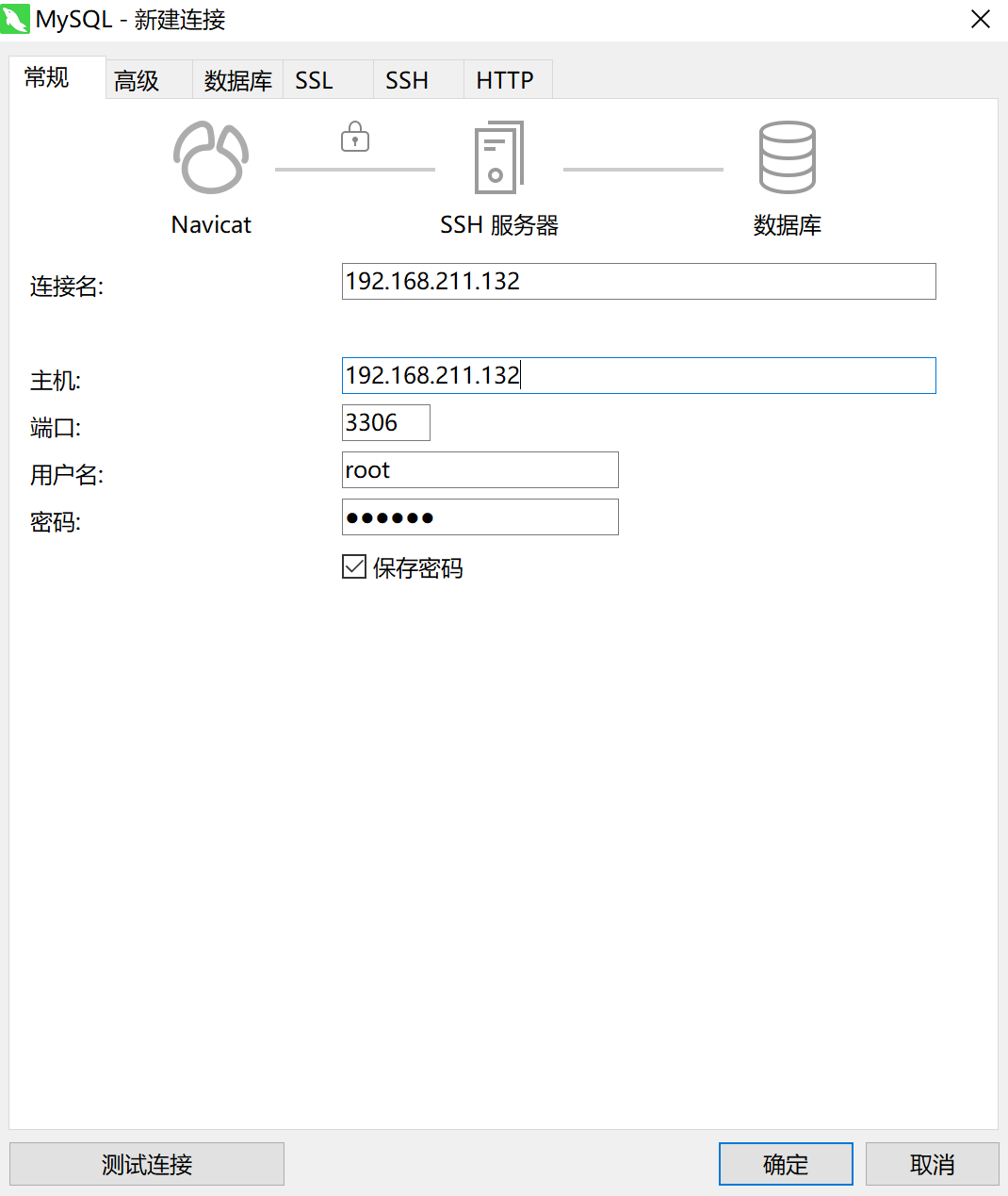

在 Navicat Premium 中新建连接：

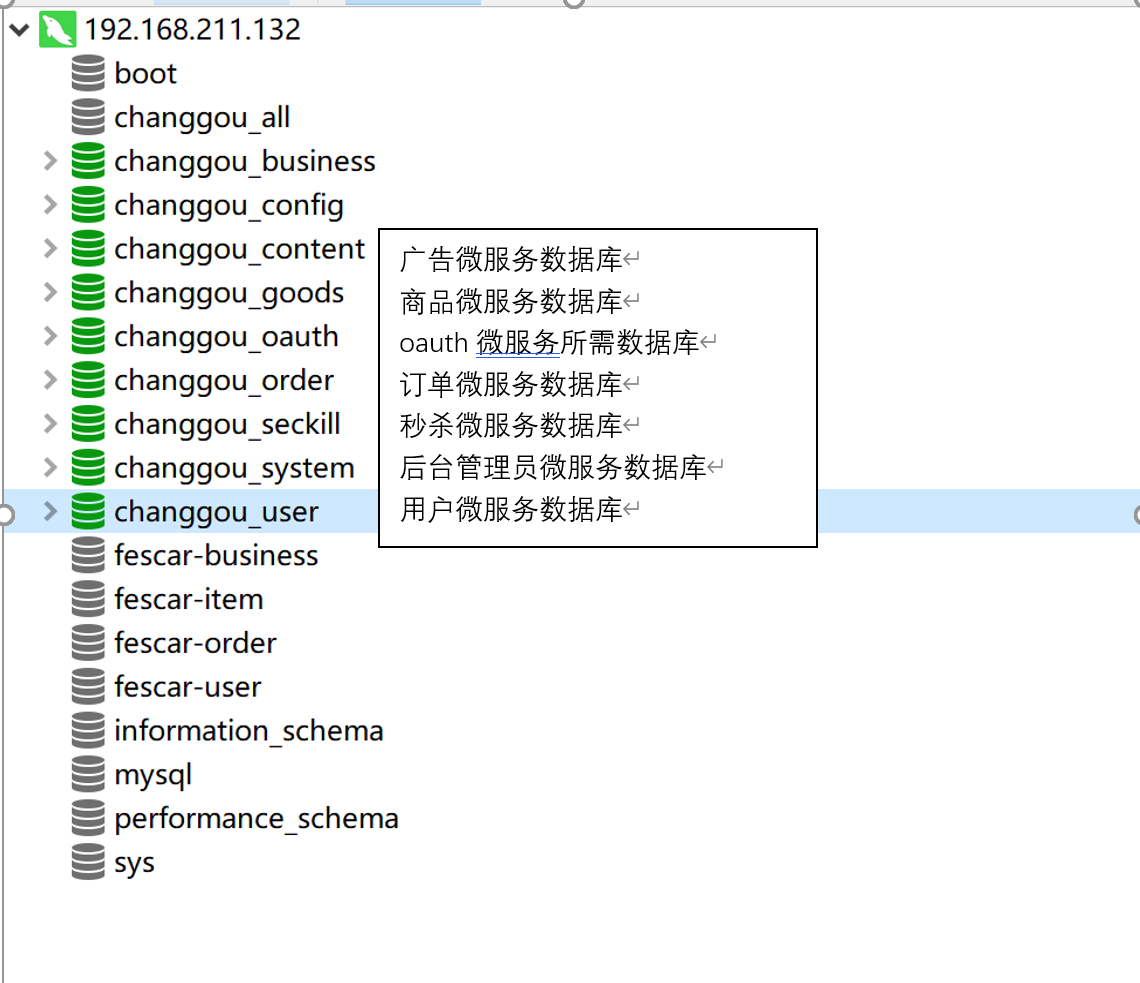

来看看数据库：

2、项目结构介绍

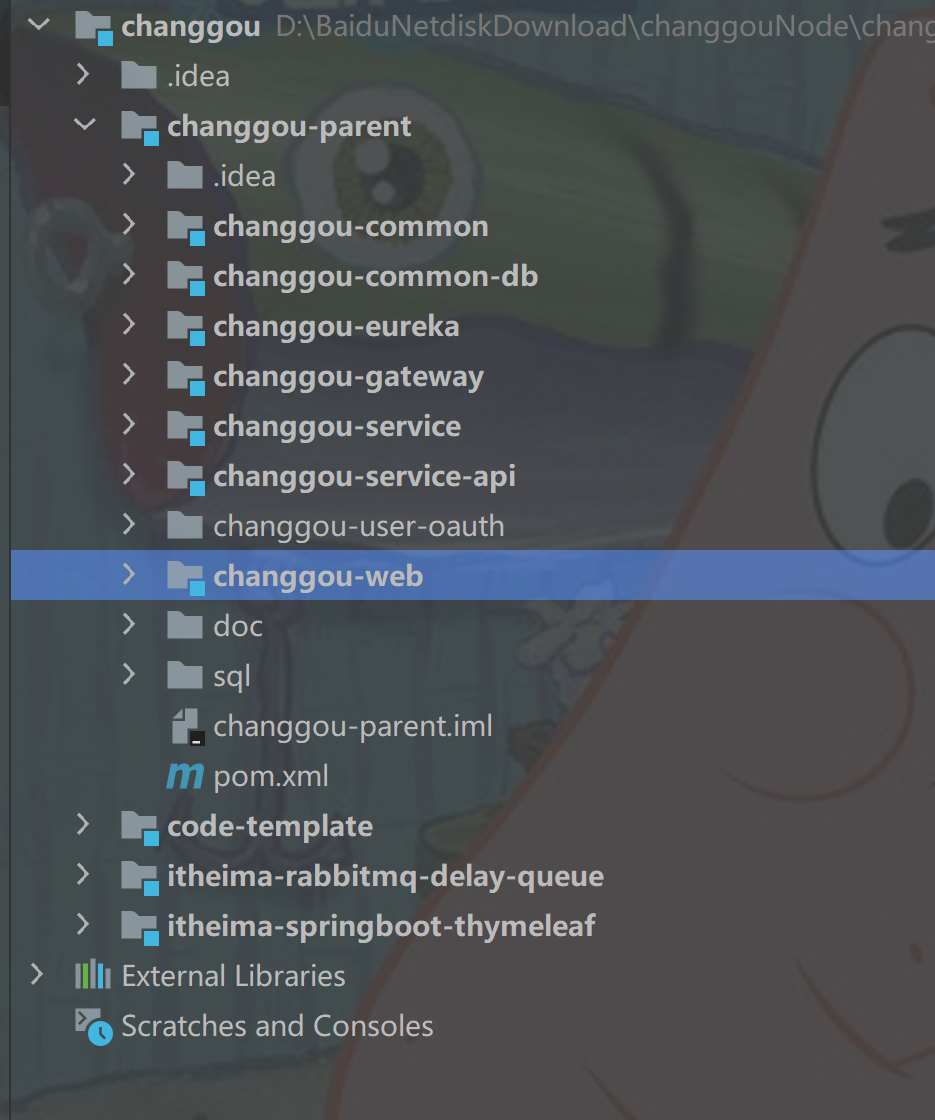

整个项目结构是这样的：
在这里插入图片描述
可以看到， common 是工具类；common-db 是数据库连接会依赖的包；gateway 是网关；（网关的作用是实现路由管理，每个服务会有一个网关，微服务网关会集群，集群扛并发。）eureka 是注册中心；service 存放各个微服务工程，增删改查都是在这里的；service-api 是存放 Java Bean 和 feign 的，web 是做模板渲染工程的。整个项目结构符合 RESTFUL 风格，通过 json 进行交互。

3、公共工程搭建

（1）父工程搭建

先创建父工程 changgou-parent：
在这里插入图片描述

父工程是不需要写代码的，可以把 src 删除掉。因为之后需要用到 SpringBoot，所以把它的依赖导进来，父工程的 pom.xml ：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.changgou</groupId>
    <artifactId>changgou-parent</artifactId>
    <version>1.0-SNAPSHOT</version>
    <description>
        畅购商城的父工程
    </description>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.1.4.RELEASE</version>
    </parent>
    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <maven.compiler.source>1.8</maven.compiler.source>
        <maven.compiler.target>1.8</maven.compiler.target>
        <!--打包的时候跳过测试-->
        <skipTests>true</skipTests>
    </properties>

    <!--依赖包-->
    <dependencies>

        <!--鉴权-->
        <dependency>
            <groupId>io.jsonwebtoken</groupId>
            <artifactId>jjwt</artifactId>
            <version>0.9.0</version>
        </dependency>
        <!--测试包-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>

        <!--fastjson-->
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>fastjson</artifactId>
            <version>1.2.51</version>
        </dependency>

        <!--swagger文档 可选的-->
        <dependency>
            <groupId>io.springfox</groupId>
            <artifactId>springfox-swagger2</artifactId>
            <version>2.6.1</version>
        </dependency>

        <dependency>
            <groupId>io.springfox</groupId>
            <artifactId>springfox-swagger-ui</artifactId>
            <version>2.6.1</version>
        </dependency>

        <!--
            http://localhost:9011/swagger-ui.html
        -->
    </dependencies>

    <!--springcloud的版本控制-->
    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>Greenwich.SR1</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>
</project>

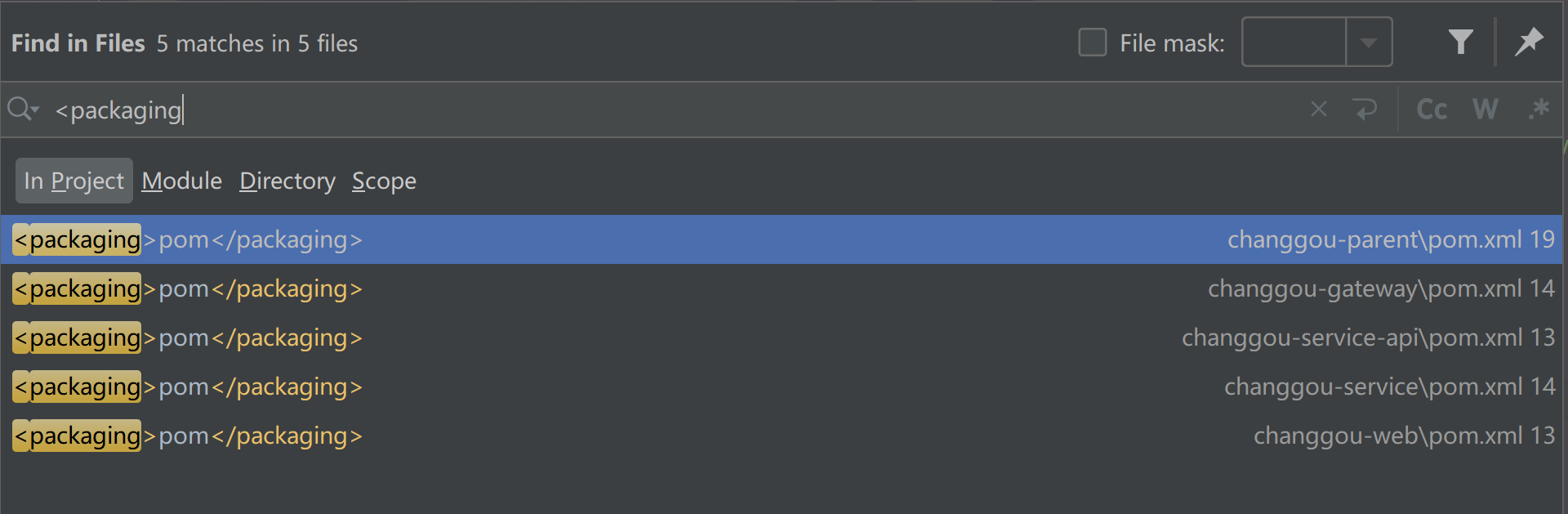

以下 5 个公共工程打 pom 包，其他本项目中的工程打 jar 包（默认就是 jar 包）
在这里插入图片描述
接下来就在父工程下新建这 5 个公共工程（都要把 src 包删掉，打 pom 包）。

（2）Eureka 注册中心的搭建

（突然发现 Spring Cloud 0基础是不行的，😅去入了个门，见博客。）

新建 module，导入依赖：

 <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-server</artifactId>
        </dependency>
    </dependencies>

提供配置文件 application.yml：

server:
  port: 7001
eureka:
  instance:
    hostname: 127.0.0.1
  client:
    register-with-eureka: false # 是否将自己注册到注册中心
    fetch-registry: false # 是否获取自己信息
    service-url:
      defaultZone: http://${euraka.instance.host}:${server.port}/eureka/
spring:
  application:
    name: eureka

提供启动类：

@SpringBootApplication
@EnableEurekaServer
public class EurekaApplication {
    public static void main(String[] args) {
        SpringApplication.run(EurekaApplication.class,args);
    }
}

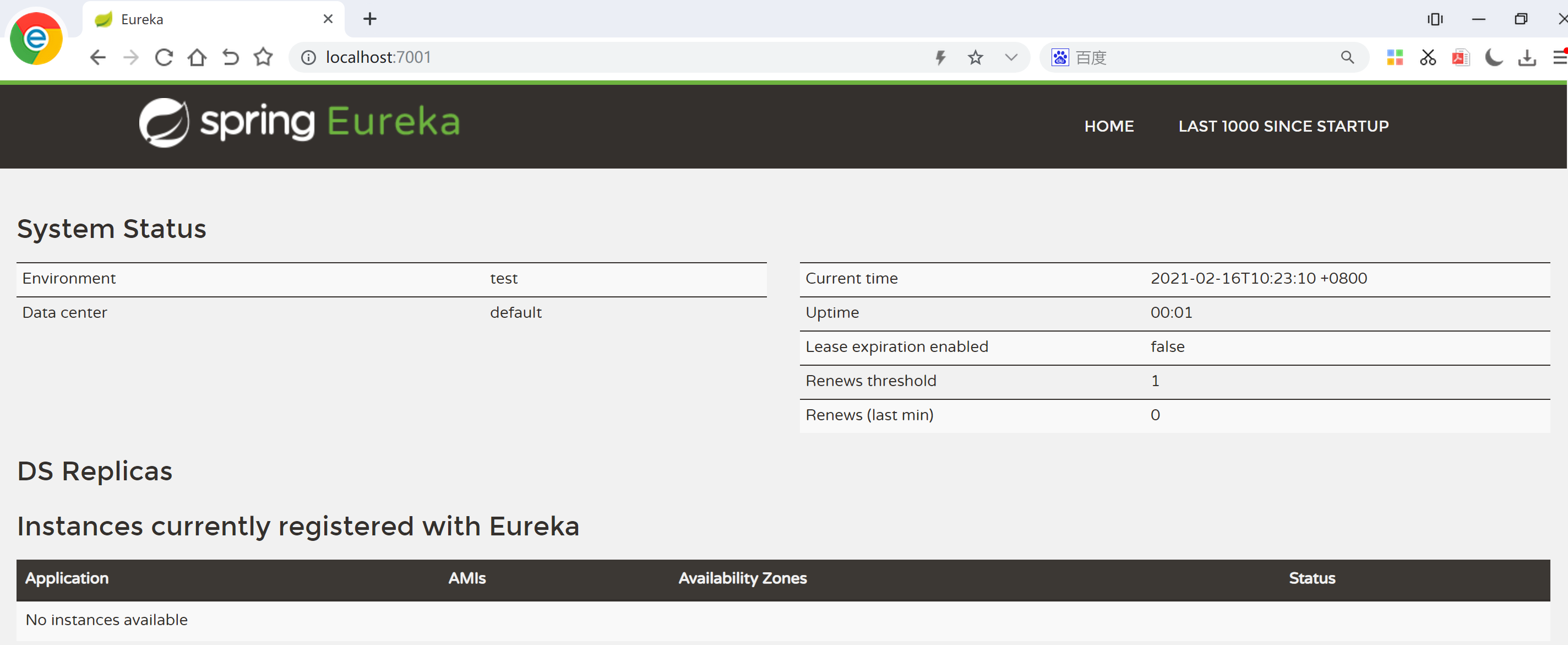

看看运行结果：
在这里插入图片描述

（3）公共模块搭建

以后需要在公共模块中提供一些工具包。（项目搞得好不好就看工具抽取有多少 🤣。）

新建 module ，名为 changgou-common并导入依赖：

   <!--eureka-client-->
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
    </dependency>

    <!--openfeign-->
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-openfeign</artifactId>
    </dependency>

    <!--微信支付-->
    <dependency>
        <groupId>com.github.wxpay</groupId>
        <artifactId>wxpay-sdk</artifactId>
        <version>0.0.3</version>
    </dependency>

    <!--httpclient支持-->
    <dependency>
        <groupId>org.apache.httpcomponents</groupId>
        <artifactId>httpclient</artifactId>
    </dependency>
</dependencies>

接下来，需要提供一些实体类，比如加密用的、组件生成（IdWorker 雪花算法）等等，见代码里的 entity 包。

（4）数据访问工程搭建

接下来，需要提供一个 module ，名为 channgou-common-db，把数据库访问需要的包导进来，导入依赖：

<dependencies>
    <!--对changgou-common的依赖-->
    <dependency>
        <groupId>com.changgou</groupId>
        <artifactId>changgou-common</artifactId>
        <version>1.0-SNAPSHOT</version>
    </dependency>

    <!--通用mapper起步依赖-->
    <dependency>
        <groupId>tk.mybatis</groupId>
        <artifactId>mapper-spring-boot-starter</artifactId>
        <version>2.0.4</version>
    </dependency>

    <!--MySQL数据库驱动-->
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
    </dependency>

    <!--mybatis分页插件-->
    <dependency>
        <groupId>com.github.pagehelper</groupId>
        <artifactId>pagehelper-spring-boot-starter</artifactId>
        <version>1.2.3</version>
    </dependency>
</dependencies>

四、商品微服务工程搭建

接下来我们要实现对数据库 goods 也就是商品中各个表的增删改查操作。
先准备关于商品各个表映射的 POJO，前面提到过，service-api 是存放 Java Bean 的，所以，POJO 类也可以放在 changgou-service-api （需要导入 javax.persistence 依赖）中，在其中建个 module，名为 changgou-service-goods-api 。

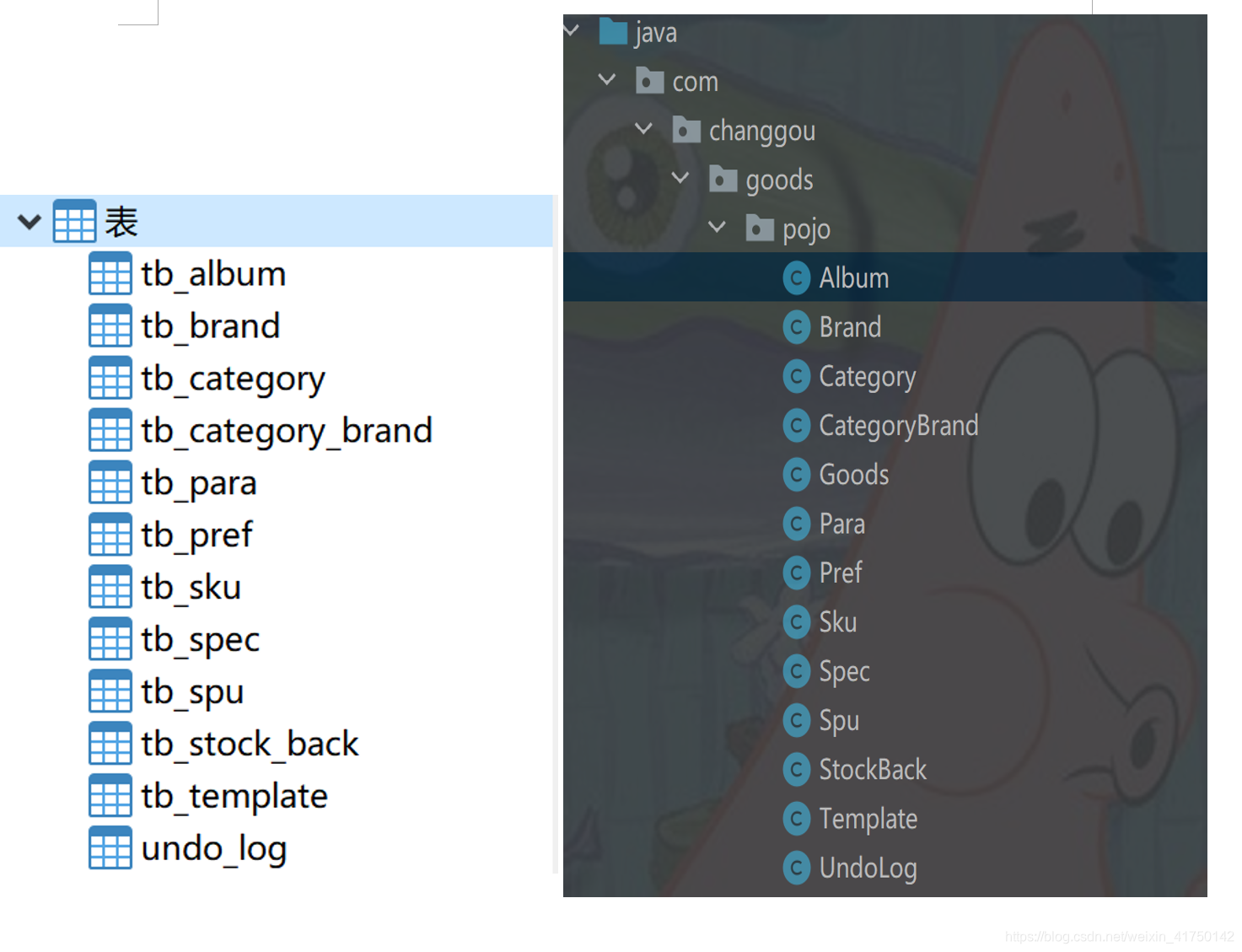

可以看到，和数据库中的表是对应的：
在这里插入图片描述

在 changgou-service 中新增 module ，名为 changgou-service-goods ，顺便 channgou-common-db 依赖导入到 changgou-service 中（ channgou-common-db 就是为了满足数据库访问的需求呀）：

		<dependency>
            <groupId>com.changgou</groupId>
            <artifactId>changgou-common-db</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

在 changgou-service-goods 中提供配置文件 application.yml ：

server:
  port: 18081
spring:
  application:
    name: goods
  datasource:
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://192.168.211.132:3306/changgou_goods?useUnicode=true&characterEncoding=UTF-8&serverTimezone=UTC
    username: root
    password: 123456
eureka:
  client:
    service-url:
      defaultZone: http://127.0.0.1:7001/eureka
  instance:
    prefer-ip-address: true
feign:
  hystrix:
    enabled: true

提供启动类，使用开启 Eureka 客户端：

@SpringBootApplication
@EnableEurekaServer
public class EurekaApplication {
    public static void main(String[] args) {
        SpringApplication.run(EurekaApplication.class,args);
    }
}

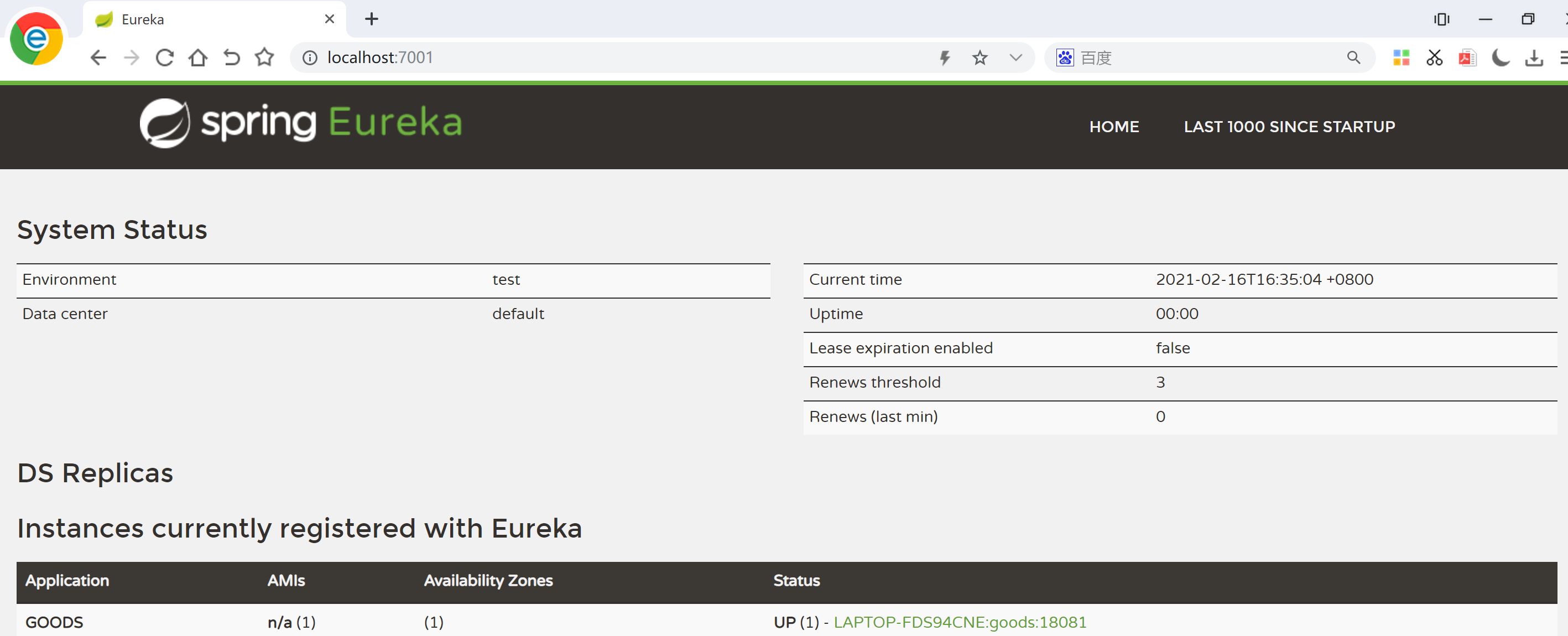

运行结果：
在这里插入图片描述

五、总结

（1）在 Java 里，可以把微服务理解成将子系统拆成一个一个的 jar 包运行。

（2）当某一硬件要读取数据时，会首先从缓存中查找需要的数据，如果找到了则直接执行，找不到的话则从内存中找。
     缓存比内存快，比 CPU 慢。

（3）通用 Mapper 是 MyBatis 动态SQL 的封装包，用于增删改查，都封装好了，所以我们不用自己写 SQL 语句。
     PageHelper 是实现分页操作的，之前可以用 MyBatis 的 limit 实现分页操作，而有了 PageHelper ，只需要调用一个静态方法，把页码和每页显示多少条记录传进去，就可以自动分页。

（4）这个商城属于 B2C 电商模式，运营商将自己的产品发布到网站上，会员注册后，在网站上将商品添加到购物车，并且下单，完成线上支付，用户还可以参与秒杀抢购。

（5）整个项目框架中，common 是工具类；common-db 是数据库连接会依赖的包；gateway 是网关；eureka 是注册中心；service 存放各个微服务工程，增删改查都是在这里的；service-api 是存放 Java Bean 和 feign 的，web 是做模板渲染工程的。整个项目结构符合 RESTFUL 风格，通过 json 进行交互。

（6）搭建框架的步骤是先建立父工程，然后导入依赖，再在各个模块中完善功能。
