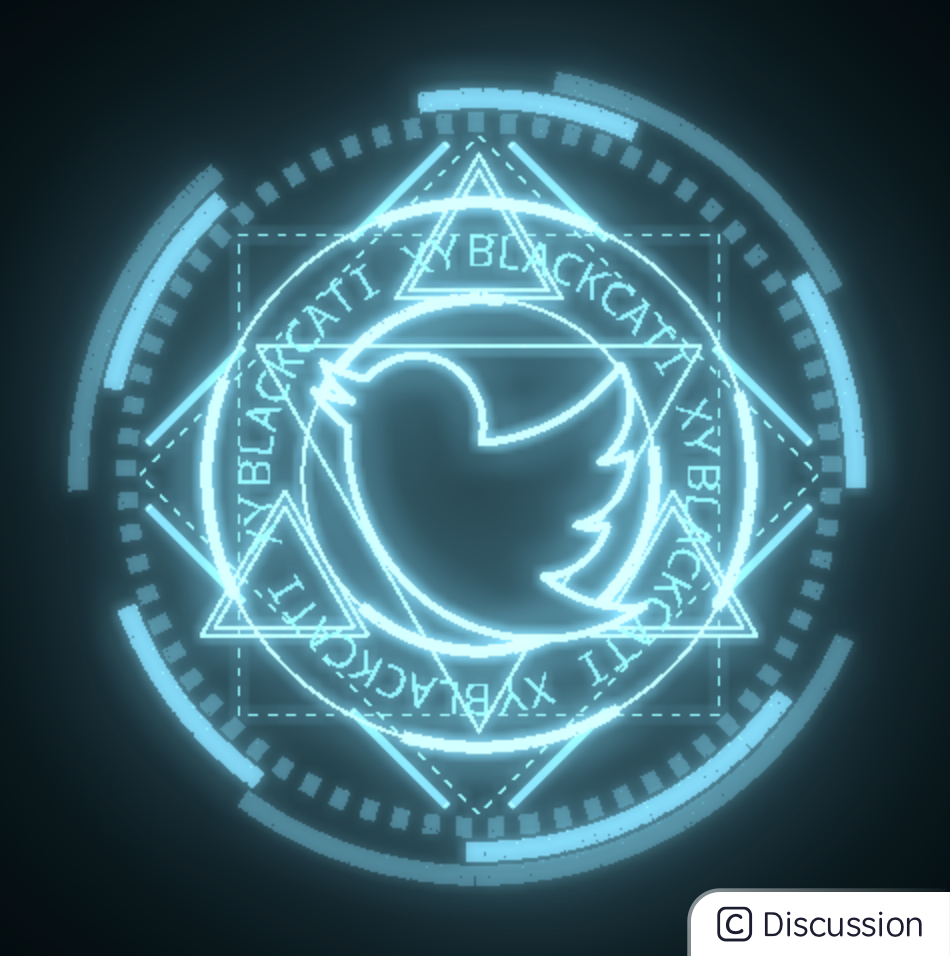

效果图
绘制静态图
在threejs的场景中使用line
和Line2
绘制出外围由线段组成的部分,

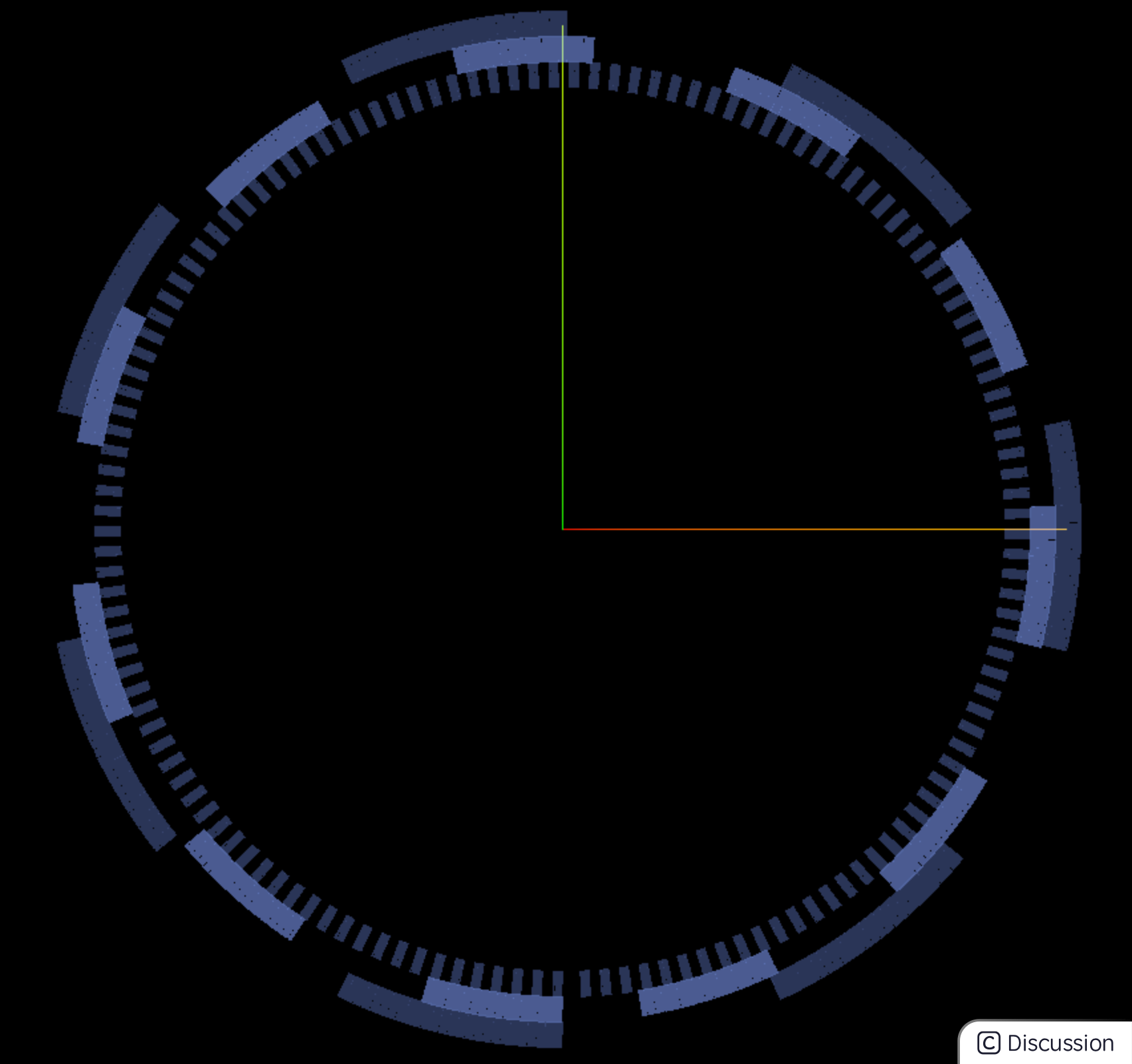

外围虚线圆
下面的代码是其中一条圆形虚线的代码,其中材质用到的是LineMaterial
,属性包含color
颜色、linewidth
宽度、dashed
是否虚线、dashSize
虚线尺寸、gapSize
间隔尺寸、opacity
透明度、transparent
是否支持透明。
```ts const createRoundDashed1 = () => { const geometry = new LineGeometry(); geometry.setPositions(getRoundPoints(50));
const matLine = new LineMaterial({
color: lineColor,
linewidth: 20,
dashed: true,
dashSize: 360 / 16,
gapSize: 360 / 16,
opacity: 0.1,
transparent: true
});
lineMaterials.push(matLine)
roundDashed1 = new Line2(geometry, matLine);
roundDashed1.computeLineDistances();
roundDashed1.scale.set(1, 1, 1);
scene.add(roundDashed1)
}
```
计算圆形的点位
getRoundPoints
方法是通过一个半径值生成一个圆弧并得到圆弧上的所有点位,供给LineGeometry
使用,作为position属性。内部通过三角函数中Math.sin
正弦和Math.cos
余弦计算得出。在之后所有的圆形绘制都使用这个方法获取圆
ts const getRoundPoints = (R: number, N = 361): number[] => { // 批量生成圆弧上的顶点数据 const vertices: number[] = [] for (var i = -N / 2; i < N / 2; i++) { var angle = 2 * Math.PI / N * i; var x = R * Math.sin(angle); var y = R * Math.cos(angle); vertices.push(x, y, 0) } return vertices }
上面的虚线作为将来动图的第一组,也就是z坐标最接近0的位置,所以将上面创建的3个元素变成一个组,并在组的usedata里设置一个layer属性为1
围绕式字母
字母这里相对比较复杂一些,用到FontLoader
加载文字和InstancedFlow
流的实例化,InstancedFlow
主要作用就是将多个模型通过重复的方式展现,其提供的updateCurve
接受一个曲线路径,那么重复展现的物体将以这个曲线路径去排列,
