K8S Service 之 userspace、 iptables、 ipvs

在 Kubernetes 集群中，每个 Node 运行一个 kube-proxy 进程。kube-proxy 负责为 Service 实现了一种 VIP（虚拟 IP）的形式，而不是 ExternalName 的形式。 在 Kubernetes v1.0 版本，代理完全在 userspace。在 Kubernetes v1.1 版本，新增了 iptables 代理，但并不是默认的运行模式。 从 Kubernetes v1.2 起，默认就是 iptables 代理。

在 Kubernetes v1.0 版本，Service 是 “4层”（TCP/UDP over IP）概念。 在 Kubernetes v1.1 版本，新增了 Ingress API（beta 版），用来表示 “7层”（HTTP）服务。
userspace 代理模式

userspace 代理模式

这种模式，kube-proxy 会监视 Kubernetes master 对 Service 对象和 Endpoints 对象的添加和移除。 对每个 Service，它会在本地 Node 上打开一个端口（随机选择）。 任何连接到“代理端口”的请求，都会被代理到 Service 的backend Pods 中的某个上面（如 Endpoints 所报告的一样）。 使用哪个 backend Pod，是基于 Service 的 SessionAffinity 来确定的。 最后，它安装 iptables 规则，捕获到达该 Service 的 clusterIP（是虚拟 IP）和 Port 的请求，并重定向到代理端口，代理端口再代理请求到 backend Pod。

网络返回的结果是，任何到达 Service 的 IP:Port 的请求，都会被代理到一个合适的 backend，不需要客户端知道关于 Kubernetes、Service、或 Pod 的任何信息。

默认的策略是，通过 round-robin 算法来选择 backend Pod。 实现基于客户端 IP 的会话亲和性，可以通过设置 service.spec.sessionAffinity 的值为 “ClientIP” （默认值为 “None”）。

iptables 代理模式

这种模式，kube-proxy 会监视 Kubernetes master 对 Service 对象和 Endpoints 对象的添加和移除。 对每个 Service，它会安装 iptables 规则，从而捕获到达该 Service 的 clusterIP（虚拟 IP）和端口的请求，进而将请求重定向到 Service 的一组 backend 中的某个上面。 对于每个 Endpoints 对象，它也会安装 iptables 规则，这个规则会选择一个 backend Pod。

默认的策略是，随机选择一个 backend。 实现基于客户端 IP 的会话亲和性，可以将 service.spec.sessionAffinity 的值设置为 “ClientIP” （默认值为 “None”）。

和 userspace 代理类似，网络返回的结果是，任何到达 Service 的 IP:Port 的请求，都会被代理到一个合适的 backend，不需要客户端知道关于 Kubernetes、Service、或 Pod 的任何信息。 这应该比 userspace 代理更快、更可靠。然而，不像 userspace 代理，如果初始选择的 Pod 没有响应，iptables 代理能够自动地重试另一个 Pod，所以它需要依赖 readiness probes。

ipvs 模式

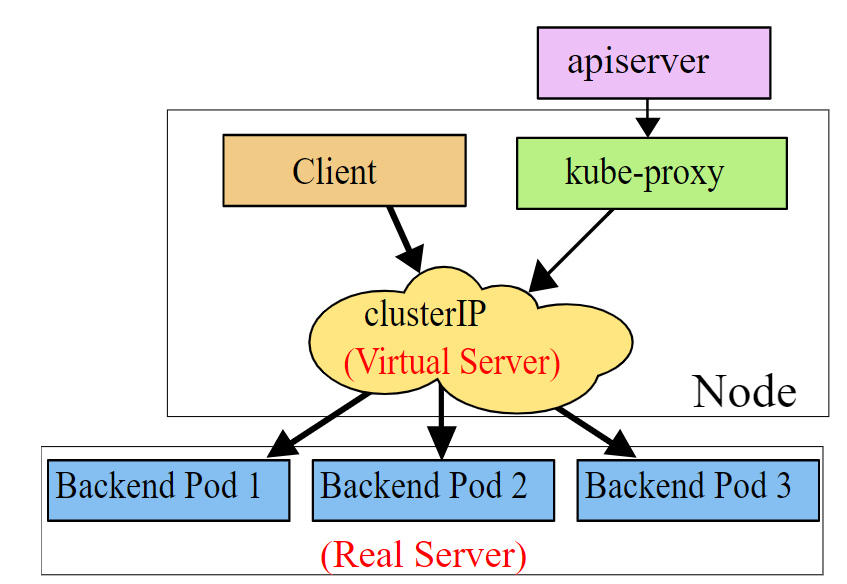

该模式和iptables类似，Kube-proxy监控Pod的变化并创建相应的ipvs rules。ipvs也是在kernel模式下通过netfilter实现的，但采用了hash table来存储规则，因此在规则较多的情况下，Ipvs相对iptables转发效率更高。除此以外，ipvs支持更多的LB算法。如果要设置Kube-proxy为ipvs模式，必须在操作系统中安装IPVS内核模块。
