利用ArcGIS10.2波段合并及提取

最新推荐文章于 2025-02-15 00:21:04 发布
最新推荐文章于 2025-02-15 00:21:04 发布
阅读量3.1w 收藏 212
点赞数 27
分类专栏： ArcGIS 文章标签： ArcGIS 遥感
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41837516/article/details/102730106
版权
本文详细介绍了如何在ArcGIS10.2中进行多波段遥感影像的合并及单波段提取。通过数据管理工具的波段合并功能，实现了7个波段的合并，并提供了三种不同的单波段提取方法：直接加载界面、使用影像分析窗口和利用工具箱的创建栅格图层工具。每种方法都配有详细的操作步骤和截图，确保用户能够成功提取所需波段。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、单波段合并

利用下载的遥感影像数据完成多个波段的合并

1、数据来源

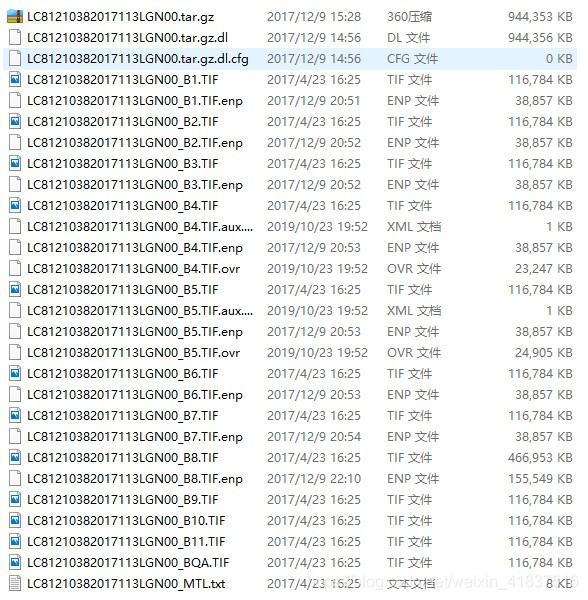

地理空间数据云，下载下来的压缩包解压后如图：
在这里插入图片描述
2、具体操作流程

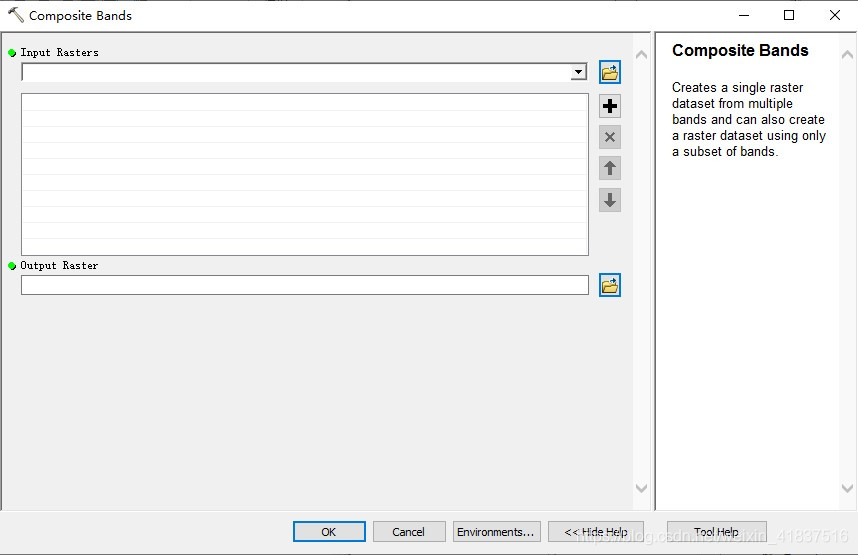

（1）工具箱选择Data Management Tools→Rster→Raster Processing→Composite Bands打开波段合并工具如图：

在这里插入图片描述

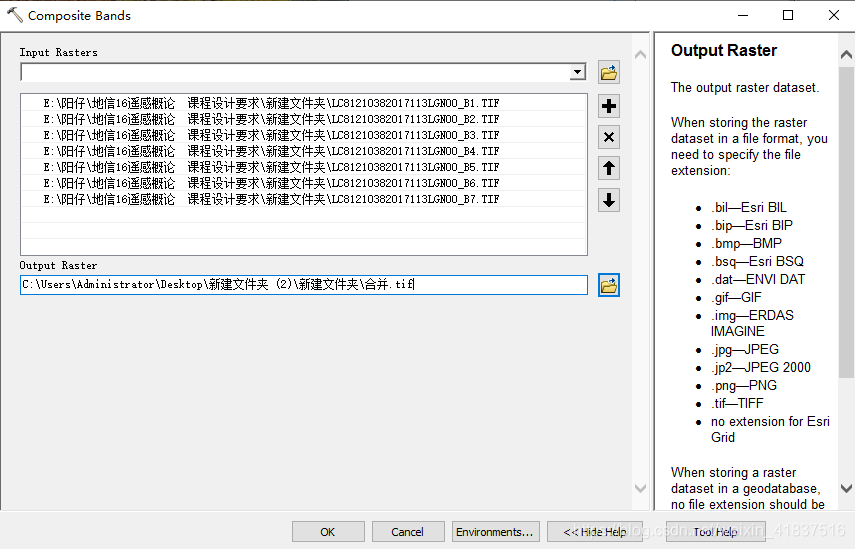

（2）选择需要合并的波段，这里合并7个波段，输出位置可选择，文件后缀名加.tif，如图所示：
在里插入图片描述
在这里插入图片描述

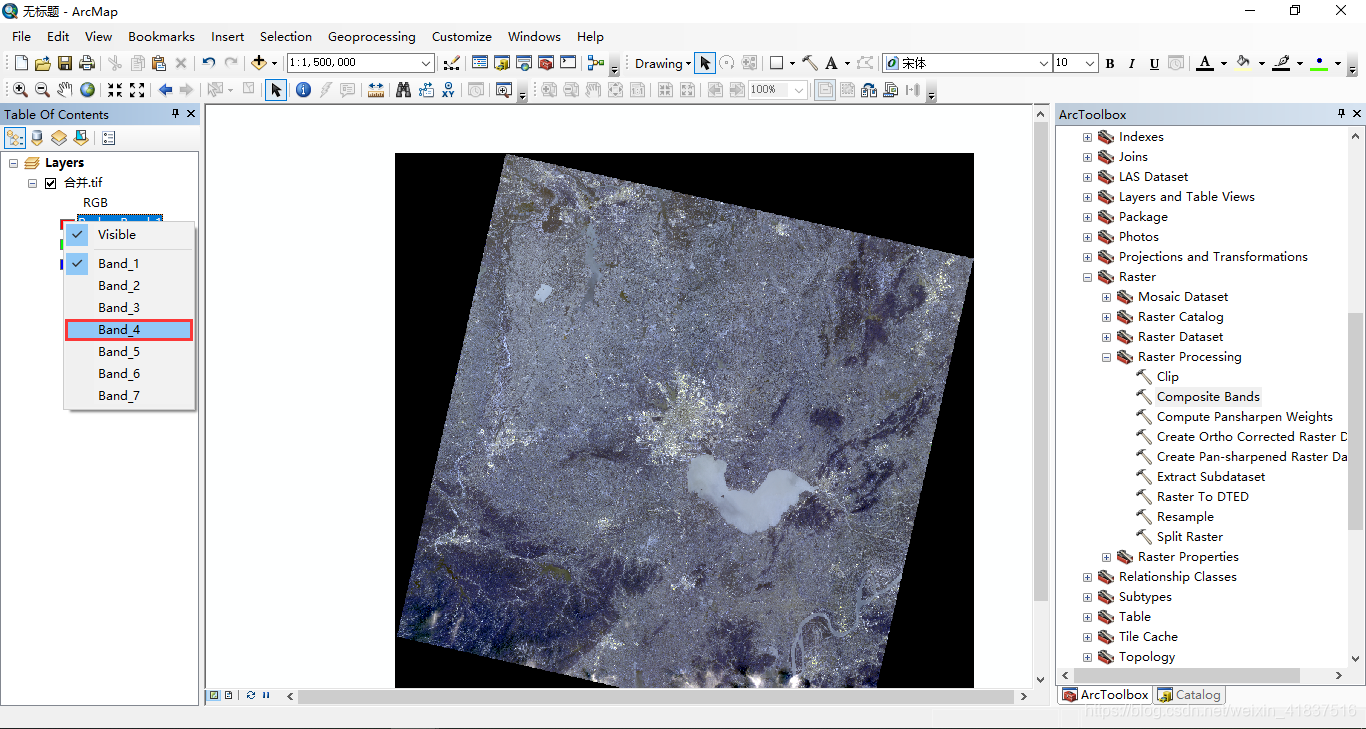

（3）处理完成后加载到图层，可双击RGB色彩，更改需要显示的波段号如图所示：
在这里插入图片描述
