三极管共射放大电路调试

在设计三极管共射放大电路的时候，外围电阻参数并没有规定怎样选取，调试步骤如下：
（1）先不加输入信号，用万用表测量b\e\c三点的电压情况，要使其满足工作在放大区的条件：Ube>Uon且Uce>Ube。
（2）一般C点电压为1/2VCC，否则会发生饱和和截止失真，即那种波形上半周和下半周都会削顶。
（3）可以在C极串联一个滑动变阻器方便调C点电压，可以在B极的分压电阻上或下边串联一个滑动变阻器，方便调节B极电压。
（4）另外信号源输出线上串联一个滑动变阻器对失真的改善也有影响。
（5）电压放大倍数和集电极电阻和负载有关。

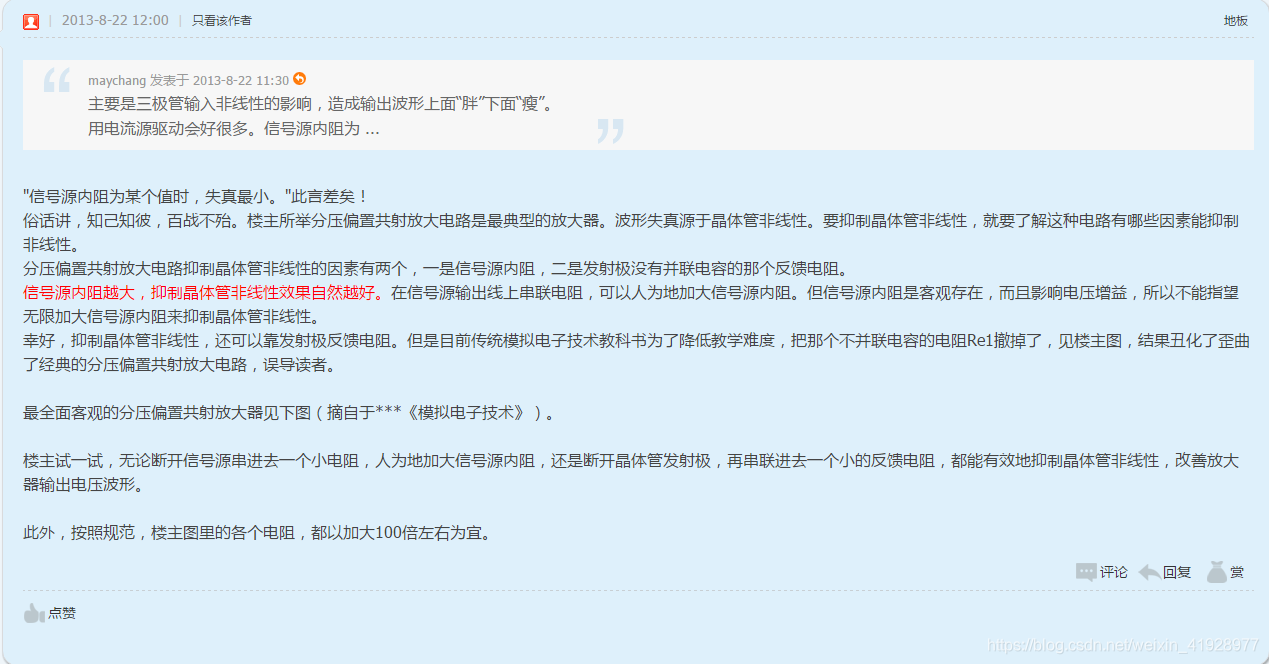

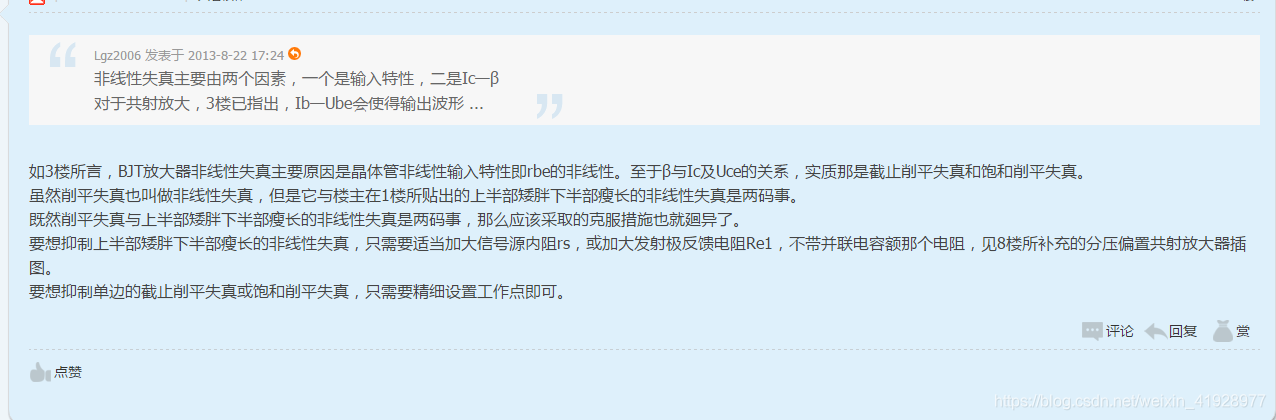

最后可以参考以下帖子：
https://www.cnblogs.com/raymon-tec/p/5293687.html

或下图：

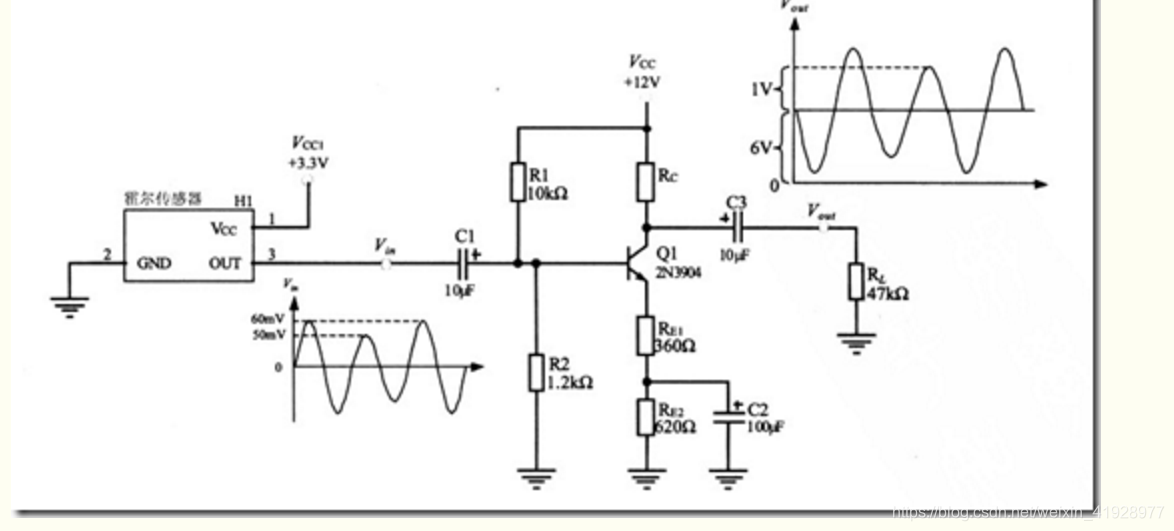

最后，常用的基极分压式共射放大电路如下图：

注意：在选取三极管时，需要注意需要了解三极管的几个参数，一个是Vceo，饱和Ic，饱和Vce，集电极极限电流Icm，极限功率Pcm，三极管放大倍数hFE,注意在选取三极管时，集电极输出电流不能超过集电极极限电流Icm，否则会烧坏三极管。
所以在选取三极管时，集电极输出的最大电流要大于输出所需要的电流，三极管放大倍数选取要合适。

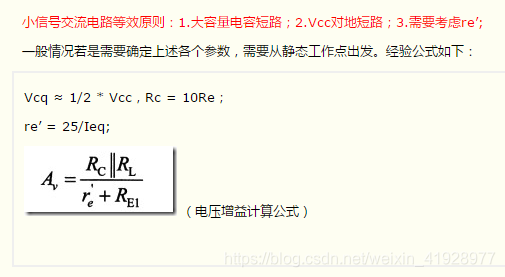

经验公式：
