STM32F401 / STM32F411 WeAct Studio 资料以及翻版说明

STM32F401CCU6 / STM32F411CEU6 核心板

WeAct Studio 微行工作室

如何识别正版和盗版

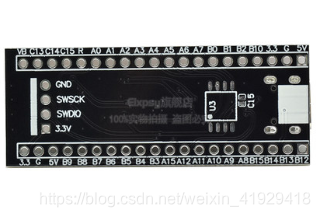

最近淘宝和速卖通出现了许多WeAct Studio出品的盗版和翻版，主要集中在V1.3版本和V1.2版本,以下为盗版，USB C接口背面没有logo和版本号。

2020.04.16 如果还买到如此外观的板子是那么它是盗版，WeAct Studio工作室已于2019.10停产。请购买前询问板子是否有WeAct Logo和V3.0版本号字样。

恶意商家盗取的版本存在以下缺陷

1. USB C接口 CC1,CC2没有分别下拉5.1KΩ电阻，导致USB C to USB C数据线不能供电，与树莓派4相同BUG。
2. PCB板厚为1.2MM，容易断裂
3. USB C接口未串接二极管，同时接外接电源容易损坏电脑USB接口
4. 按键偏小，不易按下
5. 焊接质量无法保证
6. 由于是抄板，丝印不行，PCB粗糙

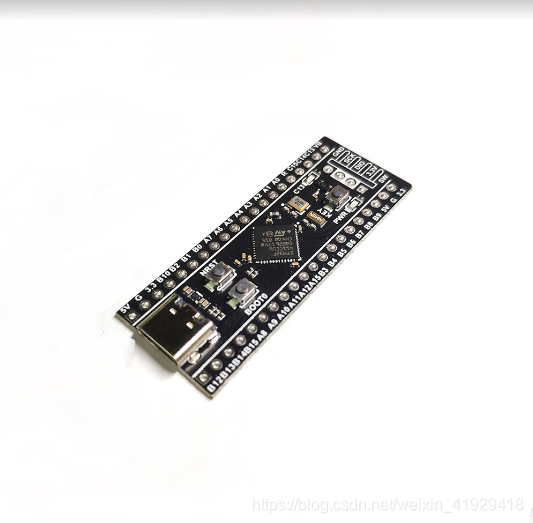

WeAct Studio 最新版本是V3.0

V3.0版本的优点

1. STM32F411CEU6 PCB 采用沉金工艺，无铅焊接
2. STM32F401CCU6 PCB 采用无铅喷锡，无铅焊接
3. 无铅焊接对身体影响较小，比较板子是我们经常接触的
4. 按键使用质量更好的大颗按键
5. 用户按键串接电阻，防止短路
6. STM32F4X1 系列板厚为1.6MM
7. STM32F411芯片始终使用最新生产的原厂芯片
8. 时钟晶振，全金属外壳，减少电磁干扰，提高稳定性
9. PCB长边无毛刺，光滑

资料链接：
码云：https://gitee.com/WeAct-TC/MiniF4-STM32F4x1
github：https://github.com/WeActTC/MiniF4-STM32F4x1
资料目录树：https://gitee.com/WeAct-TC/MiniF4-STM32F4x1/wikis/Directory-tree
STM32下载烧录不完全教程：https://www.weact-tc.cn/2019/11/30/STM32Download/
MicroPython 不完全教程： https://www.weact-tc.cn/2020/01/01/micropython/
