低成本打造超实用NDI无线图传硬件配置全解析

前言

在影视或者电影拍摄制作和直播领域，想要实现高效、稳定的视频传输，同时多终端（手机/平板/电脑/监视器等）监看的情况下。一套合适传输的方案就尤为重要。今天就来详细讲讲我是如何搭建低成本又实用的NDI无线图传硬件系统的，让你用最少的投入，获得出色的视频传输监看体验。

一、核心控制板：K9 ETH 控制板

当然你们也可以使用更迷你的NUC主机，这里我就以K9 ETH 控制板为例，K9控制板是整个硬件系统的核心之一，它就像是人的大脑，指挥着各个硬件协同工作。我是在某宝上购买的，默认配置是随机发货，我运气不错，收到的这块控制板搭载了G1620处理器，还配备了4G内存，成本不到100。别看它个头不大，用于视频采集传输性能可一点都不弱。G1620处理器虽说不是顶尖的高性能芯片，但对于视频采集和初步处理的任务来说，完全能够胜任。4G的内存也基本能保证系统在运行各种程序时的流畅性，不会轻易出现卡顿现象。它的体积小巧，便于安装和携带，无论是放在固定的工作室，加上外壳带着外出拍摄、直播，都非常方便。采用v口电池12v供电方案灵活方便，同时又可以给多设备提供电力供应。

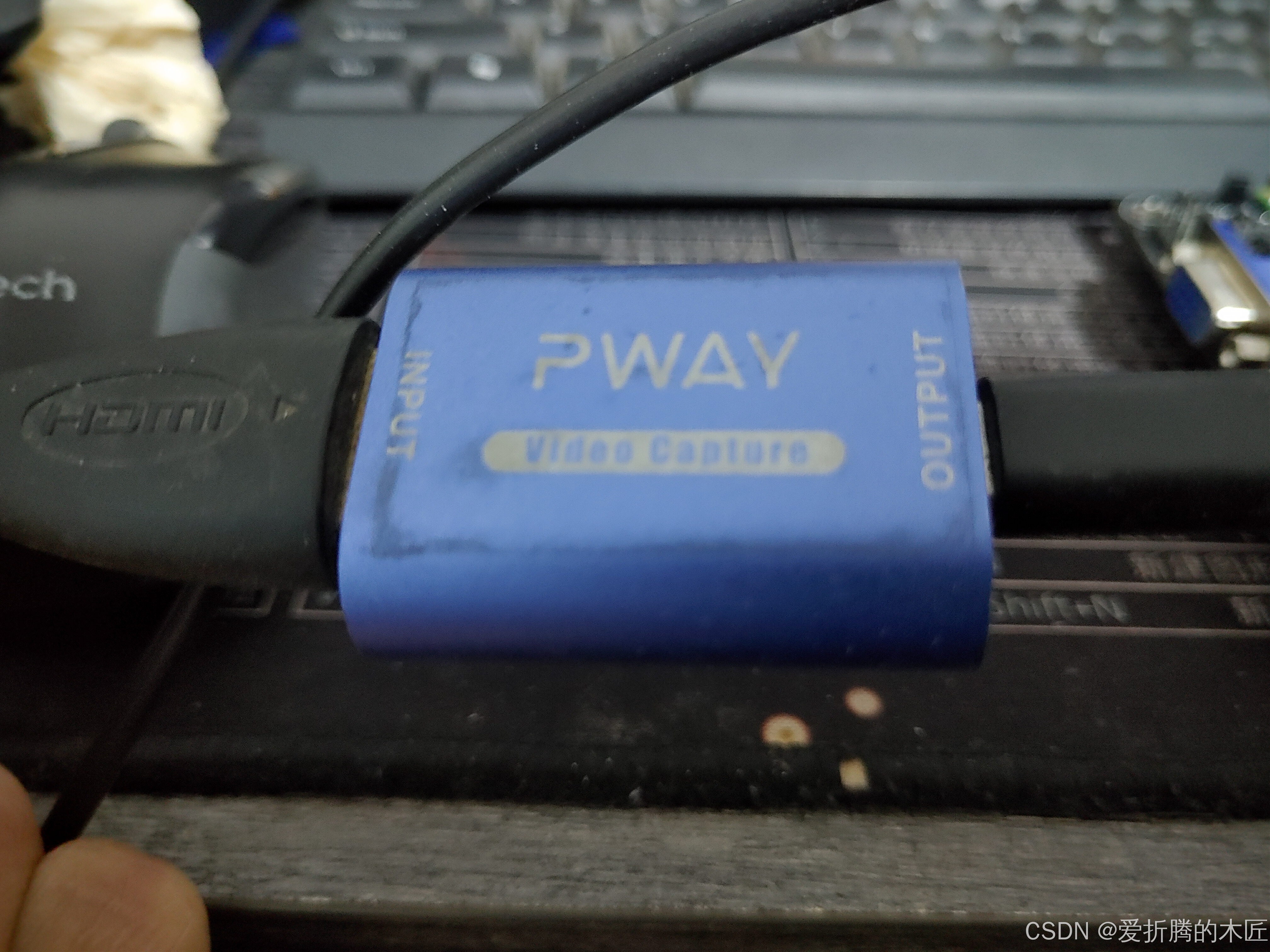

二、关键采集设备：迷你usb2.0采集卡

采集卡是连接视频源和控制板的桥梁，负责将视频信号采集并传输给控制板进行后续处理。我选用的是迷你usb2.0采集卡，它的体积迷你，不占空间，却有着强大的采集能力。它能够快速、稳定地采集各种视频源的信号，并且支持高清视频采集，确保采集到的视频画质清晰、细节丰富。无论是连接专业的摄像机，还是像我这次测试用的天猫魔盒这种普通的电视机顶盒，它都能完美适配，轻松将hdmi信号采集并传输给K9 ETH控制板，为后续的视频处理和传输打下坚实的基础。

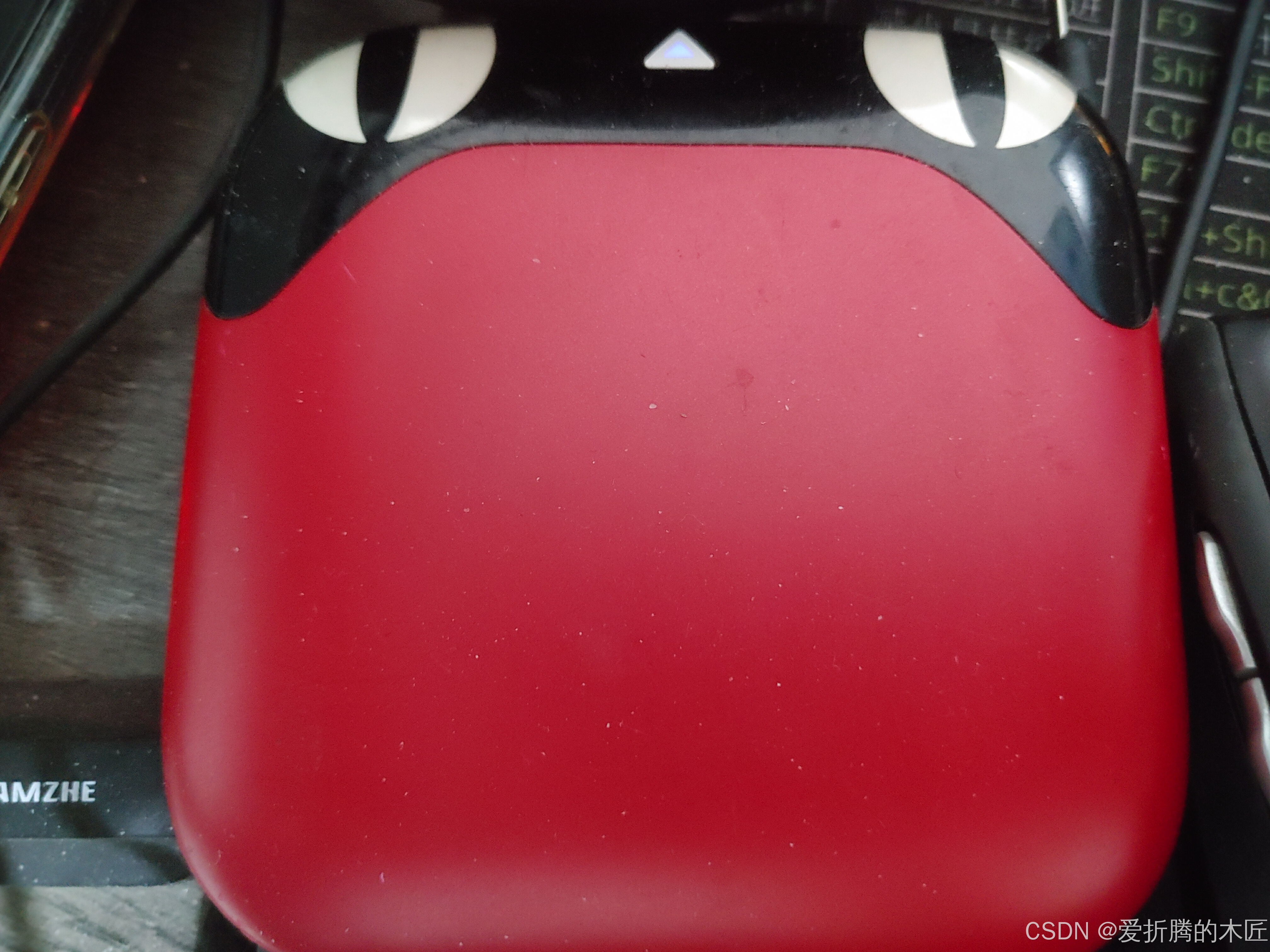

三、视频信号源：天猫魔盒

在测试过程中，我选择了天猫魔盒作为视频信号源。天猫魔盒作为一种常见的电视机顶盒，它能够输出hdmi信号，为我们提供丰富多样的视频内容进行测试。通过它，我可以轻松测试不同类型的视频在整个硬件系统中的传输效果，比如高清电影、电视剧片段，以及各种网络视频资源等。而且，天猫魔盒操作简单，容易上手，即使是没有太多技术背景的用户，也能轻松设置并输出视频信号，非常适合用于测试和日常的视频传输应用场景。

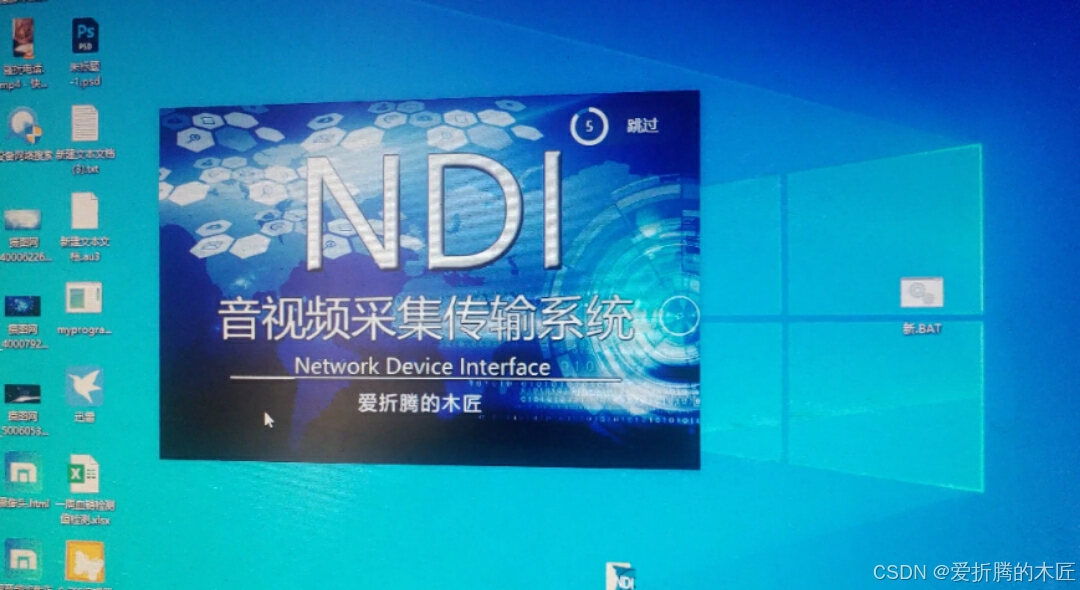

四、适配Camera to NDI软件的电脑系统：win10

电脑系统是运行整个软件和硬件协同工作的基础平台。我选用的是win10的精简版，它在保证系统稳定性和兼容性的同时，去除了一些不必要的功能和组件，使得系统更加轻量化，运行速度更快。这对于我们运行像Camera to NDI这样对系统资源有一定要求的软件来说，非常重要。在安装Camera to NDI软件之前，需要先安装.net3.5，这是软件运行的必要依赖环境。只有安装好.net3.5，才能确保Camera to NDI软件能够正常安装和运行。关于软件的下载和安装详细步骤，大家可以查看我之前的文章，或者前往b站链接观看我的视频，里面有非常详细的教程，就算是新手也能轻松学会。

五、关于无线传输

我建议使用8812芯片的无线网卡

1- 高速传输：采用802.11ac标准，支持双频段2.4GHz和5GHz，5GHz频段传输速率高达867Mbps足够多路1080p的NDI视频传输。
2- 稳定性强：工作于5GHz频段时能有效避开无线干扰，传输更快更稳定，支持多天线技术如MIMO和Beamforming，可提高无线信号的稳定性。
3- 安全保障：支持WPS一键加密，以及64/128位WEP、WPA、WPA2等加密方式。
4- 接口多样：通常具备USB接口，方便与笔记本、台式机等设备连接。
5- 系统兼容：支持多种操作系统，如Windows XP、Windows 7、Windows 8、Linux、Android等。

结束语

通过以上这些硬件设备的搭配，再结合相应的软件，就能够打造出一套低成本、高性能的NDI无线图传系统。无论是对于个人创作者，还是小型的视频制作团队，都能在满足视频传输需求的同时，有效控制成本。如果你也对视频传输感兴趣，不妨按照我的这个硬件配置方案来试一试，相信你一定会收获惊喜！
