大量数据（含图片）、格式自定义的 Excel 生成思路

一、背景

工作内容需要生成大量数据（含图片）、格式自定义的 Excel，网络上没有找到对应的解决方案，试着自己摸索了下。好在有一个基本的解决思路了。

10w 条数据，图片大约 2G，测试下来生成时间不到 2 分钟。

二、基本概念

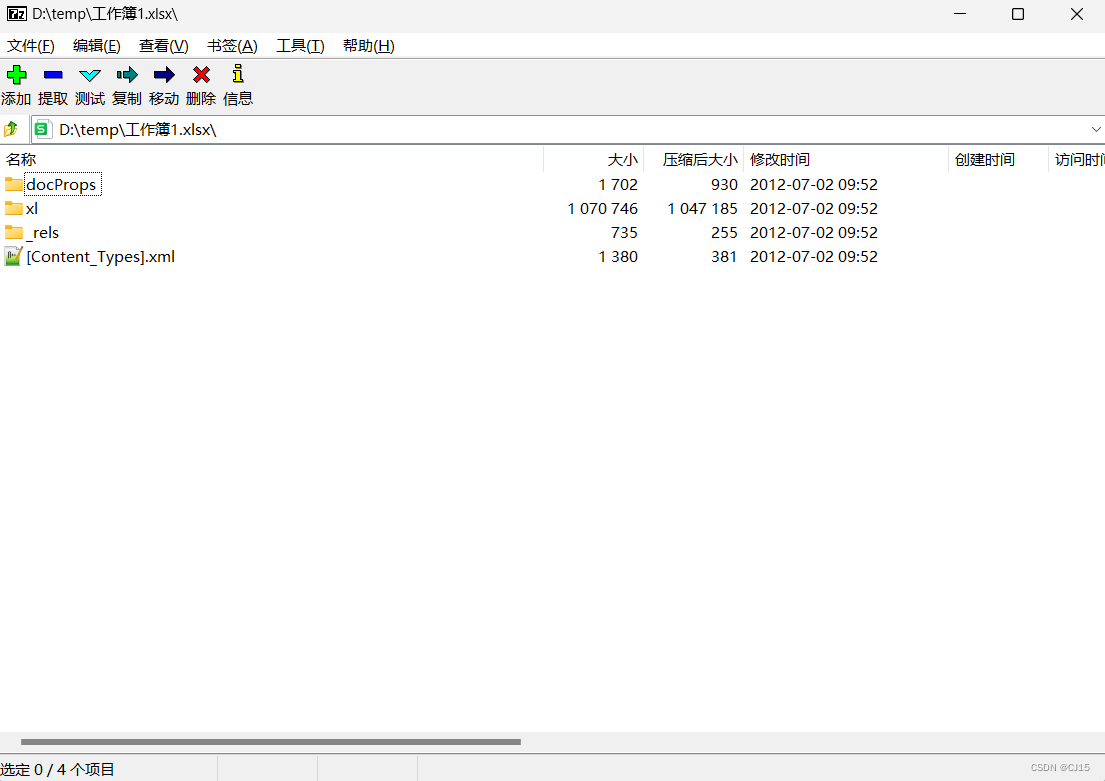

1、excel 本质上是一个压缩包，右键打开压缩包可查看其对应结构。如下：

2、excel 另存为 xml ，表示用 xml 来描述该表格，但仅能保存文本类型的数据，图片类的资源会丢失。

xml 能够描述一类数据结构的组织关系。对于文本类型的数据，只需在 xml 标签里面直接填入文字即可，而对于图片或是其它资源，xml 无法直接表示，但可以与具体类型的文档约定转换规则。如：work 在另存为 xml 时，图片会直接转换成 base64，存放在标签里，打开时，可直接解析为图片。

excel 本质上是一种压缩包，图片是直接以文件的方式存放在压缩包的 root\xl\media\ 目录下，在另存为 xml 时，仅将文字描述信息保存，图片直接丢失了。这时不禁产生了一个思考，有没有什么办法可以将这种转换关系表达出来？

三、操作步骤

操作步骤分为大体分为三步：

1、将编辑好的模板转存为 xml 文件，其中，图片格式调整为嵌入式图片；此时，打开xml文件发现，原来图片所在单元格内出现了一个如下字符：

<Row ss:Height="31.35">
	<Cell ss:Formula="=DISPIMG(&quot;ID_44FBDDF08CF34A229F9C95EDAB8D6D4E&quot;,1)">
		<Data ss:Type="String">=DISPIMG(&quot;ID_44FBDDF08CF34A229F9C95EDAB8D6D4E&quot;,1)</Data>
	</Cell>
</Row>

DISPIMG 是 excel 内置函数，表示在单元格内插入图片

2、将步骤 1 中的 xml 另存为 ftl，通过 freemarker 生成一份包含数据的 xml，其中，图片部分按照上述格式填入图片的标识
3、将步骤 2 中生成的 xml 转存为 xlsx （java）
4、将以下 4 个配置文件分别生成拷贝到 excel 压缩包对应目录中
（1）[Content_Types].xml

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Types xmlns="http://schemas.openxmlformats.org/package/2006/content-types">
	<Default Extension="jpeg"
	         ContentType="image/jpeg"/>
	<Default Extension="JPG"
	         ContentType="image/.jpg"/>
	<Default Extension="rels"
	         ContentType="application/vnd.openxmlformats-package.relationships+xml"/>
	<Default Extension="xml"
	         ContentType="application/xml"/>
	<Override PartName="/docProps/app.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.extended-properties+xml"/>
	<Override PartName="/docProps/core.xml"
	          ContentType="application/vnd.openxmlformats-package.core-properties+xml"/>
	<Override PartName="/docProps/custom.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.custom-properties+xml"/>
	<Override PartName="/xl/cellimages.xml"
	          ContentType="application/vnd.wps-officedocument.cellimage+xml"/>
	<Override PartName="/xl/sharedStrings.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.spreadsheetml.sharedStrings+xml"/>
	<Override PartName="/xl/styles.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.spreadsheetml.styles+xml"/>
	<Override PartName="/xl/theme/theme1.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.theme+xml"/>
	<Override PartName="/xl/workbook.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.spreadsheetml.sheet.main+xml"/>
	<Override PartName="/xl/worksheets/sheet1.xml"
	          ContentType="application/vnd.openxmlformats-officedocument.spreadsheetml.worksheet+xml"/>
</Types>

（2）cellimages.xml

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<etc:cellImages xmlns:xdr="http://schemas.openxmlformats.org/drawingml/2006/spreadsheetDrawing"
                xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships"
                xmlns:a="http://schemas.openxmlformats.org/drawingml/2006/main"
                xmlns:etc="http://www.wps.cn/officeDocument/2017/etCustomData">
	<etc:cellImage>
		<xdr:pic>
			<xdr:nvPicPr>
				<xdr:cNvPr id="3"
				           name="ID_F15EB208E8164494AD0AFF387A896542"
				           descr="D:\tmp\003833-1649695113a4a0.jpg003833-1649695113a4a0"/>
				<xdr:cNvPicPr>
					<a:picLocks noChangeAspect="1"/>
				</xdr:cNvPicPr>
			</xdr:nvPicPr>
			<xdr:blipFill>
				<a:blip r:embed="rId1"/>
				<a:srcRect/>
				<a:stretch>
					<a:fillRect/>
				</a:stretch>
			</xdr:blipFill>
			<xdr:spPr>
				<a:xfrm>
					<a:off x="9671050"
					       y="2582545"/>
					<a:ext cx="1203960"
					       cy="686435"/>
				</a:xfrm>
				<a:prstGeom prst="rect">
					<a:avLst/>
				</a:prstGeom>
			</xdr:spPr>
		</xdr:pic>
	</etc:cellImage>
</etc:cellImages>

（3）cellimages.xml.rels

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
	<Relationship Id="rId1"
	              Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/image"
	              Target="media/image1.jpeg"/>
</Relationships>

（4）workbook.xml.rels

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
	<Relationship Id="rId5"
	              Type="http://www.wps.cn/officeDocument/2020/cellImage"
	              Target="cellimages.xml"/>
	<Relationship Id="rId4"
	              Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/sharedStrings"
	              Target="sharedStrings.xml"/>
	<Relationship Id="rId3"
	              Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/styles"
	              Target="styles.xml"/>
	<Relationship Id="rId2"
	              Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/theme"
	              Target="theme/theme1.xml"/>
	<Relationship Id="rId1"
	              Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/worksheet"
	              Target="worksheets/sheet1.xml"/>
</Relationships>

上面的 4 个配置文件描述了资源的对应关系

时间有限，后续会继续补充！！！
