Kubernetes网络总体架构图
kubernetes使用CNI网络插件的工作流程
k8s如何使用CNI
kubernetes官方文档介绍CNI
CNI简介
CNI原理
参考文献

Kubernetes网络总体架构图

本小节内容摘自：Kubernetes网络权威指南基础、原理与实践

上图描绘了当用户在Kubernetes里创建了一个Pod后，CRI和CNI协同创建所有容器并为他们初始化网络栈的全过程。具体过程如下：

当用户在Kubernetes的Master那边创建了一个Pod后，Kubelet观察到新Pod的创建，于是首先调用CRI（后面的Runtime实现，比如：dockershim，containerd等）创建Pod内的若干个容器。
在这些容器里面，第一个被创建的Pause容器是比较特殊的，这是Kubernetes系统“赠送”的容器，里面跑着一个功能十分简单的Go语言程序，具体逻辑是一启动就去select一个空的Go语言channel，自然就永远阻塞在那里了。一个永远阻塞而且没有实际业务逻辑的pause容器到底有什么用呢？用处大了。我们知道容器的隔离功能利用的是Linux内核的namespace机制，而只要是一个进程，不管这个进程是否处于运行状态（挂起亦可），它都能“占”着一个namespace。因此，每个Pod内的第一个系统容器Pause的作用就是为占用一个Linux的network namespace。
Pod内其他用户容器通过加入到这个network namespace的方式来共享同一个network namespace。用户容器和Pause容器之间的关系有点类似于寄居蟹和海螺的关系。因此，Container Runtime创建Pod内所有容器时，调用的都是同一个命令： docker run --net=none，意思是只创建一个network namespace，而不初始化网络协议栈。如果这个时候通过nsenter方式进入到容器，会看到里面只有一个本地回环设备lo。
那么容器的eth0是怎么创建出来的呢？答案是CNI。
CNI主要负责容器的网络设备初始化工作。Kubelet目前支持两个网络驱动，分别是：kubenet和CNI。
Kubenet是一个历史产物，即将废弃，因此这里也不准备过多介绍。CNI有多个实现，官方自带的插件就有p2p，bridge等，这些插件负责初始化Pause容器的网络设备，也就是给eth0分配IP等，到时候Pod内其他容器就用这个IP与外界通信。Flanne，Calico这些第三方插件解决Pod之间的跨机通信问题。容器之间的跨机通信，可以通过bridge网络或overlay网络来完成。

kubernetes使用CNI网络插件的工作流程

本小节内容摘自：Kubernetes网络权威指南基础、原理与实践

kubernetes调用CRI创建puse容器，生成对应的network namespce；
调用网络driver
CNI driver根据配置调用具体的CNI插件
CNI插件给pause容器配置正确的网络，Pod中的其他容器都是用pause容器的网络栈。

在这里插入图片描述

k8s如何使用CNI

本小节内容参考：从零开始入门 K8s：理解 CNI 和 CNI 插件

K8s 通过 CNI 配置文件来决定使用什么 CNI。

基本的使用方法为：

首先在每个结点上配置 CNI 配置文件(/etc/cni/net.d/xxnet.conf)，其中 xxnet.conf 是某一个网络配置文件的名称；
安装 CNI 配置文件中所对应的二进制插件；
在这个节点上创建 Pod 之后，Kubelet 就会根据 CNI 配置文件执行前两步所安装的 CNI 插件；
上步执行完之后，Pod 的网络就配置完成了。

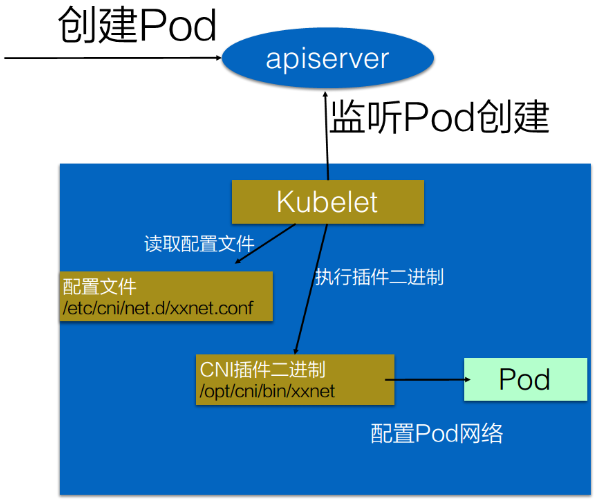

在集群里面创建一个 Pod 的时候，首先会通过 apiserver 将 Pod 的配置写入。
apiserver 的一些管控组件（比如 Scheduler）会调度到某个具体的节点上去。
Kubelet 监听到这个 Pod 的创建之后，会在本地进行一些创建的操作。当执行到创建网络这一步骤时，它首先会读取刚才我们所说的配置目录中的配置文件，配置文件里面会声明所使用的是哪一个插件，然后去执行具体的 CNI 插件的二进制文件，再由 CNI 插件进入 Pod 的网络空间去配置 Pod 的网络。配置完成之后，Kubelet 也就完成了整个 Pod 的创建过程，这个 Pod 就在线了。

kubernetes官方文档介绍CNI

参考地址：CNI

通过给 Kubelet 传递 --network-plugin=cni 命令行选项可以选择 CNI 插件。 Kubelet 从 --cni-conf-dir （默认是 /etc/cni/net.d）读取文件并使用该文件中的 CNI 配置来设置各个 Pod 的网络。 CNI 配置文件必须与 CNI 规约匹配，并且配置所引用的所有所需的 CNI 插件都应存在于 --cni-bin-dir（默认是 /opt/cni/bin）下。

如果这个目录中有多个 CNI 配置文件，kubelet 将会使用按文件名的字典顺序排列的第一个作为配置文件。

除了配置文件指定的 CNI 插件外，Kubernetes 还需要标准的 CNI lo 插件，最低版本是0.2.0。

CNI简介

Container Network Interface，容器网络的 API 接口。Google和CoreOS联合定制的网络标准，这个标准基于rkt实现多容器通信的网络模型。
生产中的网络环境可能是多种多样的，有可能是二层连通的，也可能用的公有云的环境，所以各个厂商的网络解决方案百花争鸣，这些解决方案也不能全都集成在kubelet的代码中，所以CNI就是能让各个网络厂商对接进来的接口。
K8s 中标准的一个调用网络实现的接口，Kubelet 通过这个标准的 API 调用不同的网络插件配实现置网络

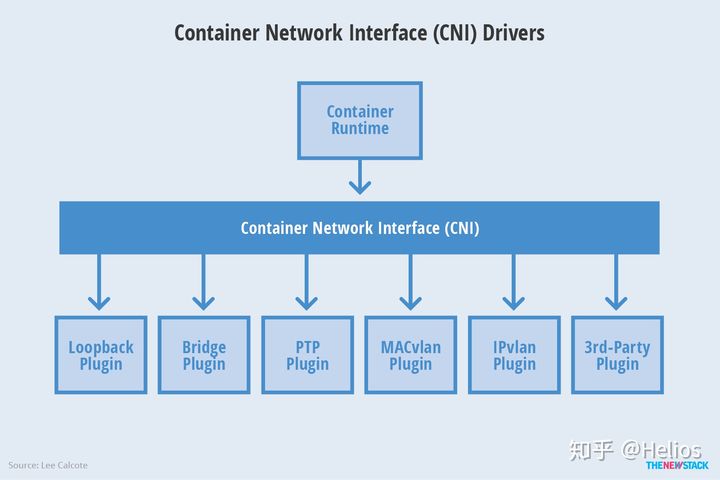

CNI 插件：一系列实现了 CNI API 接口的网络插件。常见的 CNI 插件包括 Calico、flannel、Terway、Weave Net 以及 Contiv。
