BGP协议

这节的主要目的是了解概念性的知识点，什么是BGP?BGP属于哪种网关协议？BGP的建立过程的报文和状态，以及BGP的两种不同的IBGP和EBGP的基本概念。

AS,IGP与 EGP概念

AS自治系统

AS【autonomous system】自治系统4一组内部管理下的网络，运行在BGP上，作用就是在运行BGP等外部路由协议时，通过AS号区分不同自治系统。

AS号取值范围1-65535，私有AS号范围是64512-65535。

AS号由IANA机构负责分发

中国电信163 AS号：4134号
中国联通 AS号:9800号
中国教育网骨干网AS号：4538号

IGP与EGP

在自治系统内部使用IGP内部网关协议，而在不同的自治系统之间使用EGP外部网关协议。。

IGP【Interior Gateway Protocol】内部网关协议，主要作用是发现和计算自治域内的路由信息，包括RIP,OSPF,IS-IS,IGRP等

EGP【Exterior Gateway Protocol】外部网关协议，一种自治系统相邻两个网关之间交换路由信息的协议，BGP是最新的外部网关协议

IGP只能承受上千条路由条目，如：OSPF使用SPF算法运算量大，可以自主选路建立邻居。所有承受的路由条目受限。而BGP需要手动建立邻居不需要进行大量运算，因此可以承载上万条路由条目

BGP 基本概念

BGP概念

BGP【Border Gateway Protocol】边界网关协议，运行在自制系统间的路由协议，主要作用交换域间路由协议

相较IGP协议，BGP协议有以下优势：

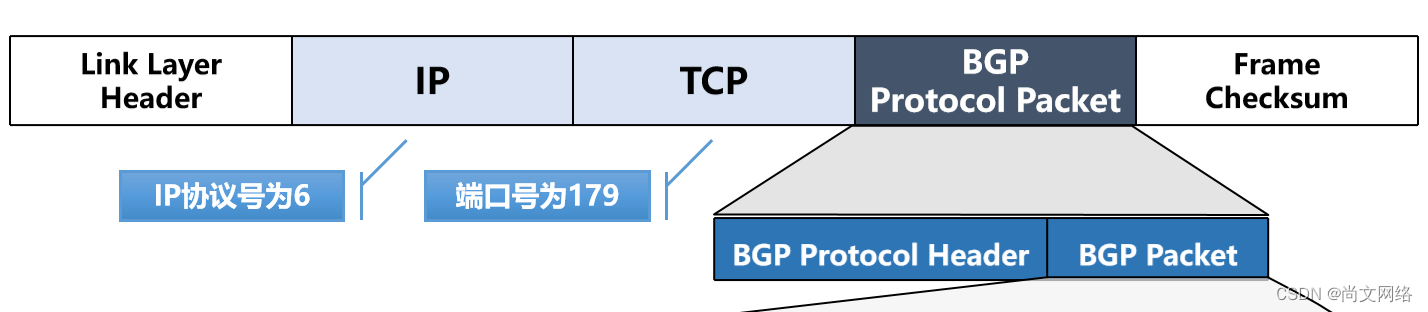

BGP基于TCP工作（端口号179），因此只要能够建立TCP连接就可以建立BGP邻居关系；
BGP能够承载上万条路由条目，而IGP仅能上千条；
BGP路由器只传递路由条目，不会暴露AS内的拓扑信息，更加安全；
支持MPLS/VPN协议，用于传递客户VPN路由

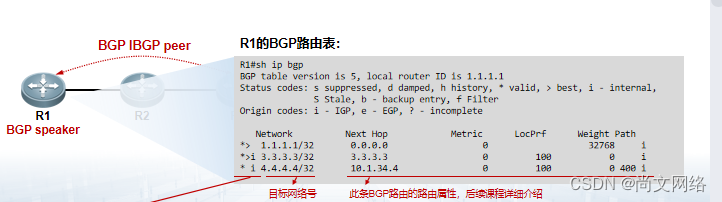

BGP特征

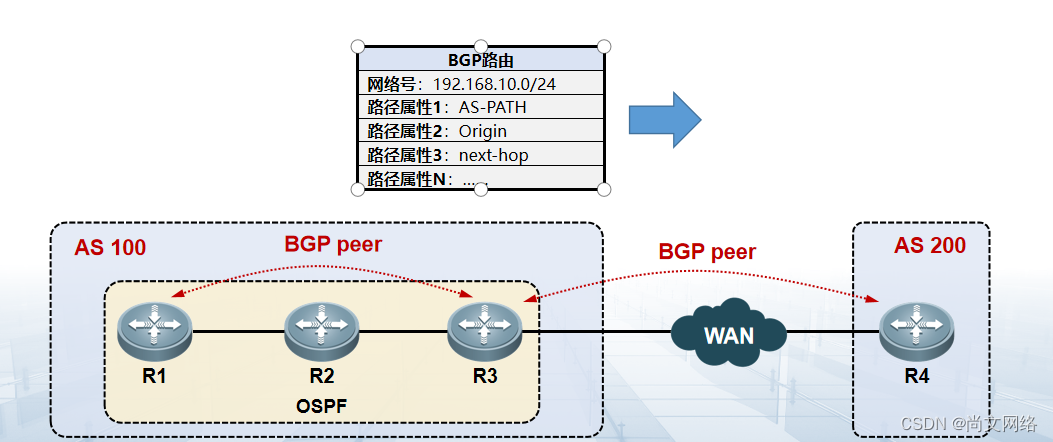

BGP是建立矢量路由协议，邻居之间直接传递路由，每条BGP路由都携带多种属性。
可以使用这些属性配置路由策略，实现灵活的路由选路

BGP的工作原理

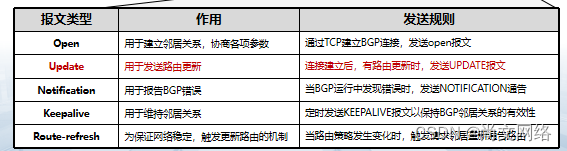

BGP报文

BGP协议报文以单播的形式发送，BGP共有5种，其中路由是承载在Update报文中。

OPEN报文：邻居建立时，协商参数

Keepalive报文：维护邻居关系，定期发送60s发送一次，180未收到BGP断开，对应open报文的确认，hold time时间决定keepalive报文的存活时间

Update报文：BGP路由更新报文，用以更新BGP路由信或者撤销BGP路由信息，携带丰富的路由属性描述路由（origin，AS PATH等），触发更新，使用NLRI【网络层可达信息】字段携带路由，撤销路由时，使用withdraw routes携带撤销的路由【不携带路由属性】

Route-refresh报文：用于请求邻居再次发送update报文，用于手动输入命令后刷新报文重新大宋路由信息

Notification报文：用于告警，检测错误信息，断开邻居关系，TCP连接

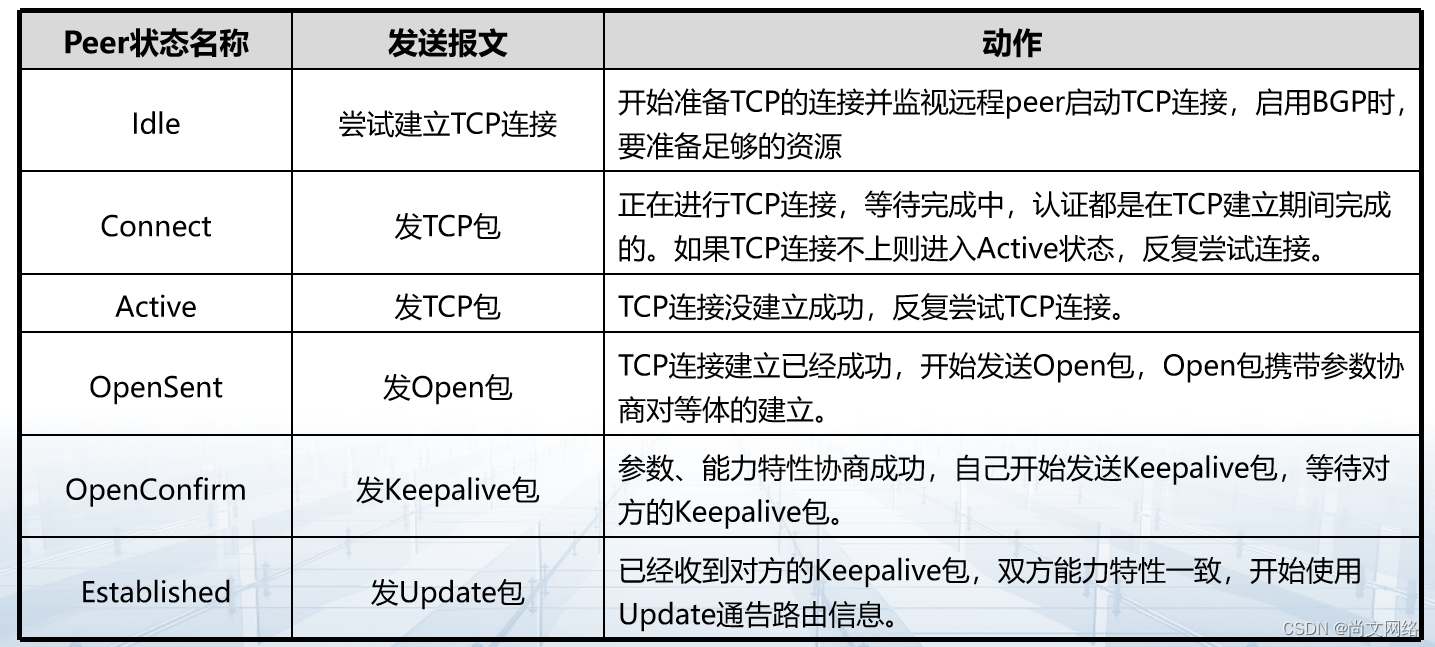

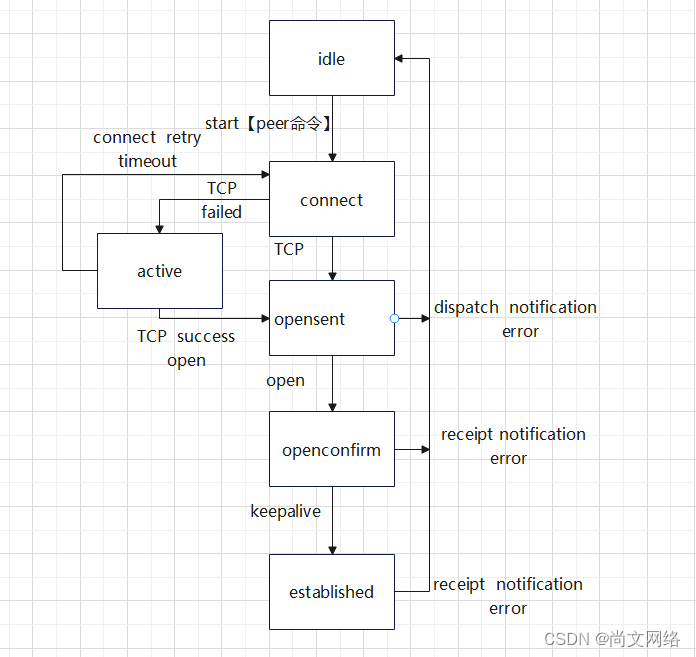

BGP状态

idle：初始状态，TCP连接未建立，等待start事件【配置peer命令】

由开始start事件路由器先发起TCP连接，进入下一个状态connect状态

connect：等待TCP完成连接，TCP建立过程中

如果连接成功，向对等体发送open报文，转至opensent状态
如果连接失败，进入active状态
如果连接重传定时器超时(32s)，对等体没有回应，继续尝试。停留在connect状态

active：TCP建立失败，重新发起TCP连接

如果连接成功，像对等体发送open报文，转至opensent状态
如果连接失败，停留在active状态
如果连接重传定时器超时，对等体没有回应，转至connect状态

opensent: 发出open报文进入该状态，收到open报文，进行open报文参数的协商

参数协商正常，向对等体发送keepalive报文，转至openconfirm状态
参数协商失败，向对等体发送notification报文，转至idle状态

openconfirm: 发出keepalive报文进入该状态，keepalive报文对邻居的open报文进行确认，发出后等待keepalive报文。需要在5秒内收到

收到keepalive报文，转至established状态
收到notification报文，转至idle状态

established:邻居建立成功，发送update报文，可以和对等体交换update、keepalive、route-refresh、notification报文

收到正确的update或keepalive报文。运行正常、保持TCP连接
收到错误的update或keepalive报文。发出notification报文通知对等体，进入idle状态
收到notification报文，将进入idle状态
收到TCP拆链通知。断开TCP连接。进入idle状态

route-refresh报文不会改变BGP状态

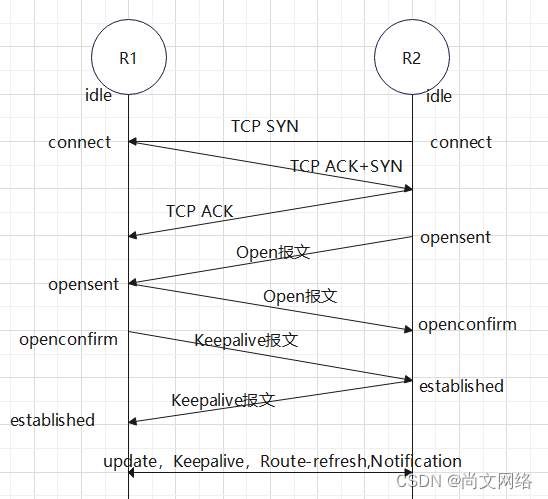

BGP正常建立过程

因为BGP的传输层协议是TCP协议，所以在BGP对等体建立之前，对等体之间首先进行TCP连接。BGP邻居间会通过Open报文协商相关参数，建立起BGP对等体关系。建立连接后，BGP邻居之间交换整个BGP路由表。BGP会发送Keepalive报文来维持邻居间的BGP连接，BGP协议不会定期更新路由表，但当BGP路由发生变化时，会通过Update报文增量地更新路由表。当BGP检测到网络中的错误状态时（例如收到错误报文时），BGP会发送Notification报文进行报错，BGP连接会随即中断。
