一、视频接入整体架构

SkeyeVSS网关的视频接入采用模块化设计，支持多种协议和场景的灵活接入：

[视频源] → [协议适配层] → [媒体处理引擎] → [分发输出]
               ↑
        [接入控制管理]

二、支持的视频接入协议

1. 主流协议支持

协议类型	典型设备	端口要求	适用场景
RTSP	IPC/NVR	554/TCP	安防监控
RTMP	编码器/软件	1935/TCP	直播推流
GB28181	国标设备	5060/TCP	公安联网
ONVIF	网络摄像机	80,3702	设备发现
HLS	存储服务器	80/443	点播回放
WebRTC	浏览器	UDP动态端口	低延迟交互

三、具体接入方式详解

1. RTSP设备接入

典型配置流程：

# 网关配置示例
<Source>
  <Name>FrontDoor</Name>
  <URL>rtsp://admin:password@192.168.1.100:554/Streaming/Channels/101</URL>
  <Transport>TCP</Transport> <!-- 可选UDP -->
  <BufferTime>300</BufferTime> <!-- 缓冲毫秒数 -->
</Source>

高级参数：

支持Basic/Digest认证
可配置TCP/UDP传输模式
支持PTZ控制(ONVIF Profile S)

2. RTMP推流接入

推流端配置：

ffmpeg -re -i input.mp4 -c:v libx264 -preset veryfast -tune zerolatency \
       -c:a aac -f flv "rtmp://skeye-gateway/live/streamkey?token=SECURE_TOKEN"

网关验证机制：

推流鉴权（Token/签名）
黑白名单IP过滤
流超时断开保护

3. GB28181国标接入

SIP配置模板：

<!-- sip.xml -->
<GB28181>
  <LocalID>34020000001320000001</LocalID>
  <SIPServer>34020000002000000001</SIPServer>
  <SIPPort>5060</SIPPort>
  <Password>12345678</Password>
  <HeartbeatInterval>60</HeartbeatInterval>
</GB28181>

设备注册流程：

SIP OPTIONS 心跳检测
REGISTER 注册
INVITE 发起媒体
200 OK 建立连接

4. ONVIF设备发现

WS-Discovery协议实现：

# Python示例代码
from onvif import ONVIFCamera
cam = ONVIFCamera('192.168.1.100', 80, 'admin', '12345')
media_service = cam.create_media_service()
profiles = media_service.GetProfiles()
stream_uri = media_service.GetStreamUri({'ProfileToken': profiles[0].token})

四、媒体处理流程

1. 转码与转封装

处理链示例：

原始流(H.264) → 解码 → 图像处理(去噪/OSD) → 编码(H.265/VP9) → 封装(FLV/MPEG-DASH)

转码参数配置：

{
  "outputs": [
    {
      "name": "720p",
      "video": {
        "codec": "h264",
        "width": 1280,
        "height": 720,
        "bitrate": "2000k",
        "framerate": 25
      },
      "audio": {
        "codec": "aac",
        "samplerate": 44100,
        "bitrate": "128k"
      }
    }
  ]
}

2. 智能分析集成

AI分析模块接入：

// 视频帧回调示例
class AnalysisCallback : public IVideoFrameCallback {
public:
  void OnFrame(const VideoFrame& frame) override {
    // 调用AI分析SDK
    DetectionResult results = ai_engine_.Analyze(frame);
    // 处理分析结果...
  }
};

五、网络与安全配置

1. 网络拓扑建议

                    +-----------------+
                    |   防火墙/NAT    |
                    +--------+--------+
                             |
                    +--------+--------+
                    |    接入网关      |
                    | (端口映射/SSL)  |
                    +--------+--------+
                             |
              +--------------+---------------+
              |                              |
      +--------+--------+           +--------+--------+
      |  媒体处理节点   |           |  存储集群      |
      | (转码/分析)    |           | (录像/截图)   |
      +----------------+           +----------------+

2. 安全措施

传输加密：
- SRTP for RTSP/RTP
- RTMPS替代RTMP
- TLS for HTTP/WebSocket

访问控制：

# Nginx访问限制示例
location /live {
  allow 192.168.1.0/24;
  deny all;
  auth_basic "Restricted";
  auth_basic_user_file /etc/nginx/.htpasswd;
}

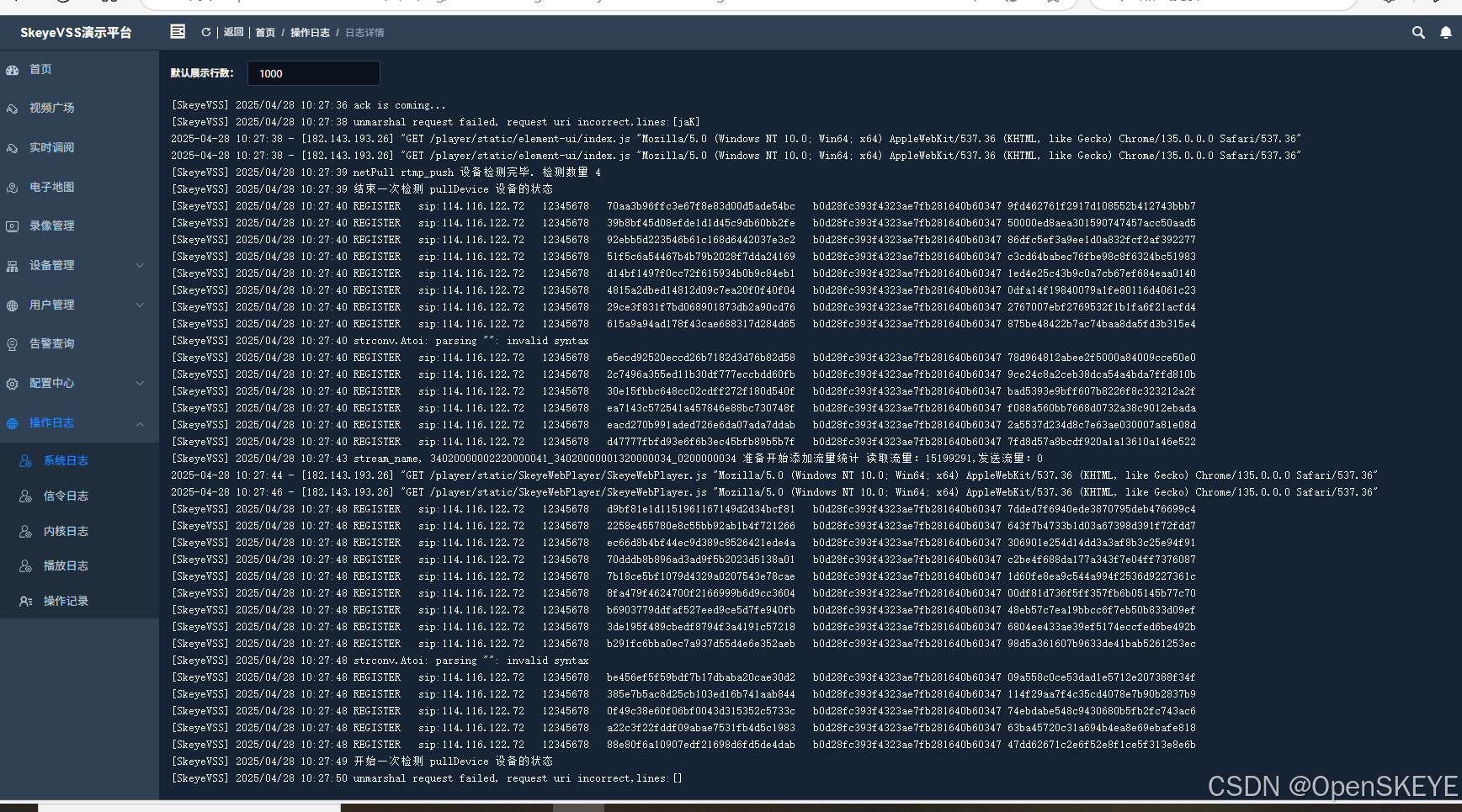

审计日志：
- 记录所有接入尝试
- 存储关键操作日志
- 异常行为检测

在这里插入图片描述

六、常见问题排查

1. 连接问题诊断工具

# 网络连通性测试
nc -zv 192.168.1.100 554  # RTSP端口
tcpdump -i eth0 port 5060 # SIP流量抓包

# 流媒体分析
ffprobe -i rtsp://example.com/stream
mediainfo --Details=1 http://example.com/playlist.m3u8

2. 典型错误处理

错误现象	可能原因	解决方案
401 Unauthorized	认证失败	检查用户名/密码，确认Digest/Basic模式
连接超时	网络阻断	检查防火墙/ACL，确认端口映射
花屏/卡顿	丢包/缓冲不足	调整TCP传输模式，增加缓冲区
音画不同步	时间戳错误	检查设备NTP配置，启用PTS校正

七、性能优化建议

硬件加速配置：

# 启用Intel QSV
ffmpeg -hwaccel qsv -c:v h264_qsv -i input.mp4 ...

# NVIDIA GPU加速
ffmpeg -hwaccel cuda -c:v h264_cuvid -i input.mp4 ...

负载均衡策略：

// Go语言实现加权轮询
func SelectUpstream() *Upstream {
  total := 0
  for _, server := range servers {
    total += server.Weight
  }
  rand.Seed(time.Now().UnixNano())
  r := rand.Intn(total)
  for _, server := range servers {
    r -= server.Weight
    if r < 0 {
      return server
    }
  }
  return servers[0]
}
