flowable数据表数据流转总结

flowable流程引擎在流转过程中数据表数据的变化情况~~

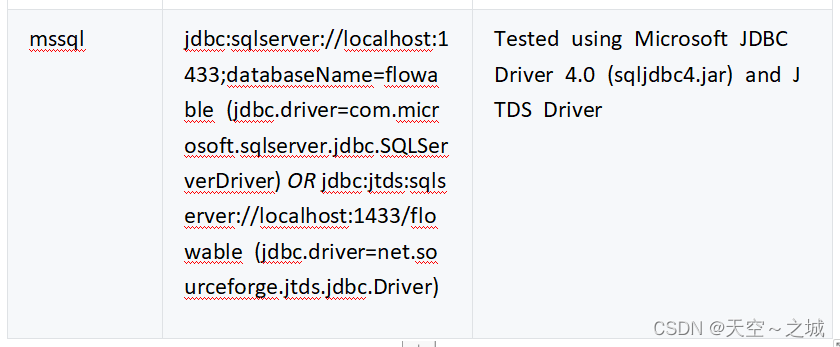

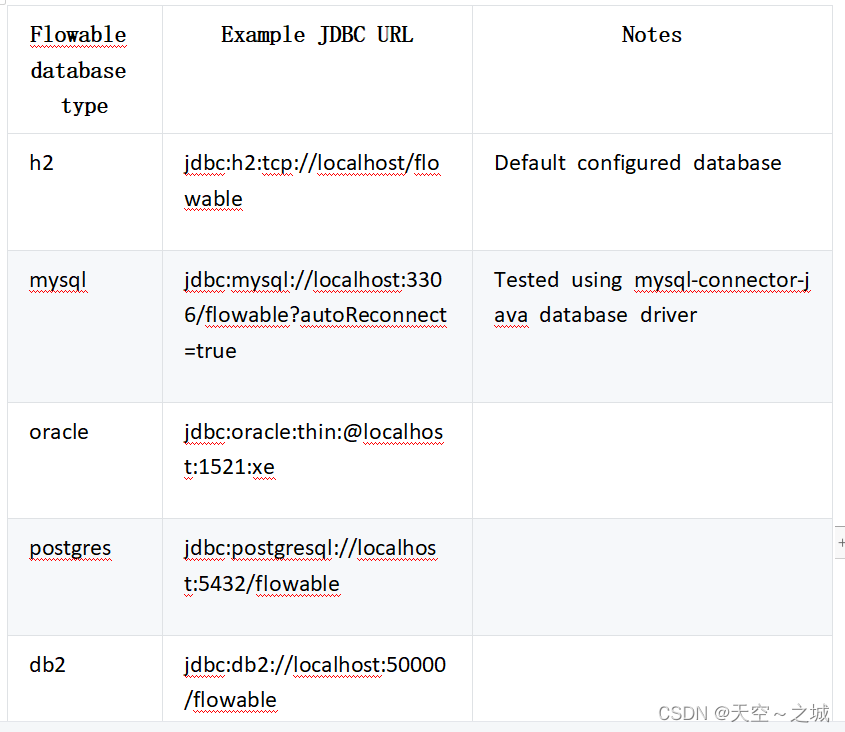

flowable支持的数据库

以下表格摘自flowable官网：






flowable流程引擎数据流转
保存流程模板
保存流程模板实质就是保存bpmn文件，流程模板实质就是定义了一个流程流转的路径规则。如下调用模板保存方法会将数据保存到act_de_model表：

Model saveOrUpdateModel = modelService.createModel(newModel, userDo);

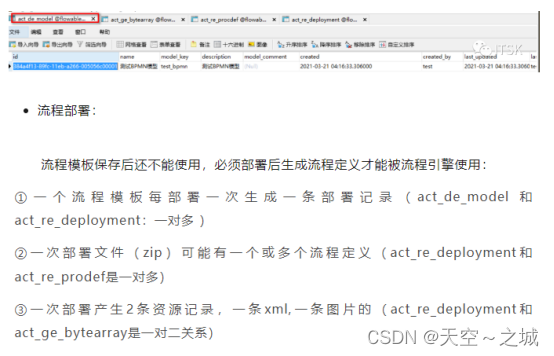

act_de_model保存数据：

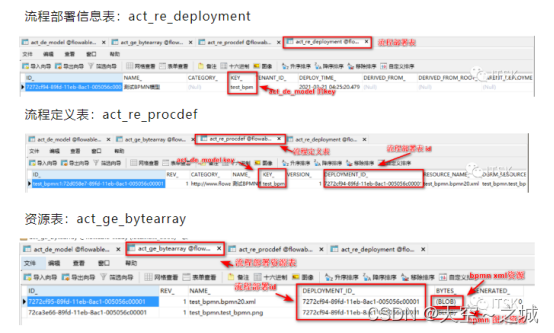

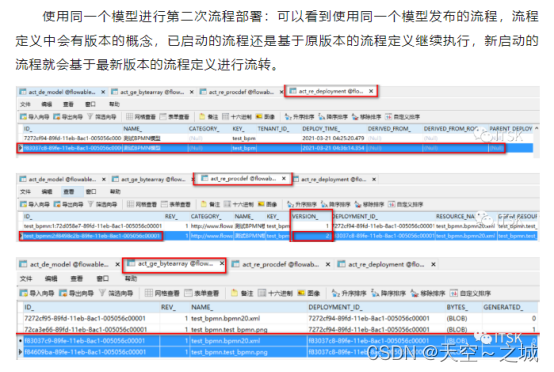

流程模板每次部署会保存在如下三张表：
Deployment deploy = repositoryService.createDeployment().name(existModel.getName()).key(existModel.getKey()).addBpmnModel(existModel.getKey()+".bpmn20.xml

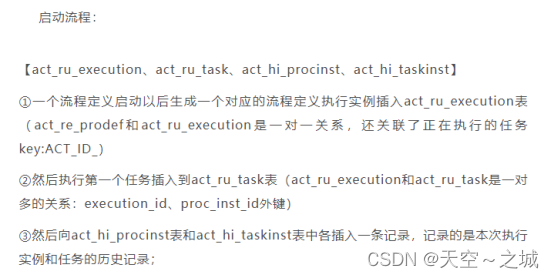

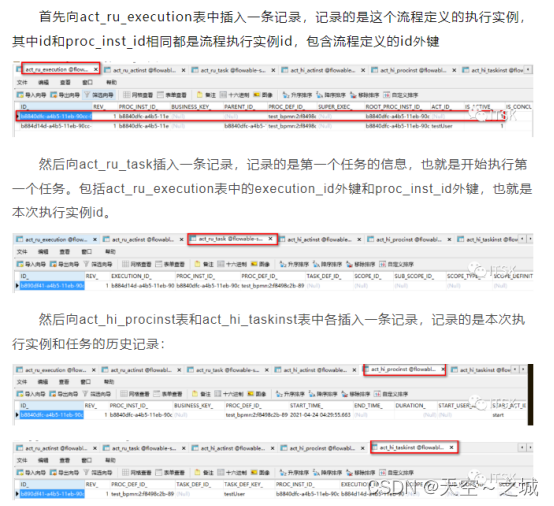

启动流程：
如下代码是搜索此次部署对应的流程定义信息，也就是act_re_procdef表的信息查询。然后启动这个流程。
ProcessDefinition pd=repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();ProcessInstance pi=runtimeService.startProcessInstanceById(pd.getId());

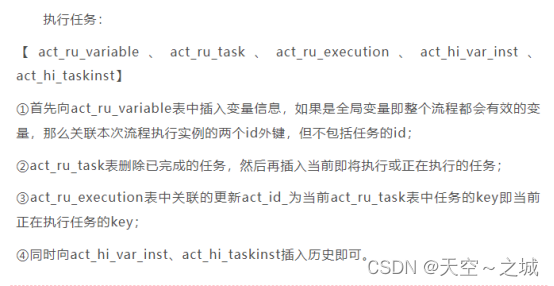

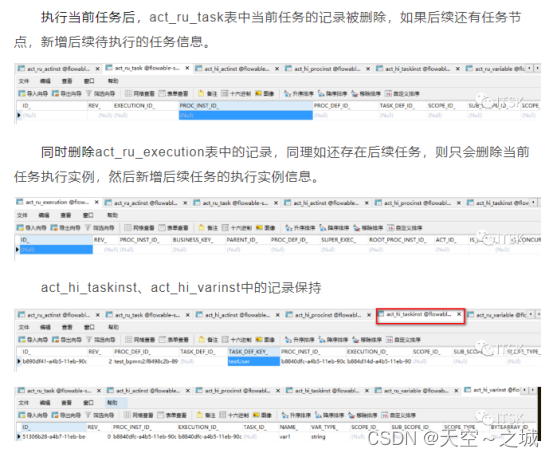

完成任务：

Task task = taskService.createTaskQuery().processInstanceId(“b8840dfc-a4b5-11eb-90cc-005056c00001”).taskDefinitionKey(“testUser”).singleResult();taskService.setVariable(task.getId(), “var1”, “var1”);taskService.complete(task.getId());
