蜗牛星际D款安装黑群晖教程

使用威联通NAS（TS212P3）也有一年左右了

近期对蜗牛星际非常感兴趣，果断入手

价格涨的是真的高，不过挡不住我似火般的热情

到手开箱略过。。。

配件

这里我列出我所用到的所有物品（包括改装件）

必备配件

• 蜗牛星际D款——J1900、一个千兆网卡i211、SATA3*5、16Gmsata固态
• H3C交换机
• H3C路由器
• 6类网线
• 3.5村硬盘若干
• SATA-m.2固态硬盘128G

改装件

• NGFF转SATA转接卡
• 64G镁光msata固态硬盘
• 全汉1U电源180W
• XT60接头两对
• DC降压电源模块（给12cm散热风扇调速用）
• 开机键一个
• 0805 25V 47uf瓷片电容50个
• 25v 470uf电解电容两个
• 4cm超静音1U电源风扇
• 宝塔钻头一个（至少需要16mm口径）
• 喷漆两瓶白色、一瓶粉色、一瓶光油

工具

• 螺丝刀一把
• 电烙铁、焊锡
• 电线若干

软件

写盘工具

IMG写盘工具

链接：https://pan.baidu.com/s/1iv09riHf2Sh73wXqst3IMA
提取码：efog

sn-mac码

这个自备，不过不推荐洗白（浪费了白群晖用户地址）

二合一镜像文件（DS918+6.2.3）

链接：https://pan.baidu.com/s/12rbzkEwR57_e2Pure9SN4Q
提取码：v95h

wepeu盘

链接：https://pan.baidu.com/s/1X3ge8dCaactsqkLZsP4nJQ
提取码：9zvj

系统安装教程

下载好我上面的工具，就可以开始安装了

将新的msata固态硬盘替换原来的msata硬盘

第一步

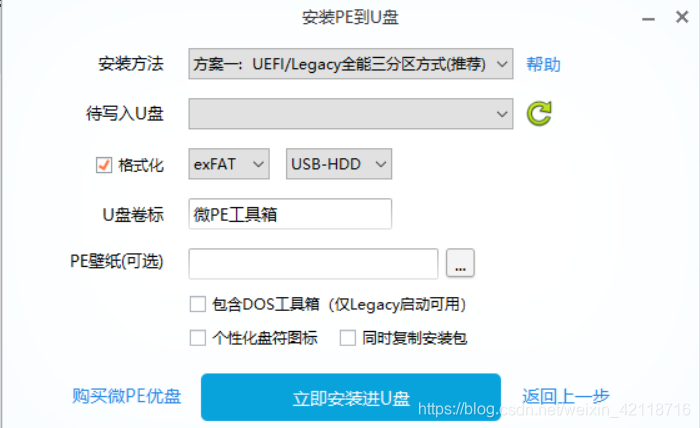

制作wepe启动u盘

选择好自己的u盘点击“立即安装进U盘”即可

第二部

将IMG写盘工具、群晖镜像文件复制到启动盘中

第三步

将U盘插到蜗牛星际，接好显示器，键盘，鼠标

开机狂点ESC，在bios中选择u盘启动

第四步

重启后，打开DG工具

将新固态硬盘删除所有分区，并保存

第五步

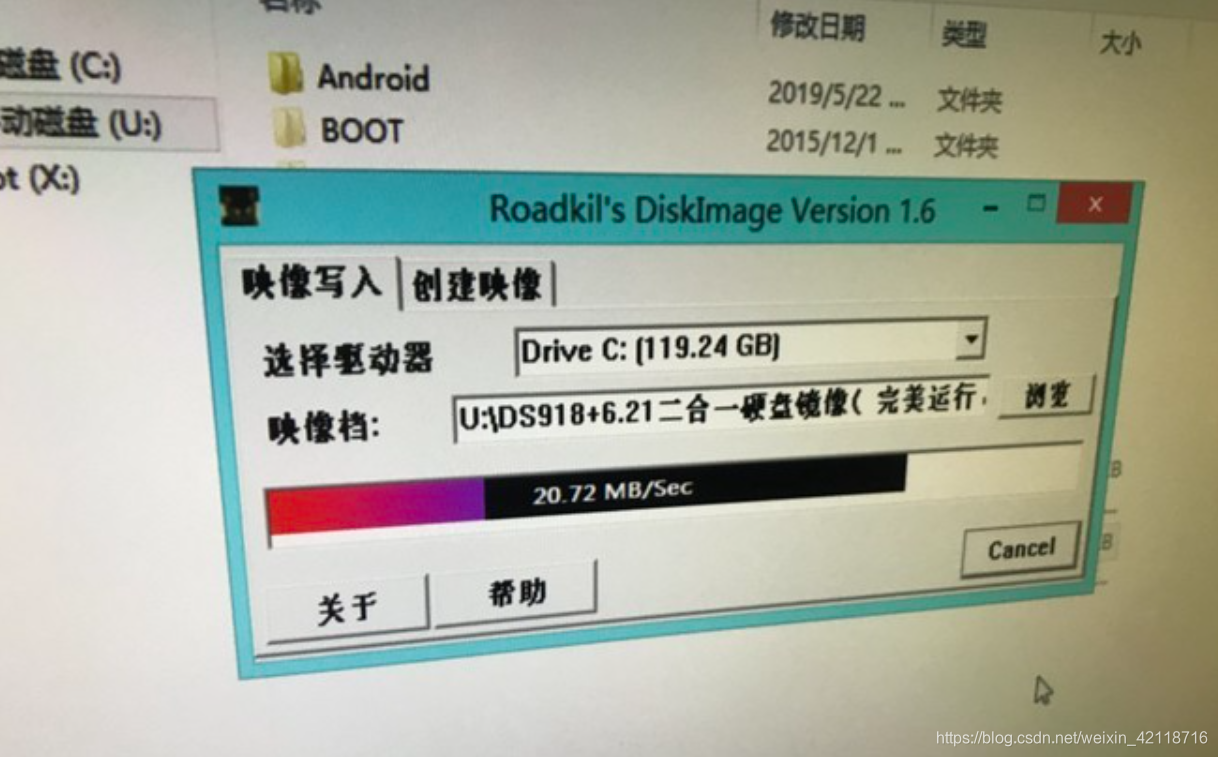

打开IMG写盘工具

选择Phy开头的物理硬盘（选择自己的固态硬盘大小的，千万别选错了）

映像那里选择u盘中复制过去的img镜像文件

点击开始

第六步

等待写入完成，就可以了

到这里群晖初步就安装完成了



msata扩容

这里使用ssh远程进行扩容，使用Windows自带的命令行即可、

使用命令远程连接群晖

#~:ssh admin@<你的群晖ip>

ssh admin@192.168.8.16

 进入root用户

sudo -i

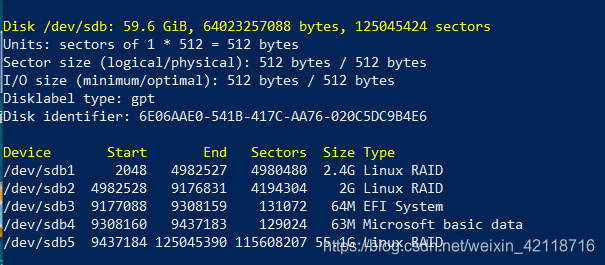

查看磁盘分区状况

fdisk -l

 使用命令进行就扩容

parted /dev/sdb resizepart 5 100%

 注意：这里的/dev/sdb取决于你查出来的

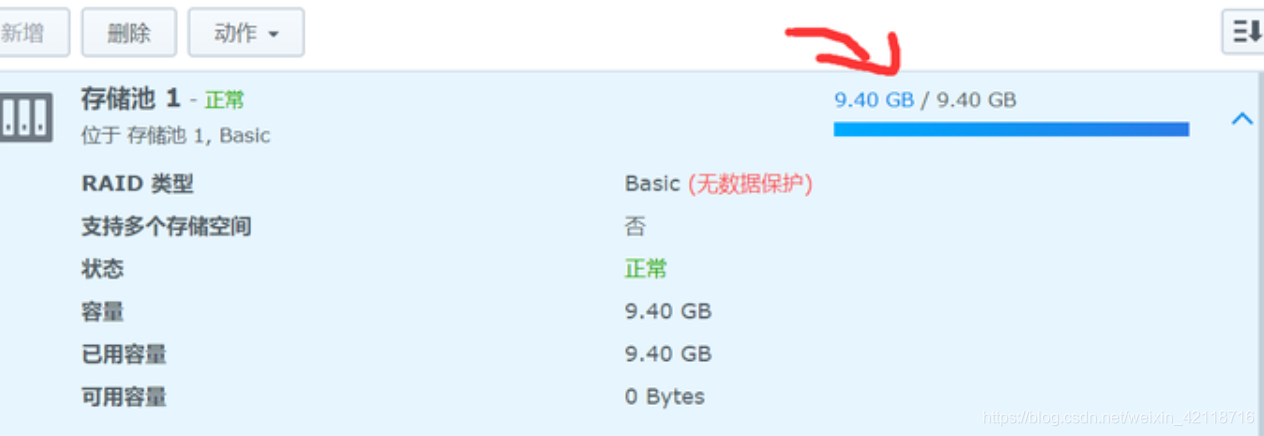

操作完之后，到群晖后台查看存储，看到的是下面的样子

、

不过用我的镜像安装完之后，我这里显示的是2G左右，和图中不太一样

重点来了：点击动作，会有扩容字样，随后操作不用过多描述

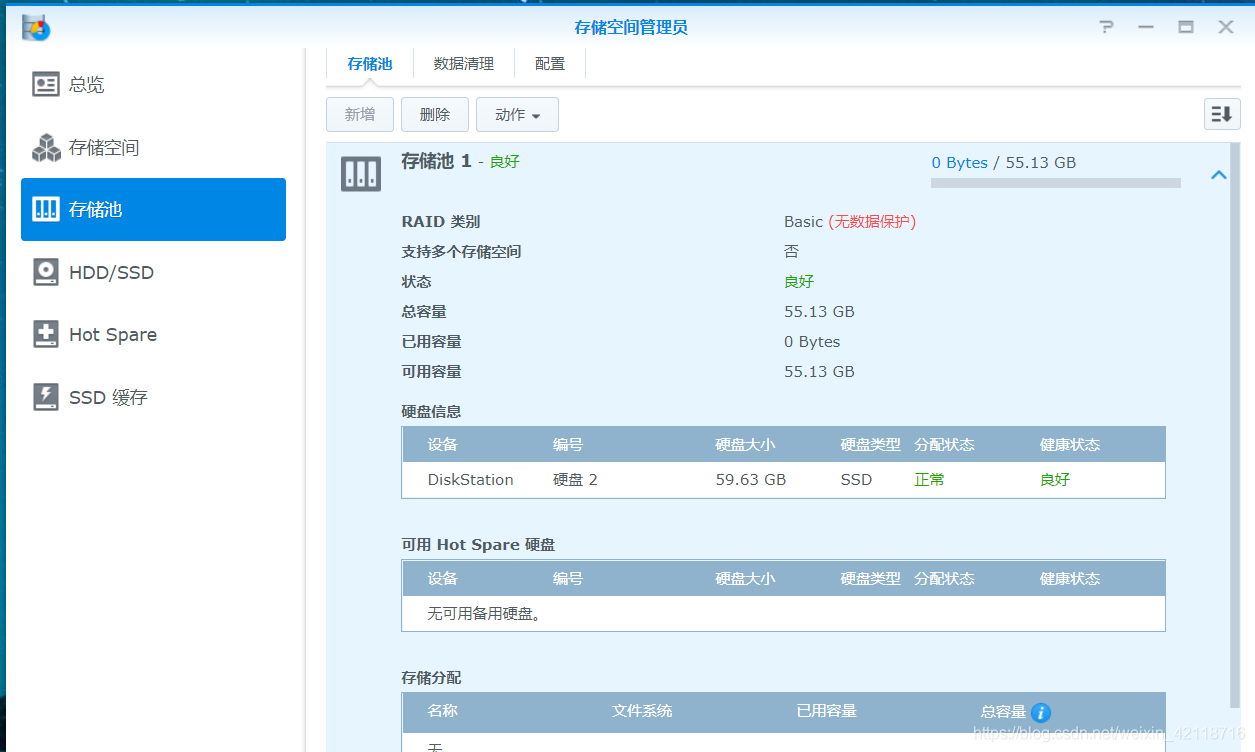

扩容之后的样子如下图



安装后硬盘显示损毁问题

扩容之后

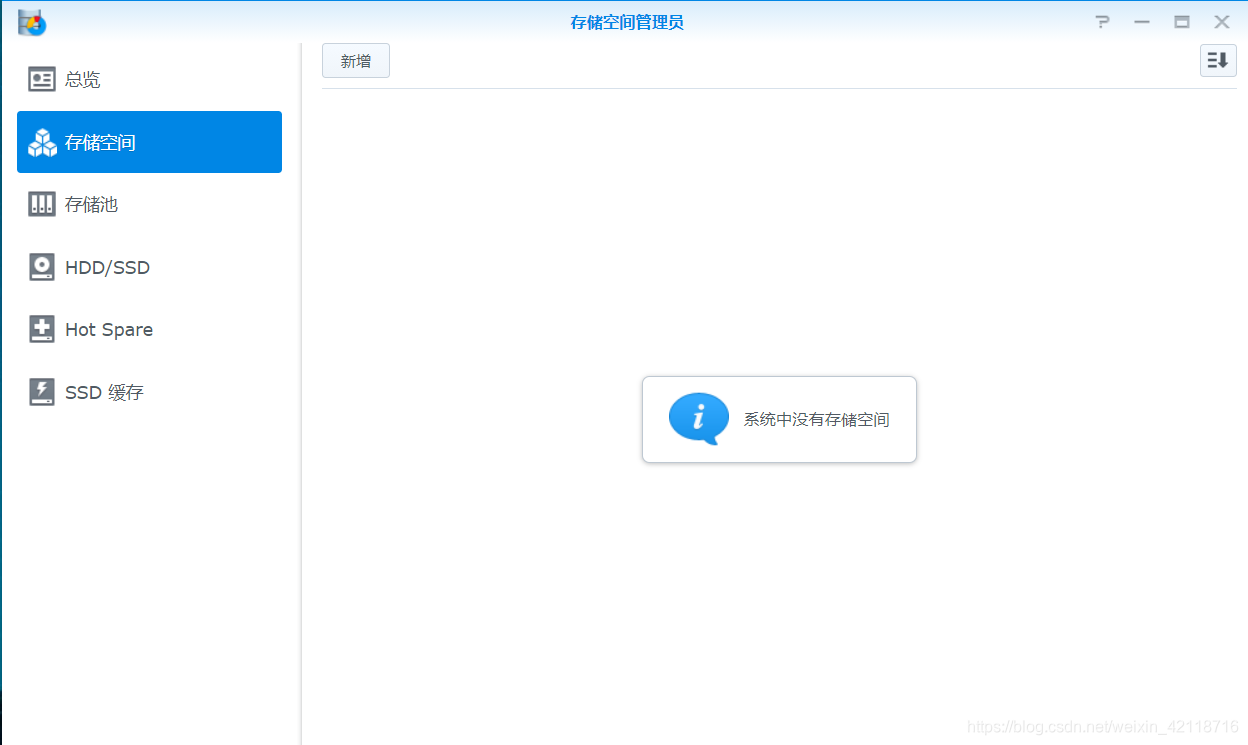

进入后台，存储空间管理员-存储空间

删除存储空间即可，如需要可以新增存储空间

改装过程

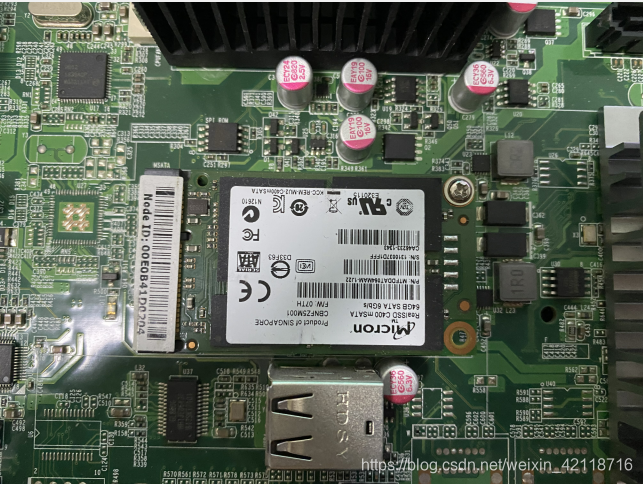

更换msata固态硬盘

更换硬盘应该不用教吧，很简单的！！

记得关机断电操作！

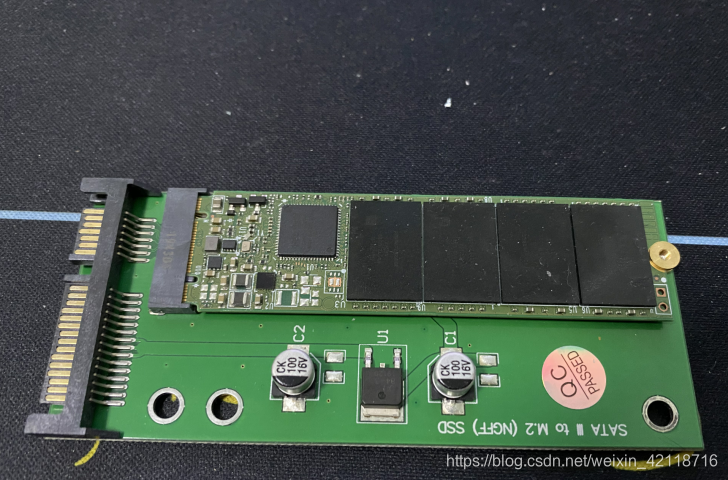

安装m.2固态硬盘

这里使用了sata转ngff的转接卡，安装了一个128G的m.2固态硬盘用来当ssd缓存盘

硬盘背板补电容

电容参数：

• 0805 47uf 25v贴片电容
• 25v 470uf 电解电容

电容比较小，有条件的推荐焊膏+风枪操作

我手头没有风枪，只好电烙铁+焊锡操作了

由于电容非常小，焊接难度比较大，焊接过程掠过（贴片电容不区分正负极）

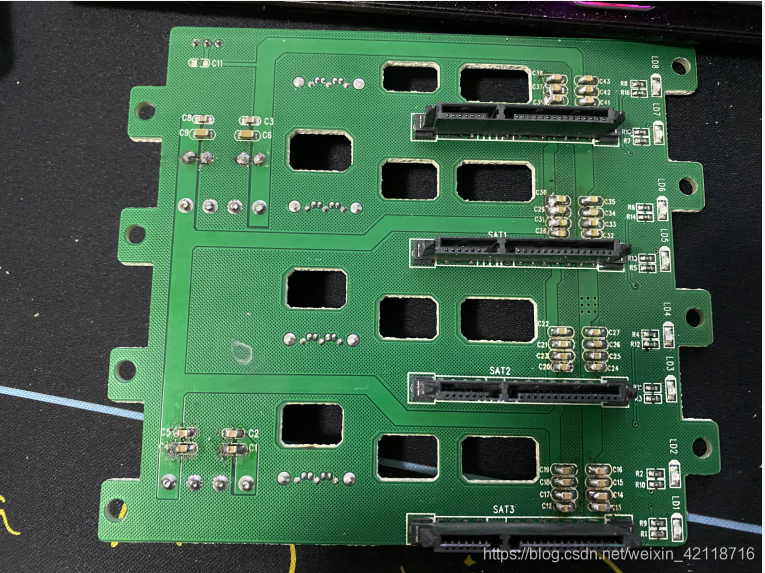

贴片电容

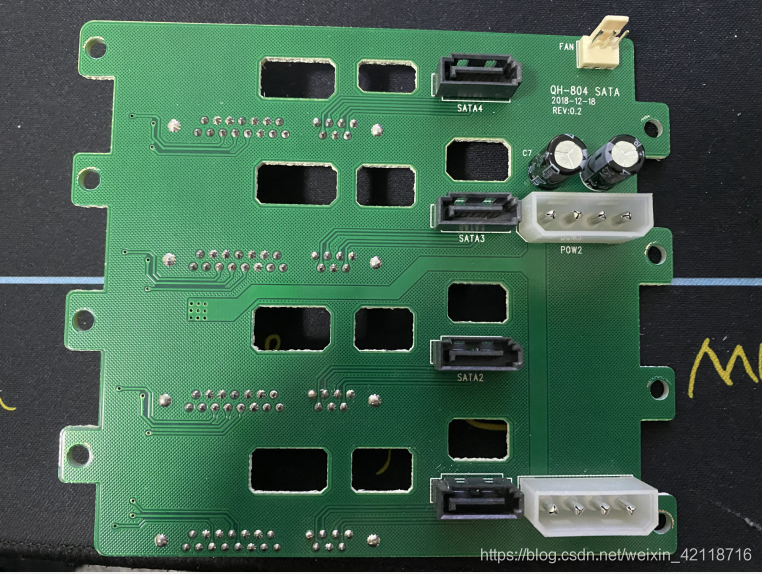

电解电容

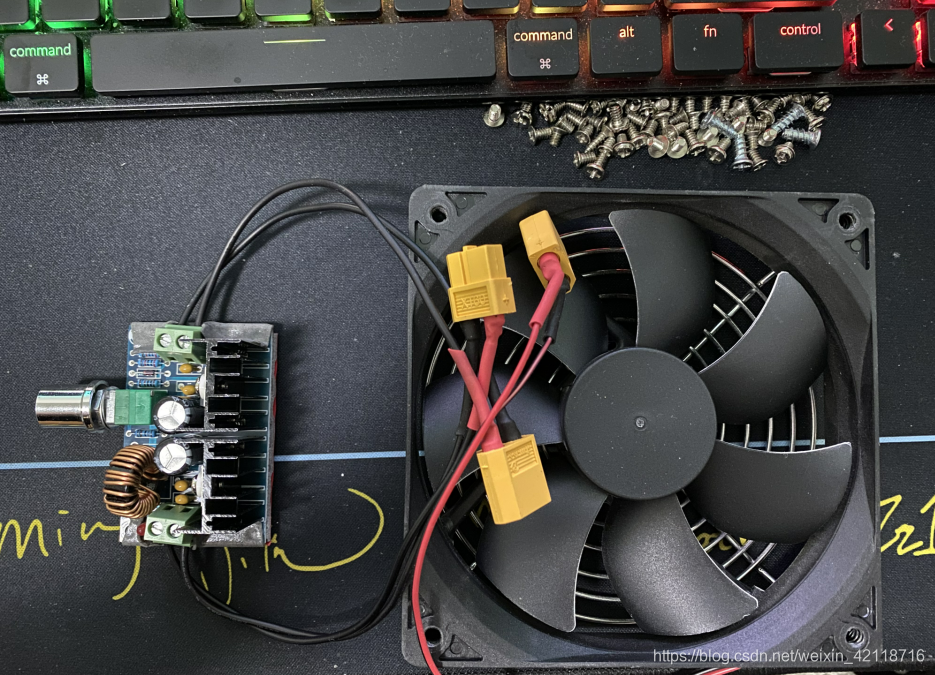

安装DC降压电源模块

 这里的插头是之前做无人机剩下的XT60，以供使用两对，在硬盘供电线上接一个公头，DC调压器上一个公头一个母头，风扇上一个母头

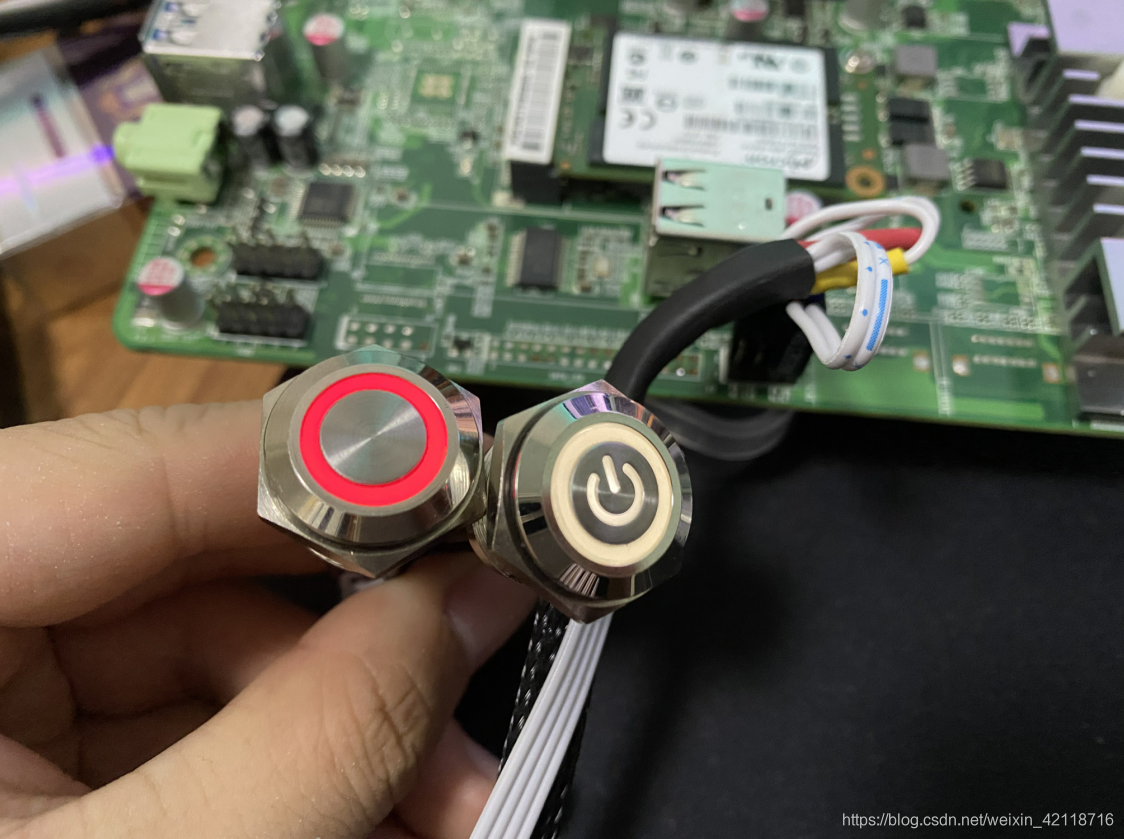

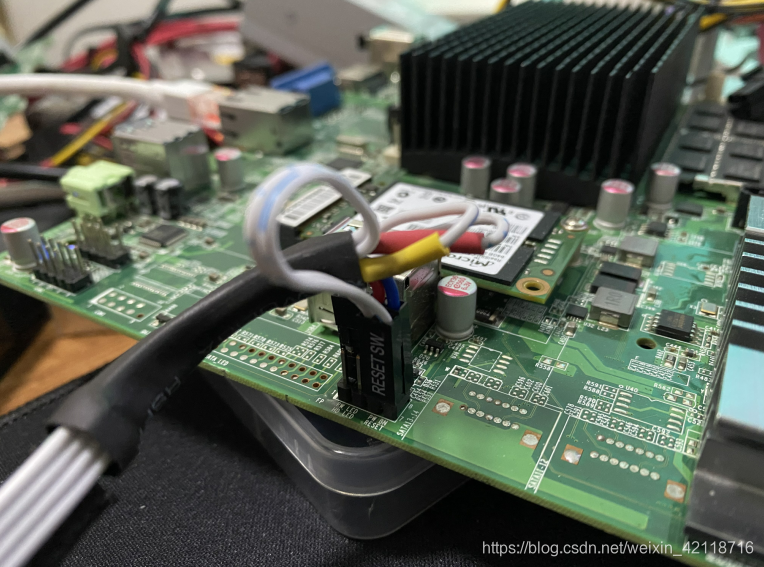

更换开机键、增加重启键

为了能让这两个开光都可以一直亮着，我将两个开关的灯线接在一起，共用一个灯供电接口

来看看效果

红色：重启键

绿色：开机键

喷漆改色

喷漆挺简单的

需要注意的就是：

• 每次少喷，每隔10-20分钟喷一次
• 找一个空旷，通风良好的地方
• 最后要上一层光油，保证表面的光泽、质感

成果

目前喷漆还没有干，待干透了来吧图片补上。。。
