1、进入下载模式

目前进入下载模式的方法有如下：
（1）擦除sbl1.mbn, PBL没有检测到sbl，会直接进入下载模式；
（2） D+ 接地，即短接USB线进入下载模式，在sbl阶段实现；
（3） aboot阶段，通过组合键进入，在lk实现：组合键进入EDL的接口：

bootable/bootloader/lk/app/aboot/aboot.c
reboot_device(EMERGENCY_DLOAD)；

（4）启动到kernel阶段，adb reboot edl或者通过diag命令（QFIL工具）。

1.1 sbl 进 9008

SBL 是存储在即CPU的二级缓存 L2 cache （256K）中运行的，具体划分的话可以参考 /boot_images/build/ms/targlaatanaza.h （具体看编译的时候时候使用哪个文件），在我们之前的测试中最大能够使用190KB，USB dload 是在 SBL 运行中检测到 USB D±—GND，然后设备自己切换到 EDL（9008），再运行的 firehose。
功能代码位置：

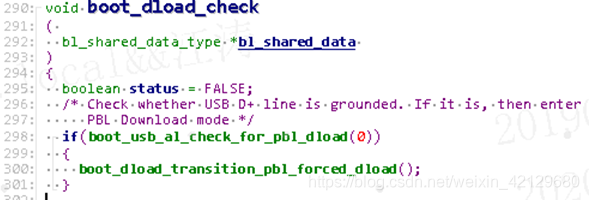

boot_images\core\boot\secboot3\src\boot_dload.c
boot_usb_al_check_for_pbl_dload(0)

在这里插入图片描述

1.1.1 打开功能

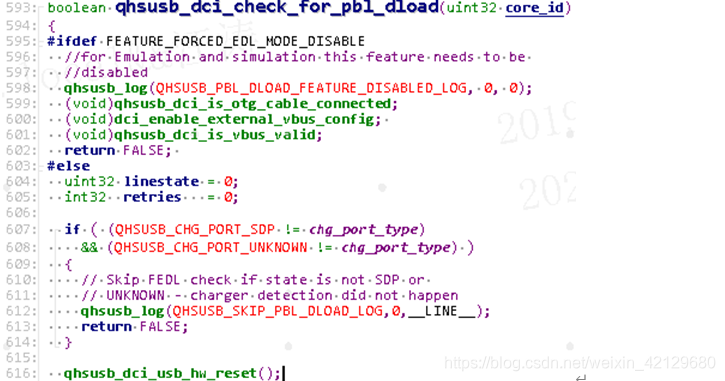

因为 MDM9607 L2只有256KB默认是无法放下这个功能，这个功能可能是关闭的。开启方法：boot_images/build/ms/custlaatanaza.h 和 boot_images/build/ms/9x07.target.builds文件中取消FEATURE_FORCED_EDL_MODE_DISABLE定义，使qhsusb_dci_check_for_pbl_dload() 函数走else紧急下载判断部分。
文件路径：

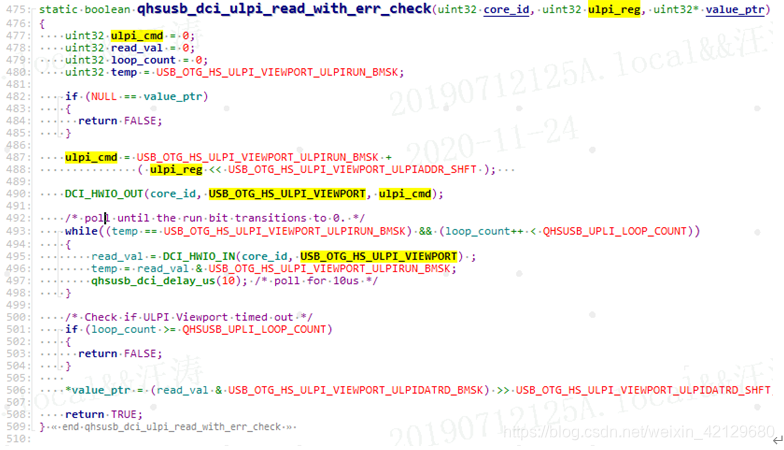

\BOOT.BF.3.3.2\boot_images\core\wiredconnectivity\qhsusb\src\dci\qhsusb_dci_8909.c
qhsusb_dci_check_for_pbl_dload()由boot_usb_al_check_for_pbl_dload(0)

调用
在这里插入图片描述

1.1.2 编译问题

编译的时候，可能会code 段超界，可以尝试增大 SCL_SBL1_CODE_SIZE 示例如下，
（1）+++ b/boot_images/build/ms/9x07.target.builds

@@ -63,6 +63,7 @@ define 144KB 0x0024000
define 164KB 0x0029000
define 168KB 0x002A000
define 180KB 0x002D000
+define 190KB 0x002F800
define 192KB 0x0030000
define 200KB 0x0032000
define 216KB 0x0036000
@@ -127,7 +128,7 @@ define SCL_SBL1_TOTAL_SIZE 234KB
#SBL1 Code base
define SCL_SBL1_IMAGE_BASE 0x08005800
#define SCL_DEVICEPROGRAMMER_IMAGE_BASE 0x08006000
-define SCL_SBL1_CODE_SIZE 180KB
+define SCL_SBL1_CODE_SIZE 190KB

（2）+++ b/boot_images/build/ms/targlaatanaza.h

@@ -28,7 +28,7 @@ Copyright (c) 2001-2019 by QUALCOMM Incorporated. All Rights Reserved.
#define MPSS_EFS_PATH "/mpss.txt"
#define SCL_SBL1_TOTAL_SIZE 0x003A800
#define SCL_SBL1_IMAGE_BASE 0x08005800
-#define SCL_SBL1_CODE_SIZE 0x002D000
+#define SCL_SBL1_CODE_SIZE 0x002F800
#define SCL_SBL1_VECTOR_BASE SCL_SBL1_CODE_BASE
#define SCL_SBL1_VECTOR_SIZE 0x00000020
#define SCL_SBL1_STACKS_BASE (SCL_BOOT_L2_LOCK_BASE + SCL_SBL1_STACKS_SIZE)

1.2 lk 进入9008

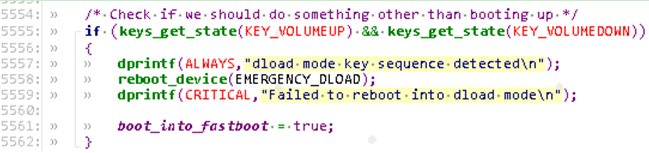

aboot阶段，通过组合键进入，在lk实现：组合键进入EDL的接口。

bootable/bootloader/lk/app/aboot/aboot.c
reboot_device(EMERGENCY_DLOAD)；

在这里插入图片描述

1.3 kennel阶段

（1）adb reboot edl
在这里插入图片描述

2 firehose

Firehose阶段是在下载过程跑的一段代码。
我们做的自动化工具测试发现，当切到9008下载模式下载完版本后，发现概率性自动重启失败，然后手动断电上电可以正常开机。我想在firehose 阶段加log ，看是否有收到工具下发的重启指令，该如何加？
（1）Please add debug log in below path:

\boot_images\core\storage\tools\deviceprogrammer\src\firehose\deviceprogrammer_firehose.c
static firehose_error_t handlePower()
{
   ...
}

（2）You can search the ‘power’ command in port trace log.
