kubernets网络插件calico overlay IPIP和Vxlan模式的简单分析

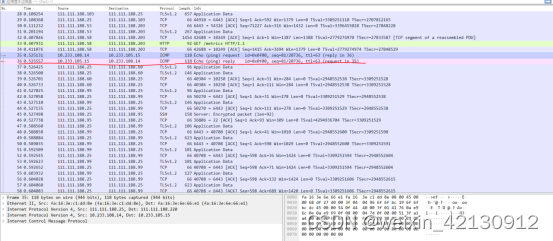

一：Cailico ipip 抓包记录

跨节点两个pod互ping

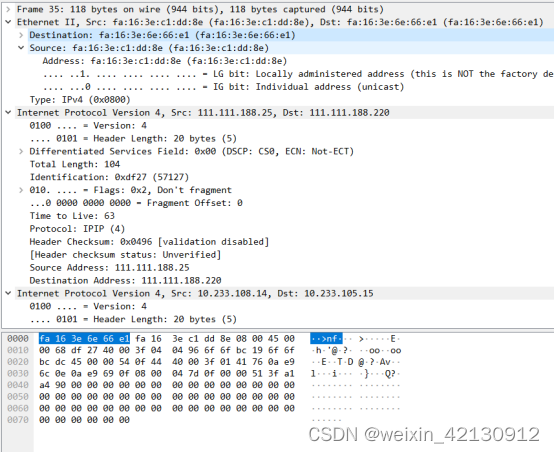

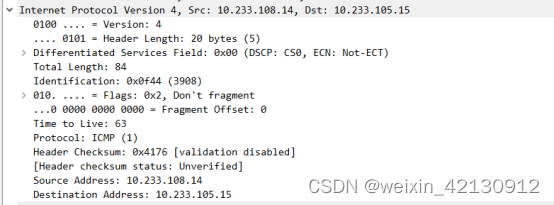

对相应的包进行详细拆解：
外层为宿主机ip,内层为podip

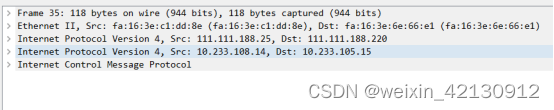

内层报文协议：实际ping包协议 icmp

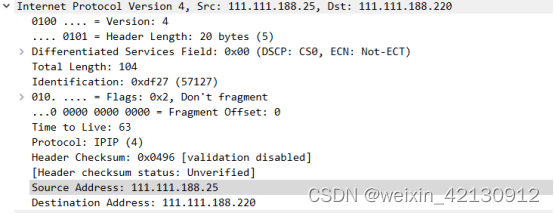

外层报文协议：ipip

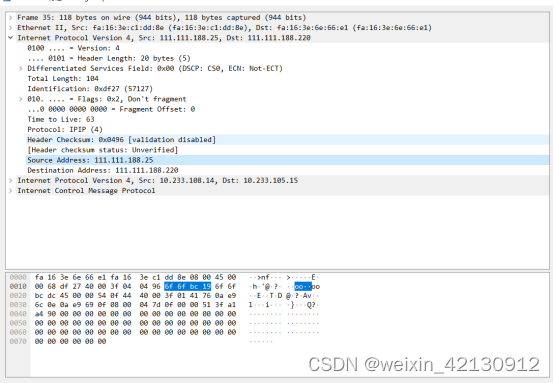

前12个字节为两个mac头：

第22-23字节为source的宿主机地址，24-25为dest 宿主机地址；

第48-49字节为source的pod地址，50.51为dest pod地址；
25-48中间22个字节为协议实现；

二：Cailico vxlan抓包记录

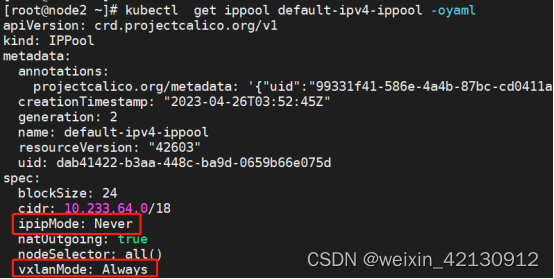

修改vxlan模式，需要注意配置文件的几处地方；可以下在calico-vxlan.yaml模板部署；

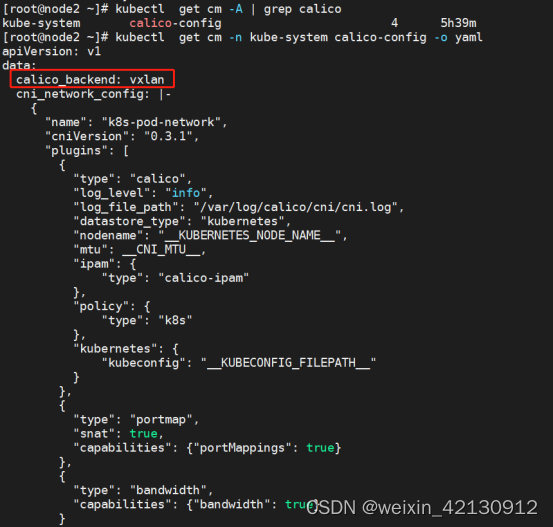

查看calico-config

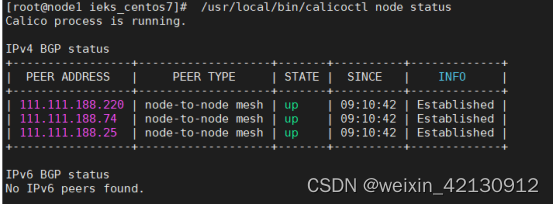

Node status 对比；

Ipip模式如下：

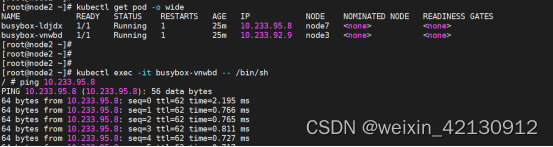

跨机从node3中podsrc 10.233.92.9 ping node7 10.233.95.8

抓包分析：
外层IP依然为虚拟机ip；

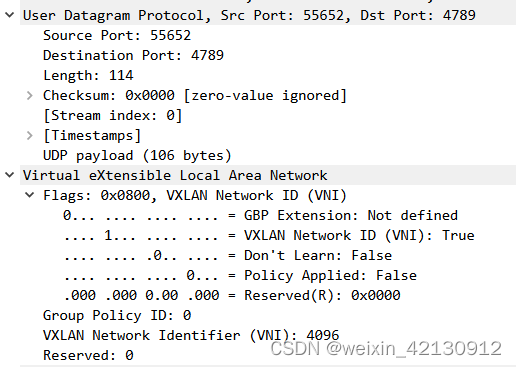

往中间层走可以看到协议为vxlan，vni=4096;

在pod 外层为一层mac地址；在往内层为实际pod地址；

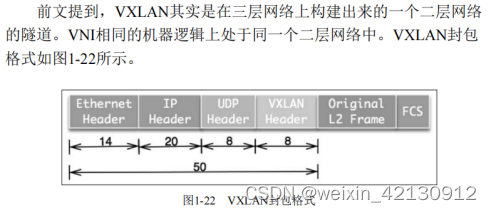

Vxlan模式封包如下：

对比协议封包格式，可以看到字节可以对协议字节匹配上；

三：问题和后续

 通过两种模式的抓包对比，对于协议涉及到的报文格式有了进一步的了解，下一步准备从报文传输路径、涉及到的内核协议栈做进一步分析，力争把calico插件问题全部挖掘完。
