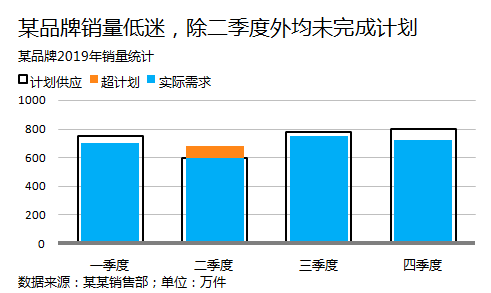

大家好，今天，分享一个双轴柱形图，用来分析供求关系现状，它是用柱形的高低来反应数值大小，用虚框和填充反映供求关系，图表示例如下：

• 图表制作步骤：

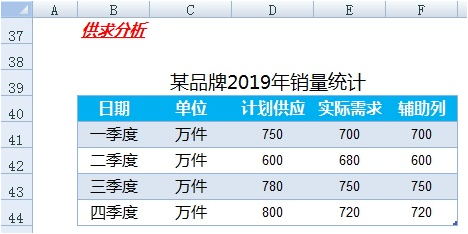

1、建立源数据表格(表中数据为随机生成，只用于示例) 添加辅助列，F41单元格公式如下：=IF((D41-E41)>0,E41,D41)，然后将此公式复制黏贴至F42-F44单元格。

2、插入原始图表：

1)、选中一季度至四季度数据，即D21：F44数据源；

2)、点击插入菜单→选择柱形图→点击插入二维蔟状柱形图。

3、设置图表数据系列格式(计划供应序列) ： 1)、选中目标：右单击 标签序列 的任意数据条，左单击设置数据系列格式。 2)、系列选项： 重叠为0%； 间距为60%；系列绘制在主坐标轴。 3)、填充：无 。 4)、 边框 颜色 ： 实线；颜色：黑色 。 5)、边框样式：宽度：1.5磅；短划线类型：实线。 4、设置图表数据系列格式(实际需求序列) ： 1)、选中目标：右单击标签序列的任意数据条，左单击设置数据系列格式。 2)、系列选项：重叠为100%；间距为80%；系列绘制在次坐标轴。 3)、填充：全部数据为纯色填充，色码： 255,134,024。 4)、边框颜色：无线条。 5、设置图表数据系列格式(辅助列序列) ： 1)、选中目标：右单击标签序列的任意数据条，左单击设置数据系列格式。 2)、系列选项：重叠为100%；间距为80%；系列绘制在次坐标轴。 3)、填充：全部数据为纯色填充，色码： 0,174,247。 4)、边框颜色：无。 6、设置图表坐标轴格式(X轴)： 1)、选中目标：左单击图表任意区域，选择“布局”选项卡→水平轴→左单击"设置所选内容格式"→打开"设置坐标轴格式"对话框。 2)、 坐标轴选 项：标签与坐标轴距离为1；主要、次要刻度线类型为无；坐标轴标签为：轴旁。 3)、填充：无。 4)、线条颜色：实线；颜色：深色50%。 5)、线型：宽度：3磅；短划线类型：实线。 7、设置图表坐标轴格式(主Y轴) ： 1)、选中目标：左单击图表任意区域，选择“布局”选项卡→垂直轴→左单击"设置所选内容格式"→打开"设置坐标轴格式"对话框。 2)、 坐标轴选项 ：标签与坐标轴距离为1；最小值：0；最大值：1000；主要刻度单位：200；主要、次要刻度线类型为无；坐标轴标签为：轴旁。 3)、填充：无。 4)、线条颜色：无。 8、设置图表坐标轴格式(次Y轴) ： 1)、选中目标：左单击图表任意区域，选择“布局”选项卡→垂直轴→左单击"设置所选内容格式"→打开"设置坐标轴格式"对话框。 2)、 坐标轴选项 ：标签与坐标轴距离为1；最小值：0；最大值：1000；主要刻度单位：200；主要、次要刻度线类型为无；坐标轴标签为：无。 3)、填充：无。 4)、线条颜色：无。 9、设置图表区域、绘图区域格式 ： 填充和边框颜色均选 无 。 10、设置网格线 ： 1)、线条颜色：实线；深色15%。 2)、线型：1磅；实线。 11、设置图例名称 ： 1)、左单击图表任意区域→右单击“ 选择数据 ” 。 2)、单击实际需求序列→编辑“系列名称”→="超计划"。 3)、单击辅助列序列→编辑“系列名称”→="实际需求"。 4)、单击任意序列→编辑“水平(分类)轴标签”→选择B21：B44数据源。 12、图表元素美化 ： 1)、标题区： 文本框； 中部对齐； 左边距0.2厘米，其余为0； 高度1厘米，宽度与图表框一致。 2)、副 标题区：文本框；中部对齐；左边距0.2厘米，其余为0；高度0.5厘米，宽度与图表框一致。

3)、图例：放在左上角标题区下方，与标题左对齐。

4)、脚注区： 文本框； 中部对齐； 左边距0.2厘米，其余为0； 高度0.5厘米，宽度与图表框一致。 5)、字体：标题字体为微软雅黑，16#；其余字体为微软雅黑，10#。 6)、图表框：比例选择建议在0.5~0.65为宜，即长度控制在12.7附近，高度控制在7.62附近，这样能达到黄金分割比例，让图表更具有审美意义。
