实例一

独立按键，要求按下一个按键，显示一个 LED 灯。

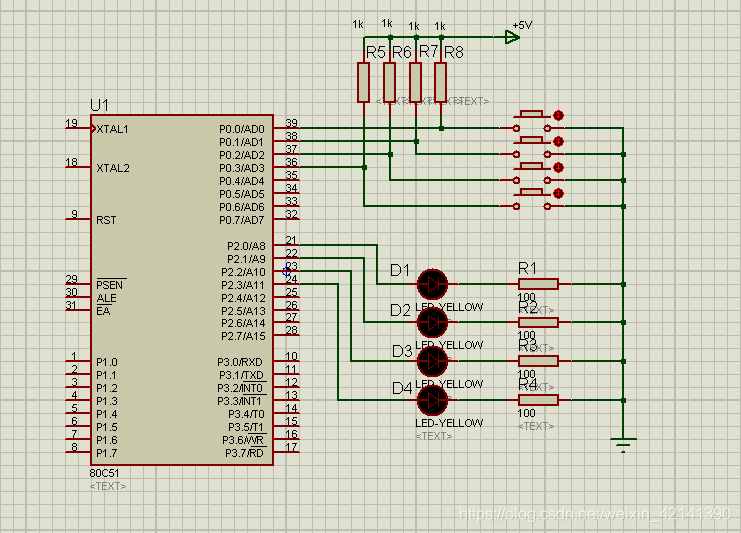

电路

在这里插入图片描述
其中 P0 由于工作在 I/O 方式时，其内部是漏极开路状态，因此，需要外接上拉电阻，其值大约为 10kΩ 。

对于 LED 而言，这里采用的是高电平驱动（听说很常用，也有低电平驱动的）。为了限制电流，一般需要外接一个 100~200 Ω 的限流电阻。

代码

#include<reg51.h>
void main(){

	char key;
	P2 = 0X00;
 	while(1){

		key = ~P0 & 0X0F;
	 	if(key!=0X00){

			P2 = key;
		}
	}
}

注意，在仿真的时候，记得要先要在 proteus 点击暂停，来 stop running，之后再在 Keil 停止仿真即可结束仿真，否则无法关闭或卡死。

实例二

流水灯。要求按下 K1 时，流水灯自上往下开启。按下 K2 时，流水灯停止。按下 K3 时，流水灯至上往下；按 K4 则流水灯自下往上显示。

电路

同上

程序

#include<reg51.h>
unsigned char code led[] = {
   0x01,0x02,0x04,0x08};
void delay(unsigned char time){

	unsigned char tmp = 125;
	for(;time>0;time--)
		for(;tmp>0;tmp--);
}
void main(){


	bit run=0,flag=0;
	unsigned char i = 0;
	P2 = 0X00;
	while(1){

		switch(~P0&0x0f){

			case 0x01:run=1;break;
			case 0x02:run=0;flag=0;
