BQ500212A无线充电应用心得

BQ500212无线充电发射器介绍

bq500212A 是一款经QI认证的超值解决方案,此解决方案集成了控制单个WPC1.1兼容接收器无线电源传输所需的全部功能.它与WPC1.1兼容,并且被设计成用于5V系统的无线电源联盟类型A5或A11发射器.BQ500212A检测周围环境以寻找将被供电的WPC兼容器件,接受来自被供电器件的数据包通信并根据WPC1.1技术规范管理此电源传输.I2C总线支持100KHz,400KHz或1MHz.

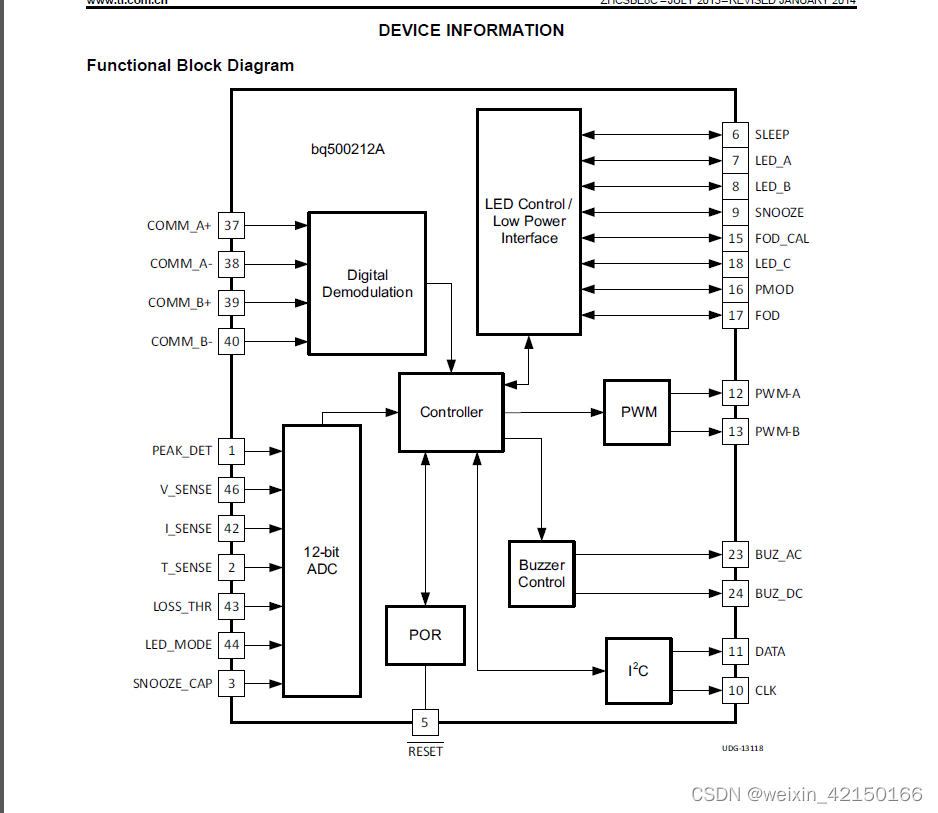

引脚介绍

引脚	说明
CLK	I2C的CLK引脚
DATA	I2C的DATA引脚
SNOOZE	输出周期为500ms的脉冲
FOD_CAL	FOD校准
FOD	根据连接的电阻值,选择不同的FOD检测阈值,浮空为禁用FOD
PMOD	根据连接的电阻值,选择不同的PMOD检测阈值,浮空为禁用PMOD
LED_MODE	根据输入的电阻大小,选择不同的LED模式

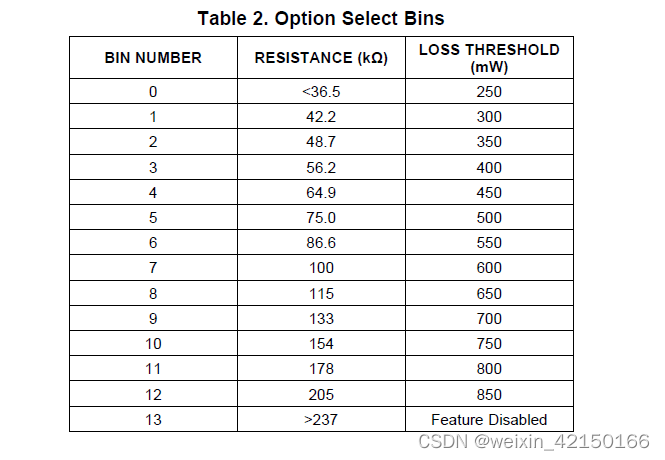

FOD/PMOD阈值设置

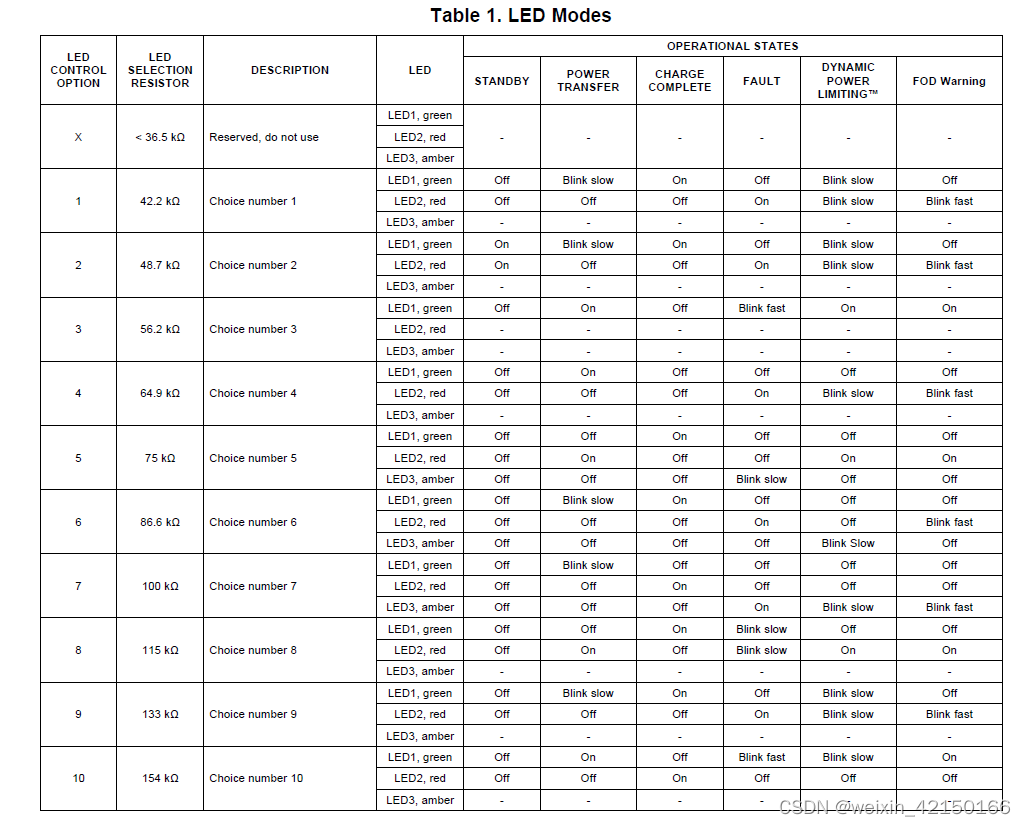

LED模式设置

命令介绍

0xFD(只读)

返回28字节发射器ID,如 BQ500212A|2.4.2.6072|110714

0xD5(只读)

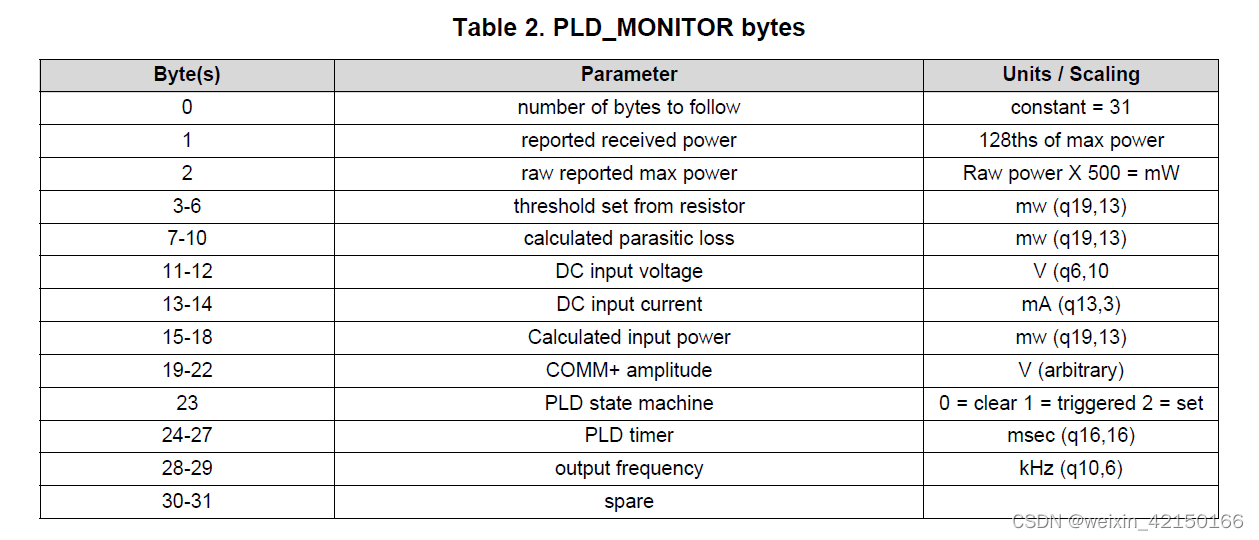

返回FOD或PMOD相关的数据,数据结构如下图

0xD6(可读可写)

复写FOD或PMOD的阈值(32位),此寄存器的值每次芯片复位后复位.置1则禁止FOD/PMOD

0xD3(只读)

接收器发送的专有数据包,返回25字节,首字节为数据长度.读取后,内部寄存器复位.

0xD4(只读)

指示接受到的接收器的专有数据包总数(32位).上电复位或在低功耗模式会复位此寄存器.

0xD0(只读)

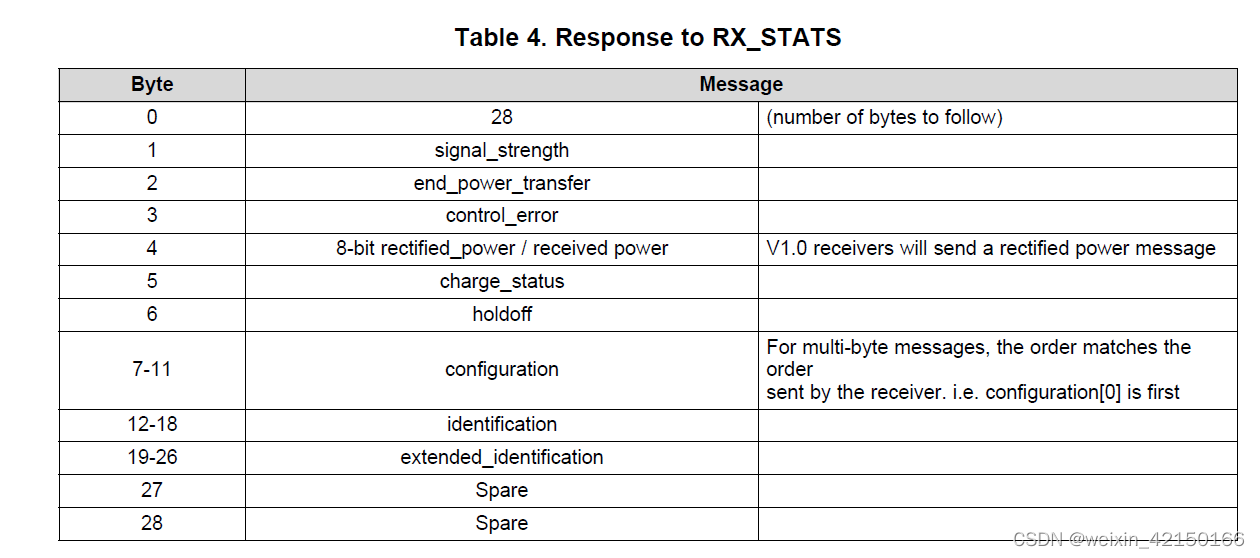

返回接收器通信数据内容,数据结构如下图

第二字节EPT的含义

EPT	说明
0X00	终止充电
0X01	充电完成
0X02	内部错误
0X03	过温
0X04	过压
0X05	过流
0X06	电池错误
0X07	重新配置
0X08	数据错误

0xD2(可读可写)

置1则禁止BQ500212A进入睡眠模式.要确保命令生效,要使BQ500212A不在睡眠状态.可通过放置功能正常的接受器到发射器上或者将LED_MODE对地短路.

0xD1(只读)

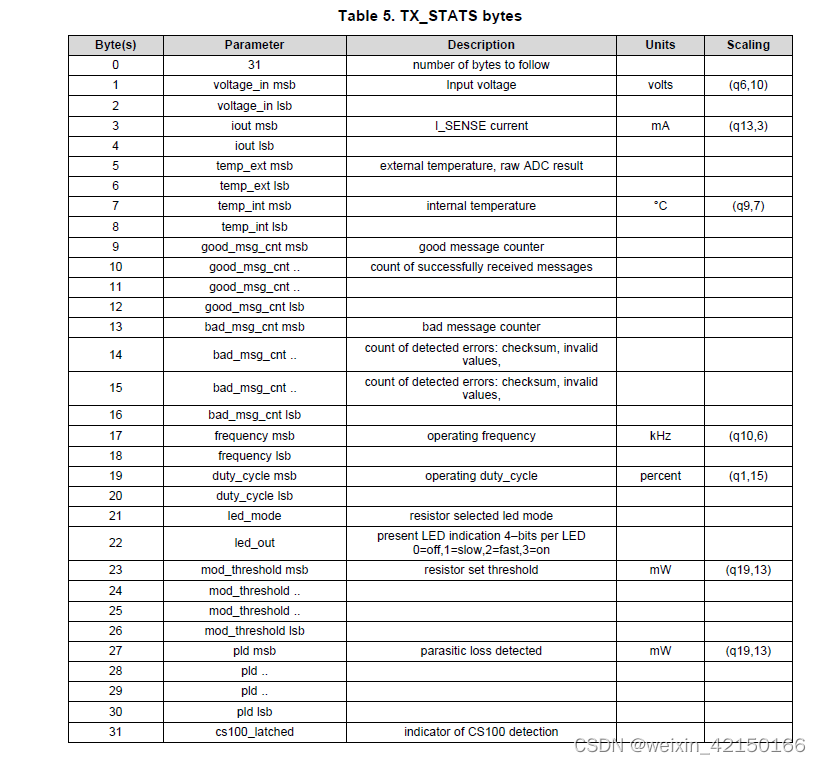

发射器相关数据,数据结构如下图

注意事项

1. 器件地址是20,但需要左移1位,即写地址是0x28,读地址是0x29
2. 没有禁止睡眠模式且没有放置接收器时,和发射器通信会失败
3. 当接收器发送充满电信息时,接收器会停止充电,且不再和接收器有通信交互(接收器相关数据不再更新)
4. 当接收器放在发射器上时已经是满电状态,此时发射器是无法读到接收器的信息如ID
5. FOD检测是根据接收器返回的接收功率大小来判断的,所以发射器的FOD配置要和接收器的FOD配置相互配合
6. BQ500212A内的寄存器在休眠状态下也不会清零,需要复位引脚有复位信号才会清零
7. (q10,6)为10位整数,6位小数,如0x0f14 = 3860,转化后为3860 / (2的6次方) = 60.3125
8. 只有产生一个复位信号时,SNOOZE才会出现脉冲;不休眠时SNOOZE也不会有脉冲信号
