1、焊缝标注方法

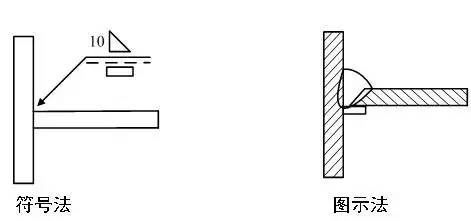

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。

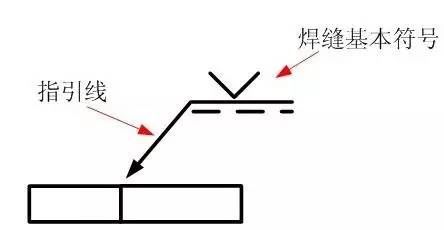

符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注

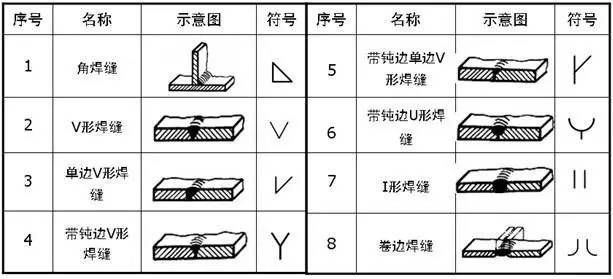

(1)焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如:

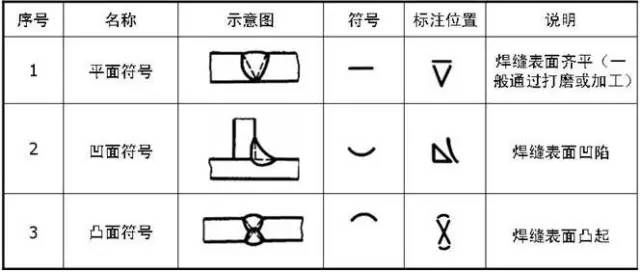

(2)辅助符号是表示焊缝表面形状特征的符号。不需要确切地说明焊缝的表面形状时可以不加注辅助符号。辅助符号配置在基本符号固定位置。辅助符号有3个。

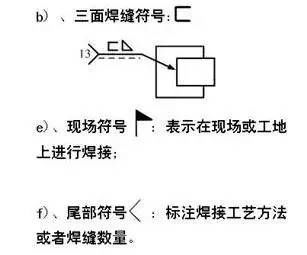

(3)补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

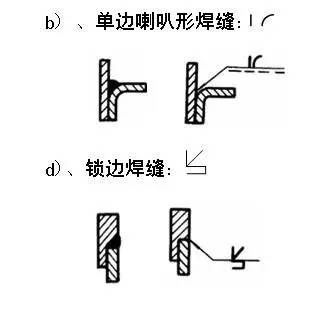

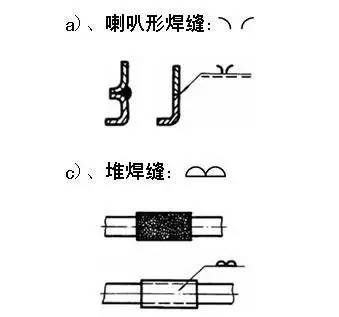

(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注

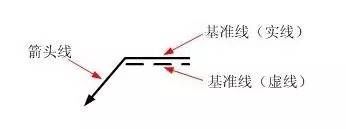

指引线由箭头线和基准线组成。

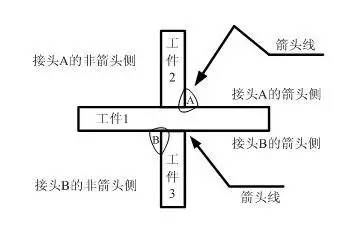

(1)箭头线:

箭头可指向接头侧和非接头侧;

箭头线相对焊缝的位置一般没有特殊要求;

允许箭头线弯折一次。

(2)基准线

基准线含有实线基准线和虚线基准线。虚线基准线可画在实线基准线的上方或下方;

焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

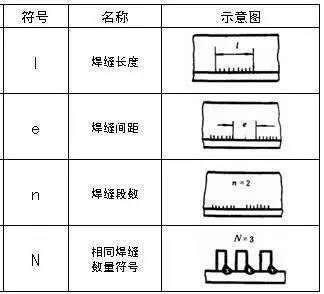

(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。焊缝尺寸符号共

有16个(详见GB/324-88)，例如:

(2)焊缝尺寸符号及数据的标注原则(如图):

焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;

坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

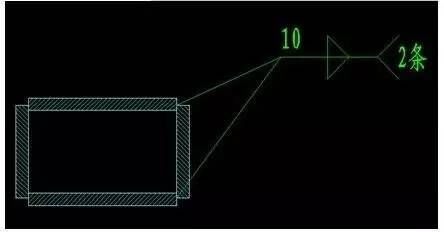

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的;

在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

6、焊接方法代号

焊接方法代号参照GB/5185-1985

例:如图表示对接接头周围焊缝。焊条电弧焊(111)在非箭头侧打底，表面齐平;埋弧焊(12)焊成的V形焊缝在箭头侧，表面也要求齐平。

7、焊接标注说明

(1)坡口尺寸的标注

对一般焊缝，只标注基本符号，不标注坡口尺寸，坡口尺寸由工艺决定;对有强度、气密性等要求的焊缝或受结构限定的特殊坡口，应标注坡口尺寸，必要时用图示法绘制坡口结构图。

(2)对接焊缝有效厚度S由工艺保证，焊后无法测量，一般不标注。

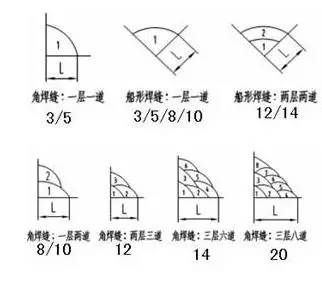

3)焊脚尺寸K的大小一般为:3、5、8、10、12、14、20

4)断续焊缝的标注

如下图:

n表示焊缝段数;

表示焊缝长度(不计弧坑);

e表示焊缝间距。

(5)常见的焊缝标注错误

(5)常见的焊缝标注错误
