基于51单片机的密码指纹识别门锁

大一期间学51单片机时做的小作品，功能如下：

1、密码解锁，输入正确的密码会提示'OPEN'，当输入密码错误次数超过三次则会提示'已锁定'；

2、指纹解锁，若该指纹存在指纹库中则会提示'OPEN'；

3、修改密码，需先输入当前密码；

4、修改指纹，有添加指纹、搜索指纹、清空指纹库，三个功能。

功能展示视频链接：

https://www.bilibili.com/video/BV11y4y187jU/

原理图的AD工程、源代码的keil工程：

链接：https://pan.baidu.com/s/1c5jMNadqDgQBc1UeQcf5yg

提取码：xt85

(一)材料

最小系统：

STC89C52芯片

11.0592MHz的2脚无源脚晶振

30pf直插瓷片电容

4.7k直插色环电阻

10uf直插电解电容

3x6轻触开关

电源系统：

USB母座

电源适配器5V2A

双公USB数据线

模块：

LED灯

5V有源蜂鸣器

4*4薄膜开关

降压模块(5V降压至3.3V，供指纹模块)

LCD12864液晶屏

AS608光学指纹识别模块

AT24C02(掉电保存密码)

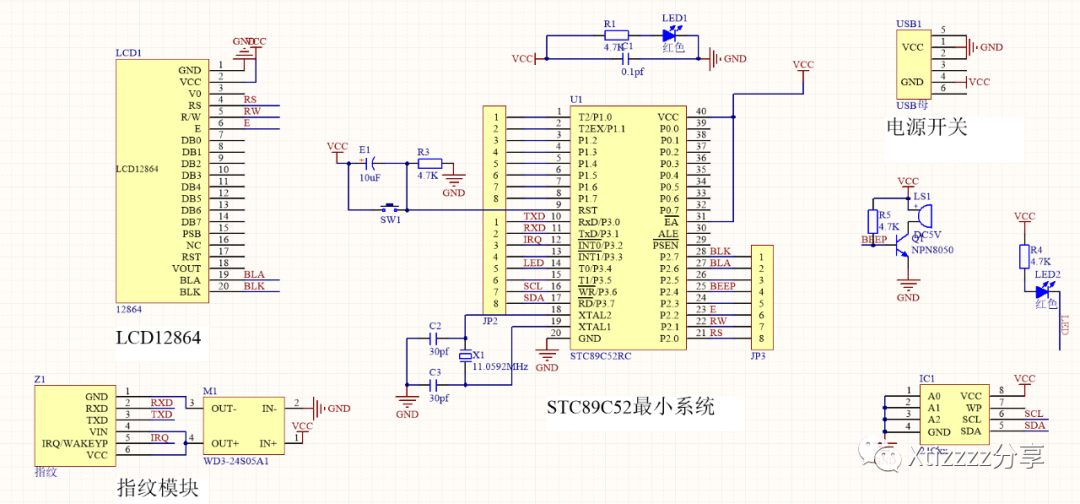

(二)原理图

注意：图中LCD的BLA背光正应该连接5V（中间最好带一个限流电阻），BLK背光负连接GND。

(三)程序

分为控制功能的程序、LCD12864驱动程序（为了节约IO口用的串行模式）、AS608光学指纹识别模块驱动程序、AT24C02驱动程序（掉电保存修改后的密码）、’4*4按键检测程序、UART程序。

(四)注意事项

在网上看了很多ATK-AS608相关的程序，大部分几乎都是一样的，可是我的模块总是无法初始化。

用串口查看，单片机发送的指令没错，指纹模块返回的应答也没问题；

找了很久发现问题出现在接收缓冲函数中：

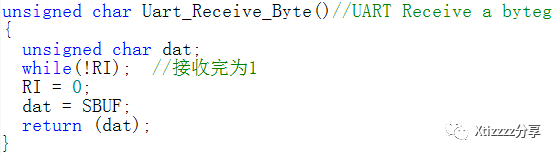

发送完指令后，跳到 FPM10A_Receive_Data( ) 函数中循环接收模块的数据，这会出现一个问题：

函数还没进入循环，模块就已经回应数据了，这就导致数据的丢失，初始化失败。

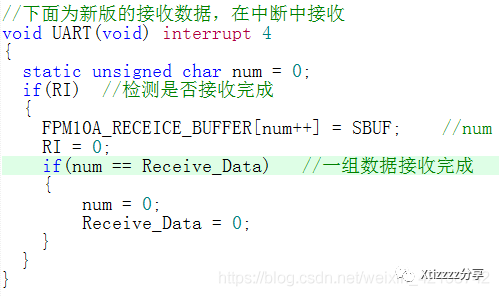

修改：添加 Receive_Data 接收数据标志位，修改接收缓冲函数，用串口中断接收数据

串口中断接收数据，在 FPM10A_Receive_Data( ) 中等待数据接收完毕，这样一来就不怕数据的丢失了。
