前言

在《第一章 ISIS 配置详解（基本功能）》中，我们已系统介绍了 ISIS 协议配置的基本要素，包括进程号、Level 类型、网络 ID 及其意义、网络类型、服务使能等基础信息。本章将深入探讨 ISIS 与 OSPF 的对比分析、DIS/DR 选举机制的意义、ISIS 协议中 DIS 的选举过程以及手动配置 DIS 的方法。我们将结合 ENSP 软件，通过逐步搭建网络拓扑的方式，带您实践学习这些知识点。

DIS

DIS的意义

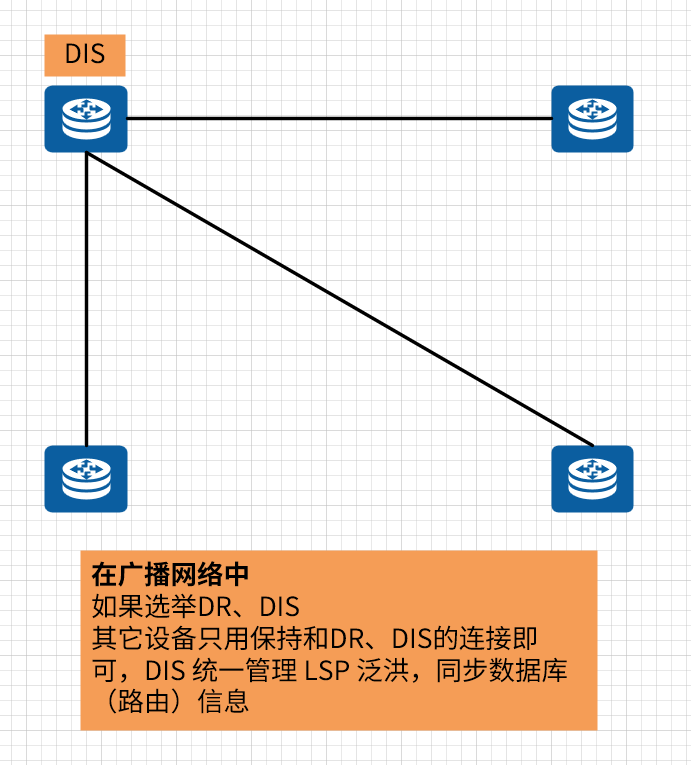

解决了网络数据库信息同步必须要全连接的问题，将邻接数量从 N*(N-1)/2 减少到 N-1，大幅降低 CPU 和带宽资源消耗。

备注：DIS/DR 只有在广播网络中才有意义，P2P网络中是没有意义的。

DIS与DR的对比

特性	ISIS DIS	OSPF DR
适用网络	仅广播型网络（BMA）	广播型、NBMA 网络
备份角色	无	有 BDR（备份 DR）
选举机制	抢占式	非抢占式
拓扑抽象	生成伪节点	无伪节点，直接描述网段
邻接关系	所有路由器仅与 DIS 建邻	所有路由器与 DR、BDR 建邻

数据配置（ENSP模拟）

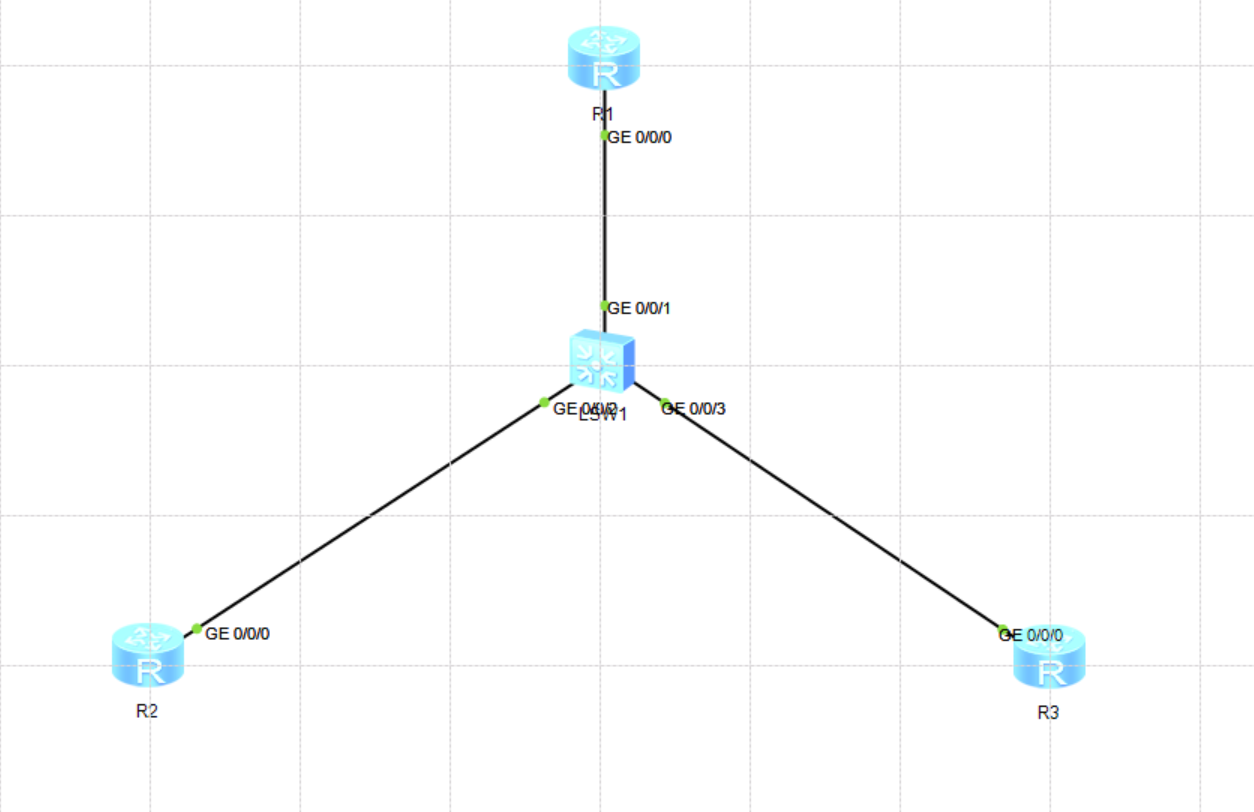

拓扑图

数据规划

设备	接口	IP	网络ID
R1	GE0/0/0	192.168.10.1/24	10.0000.0000.0001.00
R2	GE0/0/0	192.168.10.2/24	10.0000.0000.0002.00
R3	GE0/0/0	192.168.10.3/24	10.0000.0000.0003.00

配置接口IP

# R1
sysname R1
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.1 255.255.255.0

# R2
sysname R2
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.2 255.255.255.0

# R3
sysname R3
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.3 255.255.255.0

拓扑图的交换机不用配置，默认每个端口为vlan1，可以保证三台路由之间可以互通。

PING测试并查看ARP

1. PING测试确认互联互通网络正常
2. 查看ARP，可以看到每台设备的MAC信息
