西门子智能分拣系统实现（博途17）

已于 2024-01-08 15:53:17 修改
阅读量1.2k 收藏 11
点赞数 14
分类专栏： PLC 文章标签： 西门子 博途 智能分拣系统
于 2024-01-08 15:39:08 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42168040/article/details/135457832
版权
本文详细描述了一种智能分拣系统的PLC程序设计，涉及自动流程、物料识别规则、发料与搬运单元实现，以及HMI界面设计，特别强调了在没有实际硬件的情况下对模拟现场信号处理的逻辑，包括输入输出映射和料仓模拟部分。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

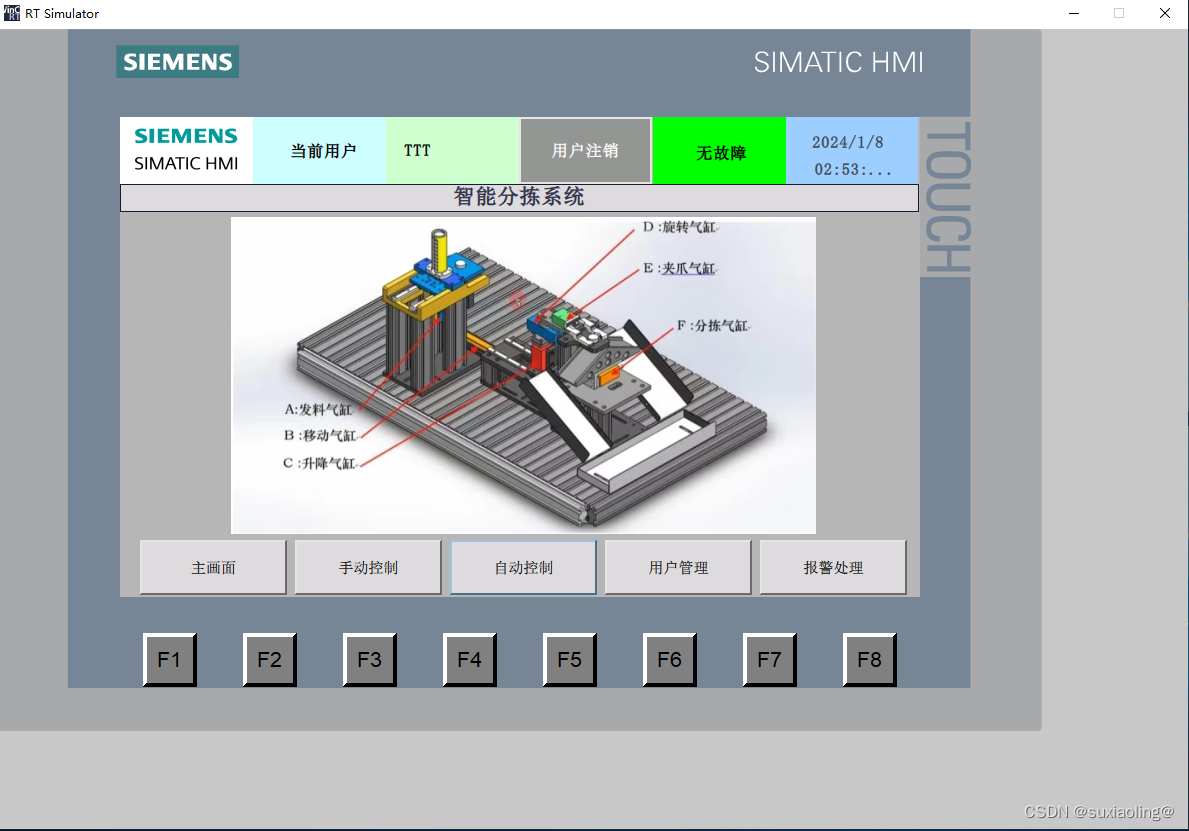

智能分拣系统设计说明

  • PLC程序结构
    在这里插入图片描述

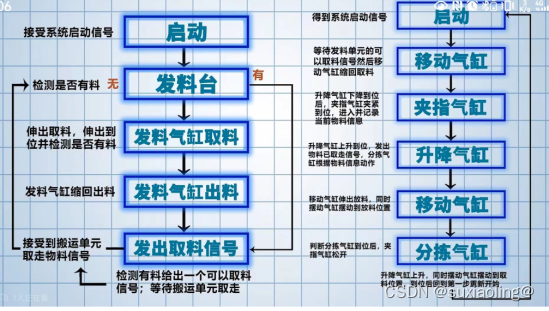

  • 自动流程说明

自动流程

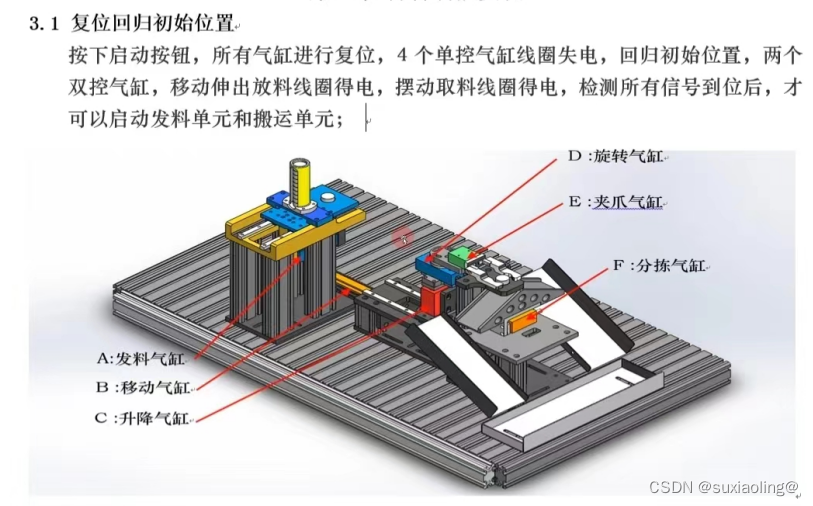

  • 回初始位置说明
    在这里插入图片描述

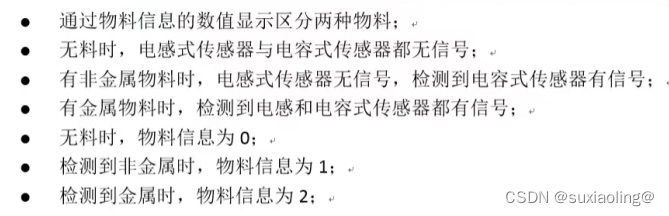

  • 分拣物料识别规则
    在这里插入图片描述

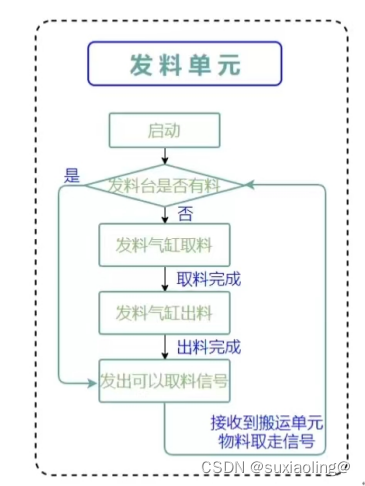

  • 发料单元实现
    在这里插入图片描述

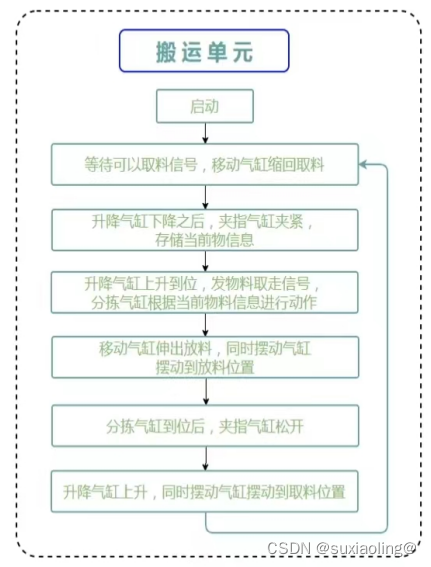

  • 搬运单元实现
    在这里插入图片描述

  • PLC程序
    在这里插入图片描述

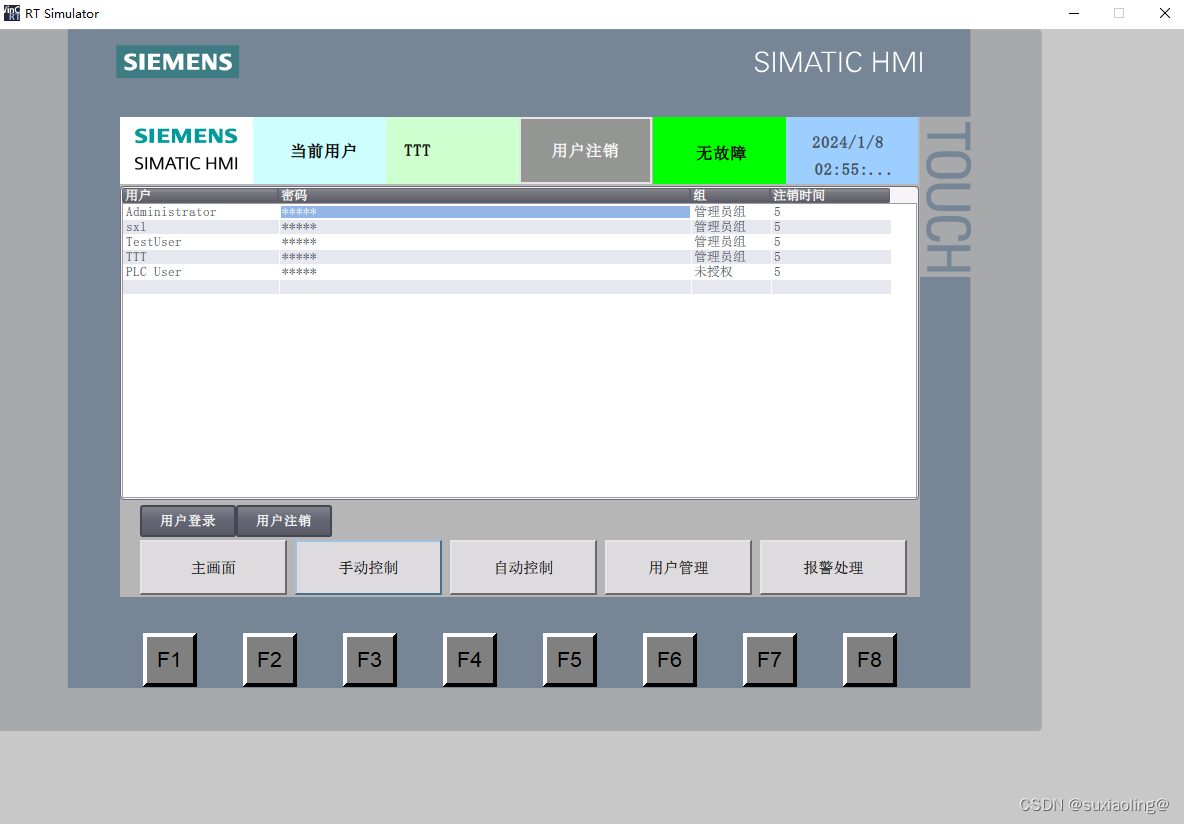

  • HMI设计

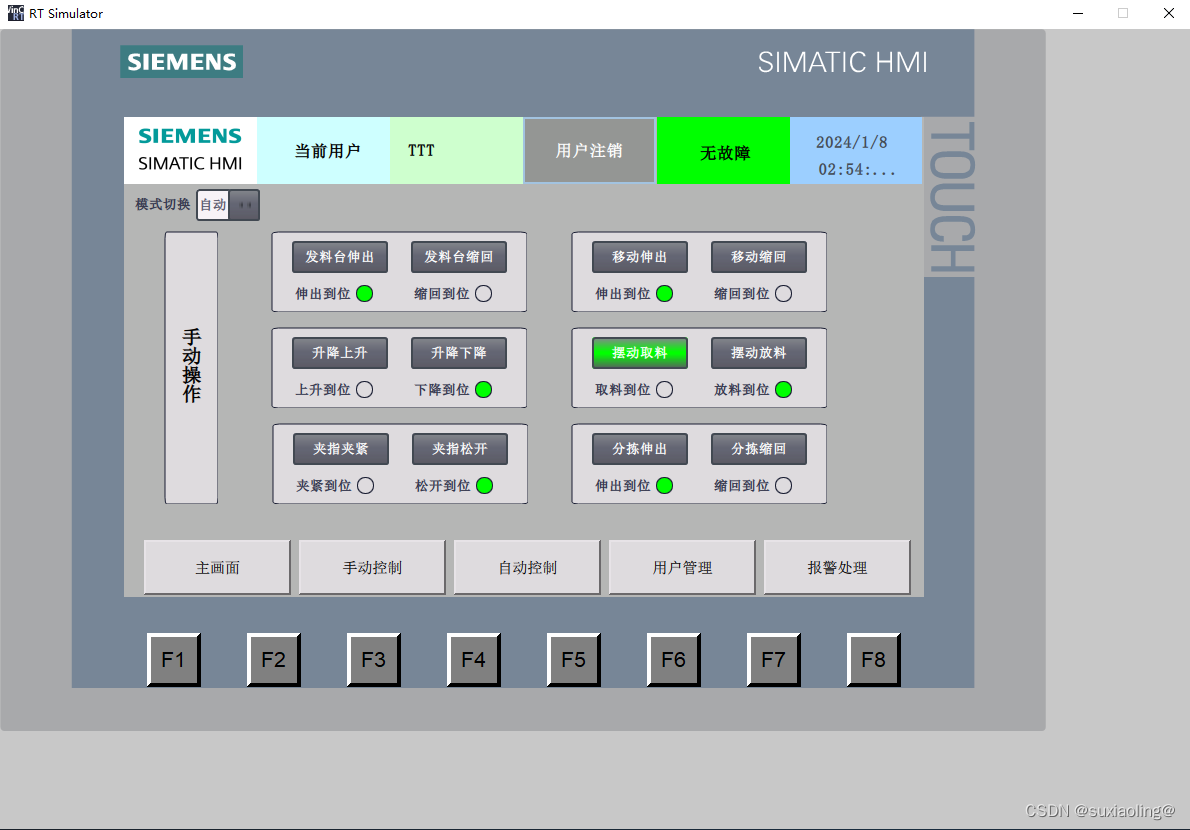

    首页手动控制

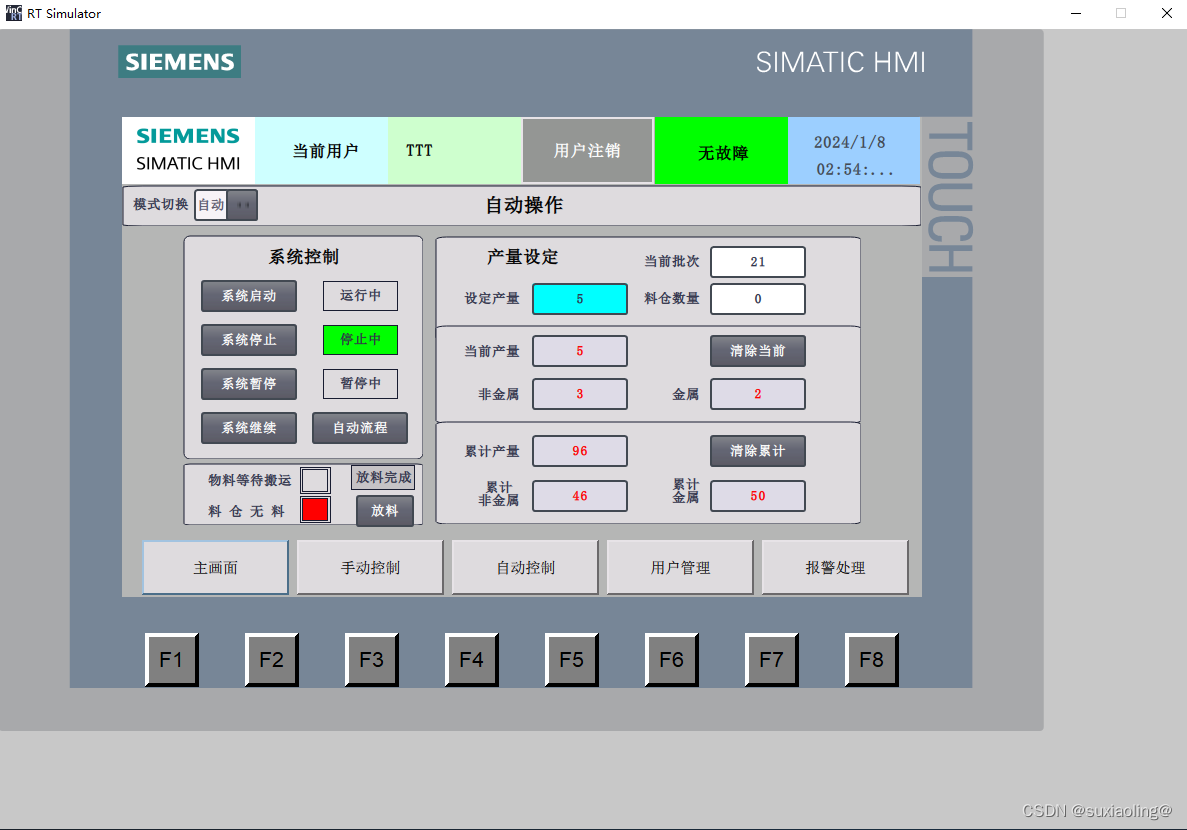

    自动控制

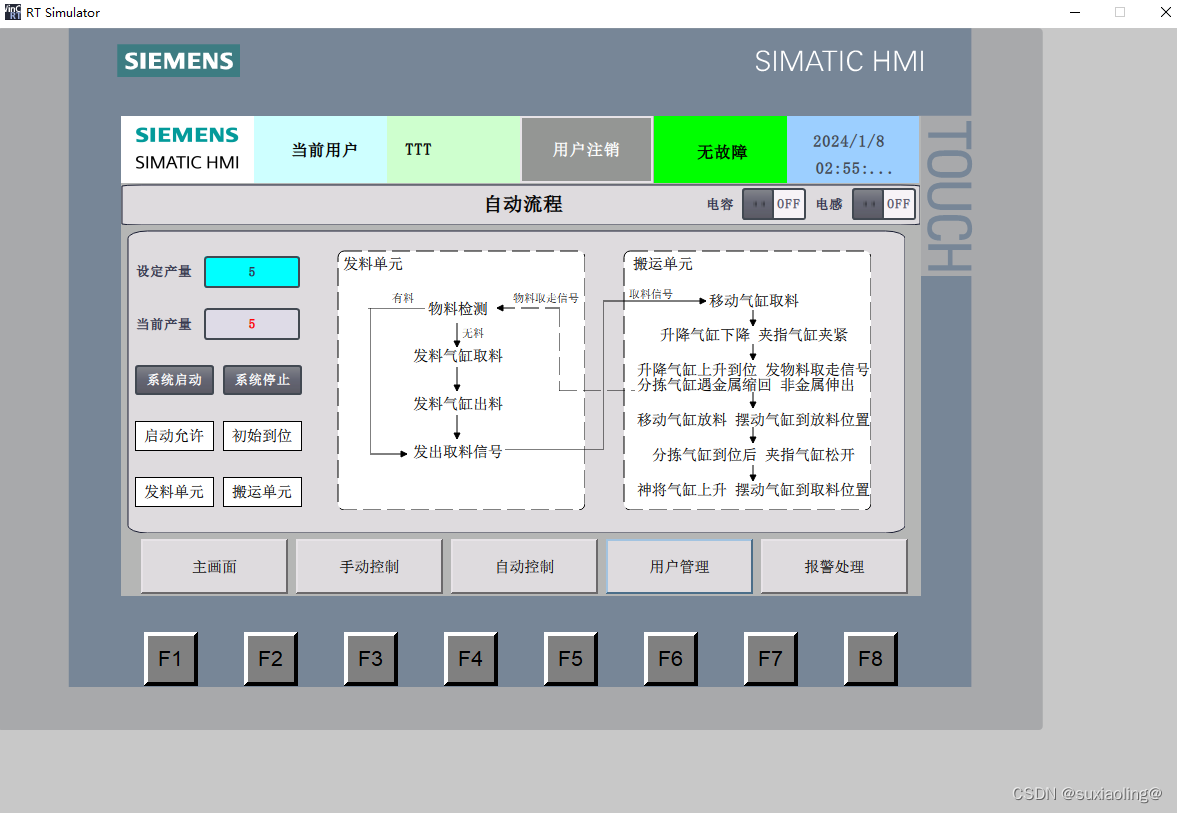

    自动流程，由自动控制画面点击“自动流程”激活
    用户管理

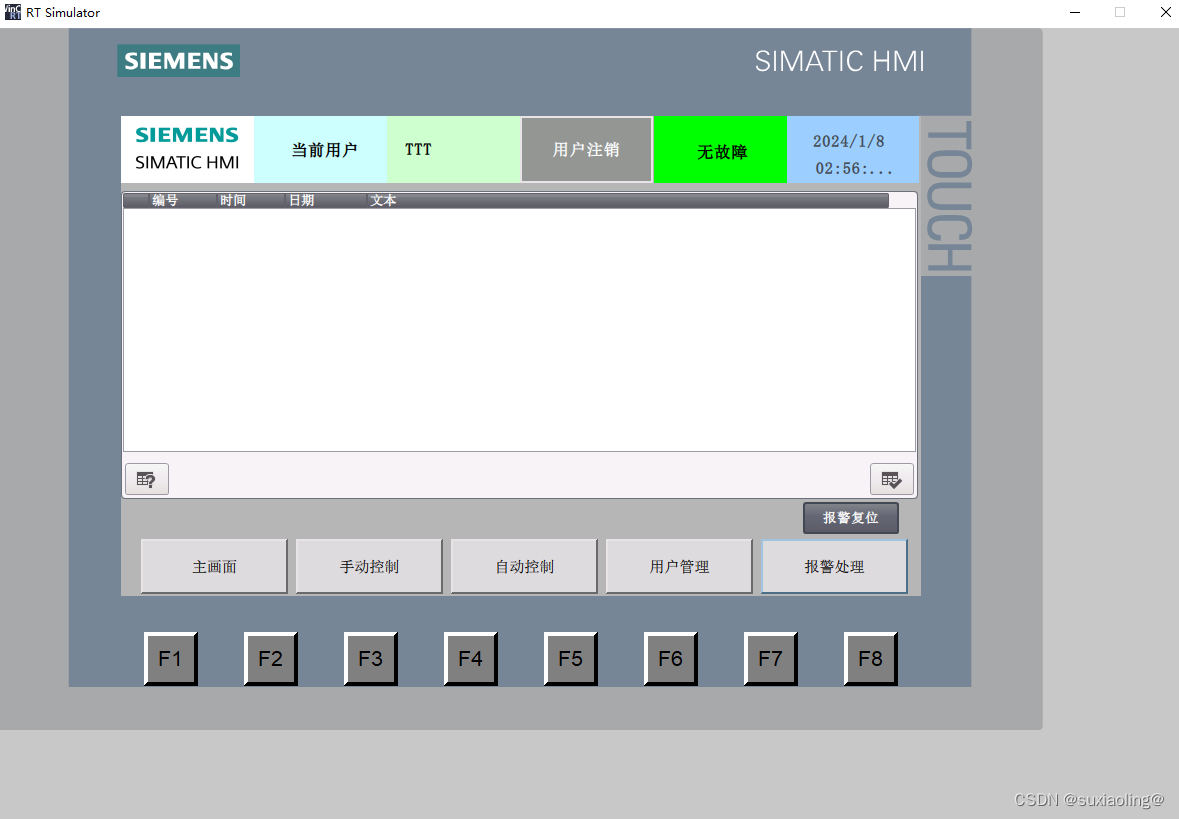

    报警处理

  • 程序代码
    智能分拣系统实现

PS：由于没有实际硬件，本程序增加了模拟现场信号处理部分逻辑（输入输出映射和料仓模拟部分）

料箱输送线程序，有合流和分拣，个人认为精华部分是WCS和PLC的Socket接口和分拣控制程序
