常见电容器简介

最重要的知识点：电容单位换算：1F=1000000uF;1uF=1000nF;1nF=1000pF;

1.贴片电容（容量较小，一般只应用101，102，103，104，105，106这些）

贴片电容是目前最为广泛应用的，体积小是最大的特点，常规封装有0603，0805，1206，尺寸同电阻的相似，但是贴片电容的丝印不在表面标出，也无极性之分,之所以有一些贴片电容有颜色之分，只是厂家不同而已，需要注意的是贴片电容的介质选择，即COG,NPO,X7R,Y5V,X5R等多种，命名依据公司而定，其实质是一种区别电容各种参数好与坏的评级，其中COG与NPO的稳定性是最好的，定义为Ⅰ类-超稳定级，X7R定义为Ⅱ类-稳定级，Y5V定义为Ⅲ类-能用级。

COG(NPO)贴片电容属于温度补偿型电容。它的容量稳定，几乎不随温度、电压、时间的变化而变化。尤其适用于高频电子电路。因为稳定性很高，相对而言价格就比较高，所以一般应用在高频电路中。

X7R级-这类电容较稳定，常用于电路的滤波，耦合，旁路，在外界温度变化下，电容容量的变化达到15%左右，是常用器件。

Y5V级-这类电容误差很大，最高达80%。

2.瓷片电容（与贴片电容一样容量较小）

瓷片电容应该是在校学习期间最长使用的元器件之一，也是最多见的，常用于对设计精度要求不高的电路（瓷片电容无法承受群脉冲），较为少用，用的比较多的应该是他的升级款-高压瓷片电容，高压瓷片电容可以在高压电路中担当旁路电容的作用，与Y安规的作用相似，可以优化电路过EMC，但是在实际应用中，一定不可以将高压瓷片电容接在零火和地之间，因为高压瓷片电容一旦失效，有可能出现短路现象。（而薄膜电容器失效后，一般呈开路状态）

瓷片电容

高压瓷片电容

3.电解电容（电解电容具有很大的容量）

电解电容存在极性，且不小心安反，会引发爆炸，电解电容用于电源输出部分的滤波，在输入部分起到滤波加储能作用，实际应用将在进阶篇详细介绍。

最值得比较的就是钽电解与常用的铝电解之间的区别，铝电解价格低廉，钽电解的价格相对而言就非常高了，其实际性能自然也是超越了电解电容，且体积小于铝电解电容，因此应用范围不广，一般用于追求小体积且不在意经费的产品中。

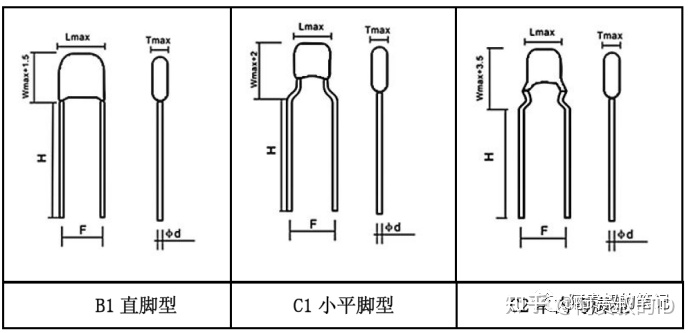

4.独石电容

直接上独石电容命名范例；

容我赘述一部分，后续就由大家自己脑补了。

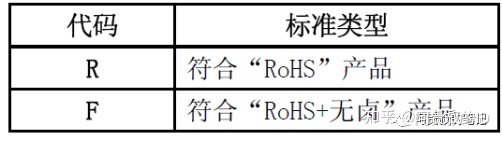

05B103K500BF3C1A5R，这么长的一个命名，当然!我们是绝对记不住的，自然也不需要全部记住，每一个代码所对应的表格阿贵叔都进行了整理，并且一部分一部分的隔开

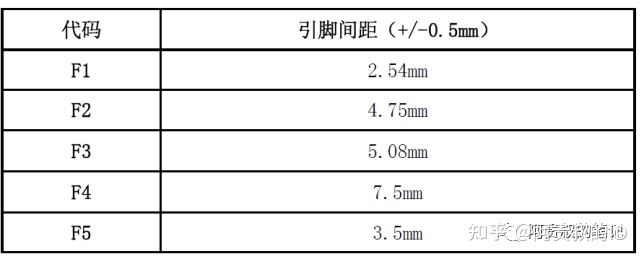

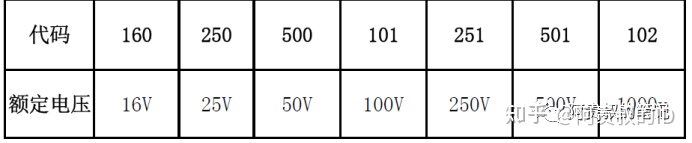

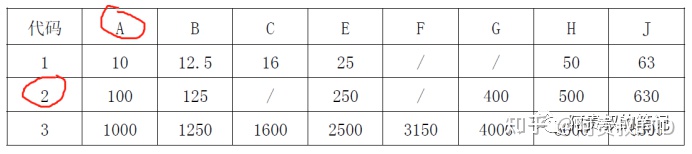

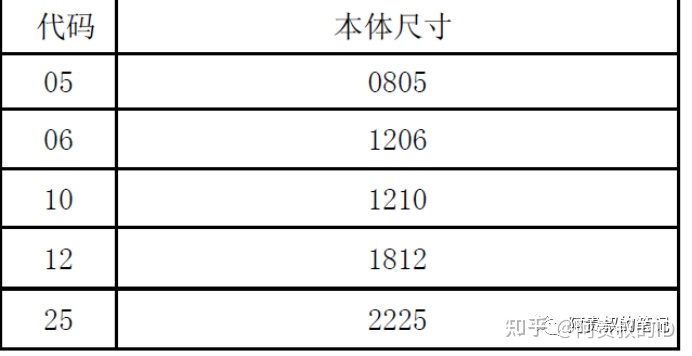

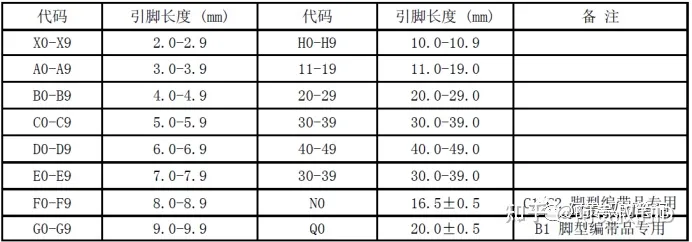

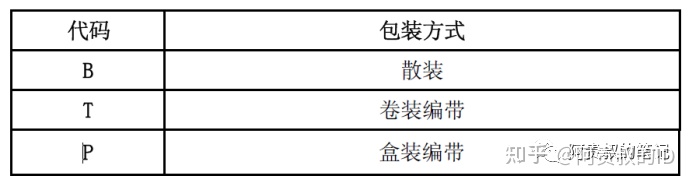

例如标识为（1）的代码05对应表中的尺寸为0805，这样，后续的每一个片段也就一一对应着表格读取出来了，我们实际设计应用中，只需要认得清尺寸，容量，额定电压，脚距就可以了。

（1，2）

（3）

（4，5，6）

（7）

（8，9，10）

（11）

（12，13）

（14，15）

（16，17）

（18）

5.安规电容

安规电容分为多种，有X型与Y型之分，X安规电容其实也属于MKP电容（电磁炉中常用）MKPH、MKP型电容是一种金属化薄膜高压大电流电容，用于电磁炉的滤波及抑制电磁波的干扰电路中。主要特点有：

（1）采用无感卷绕，适用于高频电路之中；

（2）具有耐高压及大电流的优良性能；

（3）采用耐高温阻燃塑壳，阻燃环氧树脂封装；

（4）高频介质损耗小。

可以理解为X安规电容是经过国家安规认证的MKP电容，差别在于安规电容失效后，会引发断路，而单独的MKP电容在失效后有一定概率会短路，会导致零火短接，破坏后续电路。

那什么是X电容，什么是Y电容呢?

其实我们都了解我们平时使用的电源是分为零线，火线和地线的，这个地线不同于平时电路里我们画的GND，这个地线是直接连接大地，（区分真GND与假GND，会在后续文章解释，欢迎大家关注），X电容的作用是连接在零线与火线之间，用于差模滤波，而Y电容主要接在零线与GND,火线与GND，前级与后级大地之间，起到共模滤波，因此，X安规电容是uf级，Y安规电容是nf级，拿X型安规电容举例，分为X1,X2,X3三种，在最新的标准中取消了X3，因此现在只有X1和X2两种规格，X1安规能承担2.5KV到4KV的高脉冲电压，X2则是只能承担最大为2.5KV的高脉冲电压，在介绍电源和EMC等测试的时候安规电容会显得十分重要，这里不再过多的赘述，最后附上图片；

6.金属膜电容

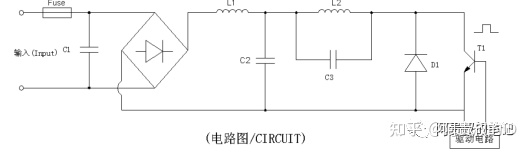

下图为实际电磁炉电源部分应用电路--标号为C1,C2,C3分别对应安规电容，MKP电容，MKPH电容。

C1:跨线电容，用于吸收负载电路对电网的谐波干扰,改善电网功率因数

C2:滤波电容，用于减少电网对负载电路的谐波干扰。

C3:谐振电容(Resonant capacitor)，和其它电路元件（电感）组成振荡电路，产生所需要的电磁振荡。

三种电容一起用于电磁炉的滤波和抑制电磁波干扰

MKP电容，与MKPH电容是一种高压大电流电容，用于电磁炉的滤波和抑制电磁波干扰的电路中

7.涤纶电容

涤纶电容：具有稳定性好、可靠性高等特点,广泛用于滤波、耦合和计时电路以及各种电子设备和通讯器材的直流和脉冲电路中.型号命名方法依据国家标准GB2470执行。

一般由四个部分组成：
第一部份:电容器主称.

第二部份:卷绕材料,L 代表聚酯薄膜,BB 代表聚丙烯薄膜.

第三部份:分类.

第四部份:序号

产品具体命名方法如下:

CL11 型产品命名

C 电容器主称
L—代表聚酯膜

“1”代表电极为箔式，“1”代表CP线同向引出结构.

以这两张图为例，下面详细给出每一个代码所代表的内容的表格；

2A对应额定电压就是100V，特殊电压值160V用160表示，1200V用1K2表示，1500V用1K5表示。

标称容量：读法与贴片电阻的读法相似，前两位表示大小，第三位表示0的个数，单位为pF

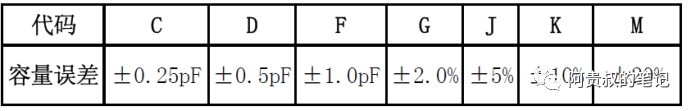

容量误差。

8.法拉电容

图示为法拉电容的三个尺寸，因为颜色金黄，法拉电容又称黄金电容，又因为普通电容器容量大概在10000-40000微法，而法拉电容容量高达数千法拉所以又称为超级电容，特点在于充电速度快，循环寿命长，深度充放电循环使用次数最高有50万次，能量转换效率高达90%,是一种绿色环保能源，但是缺点也十分明显，耐压偏低，最新的也不过二十多伏，所以如果要使用，就必须伴着过压保护电路，
