OSPF中配置缺省路由实验简述

OSPF中配置缺省路由实验简述
缺省路由（Default Route）是指在路由表中没有匹配到目标网络的情况下，将数据包发送到默认网关的路由。
通常在边界路由器或者默认网关上配置。当一个路由器收到一个数据包时，它会首先查找路由表以确定数据包的目标网络。

需求：R2 R3均需要访问销售部和财务部，但不知道销售部和财务部网段，
配置缺省路由，使数据报文走链路1和2，链路3做为备份链路。

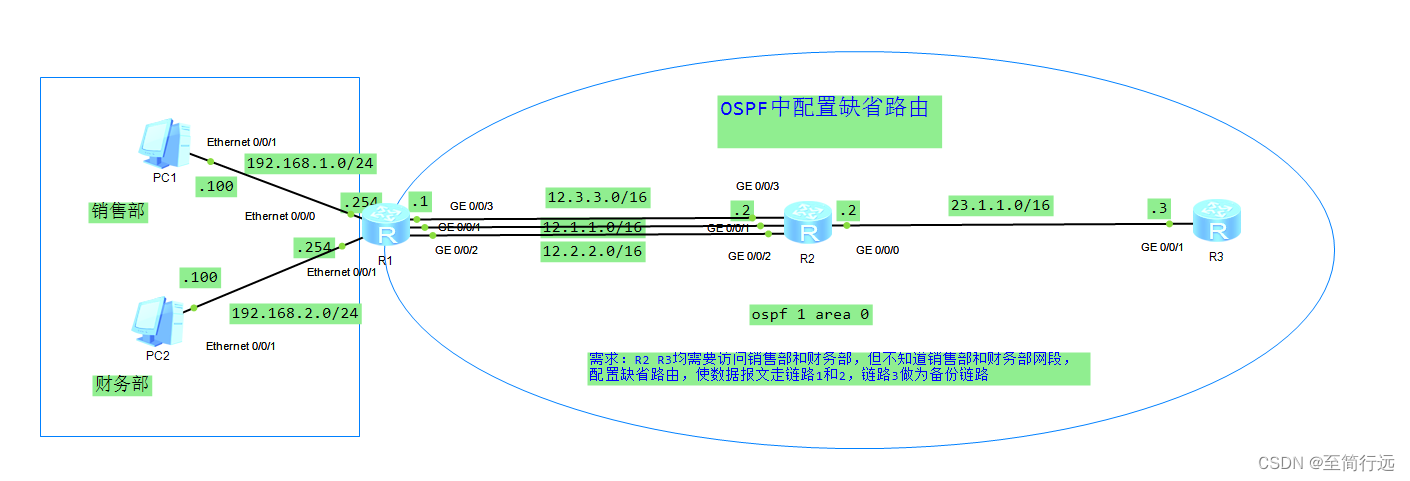

实验拓扑图：

实验基础配置：
销售部电脑：192.168.1.100/24/192.168.1.254
财务部电脑：192.168.2.100/24 /192.168.2.254

r1:
sys
sysname r1
undo info enable
int g0/0/1
ip add 12.1.1.1 16
quit
int g0/0/2
ip add 12.2.2.1 16
quit
int g0/0/3
ip add 12.3.3.1 16
quit
int e0/0/0
ip add 192.168.1.254 24
quit
int e0/0/1
ip add 192.168.2.254 24
quit
ospf router-id 1.1.1.1
area 0
network 12.1.1.0 0.0.255.255
network 1.1.1.1 0.0.0.0
network 12.2.2.0 0.0.255.255
network 12.3.3.0 0.0.255.255
quit
quit

r2:
sys
sysname r2
undo info enable
int g0/0/1
ip add 12.1.1.2 16
quit
int g0/0/2
ip add 12.2.2.2 16
quit
int g0/0/3
ip add 12.3.3.2 16
quit
int g0/0/0
ip add 23.1.1.2 16
quit
ospf router-id 2.2.2.2
area 0
network 12.1.1.0 0.0.255.255
network 23.1.1.0 0.0.255.255
network 2.2.2.2 0.0.0.0
network 12.2.2.0 0.0.255.255
network 12.3.3.0 0.0.255.255
quit
quit
ip route-static 0.0.0.0 0 12.1.1.1 配置缺省路由
ip route-static 0.0.0.0 0 12.2.2.1 配置缺省路由
ip route-static 0.0.0.0 0 12.3.3.1 pre 100 tag 100333 配置缺省路由

r3:
sys
sysname r3
undo info enable
int g0/0/1
ip add 23.1.1.3 16
quit
ospf router-id 3.3.3.3
area 0
network 23.1.1.0 0.0.255.255
network 3.3.3.3 0.0.0.0
quit

ip route-static 0.0.0.0 0 23.1.1.2 配置缺省路由

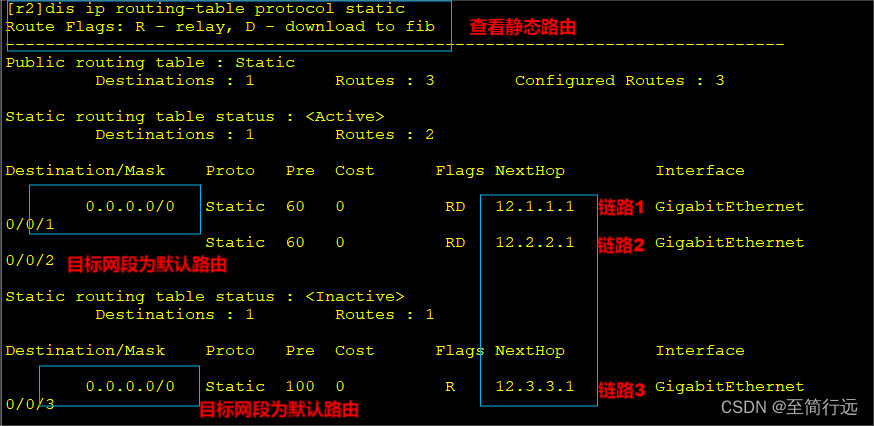

配置r1 -r3完成，在r2上查看全局路由表，测试与销售部和财务部连通性

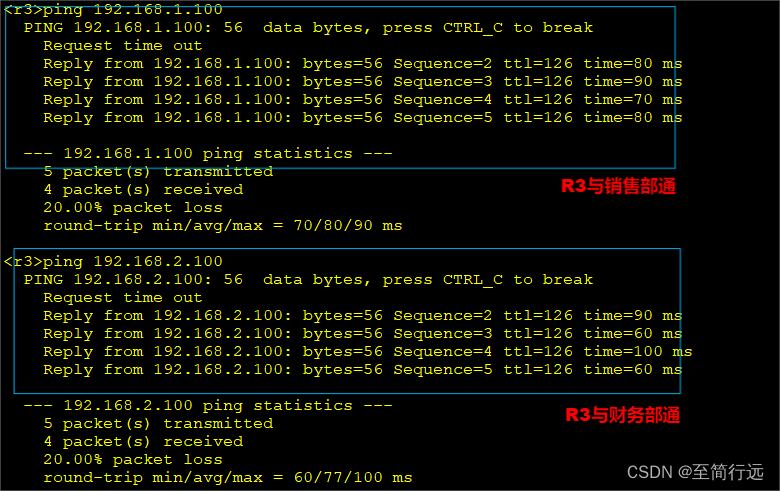

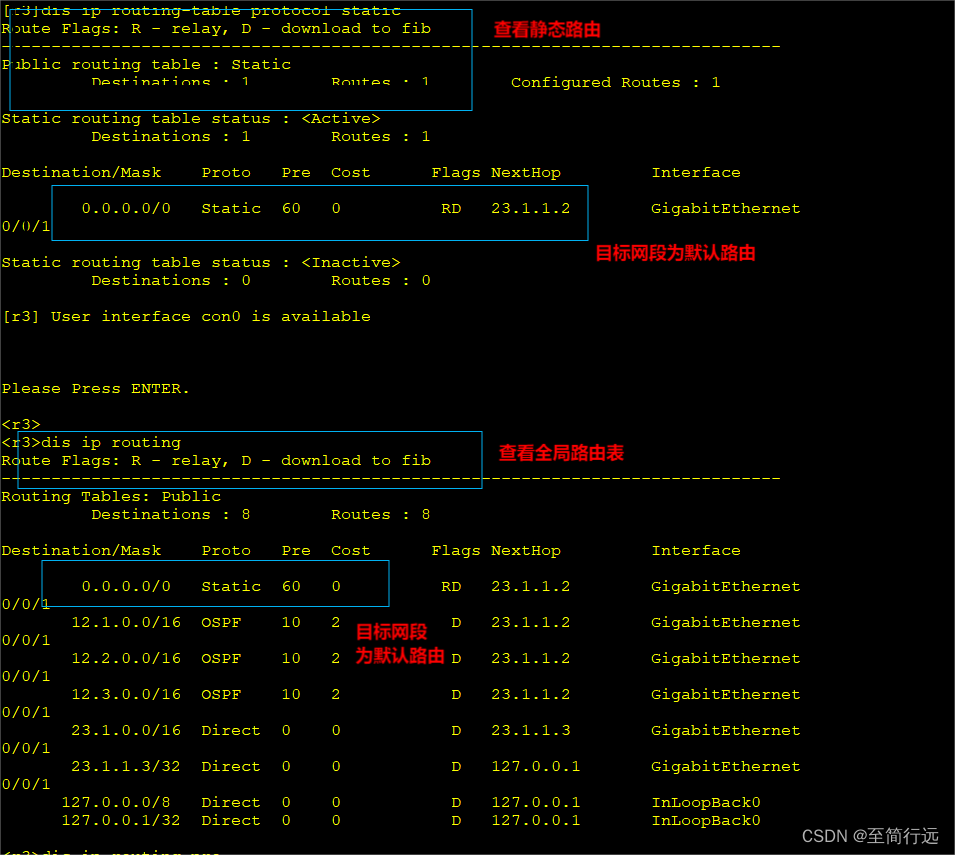

配置r1 -r3完成，在r3上查看全局路由表，测试与销售部和财务部连通性


实验完成。
