单相单电容电机在220V电压的单相电网中应用很广泛。家用的水泵电机、空调、冰箱等基本都是这种电机。工厂也有很多单相小电机是这种样式的。

单相单电容电机的线圈有两组绕组，分别为主绕组（运行绕组）和副绕组（启动绕组）。两组绕组串联嵌入在电机定子硅钢片中。绕组三根接线引出在电机外面。

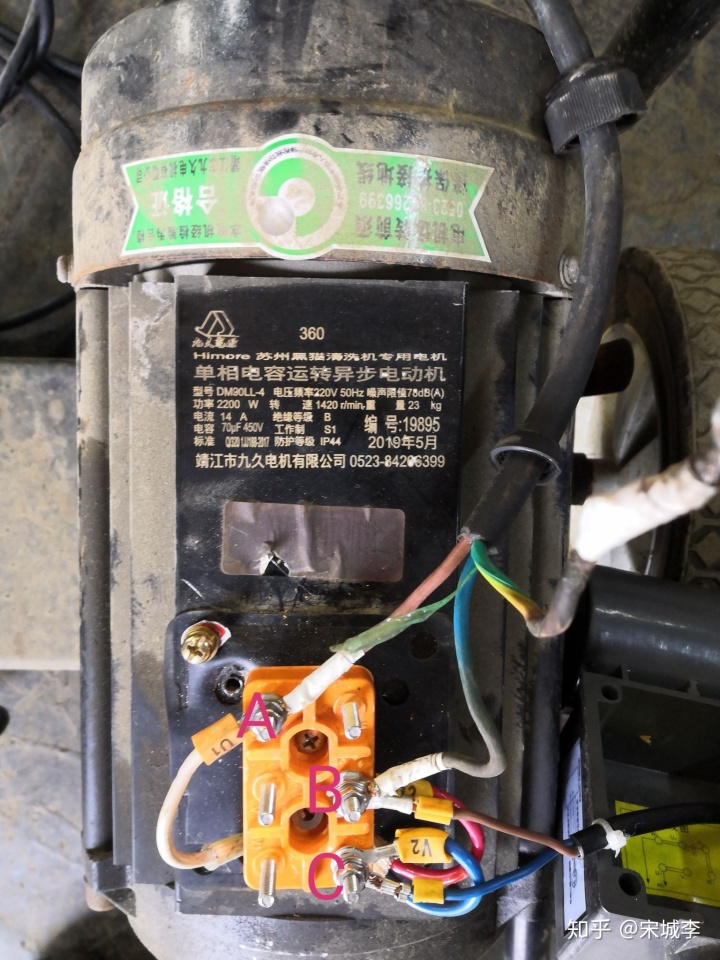

如上图白、蓝、红为电机引出线。蓝、棕较细的两条线为电容引线。如果我们没有接线图，如何接线呢？

假设三条线分别为A、B、C。我们用万用表分别测AB、BC、AC间的电阻，记作a、b、c，可得a<c<b，且a+c=b。BC间的电阻最大，可确定A线为两绕组的公共端。AB间的电阻最小，为运行绕组的两端。AC为启动（或启动且运行）绕组。启动绕组串电容后再与运行绕组并联。A、B接AC220V的L线和N线。地线接在电机上的接地端子上。

这种电机一般不允许反转。要反转只需把电源接在A、C端即可。但启动绕组电阻大，电流小（I=U/R），所以功率（P=UI）小，带不了负载。除非启动绕组和运行绕组完全一样，那样就可以不分主、次了。
