编写于：2022.06.23
更新于：2023.04.07

1前言

本人交通工程专业，研一论文实验需要在一条双向4车道高速公路上制造一个事故点，模拟高速公路交通事故，起初想着只能二次开发才行。后来读了知网的一些文献，发现其实用VISSIM的停车场（Parking Lots）模块结合停车路径和停车时间分布即可。然后就一直没有碰VISSIM了。

不得不说VISSIM其实挺好用的，本科只要是交通工程的都学过，当然也有一堆缺点：例如破解版只有4.30，并且每次还需要修改电脑时间才能用，没有中文选项。

虽然5.00和5.20等等之后的版本有中文，但要么是学生版，要么是教学版，com接口用不了，路网长度、仿真时间有限制，作为一个穷学生也买不起正版，毕竟一个版本10万以上。而且PTV公司也比较坑，要花钱升级新版本，我们整个交通系也只有一个正版的8.0好像，每次只能一个人用插U盘。

当然现在已经告别VISSIM了，毕竟有了SUMO，相比于VISSIM的com接口，SUMO真是好用多了traci直接通过python导入随便用，而VISSIM4.3推荐的语言是VB和JS，作为一个只会python的有点难。不过尽管VISSIM好多缺点，但是有一个最好的就是可视化，可以很真实的给相关人员展示。

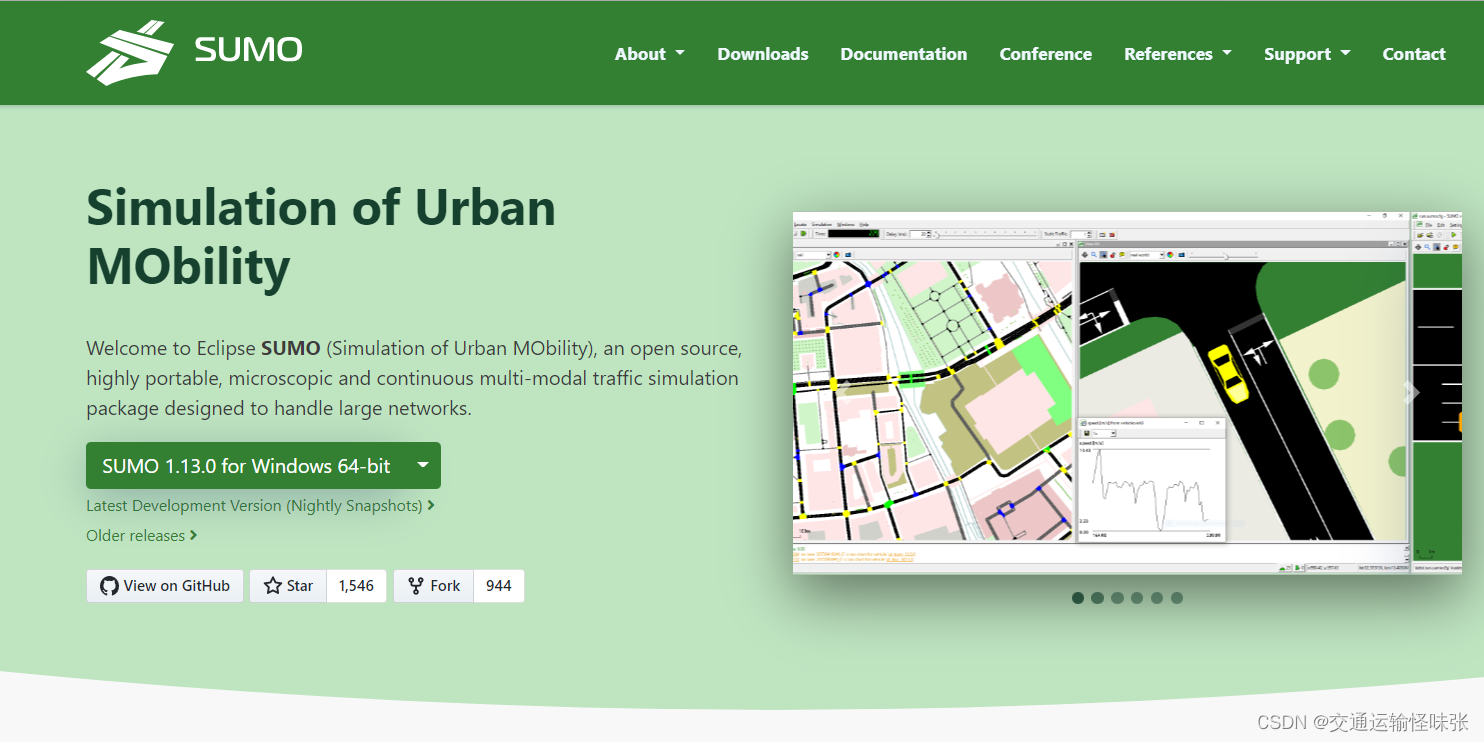

所以我的建议是两个软件都用，各有千秋。VISSIM可以快速上手，SUMO中的模型还是不太好（目前最新版1.13.0），全英文，教程还有软件汉化等方面资料贼少，需要自己探索。官网：Eclipse SUMO - Simulation of Urban MObility

在这里插入图片描述
因此对于VISSIM还有最后一点残念的我，在研二暑假总结一下com接口相关内容，结合网上教程(真的是五花八门，有用的少的可怜)，算是给VISSIM画上个句号。

2是否能通过python调用

答案是肯定的！

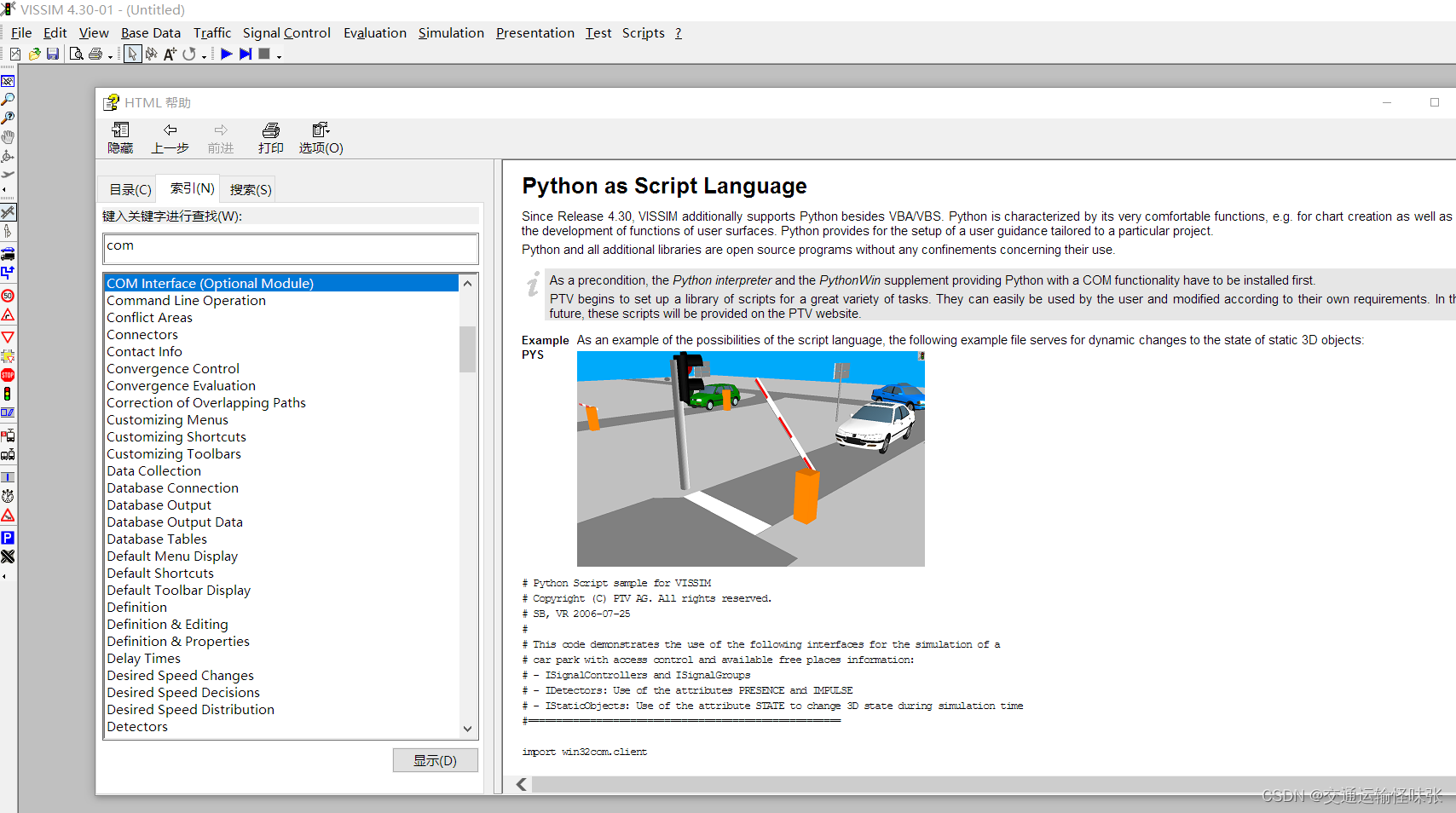

翻看4.3版本安装目录下doc文件夹下全部自带资料（pdf文档）也没找到一个python有关的，不过最后还是在软件内部找到一个，侧面说明了4.3版本其实可以支持python语言，尽管官方文档没有说，这也坚定了我接下来尝试的信心。
在这里插入图片描述
这个代码建议稍微看一看，它是用python2写的而且各种函数还不完整，本人试了一下报错很多，但是可以作为一个例子提供一些思路。

3一些相关的调用命令

下面是一些本人后来研究的一些调用命令。

编辑器：PyCharm 2021.1 (Professional Edition)

解释器：python3.9

VISSIM：4.30

3.1创建路网

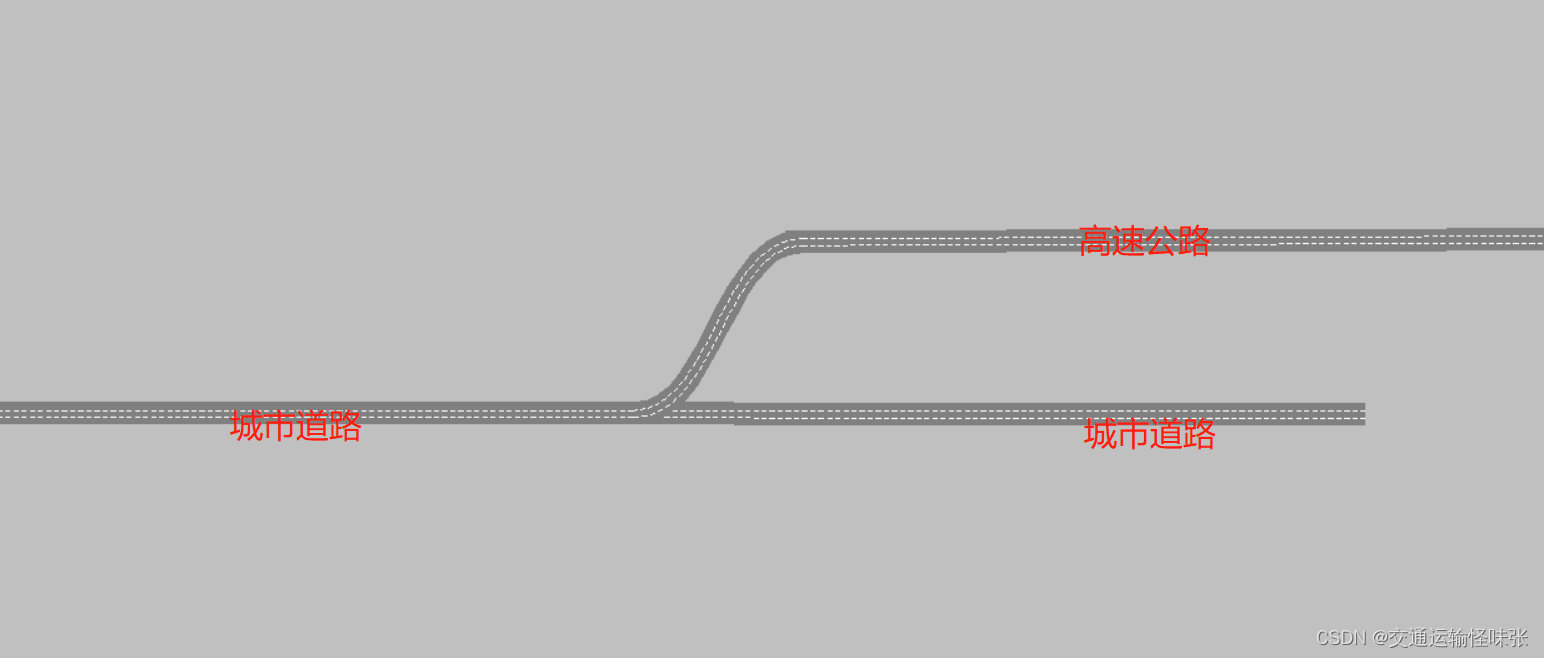

通过VISSIM直接创建一个单向3车道的城市道路并且分流一部分车辆驶入高速公路，一部分继续在城市道路行驶。总共有2000辆，车辆构成默认，仿真时间600s。（建议直接手动创建，用代码会有点麻烦）。

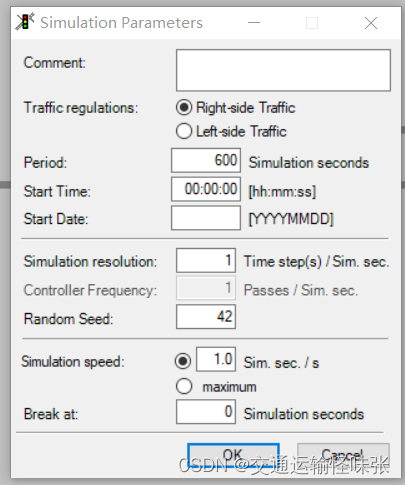

对于仿真时间这里一定要重点设置一下，搞不懂的可以去看手册，必须像我这样设置，也就是仿真里面的1s等于现实里的1s。
在这里插入图片描述

然后会出现一个**.inp文件**，这里面有vissim仿真运行的所有信息。

下面就通过python调用vissim，具体还需要一些文档就是vissim安装文件夹下的com接口那个文档，虽然用不上但是会给我们python代码提供思路。
在这里插入图片描述

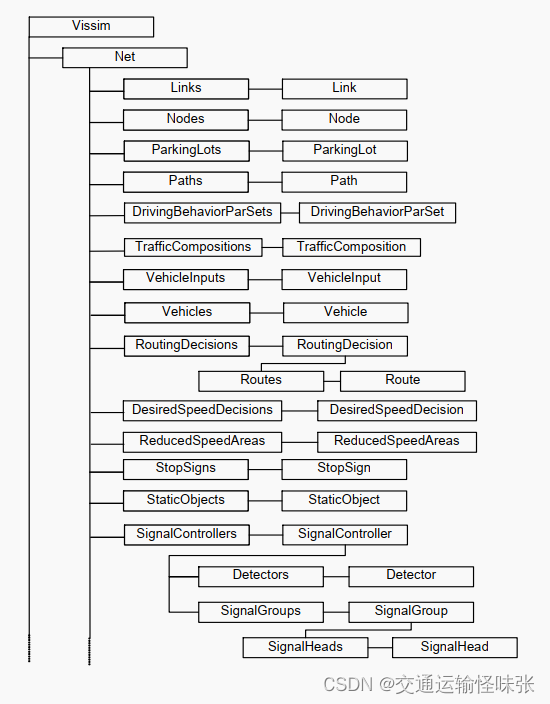

其中有一个图也很重要：

3.2仿真参数设置

连接vissim，并进行主要仿真参数的设置。

#0.导入库（具体这个库参考其他资料）
import win32com.client #主要库
import time #不重要

#1.连接VISSIM并创建VISSIM对象
vissim = win32com.client.gencache.EnsureDispatch("Vissim.Vissim.430") #最后数字为版本号
print(vissim)

#2.加载路网(我们在绘制路网的时候通常会导入一张背景图，然后在上面绘制，注意这里仅加载路网不加载背景图)
filename = r"G:\python_VissimCom\01 obtain vehicle information\basehighway.inp" #好像不能用相对路径
vissim.LoadNet(filename)

#3.仿真参数设置

#仿真时长
period = vissim.Simulation.Period #读取仿真时长
print("仿真时长：",period)
period = vissim.Simulation.AttValue('Period') #另一种方式读取
print("仿真时长：",period)
vissim.Simulation.Period =3600    #更改仿真时长为3600s
print("仿真时长：",vissim.Simulation.Period)
vissim.Simulation.SetAttValue('Period', 1200) #另一种方法更改
print("仿真时长：",vissim.Simulation.Period)
#随机种子
randomseed = vissim.Simulation.RandomSeed  #读取随机种子
print("随机种子：",randomseed)
vissim.Simulation.SetAttValue('RandomSeed', 35) #更改随机种子
print("仿真时长：",vissim.Simulation.RandomSeed)

<win32com.gen_py.VISSIM_COMServer 4.30 Type Library.IVissim instance at 0x1769233895280>
仿真时长： 600.0
仿真时长： 600.0
仿真时长： 3600.0
仿真时长： 1200.0
随机种子： 42
仿真时长： 35

这里我们设置完成了，需要注意我们原始路网仿真时间设定为600s，然后更改为3600s，再更改为1200s，那么我手动打开.inp文件，里面的仿真时间会不会变成1200s？答案是不会的，所以我们可以在python里面任意操作，都不会影响基础路网信息。

设置好仿真参数就可以开始运行python代码进行仿真。

#仿真形式
# #仿真连续运行到结束
# vissim.Simulation.RunContinuous()
#仿真单步运行
for i in range(1,601): #仿真时长
    print(i)
    vissim.Simulation.RunSingleStep()#一步一步仿真直到仿真时间结束
#停止仿真
vissim.Simulation.Stop()

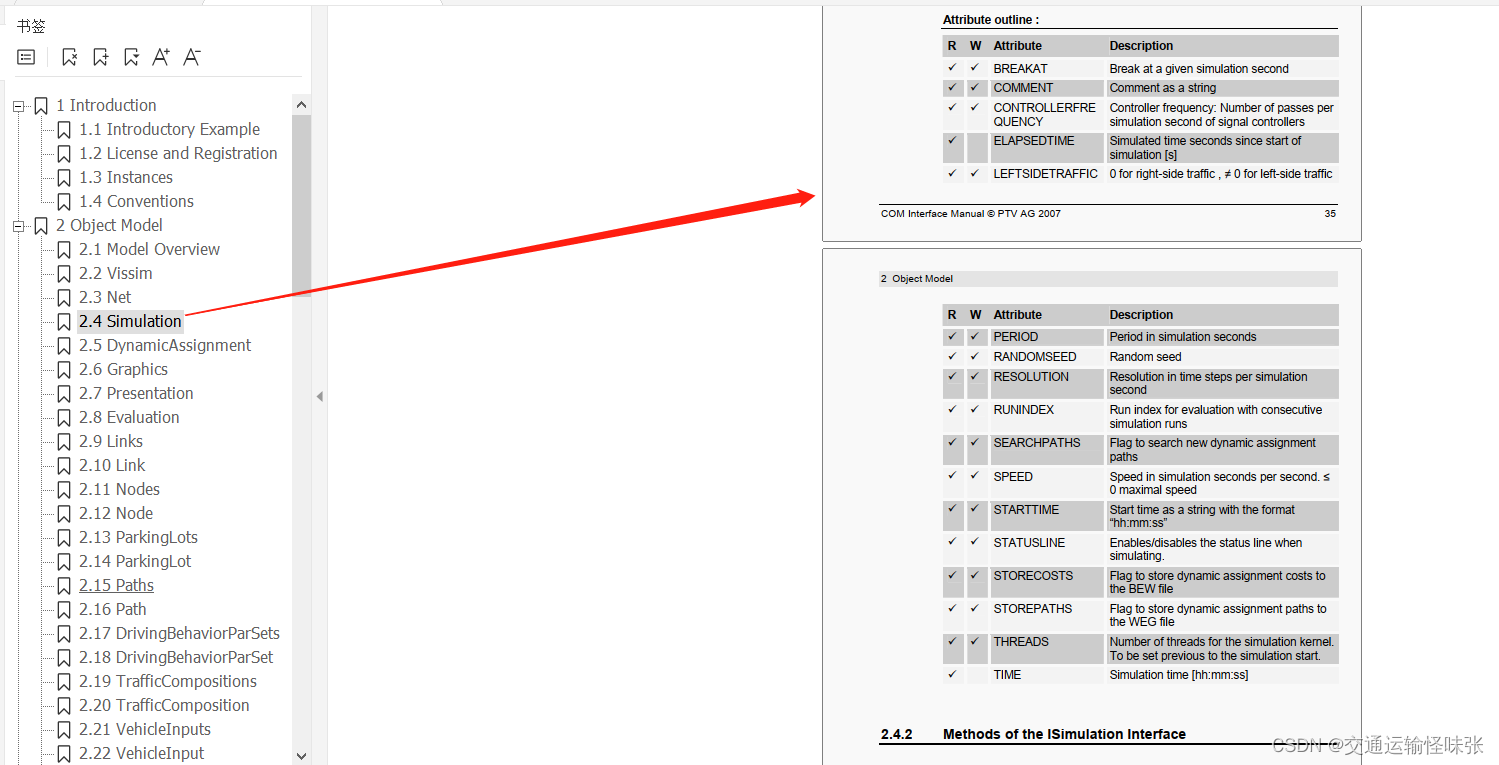

还有一些其他的就不额外说明了，可以参考文档，哪些参数可以读写。
在这里插入图片描述

3.3车辆信息获取

如果你的基础仿真时间数据按照我之前那样设置了，那么这里循环600次，每次循环就代表实际仿真时间运行1s。对于车辆信息的获取可以一次获取所有车辆的信息如下：

for i in range(1,601): #仿真时长
    print("当前仿真时刻：",i)
    vissim.Simulation.RunSingleStep() #一步一步仿真直到仿真时间结束

    #4.获取车辆信息

    #对总车辆的操作
    vehicles = vissim.Net.Vehicles   #当前仿真时刻整个道路上的车辆集合
    vehicles_count = vehicles.Count  #当前仿真时刻整个道路上的车辆总数
    print("车辆总数：",vehicles_count)
    vehicles_id = vehicles.IDs
    print("车辆编号：", vehicles_id)  #当前仿真时刻整个道路上的车辆编号集合

或者获取指定车辆的信息，如下：

for vehicle in vehicles:       #遍历当前仿真时刻道路上所有的车(如果道路上没有车辆则输出为空)
	print(vehicle.ID,vehicle.AttValue('SPEED'),vehicle.AttValue('ELAPSEDTIME'),vehicle.AttValue('TOTALDISTANCE'))

通过遍历所有车辆来操作，具体可以获取单个车辆的哪些信息可以参照说明文档。

在编写程序中如果想要获得指定ID的车辆的信息，还可能出现下面的报错

for i in range(1,601): #仿真时长
    print("当前仿真时刻：",i)
    vissim.Simulation.RunSingleStep() #一步一步仿真直到仿真时间结束

    vehicle_id = vehicles.Item(1).AttValue('ID')
    print(vehicle_id)
    vehicle_id = vehicles(1).AttValue('ID')
    print(vehicle_id)

Traceback (most recent call last):
  File "G:\python_VissimCom\01 obtain vehicle information\pythonObtainVehicleInformation.py", line 57, in <module>
    vehicle_id = vehicles.Item(1).AttValue('ID')
AttributeError: 'NoneType' object has no attribute 'AttValue'

具体原因就是在仿真的时候这辆车并不是第一时间出现在车道上，因此此时车辆各种属性都为空，所以会发生获取不到的错误。所以在编写程序的时候需要进行判断。

    for i in range(1,601): #仿真时长
    print("当前仿真时刻：",i)
    vissim.Simulation.RunSingleStep() #一步一步仿真直到仿真时间结束
        #print(vehicles.GetVehicleByNumber(1)) #获取指定ID的车辆的信息
        if vehicles.GetVehicleByNumber(1) == None:
            vissim.Simulation.RunSingleStep()
        else:
            vehicle_speed = vehicles.GetVehicleByNumber(1).AttValue('SPEED')
            vehicle_elapsedtime = vehicles.GetVehicleByNumber(1).AttValue('ELAPSEDTIME')
            vehicle_totaldistance = vehicles.GetVehicleByNumber(1).AttValue('TOTALDISTANCE')
            print(vehicle_speed,vehicle_elapsedtime,vehicle_totaldistance)

这样就能获取指定车辆的信息，我获取了速度，在路网中的时间和行驶距离。

4后续

如果继续从事交通仿真并有时间就会更新，之后会尝试其他一些vissim二次开发，会通过不同的项目给展示出来。

不过相信通过上述简单的介绍结合com文档（虽然并不含有python代码）但是已经可以用python进行操作了，不断地试错不断地进步，进一步模拟自动驾驶，交叉口优化等等。

此后的更新将在notion发布：notion_pythonVissimCom
https://mdddhtj.notion.site/python_VissimCom-6a24715bbffe48fe9aa2de40a8ee7529
完整代码和文档参见Gitee：
https://gitee.com/mdddhtj/python_-vissim-com.git
