信号调制疑问_FSK调制中Frequency Deviation、DataRate及RxBW参数设置

　　很多朋友在使用FSK调制方式的射频通信模块时，经常会有一些疑问：射频配置参数中的FrequencyDev、DataRate及RxBW具体概念是什么意思？这几个参数之间有什么关系？在不同的应用需求中，该如何合理正确的设置它们？在本文中将对这些常见问题一一给出答案。

　　1， 概念的理解

　　FrequencyDeviation（频率偏差）

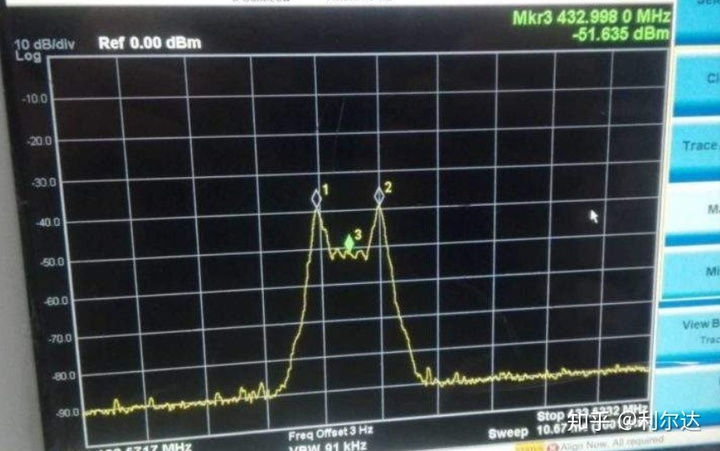

　　在FSK信号调制中，信号‘0’和信号‘1’是用不同的频率来表征，那信号‘1’的频率与中心频率（或者中心频率与信号‘0’的频率）之间的差值即为FSK调制信号的Frequency Deviation（简称Fdev），其单位是Hz或KHz，下图是FSK调制信号频谱图，图中MARK1是信号‘0’，MARK2是信号‘1’，MARK3是载波频率,三个频率关系：Fdev=Fmark3-Fmark1 或 Fdev=Fmark2-Fmark3。

　　DataRate（通信速率）

　　通信速率指的信息bit位在空中传输的速率，其单位是bps（bits per second ），其数值等于数字调制中的调制速率。该参数也是客户应用中最关心的参数之一，因为其直接影响通信时间。但从射频性能来看，速率的选择又会影响接收灵敏度的体现，故而会间接影响通信距离，其中关系在下文中会具体说明。

　　RxBW（接收带宽）

　　接收带宽指的是接收机滤波器带宽，其决定了允许进入接收电路的信号带宽，此值需要根据以上两个参数取值来决定。接收带宽取值过大，则会引入过多噪声干扰信号影响灵敏度性能；如果取值过小，则会无法接收频偏的射频信号，故需要做相应的权衡。

　　2， 具体参数取值

　　从客户应用角度来看最直接相关的参数是DataRate，对于该参数的选择相信大部分人都没有问题。

　　当DataRate选定之后接着就是设置Fdev，Fdev与DataRate之间有一个基本关系：Fdev≥DataRate，但最终取值结果需要根据所使用的RFIC有所区别。

　　最后就是设置RxBW参数，对于大部分FSK调制方式的RFIC,这三个参数有如下关系：RxBW>Fdev+DataRate/2。考虑到晶振的频偏范围，再根据以上公式即可初步得出RxBW取值范围，如果有条件的话，可以通过测试接收灵敏参数，得出较为合适的RxBW取值。

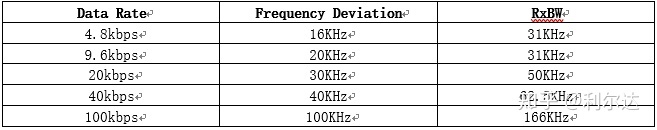

　　下表以Semtech公司的SX1208为例，列出了常用DataRate对应的Fdev、RxBW关系表：
