#因23年样题中有很多错误，故发出十套修改版(标红处)供大家学习交流#
任务描述
为了顺利实施陕西招财银行全省营业网点的网络改造，优化省行的网络，为其它区域的网络提供高效的保障服务，陕西招财银行同时针对各个分支行、网点的网络进行升级、改造和优化。
任务清单
（一）基础配置
1.根据附录1、附录2，配置设备接口信息。
2.所有交换机和无线控制器开启SSH服务，用户名密码分别为admin、Test@123；密码为明文类型，特权密码为admin@123。
3.交换机配置SNMP功能，向主机192.1.100.100发送Trap消息版本采用V2C，读写的Community为“Test@123”，只读的Community为“Public123”，开启Trap消息。
（二）有线网络配置
- 在全网Trunk链路上做VLAN修剪。
- 在支行连接PC机端口上开启Portfast和BPDUguard防护功能。
- 支行接入交换机的连接终端的接口上检测到环路后，要求处理的方式为Shutdown-Port，实现防环保护。
- 一旦端口检测异常事件并进入Err-Disabled状态，设置300秒自动恢复机制（基于接口部署策略）。
- 在交换机S3、S4上配置DHCP中继功能，使得网络中的终端用户通过DHCP Relay方式获取IP地址。
- 在S1上搭建DHCP服务器,为网络中的无线AP设备提供管理地址（具体参数见IPv4地址分配表，共3个网段：192.1.10.0/24，192.1.50.0/24，192.1.60.0/24）。无线AP的地址租约为永久。无线网络中用户设备的租约为0.5天。
- 在总部交换机S3、S4、S5上配置MSTP防止二层环路；要求VLAN10、VLAN100数据流经过S3转发，S3失效时经过S4转发；VLAN50、VLAN60数据流经过S4转发，S4失效时经过S3转发。所配置的参数要求如下：region-name为test；revision版本为1；S3作为实例1的主根、实例2的从根，S4作为实例2的主根、实例2的从根；生成树优先级可设置为4096、8192或保持默认值；在S3和S4上配置VRRP，所配置的参数要求如表1所示。在交换机S3、S4上设置各VRRP组中的高优先级设置为150，低优先级设置为120。
- 在S3与S4之间部署2条互联链路（Gi0/21、Gi0/22），并采取LACP动态聚合模式配置二层链路聚合。其它接口根据网络设备互联需要，进行静态链路聚合配置，生成聚合接口AG2。
表1 S3和S4的VRRP参数表
| VLAN | VRRP备份组号（VRID） | VRRP虚拟IP |
| VLAN10 | 10 | 192.1.10.254 |
| VLAN50 | 50 | 192.1.50.254 |
| VLAN60 | 60 | 192.1.60.254 |
| VLAN100 | 100 | 192.1.100.254 |
- 在省行的核心区与业务区（S1、S2、S3、S4）中，部署OSPF 100。使用单区域（区域0）部署。
- 在省行的互联区和各支行/网点（S1、S2、R1、R2、S7）连接上，部署OSPF 200。使用多区域规划。其中，省行互联区（S1、S2、R1、R2）属于AREA 0。龙首原支行（R1、R2、S7）属于AREA 1。
- 在省行业务区，要求VLAN100设备管理地址段不参与OSPF邻居建立。
- 在省行的业务区，要在交换机S3、S4的始发终端网段以及VLAN100设备管理地址段，均以重发布直连的方式注入路由。
- 优化OSPF相关配置，以尽量加快OSPF收敛。
- 重发布路由进OSPF中使用类型1。
- 在AC1和AC2之间通过静态路由，使用管理地址（VLAN 100）分别与S3、S4交换机之间通信。
- 使用静态路由实现省行的外联区之间（EG1、S1、S2）通信。
- 使用静态路由第三方公司（EG2、AP3）之间通信。
- 使用静态路由Internet区域（EG1、R3、EG2）之间通信。
- 原生产网段（VLAN 410）、办公网段（VLAN 460）需要与省行的业务区、生产办公区的业务互联互通，需要在交换机S7本地以Network发布明细路由。
- 各路由图以及连接的各接口中，凡是涉及COST值的调整，要求其值必须调整为5或10。
- 通过部署策略，使得生产网段的业务（VLAN 410-VLAN 10）的主路径为S7-R1-S1-S3-S5/S6。办公网段的业务（VLAN 460-VLAN 60）的主路径为S7-R2-S2-S4-S5/S6。并且要求来回路径一致。
- 配置省行业务区中的办公数据（VLAN 60）访问Internet的路径为S4-S2-EG1。配置各支行/网点中的办公数据（VLAN 460）访问Internet的路径为：S7-R2-S2-EG1。并且要求来回路径一致。
（三）无线网络配置
陕西招财银行的某局点银行实施无线覆盖工程，项目拟投入17.5万元（网络设备采购部分），项目要求办公区、办公室、会议厅、寝室、展厅均覆盖（不要求覆盖茶水间、洗手间），如图1所示。

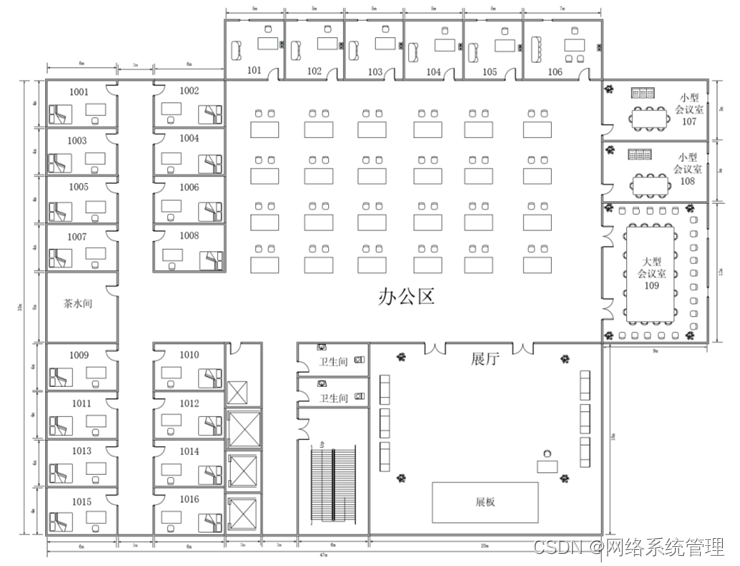

图1 平面布局图
1.绘制AP点位图（包括：AP型号、编号、信道等信息，其中信道采用2.4G的1、6、11三个信道进行规划，洗手间、楼梯区域无须覆盖）。
2.使用无线地勘软件，输出AP点位图的2.4G频道的信号仿真热图（仿真信号强度要求大于-65db）。
3.根据表2无线产品价格表，制定该无线网络工程项目设备的预算表。
表2无线产品价格表
| 产品型号 | 产品特征 | 传输速率 | 推荐/最大带点数 | 功率 | 价格（元） |
| AP1 | 双频双流 | 300M/1.167G | 32/256 | 100mw | 6000 |
| AP2 | 双频双流 | 300M/600M | 32/256 | 100mw | 11000 |
| AP3 | 单频单流 | 150M | 12/32 | 60mw | 2500 |
| 线缆1 | 10米馈线 | N/A | N/A | N/A | 1600 |
| 线缆2 | 15米馈线 | N/A | N/A | N/A | 2400 |
| 天线 | 双频单流/单频单流 | N/A | N/A | N/A | 500 |
| Switch | 24口POE交换机 | N/A | N/A | 240w | 15000 |
| AC | 无线控制器 | 6*1000M | 32/200 | 40w | 50000 |
- 在省行的业务区中部署无线网络，无线网络架构采用FIT AP+AC的方案。区域内所有AP（AP1）都关联到双AC进行管理。
- 在省行的业务区中，配置S1交换机作为无线网络中用户（VLAN 60）和无线FIT AP（VLAN 50）的DHCP服务器。
- 在省行的业务区部署无线网络，设置内网中的SSID为Admin_SHYWQ_XX(XX现场提供)。WLANID为1。AP-GROUP为Admin_SHYWQ。内网中的无线用户在关联SSID后，可自动获取VLAN60地址，启用WEB认证方。
- 龙首原支行无线网络架构采用FIT AP+AC的方案，区域内所有AP（AP2）都关联到双AC进行管理。
- 龙首原支行使用S7交换机作为无线网络中用户（VLAN 460）和无线网络中的FIT AP（VLAN 450）设备的DHCP服务器。
- 在龙首原支行中配置内网的SSID为Admin_LSYZH_XX(XX现场提供)。WLANID为2。AP-GROUP为Admin_LSYZH。内网中的无线用户在关联到SSID后，可自动获取VLAN460地址，启用802.1X认证方式。
- 在无线网络中部署AC冗余，实现备份。其中，配置AC1为主用。配置AC2为备用。此外，AP与AC1、AC2之间均需要建立隧道，规划Fit AP与双AC的VLAN100设备管理地址建立隧道建立。
- 当AP与AC1失去连接时，能无缝切换至AC2。
- 第三方公司的AP3使用胖模式进行部署，具体要求如下所示。
- 配置AP3设备，使用透明模式传输。其中，管理地址为195.1.100.1/24。网关地址为195.1.100.254，网关部署在EG2上。
- 在AP3设备上，创建SSID(WLAN-ID 3)为Admin-Fat_XX(备注：XX现场提供)，保障内网中无线网络中的用户在关联SSID后，可自动获取 195.1.60.0/24网段地址（DHCP部署在EG2上）。
- 认证服务器（IP：194.1.100.100）建立省行认证用户user1,user2，支行认证用户user3,user4分别对应WEB、DOT1X认证；
- 无线网络中的用户通过Fat AP方式接入无线网络时，采用WEB认证方式，认证用户名、密码为XX(现场提供)。
- 省行业务区AP（AP1）采用集中转发模式，各支行/网点AP（AP2）采用本地转发模式。
（四）出口网络配置
- 省行外联区出口网关EG1上进行NAT配置，实现省行业务区办公网络（VLAN 60、VLAN 460），通过NAPT方式将内网IP地址转换到互联网接口上。其中，NAT地址池的地址为200.1.1.3/29-200.1.1.5/29。生产网络（VLAN 10,VLAN 410）及其他地址均不允许访问互联网。
- 在第三方公司的出口网关EG2上，进行NAT部署，实现其无线网络中的用户能访问Internet。其中，NAT地址池与EG2的Gi0/4接口IP相同。
- 在网络安全出口设备EG1与EG2之间，启用GRE Over IPSec VPN嵌套功能。
- 配置IPSec使用静态点对点模式。esp传输模式封装协议。isakmp策略定义加密算法采用3des。散列算法采用md5。预共享密码为test。DH使用组2。转换集myset定义加密验证方式为esp-3des esp-md5-hmac，感兴趣流ACL编号为103，加密图定义为mymap。
（五）网络运维配置
- 完成整网连通后，进入网络监控运维阶段，运维软件已安装在PC1的虚拟机OPMSrv中(访问运维平台的URL为http://192.1.100.100)，通过运维平台监控省行网络内所有设备（具体设备：S1-S6、AC1、AC2、EG1）。
- 通过运维平台将省行核心网的被监控设备纳入监控范围；通过拓扑配置功能，将省行核心网的网络拓扑配置到平台中。
- 将省行核心网S1、S2和省行外联区EG1的两条链路作为重点监测链路，纳入链路监控。
- 自定义监控大屏（名称：Chinaskills_network），将网络拓扑、设备运行状态（CPU使用率）、链路运行状态实时显示在大屏中。
（六）SDN网络配置
- SDN控制器登录地址：192.168.1.2/24，默认用户密码为admin/test@123。
- 使用S4/S5/S6构建SDN网络，S5/S6连接SDN控制器的6653端口。S5/S6所有业务流转发需经SDN控制器统一控制管理。
- 通过SDN控制器手工给S5下发一条流表项名称为drop的流表，执行动作为丢弃，并在交换机上查看流表，测试普通PC禁止ping通高性能PC。
- 通过SDN控制器流表管理实现PC1/PC2与省行各核心网段互联互通。

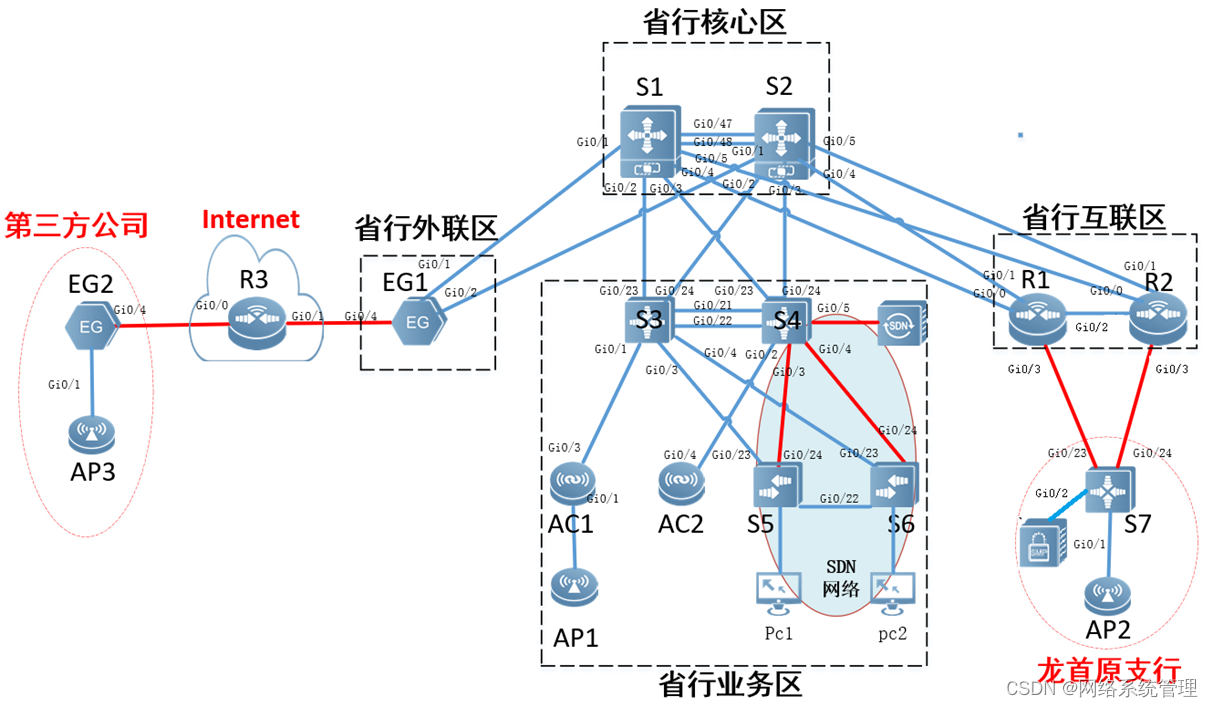

附录1：拓扑图
附录2：地址规划表
| 设备 | 接口或VLAN | VLAN名称 | 二层或三层规划 | 说明 |
| S1 | Gi0/1 | \ | 10.1.3.1/30 | 互联地址 |
| Gi0/2 | \ | 10.1.1.1/30 | 互联地址 | |
| Gi0/3 | \ | 10.1.1.5/30 | 互联地址 | |
| Gi0/4 | \ | 10.1.2.1/30 | 互联地址 | |
| Gi0/5 | \ | 10.1.2.5/30 | 互联地址 | |
| Gi0/47-48 （AG1） | \ | 10.1.254.253/30 | OSPF100进程 | |
| Loopback 0 | \ | 10.1.0.1/32 | —— | |
| S2 | Gi0/1 | \ | 10.1.3.5/30 | 互联地址 |
| Gi0/2 | \ | 10.1.1.9/30 | 互联地址 | |
| Gi0/3 | \ | 10.1.1.13/30 | 互联地址 | |
| Gi0/4 | \ | 10.1.2.9/30 | 互联地址 | |
| Gi0/5 | \ | 10.1.2.13/30 | 互联地址 | |
| Gi0/47-48（AG1） | \ | 10.1.254.254/30 | OSPF100进程 | |
| Loopback 0 | \ | 10.1.0.2/32 | —— | |
| S3 | VLAN 10 | Production | 192.1.10.252/24 | 生产/有线用户地址 |
| VLAN 50 | APManage_YWQ | 192.1.50.252/24 | 业务区AP管理地址 | |
| VLAN 60 | Wireless | 192.1.60.252/24 | 办公/无线用户地址 | |
| VLAN 100 | Manage | 192.1.100.252/24 | 设备管理 | |
| Gi0/23 | \ | 10.1.1.2/30 | 互联地址 | |
| Gi0/24 | \ | 10.1.1.10/30 | 互联地址 | |
| Loopback 0 | \ | 10.1.0.3/32 | —— | |
| S4 | VLAN 10 | Production | 192.1.10.253/24 | 生产/有线用户地址 |
| VLAN 50 | APManage_YWQ | 192.1.50.253/24 | 业务区AP管理地址 | |
| VLAN 60 | Wireless | 192.1.60.253/24 | 办公/无线用户地址 | |
| VLAN 100 | Manage | 192.1.100.253/24 | 设备管理地址 | |
| Gi0/23 | \ | 10.1.1.6/30 | 互联地址 | |
| Gi0/24 | \ | 10.1.1.14/30 | 互联地址 | |
| Loopback 0 | \ | 10.1.0.4/32 | —— | |
| S5 | VLAN 10 | Production | Gi0/6至 Gi0/20 | 生产/有线用户地址 |
| VLAN 100 | Manage | 192.1.100.5/24 | 设备管理地址 | |
| Gi0/24 | SDN-Manage | 192.168.1.3 | SDN管理网段 | |
| S6 | VLAN 10 | Production | Gi0/6至 Gi0/20 | 生产/有线用户地址 |
| VLAN 100 | Manage | 192.1.100.6/24 | 设备管理地址 | |
| Gi0/2 | SDN-Manage | 192.168.1.4 | SDN管理网段 | |
| AC1 | VLAN 100 | Manage | 192.1.100.2/24 | 设备管理地址 |
| Loopback 0 | \ | 10.1.0.5/32 | —— | |
| AC2 | VLAN 100 | Manage | 192.1.100.3/24 | 设备管理地址 |
| Loopback 0 | \ | 10.1.0.6/32 | —— | |
| R1 | Gi0/0 | \ | 10.1.2.2/30 | 互联地址 |
| Gi0/1 | \ | 10.1.2.10/30 | 互联地址 | |
| Gi0/2 | \ | 10.1.2.253/30 | 互联地址 | |
| Gi0/3 | \ | 10.1.2.21/30 | 互联地址 | |
| Loopback 0 | \ | 10.1.0.7/32 | —— | |
| R2 | Gi0/0 | \ | 10.1.2.6/30 | 互联地址 |
| Gi0/1 | \ | 10.1.2.14/30 | 互联地址 | |
| Gi0/2 | \ | 10.1.2.254/30 | 互联地址 | |
| Gi0/3 | \ | 10.1.2.25/30 | 互联地址 | |
| Loopback 0 | \ | 10.1.0.8/32 | —— | |
| S7 | Gi0/23 | \ | 10.1.2.22/30 | 互联地址 |
| Gi0/24 | \ | 10.1.2.26/30 | 互联地址 | |
| VLAN 410 | Production | 194.1.10.254/24 G0/11-20 | 生产/有线用户地址 | |
| VLAN 450 | APManage_YWQ | 194.1.50.254/24 | 业务区AP管理地址 | |
| VLAN 460 | Wireless | 194.1.60.254/24 | 办公/无线用户地址 | |
| VLNA 470 | SMP | 194.1.100.254/24 | SMP平台 | |
| Loopback 0 | \ | 10.1.0.9/32 | —— | |
| EG1 | Gi0/1 | \ | 10.1.3.2/30 | 互联地址 |
| Gi0/2 | \ | 10.1.3.6/30 | 互联地址 | |
| Gi0/4 | \ | 200.1.1.2/29 | 互联地址 | |
| Tunnel0 | \ | 10.1.4.1/30 | GRE接口地址 | |
| Loopback 0 | \ | 10.1.0.10/32 | —— | |
| R3 | Gi0/0 | \ | 200.2.1.1/29 | 互联地址 |
| Gi0/1 | \ | 200.1.1.1/29 | 互联地址 | |
| Loopback 1 | \ | 195.1.1.1/32 | —— | |
| EG2 | Gi0/1.60 | \ | 195.1.60.254/24 | 用户地址 |
| Gi0/1.100 | \ | 195.1.100.254/24 | AP管理地址 | |
| Gi0/4 | \ | 200.2.1.2/29 | 互联地址 | |
| Tunnel0 | \ | 10.1.4.2/30 | GRE接口地址 | |
| Loopback 0 | \ | 10.1.0.11/32 | —— | |
| AP3 | VLAN100 | \ | 195.1.100.1/24 | 互联地址 |
