本文介绍了如何在ZEMAX软件中为入瞳直径34mm的双高斯透镜设定视场角（0°-10°-14°），选用可见光波长（0.486um,0.588um,0.656um），并详细说明了包括主波长0.588um在内的镜头表面数据输入过程和最终的Layout布局图获取方法。

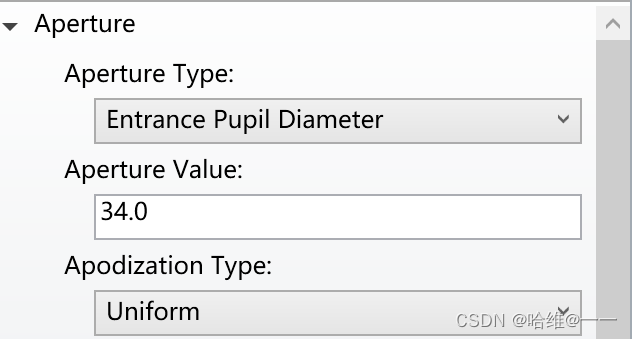

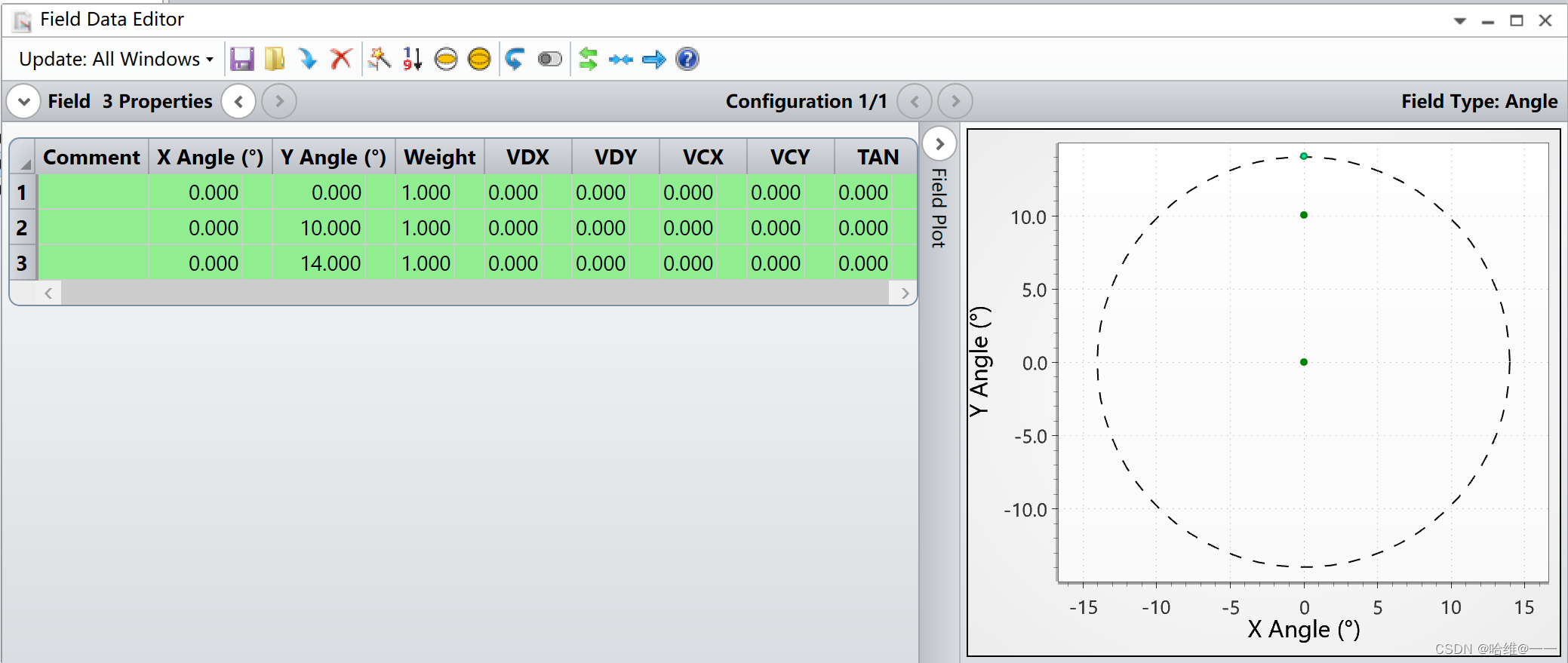

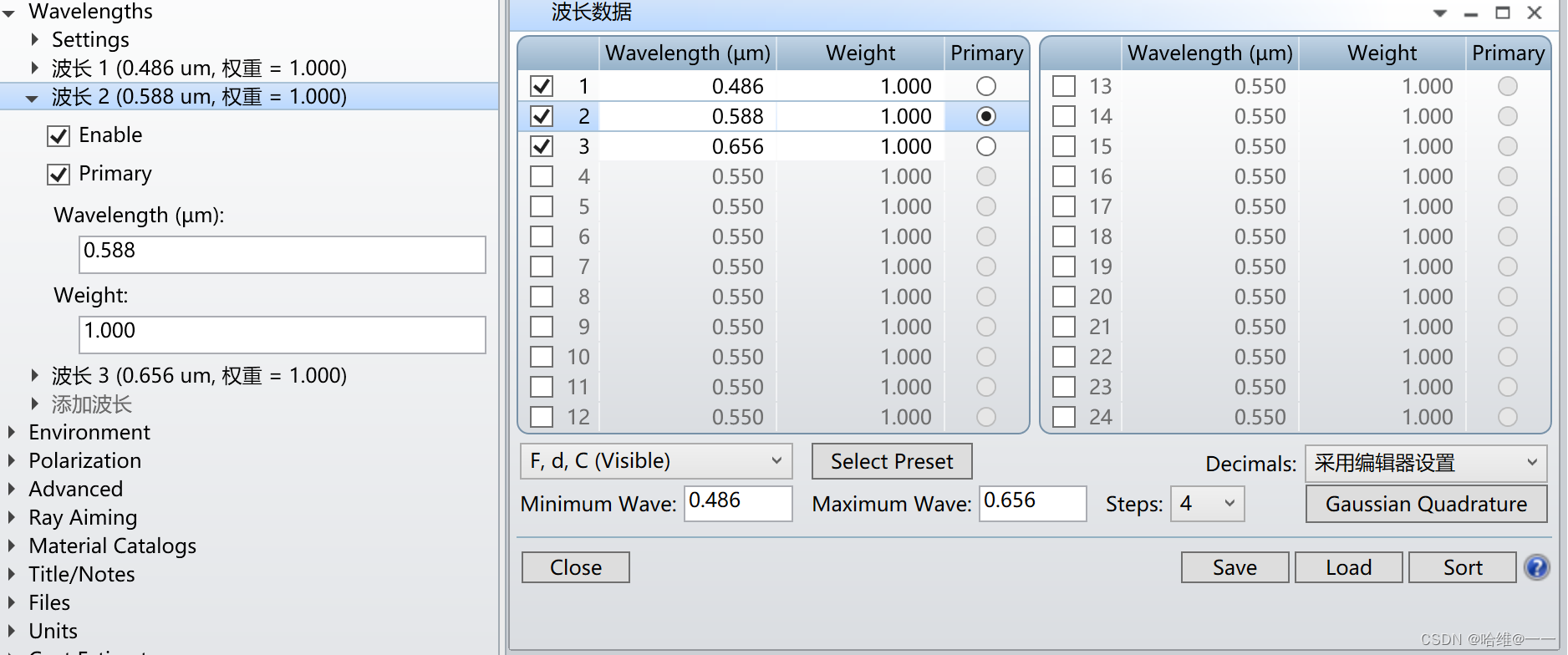

在ZEMAX中输入一个入瞳直径为34mm的双高斯透镜。视场角设定为0°，10°，14°，波长采用可见光（0.486um、0.588um、0.656um），主波长为0.588um，具体操作如下：

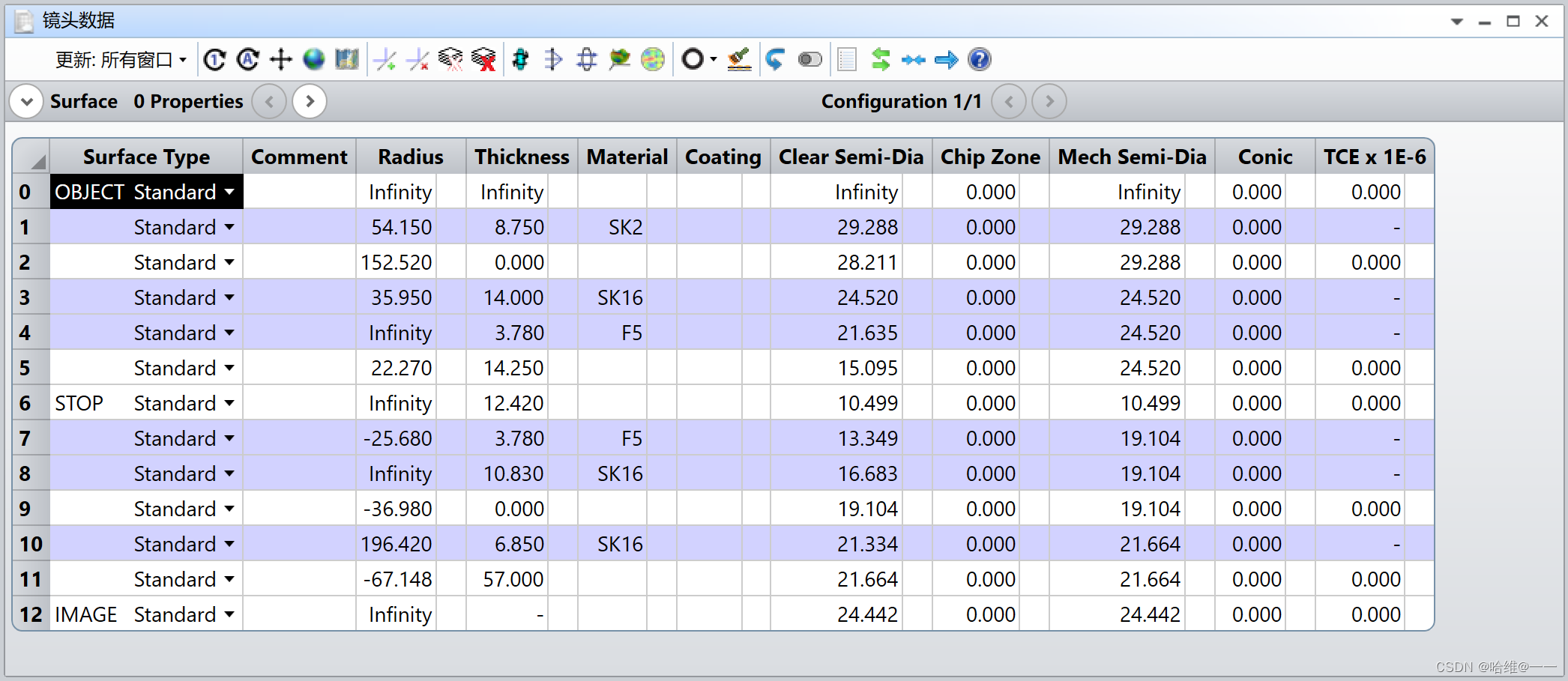

设置好视场和波长后在镜头数据中依次输入镜头表面数据（曲率半径、玻璃和空气间隙的厚度和材料），如下图所示：

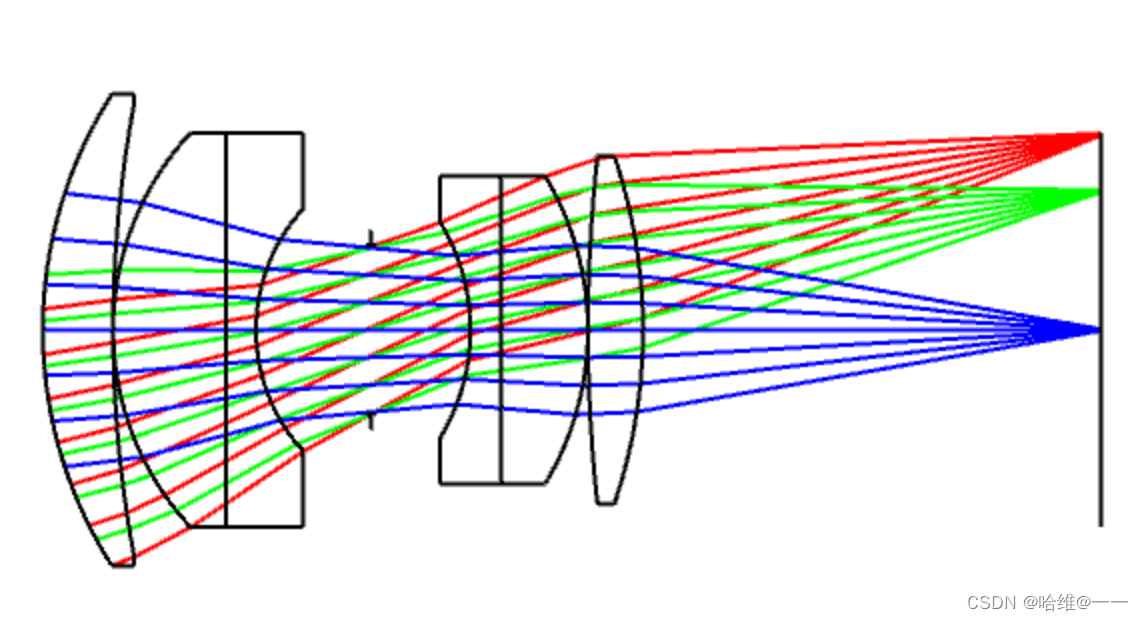

完成以上操作后可以从得到Layout布局图如下所示：
