突破2nm壁垒

芯片制造商在最新的工艺节点上继续利用晶体管技术取得进步，但是这些结构中的互连一直在努力追赶。

芯片行业正在研究几种技术来解决互连瓶颈，但是其中许多解决方案仍在研发中，可能要到2纳米才会出现，预计将在2023/2024的某个时候推出。此外，解决方案需要使用不同材料的新型且昂贵的工艺。

在此之前，业界将继续处理先进芯片中的几个问题，这些芯片由三部分组成-晶体管、触点和互连。该晶体管位于该结构的底部，用作开关，互连位于晶体管的顶部，由微小的铜布线方案组成，这些布线方案将电信号从一个晶体管传输到另一个晶体管。当今的高级芯片由10到15层组成，每层都包含复杂的铜布线方案，并使用微小的铜过孔进行连接。

另外，晶体管结构和互连通过称为中线（MOL）的层连接，MOL层由一系列微小的接触结构组成。

图1：BEOL（铜互连层）和FEOL（晶体管级）

十年前，高级晶体管的问题开始堆积在20nm和16nm / 14nm处，那时晶体管中的铜互连变得更加紧凑，从而导致芯片中不必要的电阻电容（RC）延迟。简而言之，使电流流过细电线变得更加困难。随着时间的流逝，芯片制造商已经能够将晶体管和互连缩小到最新的节点，即7nm / 5nm。但是在每个节点上，复杂的互连方案在芯片延迟中所占的比例更大。

随着晶体管尺寸的缩小，连接它们的金属线在多层互连堆栈的整个高层架构中也必须如此。随着下一代技术的发展，这些局部互连变得越来越狭窄，越来越近，以至于现有的铜互连面临着进一步扩展的重大挑战。例如，进一步减小线宽或线高将大大增加线的电阻。

这些其中许多问题都可以追溯到铜互连件的制造方式，为此，芯片制造商在工厂中利用了所谓的铜双镶嵌工艺。由IBM在1990年代后期开发的芯片制造商在25年前已开始在220nm / 180nm开始使用双镶嵌工艺，并从那时起扩展了该技术。

芯片制造商将这项技术推向更先进的节点，并计划将其扩展到3nm。但是，在3nm以上，RC延迟问题可能会变得更加棘手，因此业界可能需要一种新的解决方案。

找到下一代互连技术至关重要，互连与晶体管齐头并进，它们对于芯片缩放至关重要。但是，如果该行业无法开发出超过2nm的下一代，具有成本效益的互连方案，那么我们今天所知道的芯片缩放可能会停滞不前。

当前正在研发中的各种新的2nm及以上工艺的互连技术，他们主要是以下几种方式：

1. 混合金属化或预填充，将不同的镶嵌工艺与新材料结合在一起，以实现更小的互连，并且延迟更少。
2. 一种更彻底的方法，使用减法蚀刻，可实现微小的互连。
3. Supervias，石墨烯互连和其他技术，随着业界不断寻找铜的替代金属，这些都在研发中。

每种拟议的研发技术都面临挑战。因此，该行业在避险，并开发替代方法来开发新的系统级设计，并且无论缩放如何发生，都会继续受到关注。

从铝到COPPE

在芯片制造过程中，晶体管在晶圆厂在晶片上制造的。此过程在工厂的前端（FEOL）中进行，然后，在端后端（BEOL）的单独fab设施中形成互连层和MOL层。

直到1990年代，芯片都集成了基于铝材料的互连。但是，当1990年代末期前沿芯片接近250nm时，铝无法承受更高的设备电流密度。

因此，从1990年代后期开始以220nm / 180nm开始，芯片制造商从铝迁移到了铜。据IBM称，铜互连线的导电电阻比铝低40％，这有助于提高芯片的性能。

1997年，IBM宣布了世界上第一个基于220nm技术的铜互连工艺。这种被称为双镶嵌的工艺成为在芯片中制造铜互连的标准方法，并且至今仍在使用。

最初，此过程使芯片具有六层互连。当时，用于180nm器件的金属间距为440nm至500nm。相比之下，在5nm节点处，芯片由10至15层互连组成，金属间距为36nm。根据TEL，金属间距是指互连线之间的最小中心距。

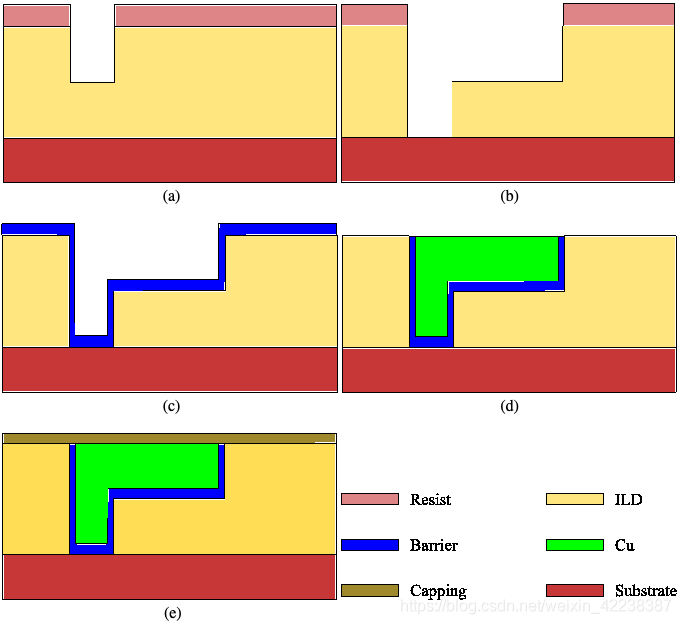

图2：（a）通过构图；（b）通孔和沟槽图案；（c）阻挡层沉积和铜种子沉积；（d）电镀铜并通过化学机械抛光去除多余的铜；（e）覆盖层沉积。

在双镶嵌工艺中，首先将低k介电材料沉积在设备的表面上。基于碳掺杂的氧化物材料，低k膜用于将器件间的绝缘。

下一步是在介电材料上构建微小的通孔和沟槽。通孔/沟槽在每个节点处都越来越小。因此，在当今的先进芯片中，芯片制造商正在使用极端紫外光刻（EUV）来对通孔进行图案化。

在未来的节点上，通孔将需要具有多种图案的EUV。 EUV多重图案化的挑战与ArFi（193nm浸没）实施过程中所遇到的挑战非常相似，如果使用ArFi或EUV，则机器对机器的覆盖将变得至关重要，从材料的角度来看，多次构图总是包括平面化层的结合，平面化材料也称为间隙填充材料，它们必须以高纵横比填充并平坦化非常狭窄的沟槽。

在该步骤之后，蚀刻图案化的结构，从而形成通孔和沟槽。然后，使用物理气相沉积（PVD），将基于氮化钽（TaN）的薄阻隔材料沉积在沟槽内。然后，将钽（Ta）衬里材料沉积在TaN势垒上方。最后，使用电化学沉积（ECD）将通孔/沟槽结构填充铜。该过程在每一层重复多次，从而形成铜布线方案。

该工艺一直有效，直到20nm为止，那时互连中的铜电阻率呈指数增长，从而导致芯片延迟。因此，从22nm和/或16nm / 14nm开始，芯片制造商开始进行一些重大更改。在互连方面，许多人用钴代替了Ta作为衬里，这有助于降低互连中的电阻。

同样在这些节点上，芯片制造商也从传统的平面晶体管转向了下一代finFET，后者以较低的功率提供了更高的性能。

然后，在10nm处，英特尔又采取了降低芯片电阻的措施。英特尔的10nm工艺具有13个金属层。英特尔的前两个局部互连层称为金属0（M0）和金属1（M1），其中钴是导电金属，而不是铜。其余层使用传统的铜金属。

其他芯片制造商在M0和M1处停留在铜上。但是，在10nm / 7nm的情况下，所有芯片制造商都将钨材料转移到了钴材料中以用于MOL中的微小触点，这也降低了线路电阻。

如今，领先的芯片制造商已将finFET和铜互连扩展到5nm。可以肯定的是，在高级节点上对芯片有需求，从而可以实现新的更快的系统。

毫无疑问，即使对于非技术市场，能够以比现在快10倍的速度进行计算将具有商业上的实用性和竞争优势，市场对更高计算能力的需求几乎没有尽头。

尽管如此，仍有一些令人不安的迹象。缩小晶体管的好处在每个节点上都在减少，但RC延迟问题仍然存在问题。

在7nm和/或5nm铸造节点上，铜互连将可能由氮化钽阻挡层和钴作为衬里。随着尺寸的缩小，线路电阻不成比例地增加，占总延迟的比例更高。电阻的增加受多种因素的驱动，包括减小的导体横截面，由于未成比例的高电阻率势垒和衬里层而导致的铜体积分数进一步降低，以及由于在表面和晶界处的有损电子散射而导致的电阻率增加。

迈向3nm及更高制程

但这并没有阻止行业前进到下一个节点。如今，领先的代工厂正在研发5nm，3nm / 2nm甚至更高的产品。

三星计划在3纳米制程下使用下一代晶体管，即全能栅极FET。台积电计划将finFET扩展到3nm，转向2nm的全栅。

当鳍片宽度达到5nm（等于3nm节点）时，FinFET接近其实际极限。环栅式FET具有比finFET更好的性能，更低的功耗和更低的泄漏的希望，但它们更难制造且价格更高。

根据Imec的说法，金属间距为3nm时，范围为24nm至21nm。而在3nm处，芯片制造商将继续扩展并在现有材料上使用传统的工艺，这意味着RC延迟仍将在芯片中带来问题。

随着我们转向3nm节点，我们将看到使用多图案EUV继续以小于25nm的关键Mx间距进行BEOL缩放，这种持续的间距缩放将继续影响线和通孔电阻，因为阻隔材料的厚度缩放比间距慢。

在研发中，业界将继续探索各种新技术，以帮助解决3nm及以上的这些和其它问题。在大约24nm的金属间距上，我们预计将开始出现一些有利的设计和材料变化。这包括完全自对准的通孔，掩埋的电源轨，超级通孔集成方案，以及更广泛地采用钌衬管。

电源轨是在BEOL中开发的，是纤巧的结构，旨在处理晶体管中的供电网络功能。Imec正在开发下一代埋藏式电源轨（BPR）技术。在FEOL中开发的BPR埋在晶体管中，以帮助释放互连的路由资源。

另外，该行业还一直在探索在互连件的衬里中使用钌材料。钌以改善铜的可湿性和填充间隙而闻名，尽管钌具有优异的铜润湿性，但它还具有其他缺点，例如电迁移寿命短和化学机械抛光等单元工艺难题，这限制了钌衬管在行业中的使用。

即将出现其他新的，更有希望的互连解决方案，但它们可能要等到2023/2024年达到2nm时才会出现。根据Imec的路线图，该行业可以从当今的双镶嵌工艺过渡到2nm的下一代技术，称为混合金属化。将来将其它方案。

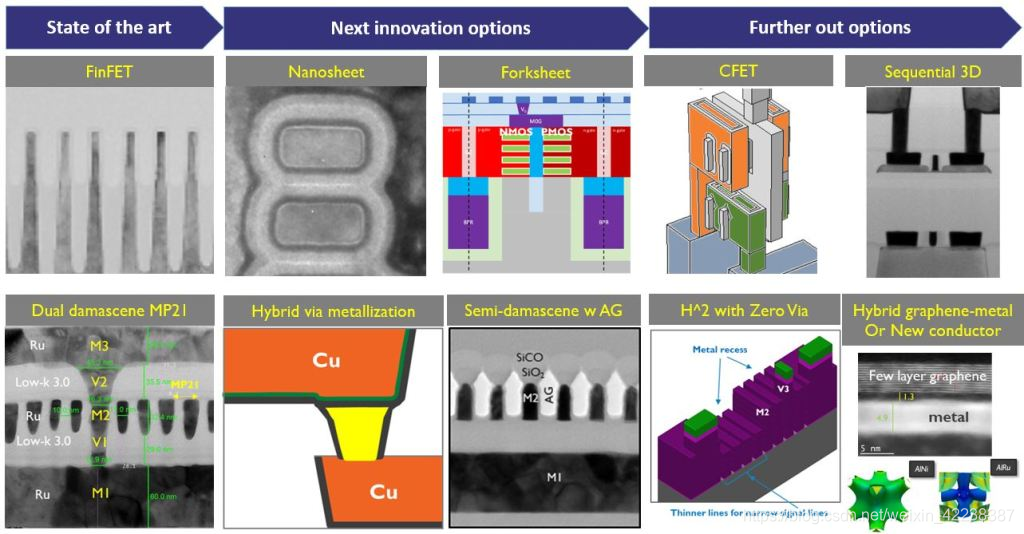

图3：晶体管路线图（上图）和互连技术（下图）。

所有这些都取决于几个因素，即开发新工艺，材料和工具的能力，成本也很关键。

没有人认为当前的方案可以延续很多代，这是通过逐步改进和大量工作来完成的，未来将有更重大的变化，这些变化将在不断发展的改进中源源不断地引入。显然，可靠性为缩小层间介电常数k值提供了一些主要障碍，但这一直在继续降低。随着填充材料的变化，对衬里的要求（或什至要有衬里/屏障的要求）也将发生变化。与这些材料相关的工艺将为不同的集成方案（如双大马士革，单大马士革，完全自对准的集成，甚至是减法金属化）带来优势和劣势。

但是，对于最紧的层，今天的铜镶嵌工艺将扩展到一定程度。“双重大马士革始终是一个音调，只要我们的间距超过26nm或24nm，这仍然几乎是铜和钴的领域。临界点是当您低于20nm间距时，在20nm间距以下，存在许多担忧，这不仅是电阻，而且还涉及可靠性，尤其是对于铜。

因此，大致在等于2nm节点的这个间距上，业界希望迁移到称为混合金属化的技术。有人称其为预填充，这项技术可能会插入最紧密的层中，但不太关键的层将继续使用传统的铜工艺。

在基本的混合金属化流程中，将介电材料沉积在基板上。然后，使用传统的镶嵌工艺形成微小的铜通孔和沟槽。然后，重复该过程，并形成微小的通孔和沟槽。

但是，与其采用双镶嵌工艺，不如说是选择性地沉积通孔金属。空的通孔填充有金属导体，而无需使用衬管。钼、钌或钨是可以用来填充微小通孔的金属。最后，完成常规的铜金属镀层，可以将其视为单个镶嵌铜金属镀层。

单镶嵌不是半导体世界中的新工艺。双重镶嵌工艺比单一镶嵌工艺更智能，更具成本效益。随着技术的发展，双金属镶嵌的挑战在于更高和更狭窄的生产线中以及通过组合开口实现无缺陷的铜金属化。单个镶嵌将两个图案解耦以进行金属化，使其更容易缩小宽度和间距尺寸，并提高线宽比，以减轻电阻的上升。

总而言之，混合金属化在互连中使用两种不同的金属。对于2nm，这至少在一层上是很有意义的，与双金属镶嵌相比，通孔电阻更低，可靠性将会提高。同时，我们可以保持线路中铜的低电阻率。

但是，混合金属化存在一些障碍。有几种不同且困难的沉积技术可以实现间隙填充过程。挑战在于在不损失选择性的情况下实现良好的通孔填充均匀性。此外，通孔侧壁是无障碍的，通孔材料和底层金属之间的潜在相互作用可能会导致可靠性问题。

什么是半大马士革？
如果业界能够解决这些问题，则可以在2nm处插入混合金属化层。但是，如果要继续扩大芯片规模，业界可能需要2nm以外的另一种解决方案。

超越2nm，下一步是许多人所说的半镶嵌工艺，这是一种针对最紧的金属间距的更彻底的技术。在研发方面，出于多种原因，该行业正在探索半大马士革。

在双镶嵌结构中，生产线的体积是铜晶粒生长的限制因素，相反，如果通过沉积可退火的金属层形成金属线，然后通过蚀刻形成金属线，则可以增加晶粒尺寸。但是对于铜来说，这种过程很难实现。像钌这样的金属在这种过程中更容易处理，因此它有可能实现人们所说的半大马士革加工。

半镶嵌的起点是20nm以下的间距，我们的目标是18纳米及以下的半大马士革。因此，也许就像从现在起的四五年内一样。这对逻辑工厂来说是破坏性，建立了一个用于铜金属化和双镶嵌的晶圆厂，混合金属化几乎自然而然地落入了该流程。

半大马士革需要使用新工具的不同工艺流程。简而言之，半大马士革可实现带有气隙的微小通孔，从而减少了芯片中的RC延迟。

该技术依赖于使用替代性蚀刻工艺的金属图案化。替代蚀刻并不是新技术，用于较旧的铝互连工艺。但是，要在2nm以上的范围内实现该技术还存在一些挑战。

半大马士革工艺始于对通孔开口进行构图并将其蚀刻到介电膜中。然后，用金属填充通孔并对其进行过度填充，这意味着金属沉积将继续进行，直到在电介质上方形成一层金属为止。然后对金属进行掩膜和蚀刻，以形成金属线。

在实验室中，Imec设计了一种基于64位Arm CPU的12金属层设备。该设备具有两层使用钌材料的金属互连。金属线之间形成气隙。

气隙显示了将性能提高10％的潜力，同时将功耗降低了5％以上。使用长宽比高的电线可以将电力网络中的IR下降降低10％，以提高可靠性。

但是，半大马士革还远远没有准备好投入生产。半金属镶嵌方案存在许多潜在的问题，例如对准，金属蚀刻，LER，泄漏，芯片封装相互作用，密封环兼容性，等离子体损伤和可布线性。

结论
其他互连技术正在研发中，例如超导通孔，金属-石墨烯混合互连以及铜的替代品。

但是可以肯定的是，由于下一代技术面临若干挑战，因此业界宁愿尽可能长地扩展铜双镶嵌。

在某个时候，该行业需要下一代互连技术，芯片制造商可能会找到解决方案。但是，如果不能实现，传统的芯片扩展可能就束手无策了，这迫使业界寻找替代解决方案来实现高级芯片。

那已经发生了。Momentum已经在为高级包装而建造，这是一种替代方法，可以开发系统级设计，并可能进行更多定制。

不过，到目前为止，该行业正在研究传统的芯片缩放方法以及高级封装，以开发新的系统级设计。至少在可预见的将来，这两种方法都是可行的。
