引言 Introduction

如今，DDR4 SDRAM 是基于 FPGA 或者 ASIC 的设备中非常流行的存储介质。本文我们将探寻 DDR4 的一些的基础知识：

DDR4 SDRAM 的内部结构是怎么样的
DDR4 的基础操作：读写操作是如何进行的，以及
高层次的 SDRAM 子系统概述，比如 FPGA/ASIC 与 DDR4 SDRAM 通信的整个系统

物理结构 Physical Structure

从 DRAM 必要的 IO 管脚及其功能来开始本文是个不错的主意。本章我们将从 DRAM 外部的 IO 开始，一直向底层讨论到 DRAM 内部的基础电路单元。

顶层 Top Level

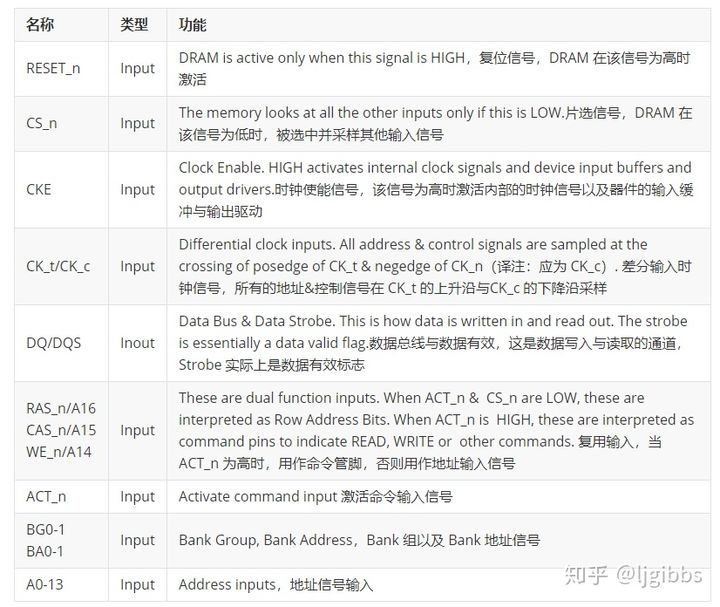

正如你预期的那样，DRAM 拥有时钟、复位、片选、地址以及数据输入。下文中的表格有关于各个引脚更详细的信息。表格中并没有列出所有的 IO，只列出了其中基础的部分。读者可以花一些时间来了解各个 IO 的功能，尤其是那些拥有复用功能的地址信号。

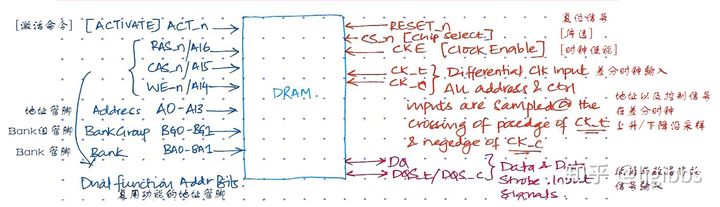

图-1 顶层 IO 信息

BankGroup，Bank，Row，Column

上节中的 DRAM 顶层结构展示了提供给外部的 IO 管脚。而下图则展示了 DRAM 内部的构造，以 bank 以及 bankgroup 为单元组织起来。

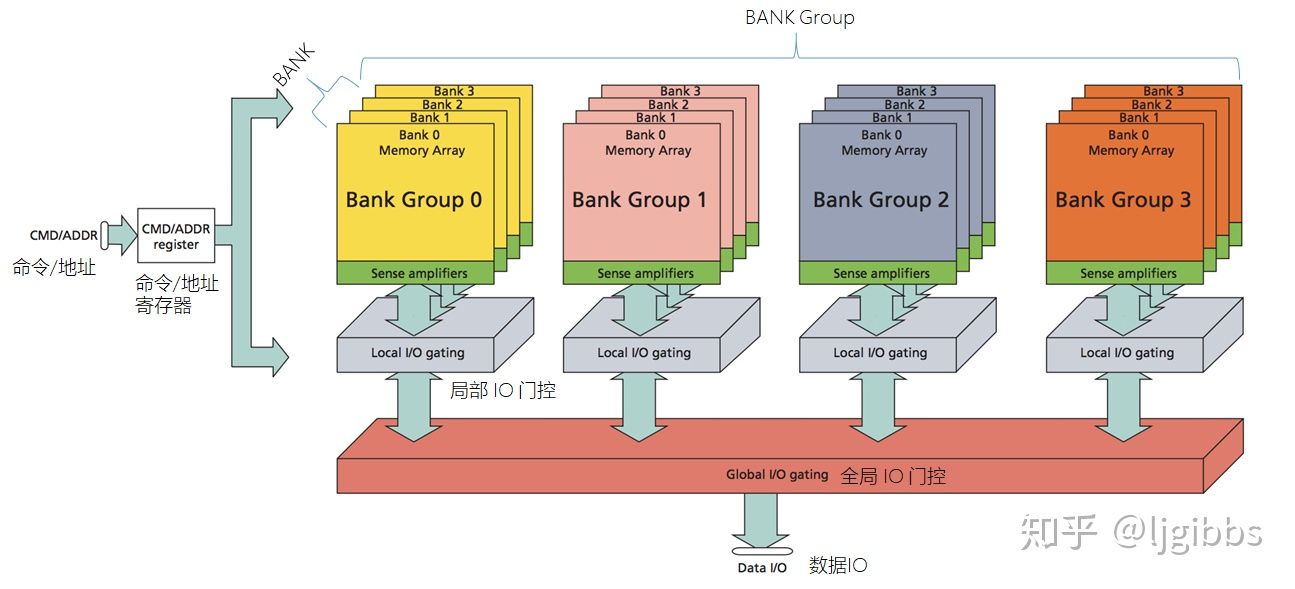

图-2 BankGroup 以及 Bank

当从存储介质中读取数据时，需要提供读数据的地址；在写入数据时，除地址外还需提供写数据。由用户提供的地址，一般称为“逻辑地址”（logical address）。逻辑地址在传输给 DRAM 前，会转换为物理地址（Physical address 译注：转换工作通常由 MMU 完成）。物理地址由以下几个域（field）组成：

Bank Group
Bank
Row
Column

这些域将用于区分读取或者写入数据的存储介质单元的位置。

如果再深入一个层次，看看单个 Bank 的组成部分。

存储阵列 Memory Arrays
行译码 row decoder
列译码 column decoder
Sense Amplifiers

图-3 行&列译码

在确定了待读取地址的 Bank 组与 Bank 后，地址中的行部分将激活（activate）存储阵列中的一行（line），这被称为 Word line。在该行被激活后，其数据被从存储阵列中读出，写入 Sense Amplifiers。随后，DRAM 根据列地址从 Sense Amplifiers 中缓存的 Word line 再读取出属于该列的数据，这部分数据的长度与 DRAM 列数据位宽相同，称为 Bit line。

DRAM 协议规定了列数据位宽，包括 4 bit，8 bit 和 16 bit 三种，DRAM 也因此分为三类：x4,x8 以及 x16 。此外请注意：DRAM 颗粒的 DQ 宽度与列数据位宽相同。所以也可以说 DRAM 是根据 DQ 总线宽度划分的，为了简便起见。

[备注] x16 DRAM 仅有 2 个 Bank Group 而 x4 以及 x8 DRAM 有 4 个 Bank Group，如图 2 所示。

举例时间：一个 DRAM 芯片好比就是一个装满着文件柜的建筑

BankGroup 地址用于找到楼层

Bank 地址用于找到你所需的那个文件柜

Row 地址用于在这个文件柜里找到你所需的抽屉

Col 地址则用来标记抽屉里第几份文件是你需要的

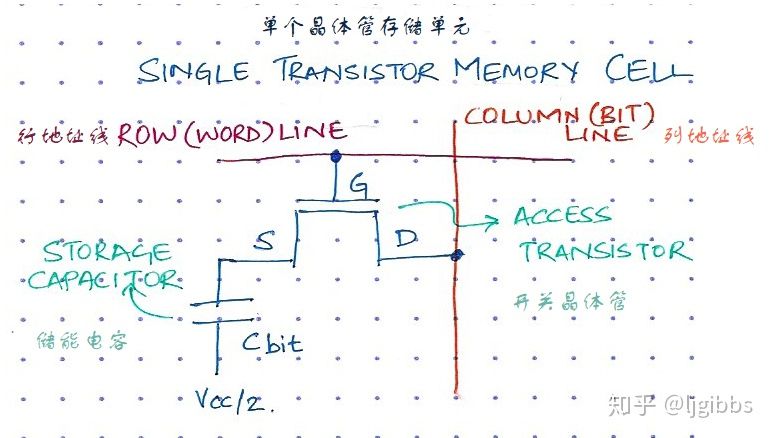

而在更低的层次上，每个比特实际上由一个保持电荷的电容，以及一个用作开关的晶体管组成。

图-4 比特层组成

由于电容中保持的电荷会随着时间流逝而放电，DRAM 中保持的信息会逐渐丢失除非周期性地对电容充电，即重刷新。这也就是 DRAM 中 'D' 的由来，代表 Dynamic，对应于 SRAM （Static Random Access Memory）。

DRAM 容量与地址 DRAM Sizing & Addressing

DRAM 采用标准容量，由 JEDEC 标准制定。JEDEC 是决定 DDR 设计与发展路线的标准委员会。下文的内容来自 JEDEC DDR4 标准（JESD79-4B）的 2.7 节。

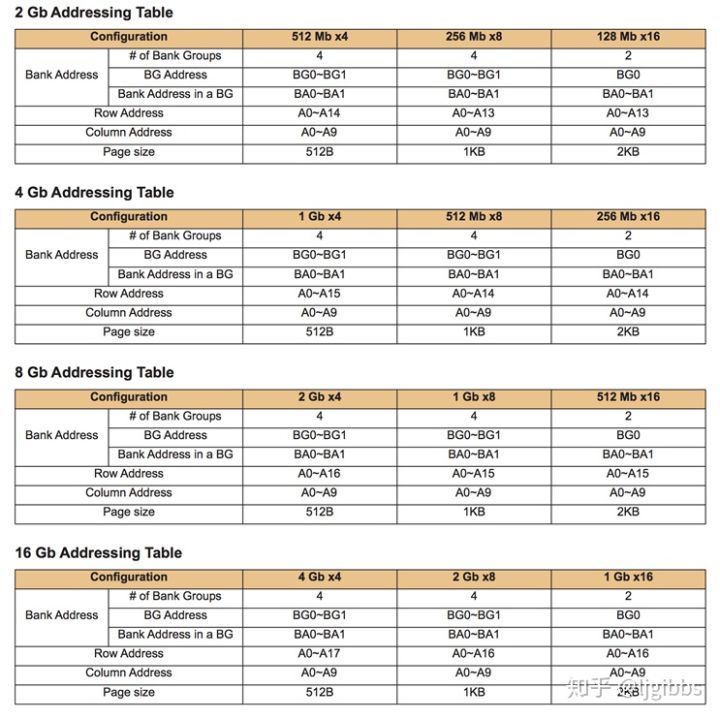

图-5 不同容量的 DRAM 颗粒的地址映射

DRAM 容量计算 DRAM Size Calculation

接下来让我们通过手工计算 2 个颗粒的大小来更深入地理解上一份表格的内容。

/* 4Gb x4 Device */  4Gb x4 颗粒
Number of Row Address bits: A0-A15 = 16 bits
行地址信号位宽：16bit
    Total number of row = 2^16 = 64K
    总行数：64k
Number of Column Address bits: A0-A9 = 10 bits
列地址信号位宽：10bit
    Number of columns per row = 1K
    总列数：1k
Width of each column = 4 bits
每列的数据位宽：4bit
Number of Bank Groups = 4
Bank Group 数量：4
Number of Banks = 4
Bank 数量：4

Total DRAM Capacity =
    Num.Rows x
    Num.Columns x Width.of.Column x
    Num.BankGroups x Num.Banks
DRAM 容量计算 = 行数 x 列数 x 列的数据位宽 x Bank Group 数量 x Bank 数量

Total DRAM Capacity =
    64K x 1K x 4 x 4 x 4 = 4Gb


/* 4Gb x8 Device */
Number of Row Address bits: A0-A154 = 15 bits
    Total number of row = 2^15 = 32K
Number of Column Address bits: A0-A9 = 10 bits
    Number of columns per row = 1K
Width of each column = 8 bits
Number of Bank Groups = 4
Number of Banks = 4

Total DRAM Capacity =
    Num.Rows x
    Num.Columns x Width.of.Column x
    Num.BankGroups x Num.Banks

Total DRAM Capacity =
    32K x 1K x 8 x 4 x 4 = 4Gb

DRAM Page 大小计算 DRAM Page Size

在上文的表格中，提到了 Page Size 这一概念，指的是每一行中的 bit 数量。换句话说，是当一行被激活时，载入到 Sense Amps 的比特数量。考虑到列地址的位宽为 10bit，每一行有 1k 个列。

所以对于 x4 器件而言，每一行的 bit 数量为 1k x 4 = 4k bit（512B）。

同理，x8/16 器件的 page size 分别为 1k/2k Byte

Rank (Depth Cascading)

DRAM 中有 single/Dual/Quad Rank 等术语。Rank 是 DRAM 中的最高层次的逻辑单元，一般用于增加整个系统的存储容量。

比如说你需要 16Gb 存储，根据市场上的供应情况、价格以及你自己口袋里的银子，你可能会选择单个 16Gb 的芯片，那么此时你拥有的就是 Single Rank 的系统，因为你只需要单个片选信号（CS_n，毕竟你只有单个 chip），就可以读取整个 16Gb 空间。

你也可以选择两个单独的 8Gb 的颗粒来组成 16Gb 空间，这两个颗粒一起焊在一块 PCB 上，一般来说这比单个 16Gb 的颗粒要便宜。此时，这两个颗粒共享同一组地址与数据总线，因此你需要控制 2 个片选信号来分时选中这两个颗粒，此时即为 Dual Rank。

[备注] 你可能会遇到另一种形式的 Dual Rank DDR——Dual-Die Package，即 DDP。DDP 将两个 DDR 颗粒封装在一起，此时你看见的就只有单个芯片了，但其实这两个颗粒还是共享总线，是一种 Dual Rank 器件。

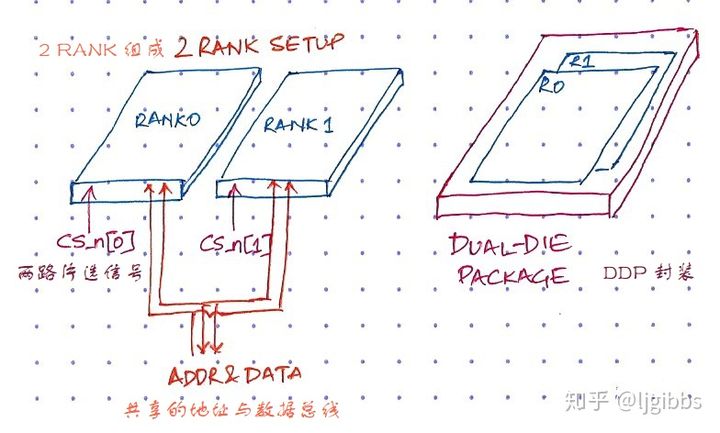

图-6 Rank 的组成

Width Cascading

再举个多芯片系统的例子，但与 RANK 无关。假设你需要一个 8Gb 存储，并且你的借口是 x8 位宽的，即位宽为 8 bit。此时，你可以选择单个 8Gb x8 的颗粒，或者两个’位宽串联‘的 4Gb x4 的颗粒。在位宽串联（Width Cascading）模式中，两个颗粒连接到同一个片选信号、地址以及数据总线。但不同的是，连接至数据总线的不同部分，在下图中，第一个 x4 颗粒连接到 DQ[3:0]，而第二个颗粒则连接至 DQ[7:4]。（译注：此时两者都是 single rank ）

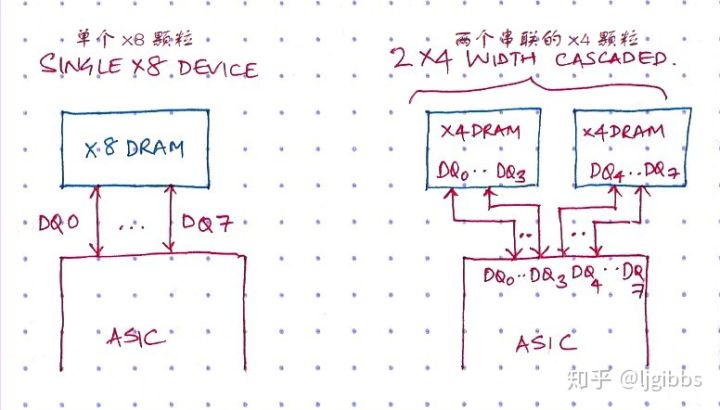

图-7 位宽串联的 DRAM 颗粒

存储访问 Accessing Memory

DDR4 的读写访问都基于 Burst 形式（译注：Burst 一般译作突发传输或者猝发传输）。突发传输起始时，由用户指定传输的起始地址，以及本次传输的长度，在 DDR4 中这个长度为 8 或者 4，后者是一个 chopped 的传输。（译注：chopped burst ，即提利昂·兰尼斯特式短小的传输）
读写操作分为两个阶段，以 ACTIVATE 激活命令（保持一个周期的 ACT_n & CS_n 低电平信号）开始，其后是具体的读或者写命令。
与激活命令同时发出的地址信号，用于确定所需激活的 BankGroup，Bank，Row，这项步骤称为 RAS 阶段，Row Address Strobe。
而在第二阶段，与读写命令同步发出的地址信号用于确定突发传输的起始列地址。这项步骤称为 CAS 阶段，Column Address Strobe。
由于单个 Bank 只有一个 Sense Amps，只能缓存单个行的内容。因此在激活某行后，访问同一 Bank 不同行之前，需要使用 PRECHARGE 命令关闭（de-activate）当前激活行。PRECHARGE 命令好比关上当前打开的文件柜抽屉，命令发出后当前 Sense Amps 中缓存的行会被写回原地址。
相较于直接使用 PRECHARGE 命令关闭某个行，也可以使用 RDA （Read with Auto-Precharge）或者 WRA (Write with Auto-Precharge)命令，在当前传输结束后自动关闭当前行。因为列地址只需要使用 A0-A9 10bit，因此 CAS 阶段使用 A10 比特表示当前是否启用自动关闭（Auto-Precharge)。

命令真值表 Command Truth Table

至今为止，我们一直在使用 ”命令“ （Command）这一说法，激活命令，读写命令等等。但在本文开始的时候，我们并没有提到 DRAM 有"命令" IO，那么这些命令都是如何通过 IO 发送给 DRAM 的呢？

事实上，DRAM 使用 ACT_n, RAS_n, CAS_n & WE_n ，这几个信号 IO 的组合来发出命令。

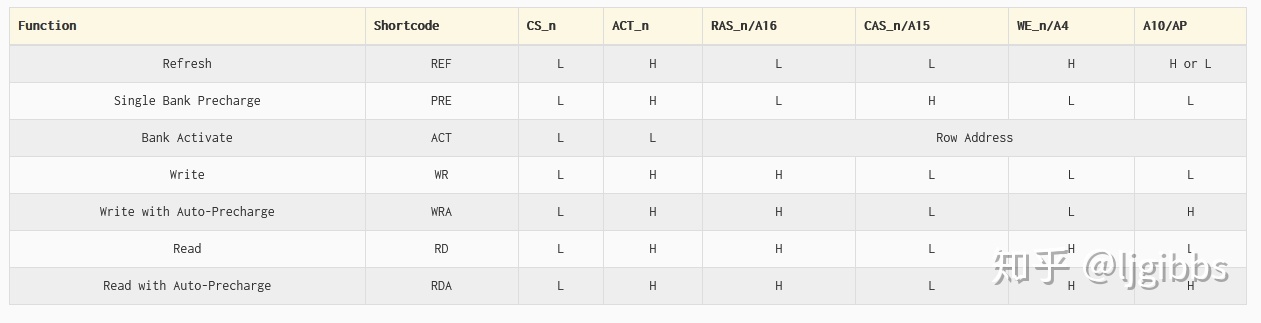

表-部分命令的真值表

上表是 DRAM 部分命令的子集，完整的命令真值表可以在 JEDEC 标准 JESD79-4B 4.1 节中获得。

读命令 Read

图-8 读命令操作

上图是读命令的时序图，此时突发传输长度为 8，称为 BL8。

第一步是 ACT 命令，当时在地址总线上的是 row 地址
第二步发出了 RDA 命令，此时地址总线上为 column 地址
RDA 命令指示 DRAM 在读操作完成后自动关闭当前 Bank

写命令 Write

图-9 写命令操作

上图是写命令的时序图。

第一步是发出 ACT 命令激活 ROW 行
第二步发出了写命令，第一次突发传输写入 COL 起始的地址中，第二次突发传输写入 COL+ 8 地址
第二次突发传输之前无需再发出 ACT 命令，因此所操作的 ROW 行此前已经被打开，数据缓存于 Sense Amps 中
此外，第一次发出的是纯粹的 WR 命令，所以传输结束后，该行仍处于激活状态。第二次发出的是具有自动关闭功能的 WRA 命令，因此在传输结束后自动关闭了该行。

[备注：本文对一些内容并没有做出详细的解释，比如 A16&A15&A14 这些具有复用功能的地址信号中，自动关闭功能通过 A10发出，而 A12 则用于选择突发传输的长度：4/8, 如果模式寄存器中相应的配置位使能的话]

DRAM 子系统 DRAM sub-system

在前面的章节中，我们已经讨论了很多关于 DRAM 本身的内容，在本节中，我们将讨论 ASIC 或者 FPGA 与 DRAM 通信时所需的系统组件，由 3 部分组成：

DRAM
DDR PHY
DDR Controller（译注：一般简称为 MC，即 Memory Controller）

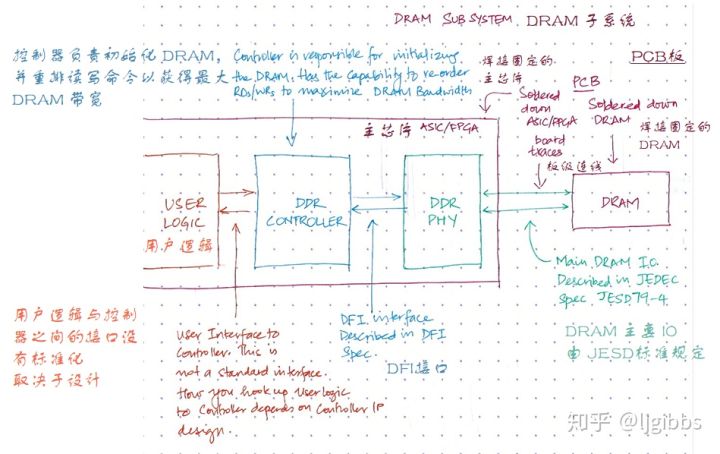

图-10 DRAM 子系统组成

上图中的信息量很大，让我们一点点拉扯来看：

一般来说，DRAM 是一个焊接在 PCB 上的独立芯片，而 PHY 与 MC 则是 FPGA 或者 ASIC 用户逻辑的一部分
用户逻辑与 MC 之间的接口是由用户定义的，并没有被标准化
用户逻辑向 MC 发出读写命令时，其中的地址使用的是逻辑地址
MC 再将逻辑地址转换为物理地址，将用户逻辑的命令转换后向 PHY 发出
MC 与 PHY 之间采用标准化接口进行通信，一般为 DFI （DDR PHY Interface），DFI 标准可从以下链接得到 http://www.ddr-phy.org/
PHY 将 MC 的命令转换为具体的底层信号，驱动 DRAM 的物理 IO 接口
PHY 与 DRAM 之间的接口由 JEDEC 标准化

由此看来，MC 好比是读写 DDR 的大脑，而 PHY 则是做出反应的肌肉

当用户激活一行时，整个行被缓存至 Sense Amps 中。后续用户对该缓存行读写的代价会相对较低，因为可以省略第一阶段的激活命令。MC 一般可以对访问 DRAM 的请求进行重排序，来高效地利用行缓存机制。为了实现重排序，MC 一般具有一小块 cache 或者 TCAM，并始终返回最新的数据（译注：and always returns the lastest data 这里没有搞懂）。所以用户逻辑无需担心数据丢失或者冲突，因为控制器会负责重排序功能
PHY 中包括了模拟电路的部分，用于驱动 DRAM 的 IO。并负责调整寄存器以增大驱动能力或者调节端接电阻，以提高信号完整性
