引脚 | 定义 |
---|---|
AD7~AD0 | 8088 地址/数据分时复用总线(address/data bus),双向,三态。 |
A15~A8 | 8 位地址信号,输出,三态。在整个总线周期内提供存储器高 8 位地址。 |
A19/S6~A16/S3 | 分时复用地址/状态总线(address/status bus),输出,三态。提供地址信号A19~A16 及状态位 S6~S3。 |
INTR: | 中断请求(interrupt request)信号,输入,用来申请一个硬件中断。当 IF=1 时,若 INTR 保持高电平,则 8088 在当前指令执行完毕后就进入中断响应周期(INTA 变为有效) |
NMI | 非屏蔽中断(non-maskable interrupt)输入信号。与 INTR 信号类似,但 NMI 中断不必检查 IF 标志位是否为 1。 |
IO/M ̅ | 输出,三态。该引脚选择存储器或 I/O 端口,即微处理器地址总线是存储器地址还是 I/O 端口地址。 |
RD | 读信号,输出,三态。当它为低电平时,CPU 通过数据总线接收来自存储器或 I/O设备的数据。 |
WR | 写选通信号,输出,三态。指示 8086/8088 正在输出数据给存储器或 I/O 设备。在WR 为低电平期间,数据总线包含给存储器或 I/O 设备的有效数据。 |
INTA | 中断响应(interrupt acknowledge)信号,输出。响应 INTR 输入。该引脚常用来选通中断向量码以响应中断请求。 |

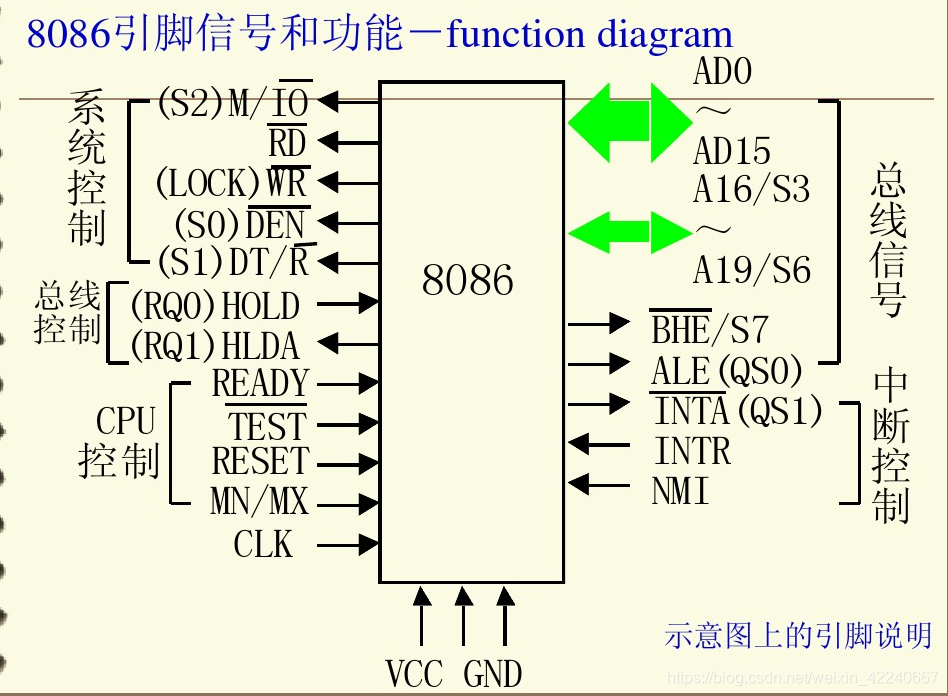

8086/8088cpu中各引脚功能定义
