V93000基础知识-资源板卡简介（WSMX）

接触爱德万V93000测试机台将近一年时间，最近突然产生写博客的想法，一来想给后来者提供力所能及的帮助，二来希望能够得到前辈们的指点。接下来我们一起进入V93000学习旅程，一起加油！！！

测试头资源板卡介绍

Smart Scale测试头有四种尺寸：L类、S类、C类、A类。

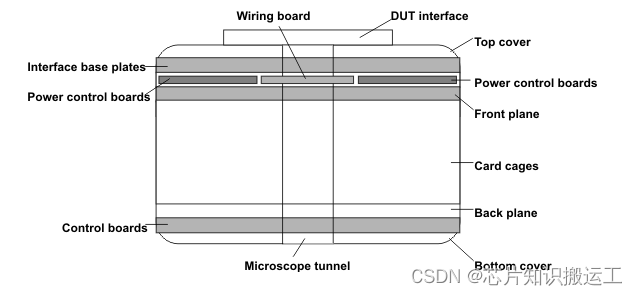

测试头简化图：

L类：8 card cages, 64 slots + 8 DPS slots

S类：4 card cages, 32 slots + 4 DPS slots

C类：2 card cages, 16 slots + 2 DPS slots

A类：1 card cages, 8 slots + 2 DPS slots

V93000常规配置资源板卡：

1. 数字板卡PS1600B
2. 模拟板卡 WSMX
3. 高速板卡 PSSL
4. 电源板卡  DPS128  FVI16

模拟板卡参考信息（WSMX）

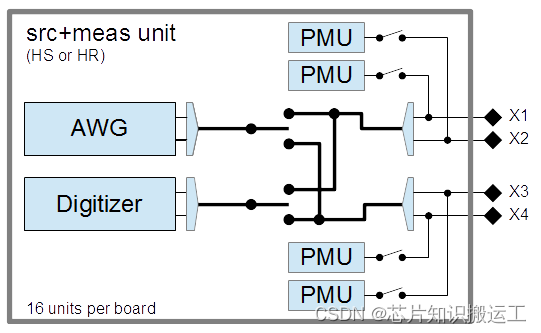

Wave Scale MX是最新一代混合信号板卡。它提供更高的分辨率、速度和准确性。它包含16个单元（对于E974A/B-OP模拟板卡，其中包含8个高速单元HS，8个高精度单元HR），每个单元由一个任意波形发生器（AWG）和一个数字转换器（DGT）组成，可单独配置成单端或差分通道，每通道包括一个参数测试单元（PMU）。

WSMX板卡规格：包含高速AWG、DGT，高精度AWG、DGT 以及PMU(参数测试单元)

单端信号可以连接到X1, X2, X3或X4的任意pogo。在X2和X4 上，信号电平将反转。对于差分信号，必须使用差分对X1、X2或X3、X4。Vpos必须连接X1/X3, Vneg必须连接X2/X4。不能在X3/X4上同时使用AWG和X1/X2上同时使用数字化仪。只有AWG连接X1/X2，数字化仪连接X3/X4，才能同时使用AWG和数字化仪。

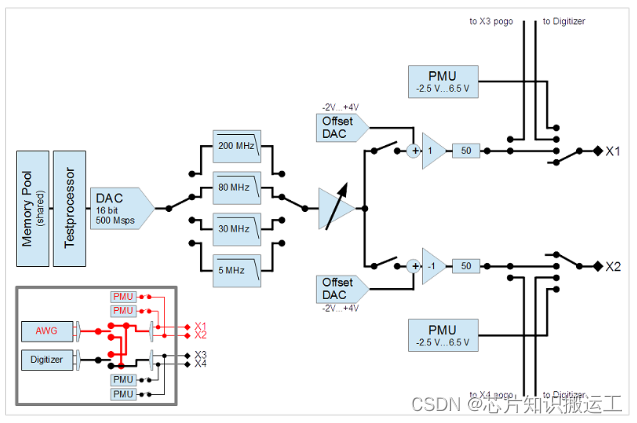

1. 高速AWG

内存：216Msamples

采样率：10Msps - 500Msps

精度：16 bit

最大正弦波频率： 220MHZ

幅度范围：80mVpp - 5Vpp单端

40mVpp - 2.5Vpp差分

直流偏置范围：-2 - 4V

模拟滤波器选择：

5 mHZ   30 mHZ  80 mHZ   200 mHZ,根据要求选择使用。

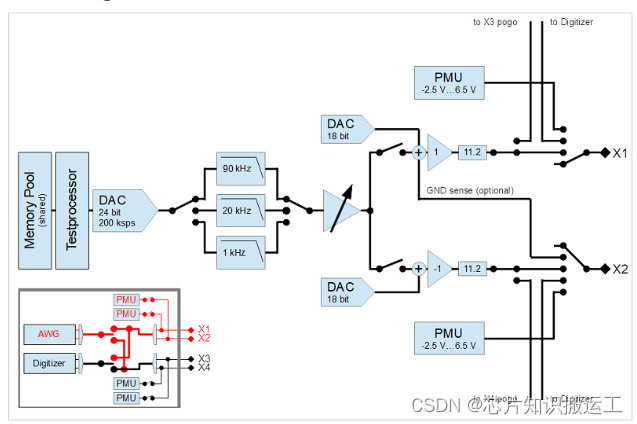

1. 高精度AWG

内存：144Msamples

采样率：10Ksps - 200Ksps

精度：24 bit

最大正弦波频率： 90KHZ

幅度范围：-10.3 - 10.3Vpp

模拟滤波器：1KHZ、20KHZ、90KHZ

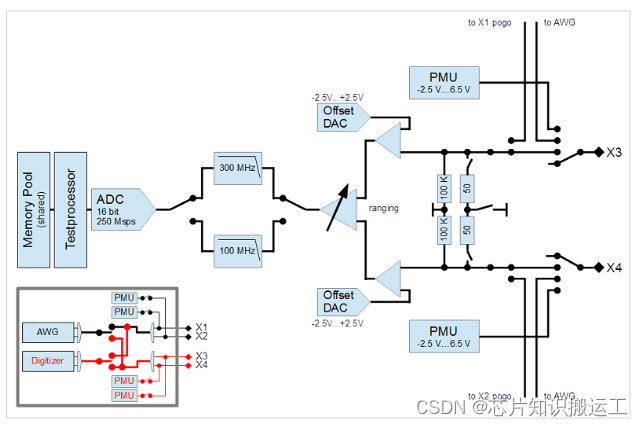

1. 高速DGT

内存：216Msamples

采样率：6.25Msps -250Msps

精度：16 bit

最大正弦波频率： 300MHZ

幅度范围：80mVpp - 5Vpp单端

40mVpp - 2.5Vpp差分

直流偏置范围：-2.5 - 2.5V

输入范围（单端）：62.5mVpp - 3Vpp

模拟滤波器选择：

100mHZ、 300 mHZ,根据要求选择使用。

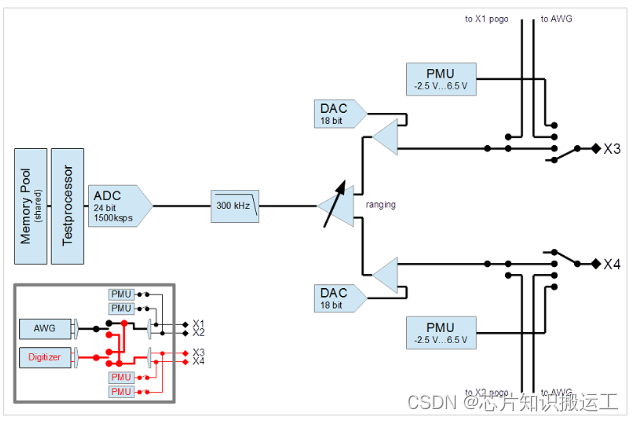

1. 高精度DGT

内存：125Msamples

采样率：1Ksps - 1500Ksps

精度：24 bit

最大正弦波频率： 300KHZ

幅度范围：260mVpp - 10.4Vpp

模拟滤波器：300KHZ
