交-直-交变频基本原理：首先将三相交流电滤波后通过桥式整流电路转换成直流电，滤波后将直流电由桥式逆变电路转换成不同频率的三相交流电输出。

1. 确定变频器的故障范围

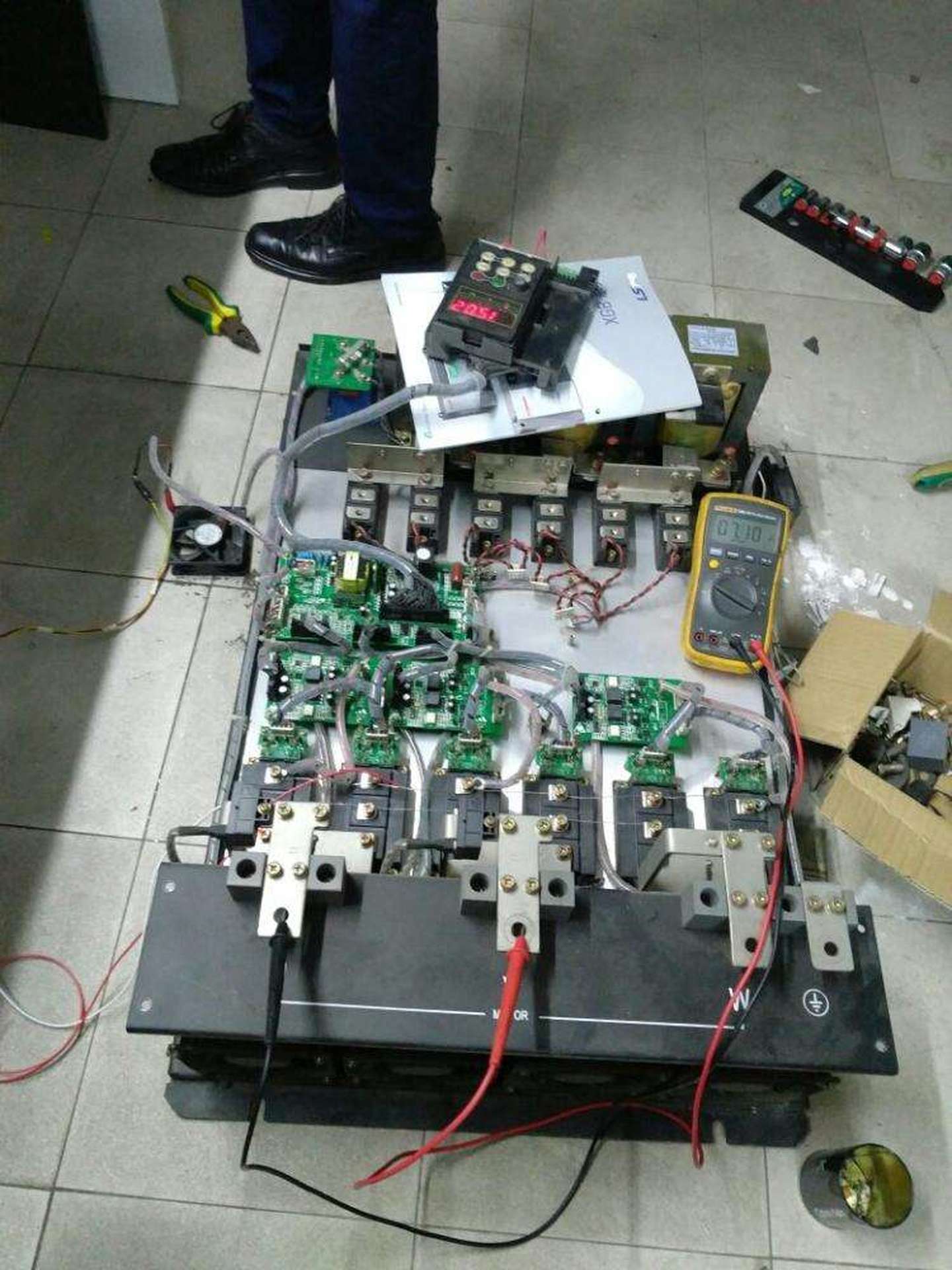

在实际经验检修中，一般在没有变频器电路原理图情况下，变频器多由主电路电力电子元件的损坏造成。对于主回路部分首先应判断故障范围，给变频器上电，测量直流母线电压值是否等于输入电压有效值的1.35倍。若电压正常可分判断逆变部分故障，否则可能是整流功率元件、预充电回路或滤波电容等元件损坏。
对于少数内部有接触器的变频器，接触器是直流母线预充电部分，其启动是由变频器上电后，自检测无故障报警信号和给定“启动”信号后才启动接触器。接触器如果不启动没有直流母线电压，就无法判断故障范围。首先，模拟给定逆变部分“无故障”反馈信号和外部启动信号，人为让接触器吸合，可测量到直流母线电压，根据直流电压大小判断故障范围，方法同上。注意启动预充电接触器前，给定的信号有时是脉冲触发信号而不是电平信号。

2. 整流单元静态检测
判断整流部分某个功率元件损坏方法是利用整流元件的单向导电性，在静态下正、反阻值正常时应不同，具体方法如下：
整流部分的三相桥式整流电路可能是二极管整流、可控硅半控整流、可控硅全控整流或是igbt整流。不管是哪种方式，三相整流电路是对称的，则静态测试阻值结果应符合对称原则，即在静态下三相输入或输出端相
