1、宿舍单间及走道照明

S1#楼宿舍单间及走道照明平面图如下图所示：

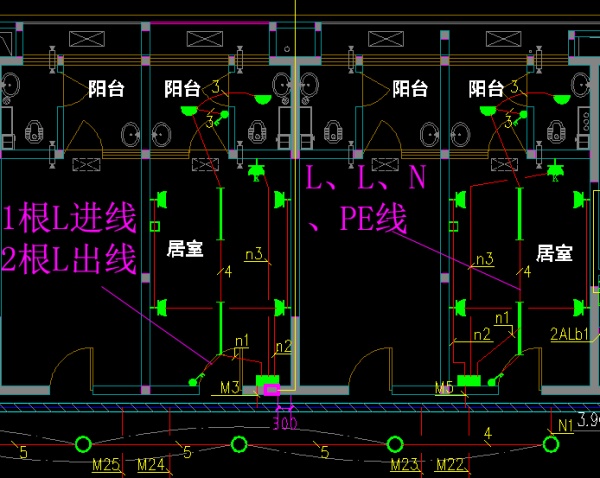

以M3回路为例（M5回路同M3），居室电源开关箱分出三个回路，即n1、n2和n3。其中，n1控制照明回路，n2控制普通插座回路，n3控制空调插座回路。普通照明回路未标记导线根数的均为默认3根（L线、N线、PE线），灯具至普通单联开关的导线为2根（1根L进线和1根L出线）。

图中n1回路居室门口处设双联开关一个，控制两盏单管荧光灯，导线根数为3根（1根L进线、2根L出线）。两盏单管荧光灯间导线根数为4根（L线、L线、N线、PE线，多出来的1根L线为后一盏单管荧光灯的L开关控制线）。

单管吸顶荧光灯
在阳台卫生间门口处设双联开关一个，分别控制阳台、卫生间吸顶灯。导线根数为3根（1根L进线、2根L出线）。

吸顶灯
公共走道照明N1回路进线3根（L线、N线、PE线），灯具连接线有3根、4根和5根之分，从右向左第一盏灯的穿线根数为4根线（多出来的1根L线为L开关控制线）。其余为5根线（多出来的2根L线为L开关控制线）。

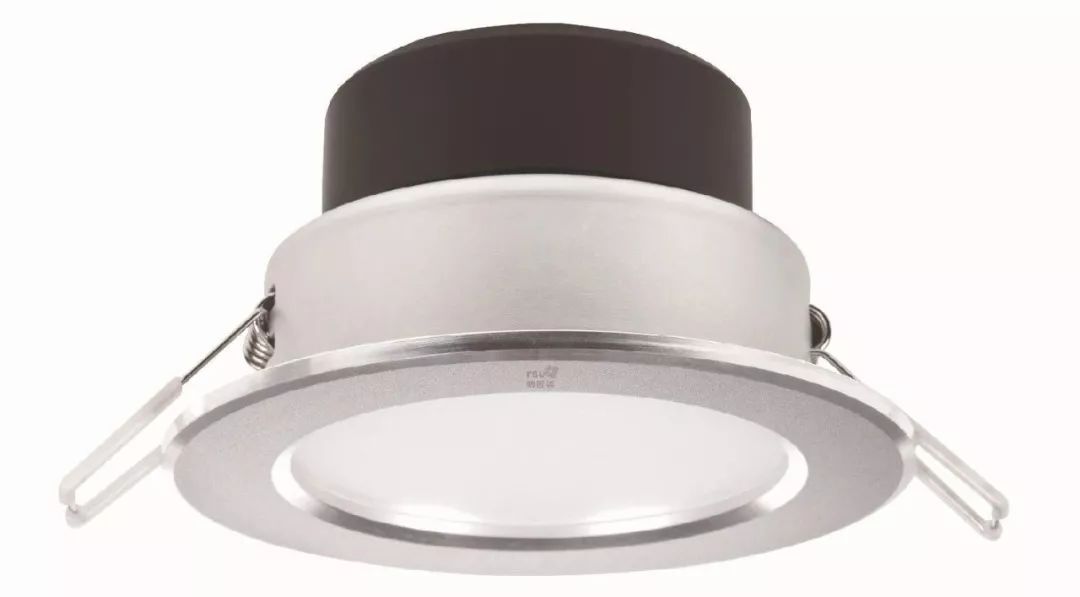

筒灯

2、宿舍楼楼梯间照明

宿舍楼楼梯间照明平面图如下：

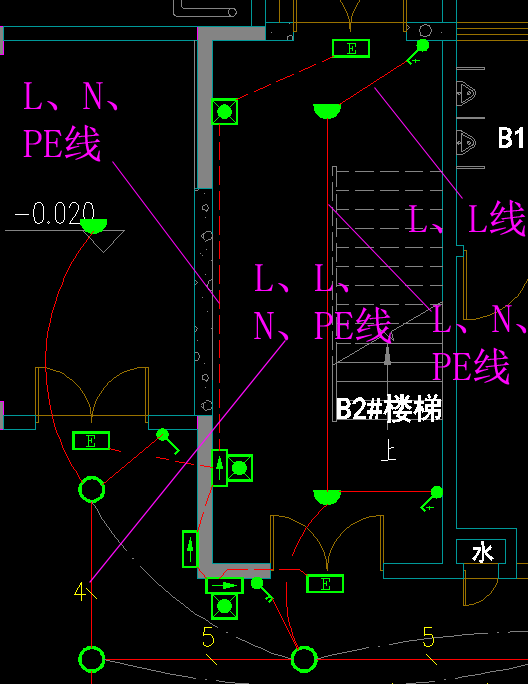

其中，应急照明回路均为3根线（L线、N线、PE线）。楼梯间雷电感应照明开关为2根线（1根L进线和1根L出线）。左上角储物间吸顶灯控制开关位于门口处，前端配电穿线为4根（多出来的1根L线为L开关控制线）。

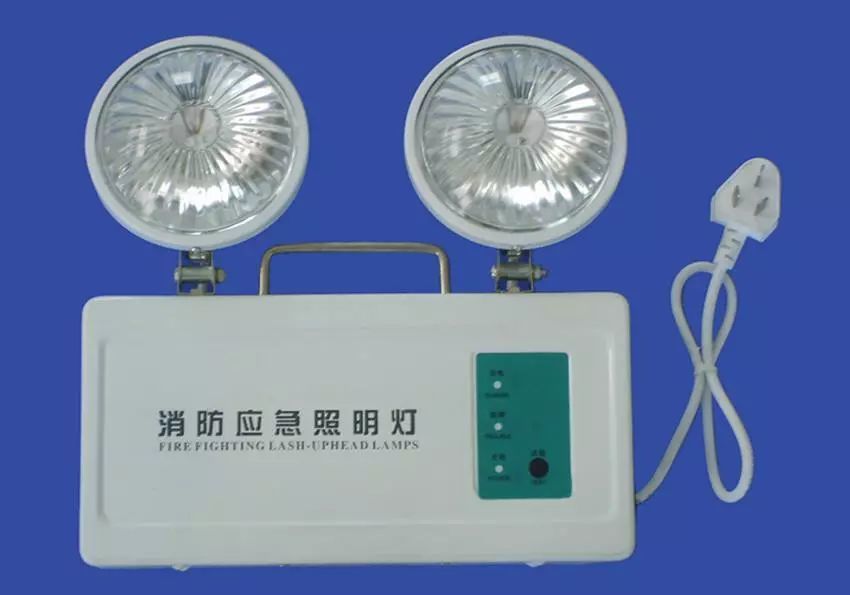

应急照明灯

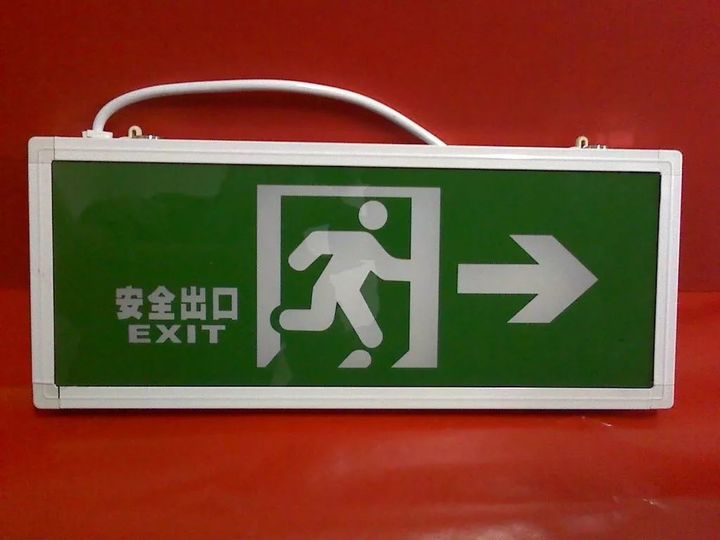

出口指示灯

02

教学楼公共照明

1、普通教室照明

B2#楼72人普通教室照明平面图如下：

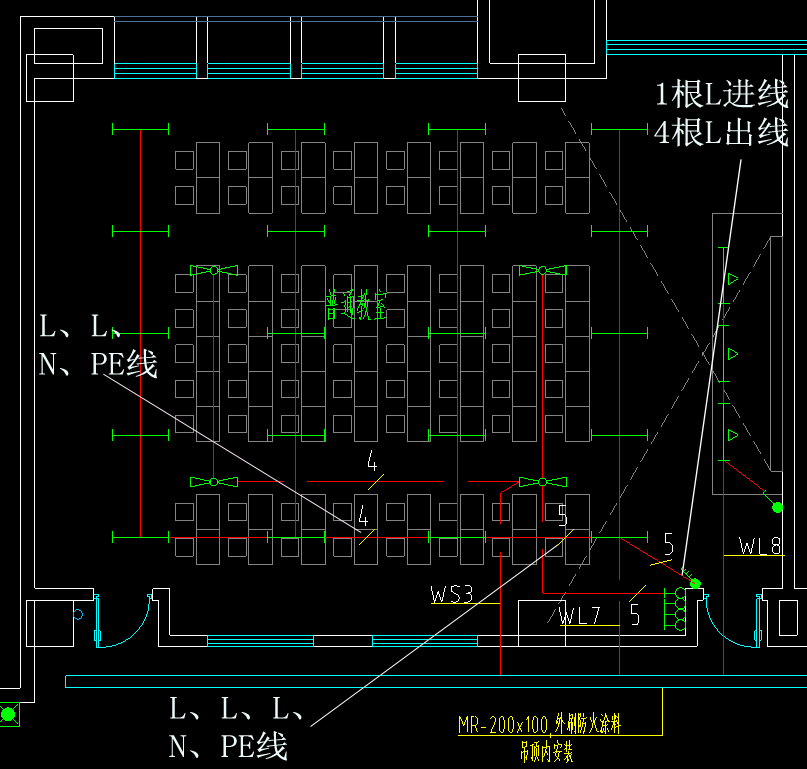

如上图所示，WL7回路为教室内照明回路，导线根数为3根（L线、N线、PE线）。教室内4排单管荧光灯具由室内门口处一个4联开关控制，连接4开的导线根数为5根（1根L进线、4根L出线，控制4排灯具）。

从右向左来看，连接剩余3排荧光灯的导线根数为5根（多出来的2根L线为L开关控制线，控制后两排灯具）。同理，连接剩余2排荧光灯的导线根数为4根（多出来的1根L线为L开关控制线，控制最后一排灯具）。

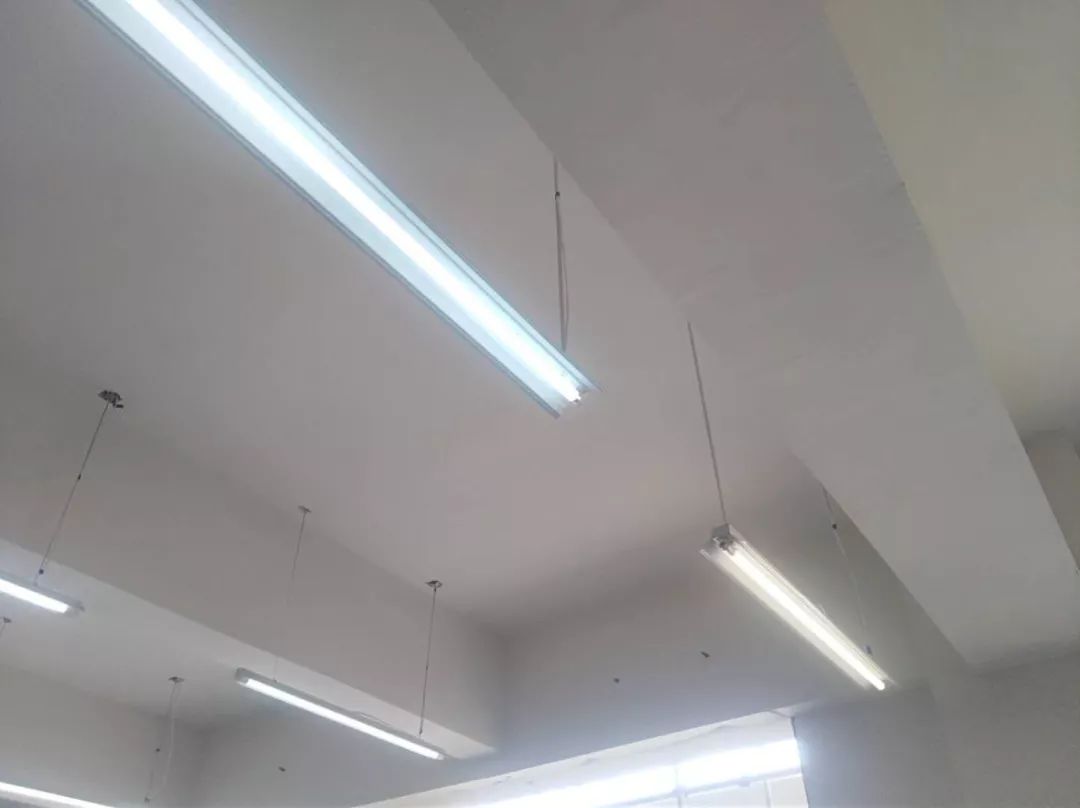

吊杆式单管荧光灯
2、公共大厅照明
B2#楼公共大厅照明平面图如下：

教学楼公共大厅照明与消防应急照明共用配电柜，采用双电源供电，ATS自动转换开关进行切换。公共大厅吸顶灯照明开关均带有消防强点功能。以确保在发生火灾切断正常电源状态下能够通过消防模块对公共区域照明进行强制性点亮，以利于人员的疏散。

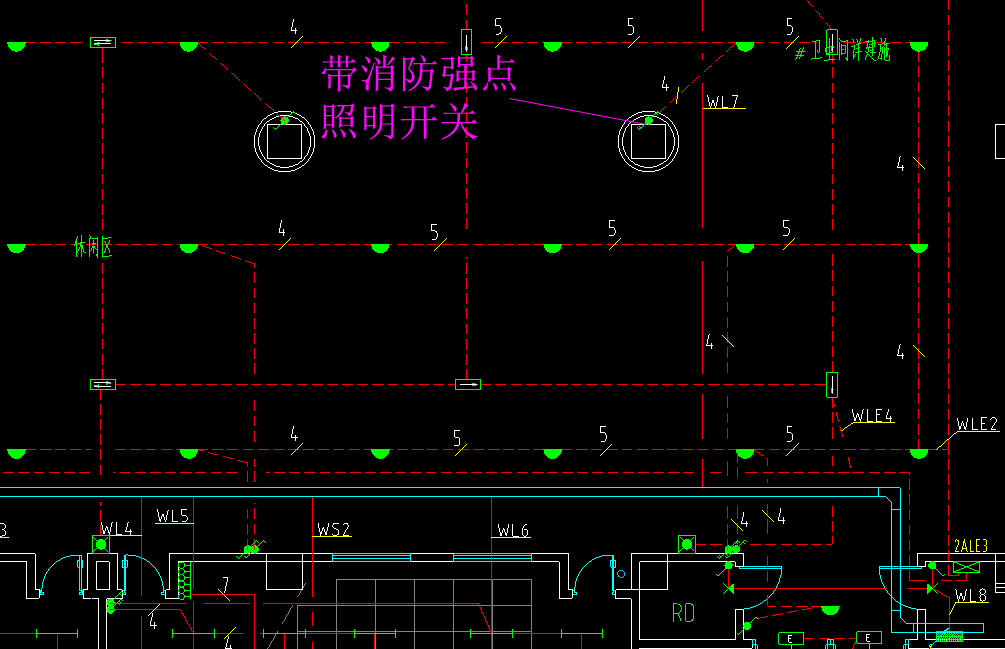

图中连接公共大厅照明吸顶灯的导线根数有3根、4根和5根之分（未标注为3根），控制开关为带消防强点功能的单开和双开。其中，单开控制线路末端吸顶灯，双开分别控制4根线路和5根线路连接灯具。

3、公共卫生间照明

B2#楼公共卫生间照明平面图如下：

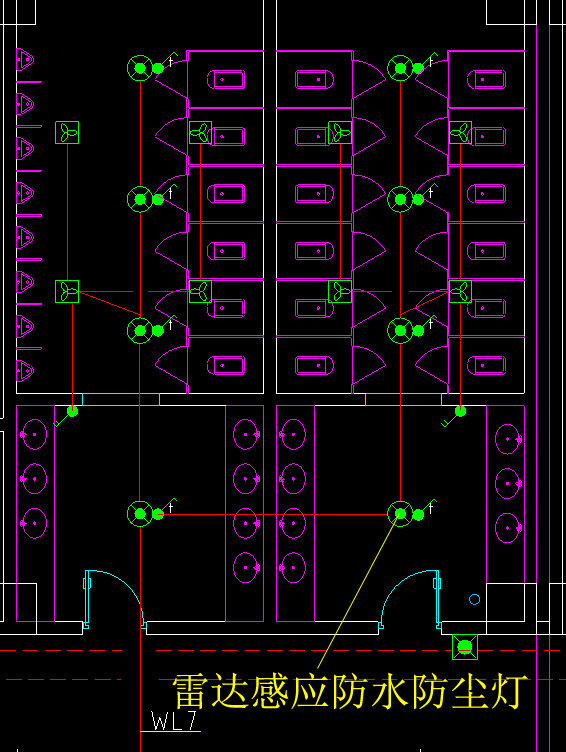

根据卫生间内的特殊环境要求，设计采用雷达感应防水防尘灯。控制回路如上图WL7回路所示，导线根数均为3根，灯具通过自带雷达感应模块控制开关的启闭来实现智能控制。

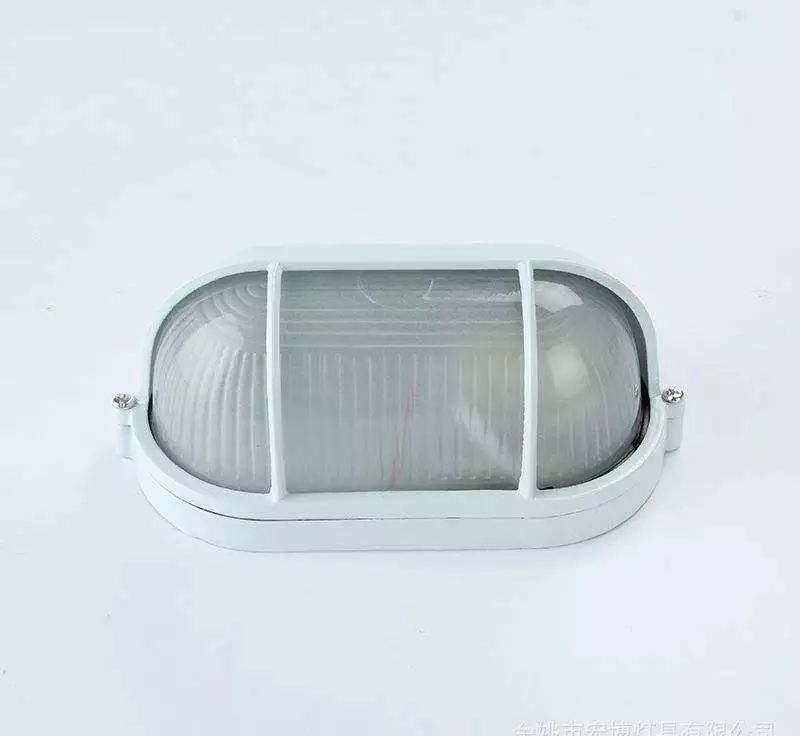

三防灯

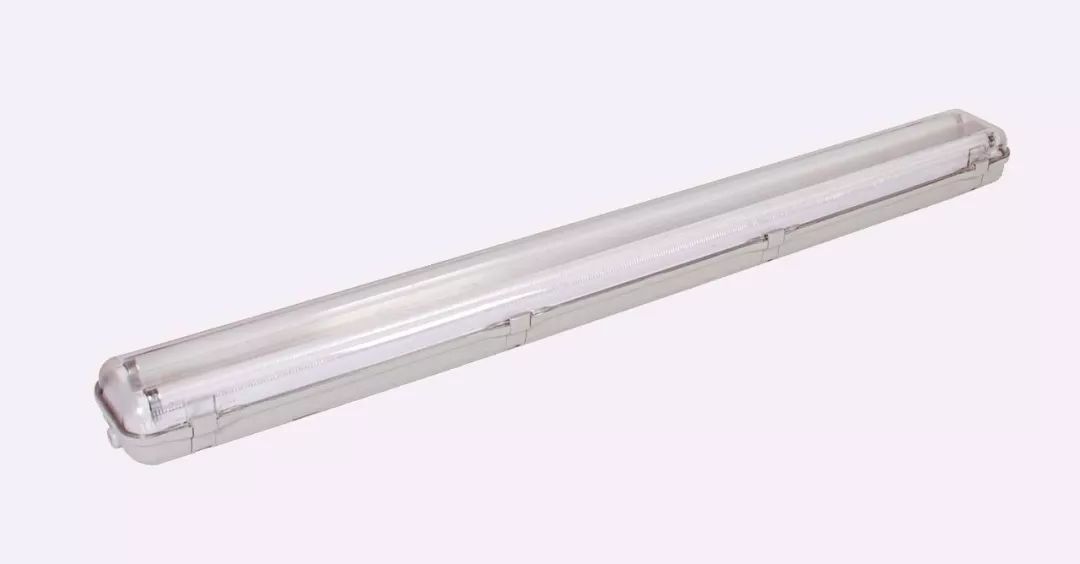

防水防尘灯

03

餐厅食库照明

T1#楼食库照明平面图如下：

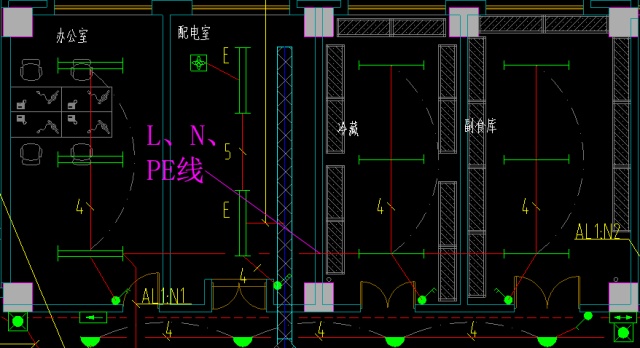

餐厅办公室、冷藏室以及食库照明采用同一回路AL1：N1。每个房间内各设3盏荧光灯，开关均为双联开关，一路控制单个灯具，另一路控制剩余两个灯具。故图中所示位置导线根数标注为4根，即为多出来的一根线为L开关控制线。

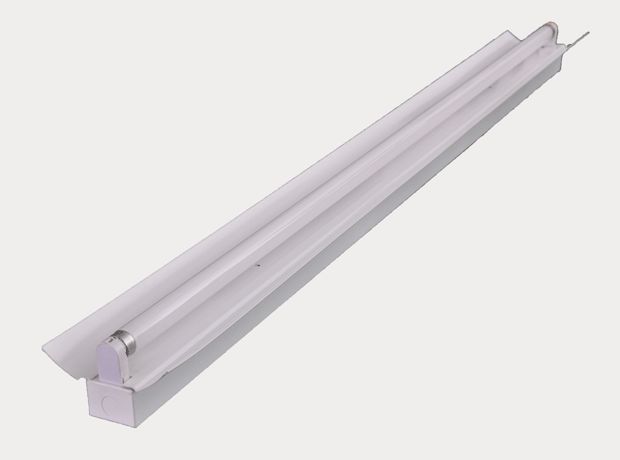

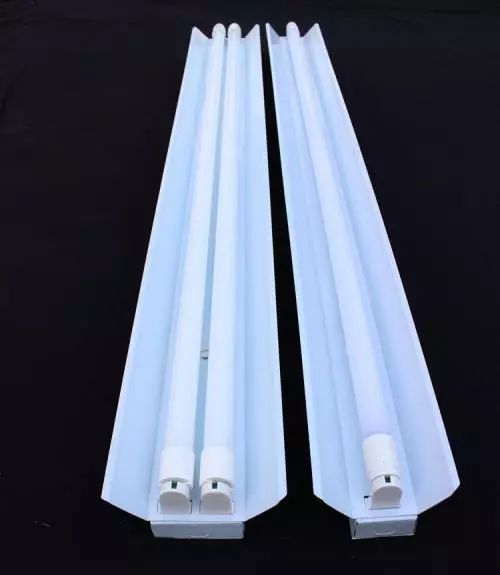

单、双管荧光灯
