[PConline 评测]这两个月以来，英伟达发布了性能和功耗齐飞的RTX30系列显卡，AMD也在前几天发布了新一代Ryzen 5000系列处理器，新一代的Radeon RX6000系列显卡也将在月底发布，新一代硬件推出带来的升级潮也对电源提出了新的需求，特别对于准备升级到RTX30系列的朋友来说，一个700W级别的电源已经成为基本要求。

鑫谷的高端电源系列“昆仑”也推出了额定功率为750W的全新电源产品KL750G，拥有80PLUS金牌认证，可以从容应对酷睿i9-10900K搭配RTX3080等高端平台的供电需求。

鑫谷昆仑KL750G外观赏析

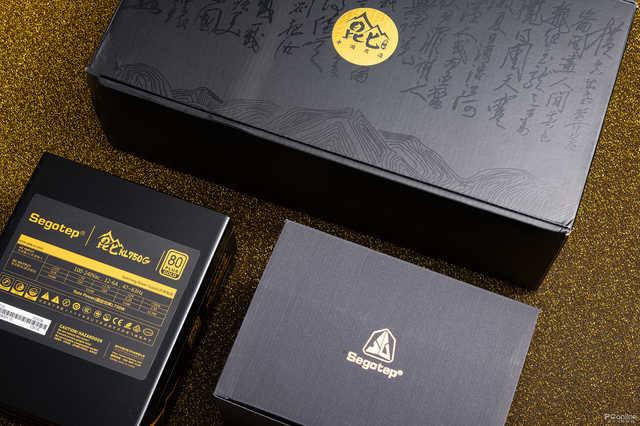

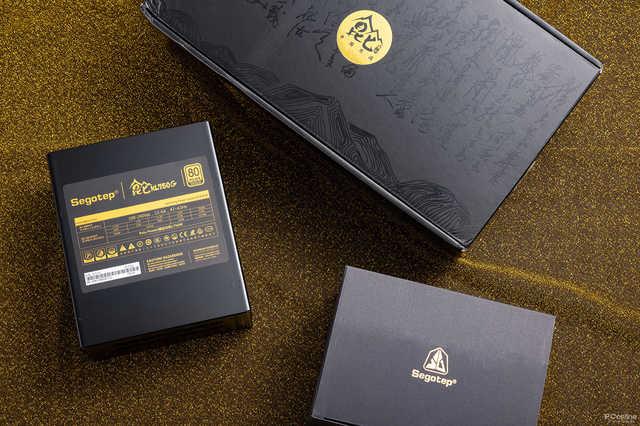

鑫谷昆仑KL750G电源采用了“昆仑”系列一贯的中国风包装盒，黑色的背景色和金色的系列Logo质感满满，可以直观地看出这款产品的高端定位。

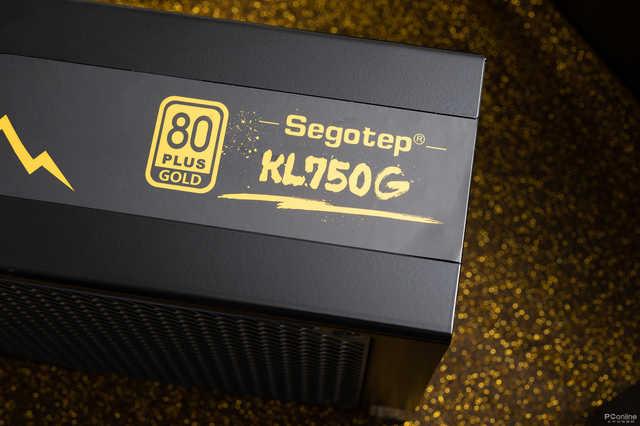

这款电源的尺寸为150mm(宽)*85mmmm(高)*180mm(长)，比普通的ATX电源略长，两侧贴纸上除了有昆仑系列标志性的山峰Logo外，还拥有80PLUS的金牌认证标识。

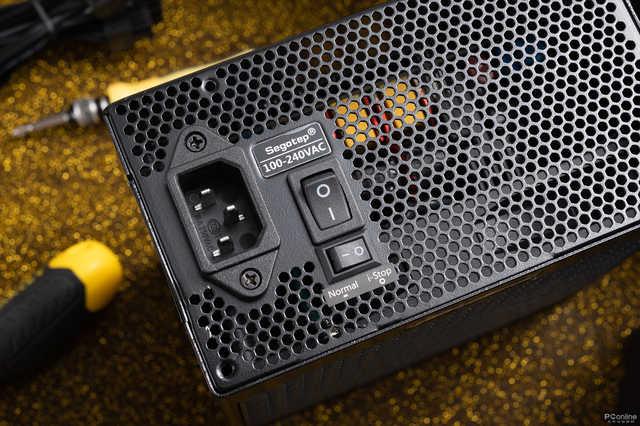

在电源背板可以看出，鑫谷昆仑KL750G是一款支持100~240V交流电输入的宽幅电源，同时还配备了一个i-Stop散热风扇智能启停技术开关，打开该功能后可以在低功耗的情况下直接将风扇停转来降低噪音。

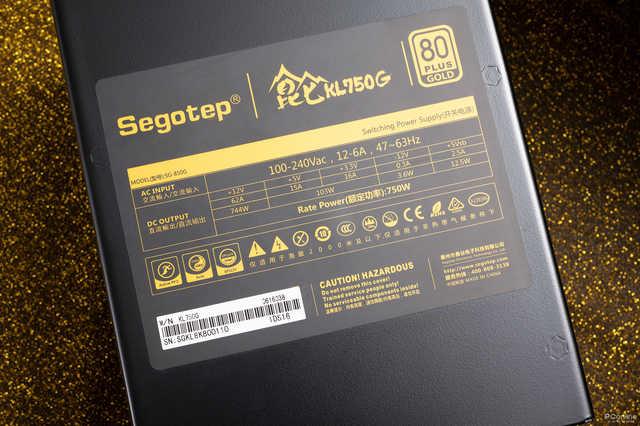

电源的参数铭牌位于电源壳顶部，这款电源采用典型单路12V设计，最大可输出62A电流，单路额定功率达到744W，占比额定功率99.2%，可以完美满足酷睿i9-10900K+RTX 3080级别平台的供电需求。

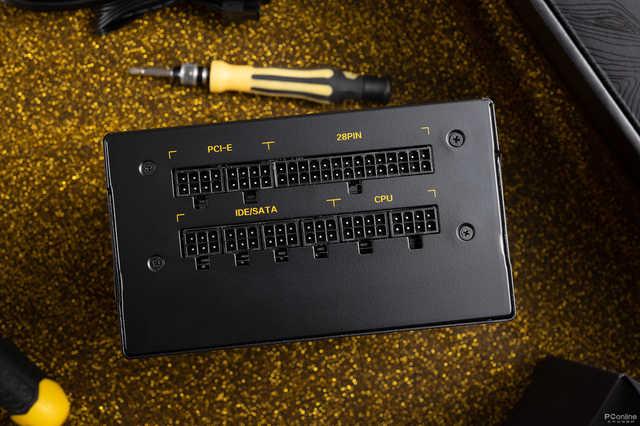

鑫谷昆仑KL750G的模组输出口使用印刷标签进行标识，一共提供1个28pin转24pin的主板供电、2个4+4pin的CPU供电、2个6+2pin的PCIe供电和4个IDE/SATA供电输出口，可以轻松满足高端平台的供电需求。

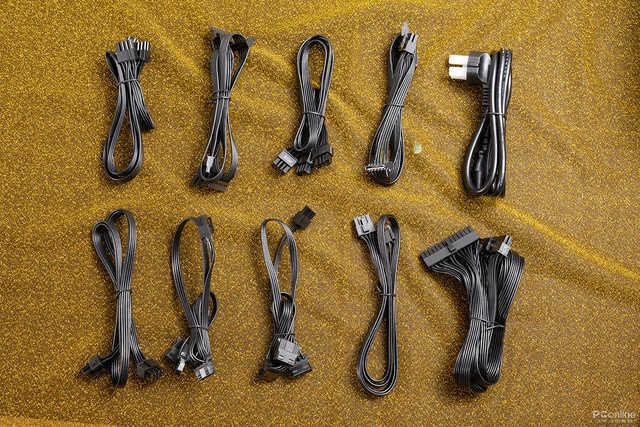

电源配备的线材采用常规的黑色模组线，种类比较齐全，包括2条4+4PIN的CPU供电线，2条大4PIN供电线，2条SATA供电，2条双6+2 PCIe显卡供电线和1条28转24PIN主板供电线。

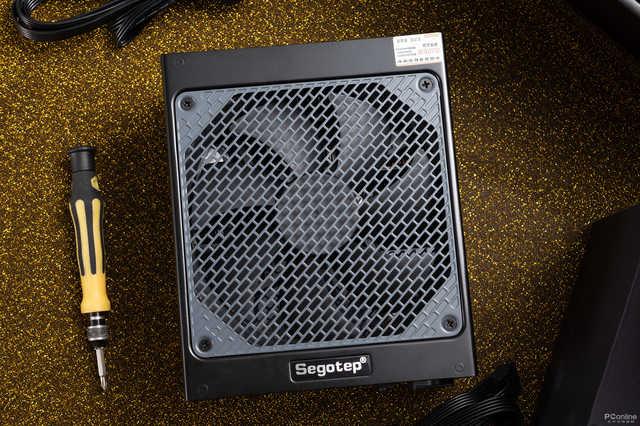

鑫谷昆仑KL750G的灰色防护网沿用昆仑系列经典的方格通风口设计，下方中间配有一个“Segotep”的品牌标识，灰黑搭配拥有相当不错的质感，配备一枚支持i-Stop智能启停技术的14cm的液压承轴风扇，可以很好地兼顾散热效果和静音体验。

鑫谷昆仑KL750G内部结构

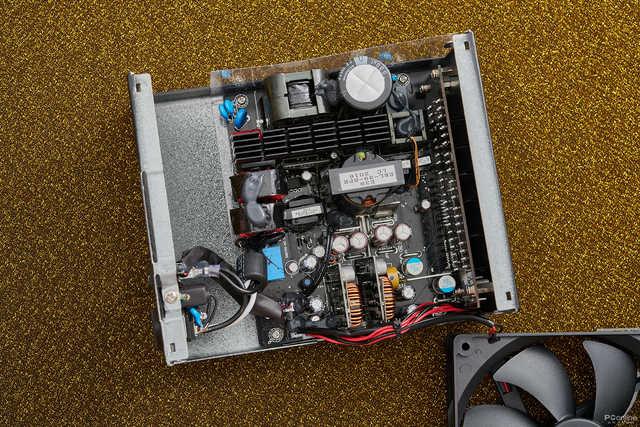

电源内部的电路设计采用稳定高效的主动式PFC+LLC谐振+DC-DC结构，从上到下主动PFC、变压、稳压装置，左侧电源口配备了完整的EMI滤波装置，最右侧是模块输出电路板，这也是目前电源厂商提高转换效率最成熟的解决方案。

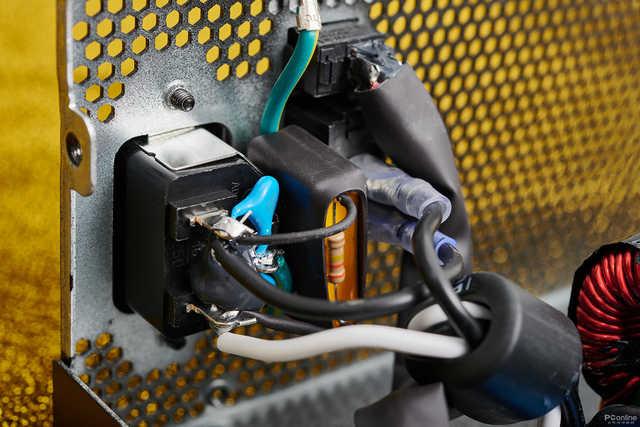

鑫谷昆仑KL750G接口背后可以看到焊在电源接口上的一级EMI以及二级EMI滤波电路，这款电源还采用了德系英飞凌的主开关MOS管。

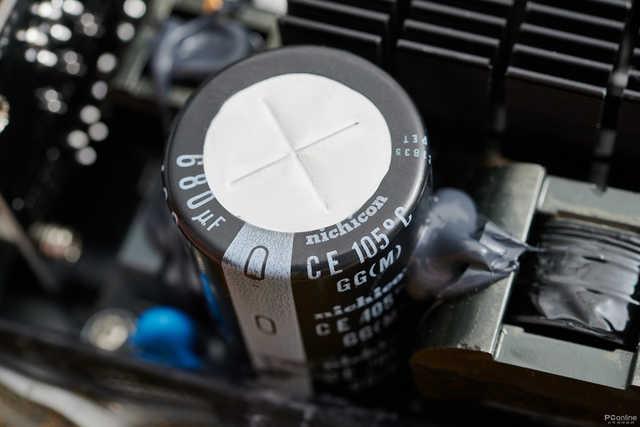

电源的主电容方面，官方表示为保证新品产量，将会混合使用尼吉康、NCC和红宝石品牌三大一线日系品牌主电容，我们手上的昆仑KL750G采用的是尼吉康的容量高达680μF，留有充足的余量，耐压400V，耐温105℃，可以为750W的额定功率保驾护航。

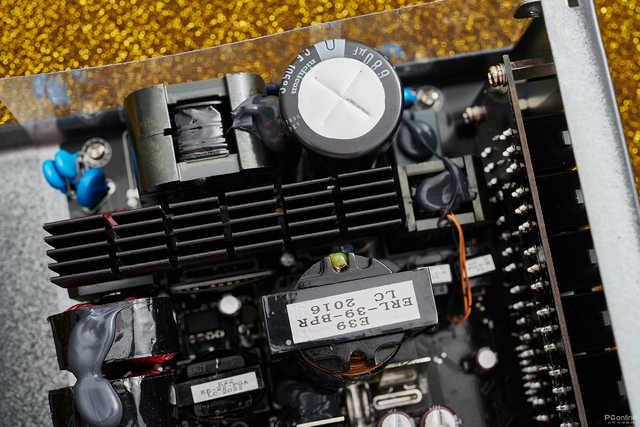

再来看PFC部分，整流桥锁在整块独龙冰酷散热片上，中间还配备了有一个封闭线圈，可以有效避免灰尘影响性能。

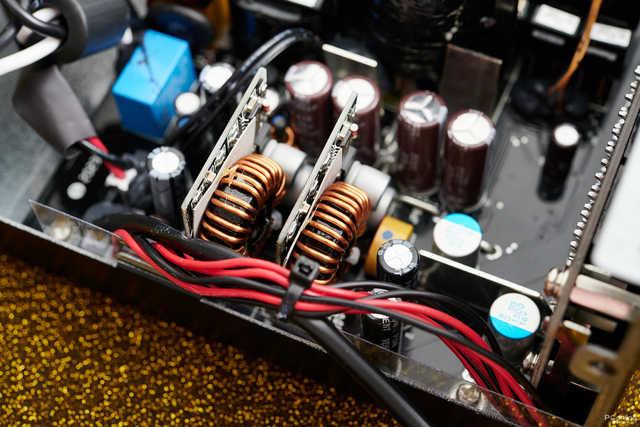

DC-DC的特点是在主PCB板上竖直插着带有线圈的小型PCB板，这里两个线圈分两块PCB接入主PCB板上。

鑫谷昆仑KL750G性能测试

负载测试部分，会对鑫谷昆仑KL750G各路电压加上不同的电流模拟负载。由于这款电源支持宽幅输入，使用115V作为测试标准。给+3.3V和+5V加10A电流，-12V和+5VSB各自加满电流，剩下的+12V分三路，每路+13.9A电流。

+12V输出情况，整体输出电压都比较平稳，电压偏移最大出现在10%负载时，最大偏移百分比+0.58%，表现足够出色，可以为CPU和显卡两个耗电大户提供相当稳定的供电。

+5V输出，表现稍逊于+12V输出测试，最大值出现在100%时，最大偏移百分比为-2.2%。

+3.3V输出，最大偏移值出现在10%时，最大偏移百分比为-2.1%，表现还是比较稳定的。

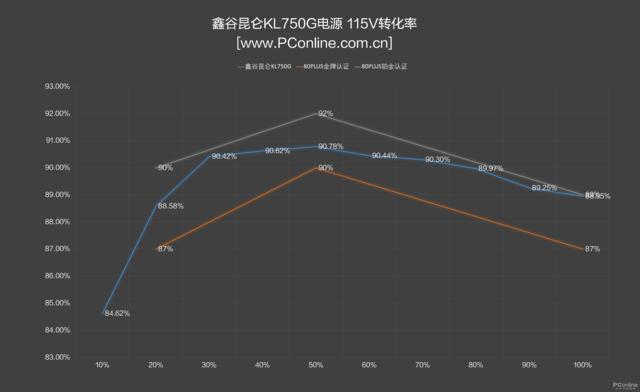

鑫谷昆仑KL750G在115V环境下的的转换效率表现不错，可以达标它标称的80PLUS金牌标准，整体表现还是比较不错的。

PConline评测室总结

作为鑫谷昆仑系列的一员，鑫谷昆仑KL750G保持了系列一贯的高品质和优质用料，750W的额定功率可以很好地满足RTX3080等新一代高端硬件的使用需求，80PLUS金牌能效带来相当不错的节能表现，稳定高效的综合表现可以新一代硬件平台保驾护航，最近准备入手新电源的朋友可不要错过啦~
