将CAD图纸导入到奥维地图中，可以将CAD图和卫星图结合起来，为前期设计规划及施工前期简单的测量定位提供了极大的便利，也可以让我们只借助手机就有了一个简单的GPS定位仪。先展示一下成果。

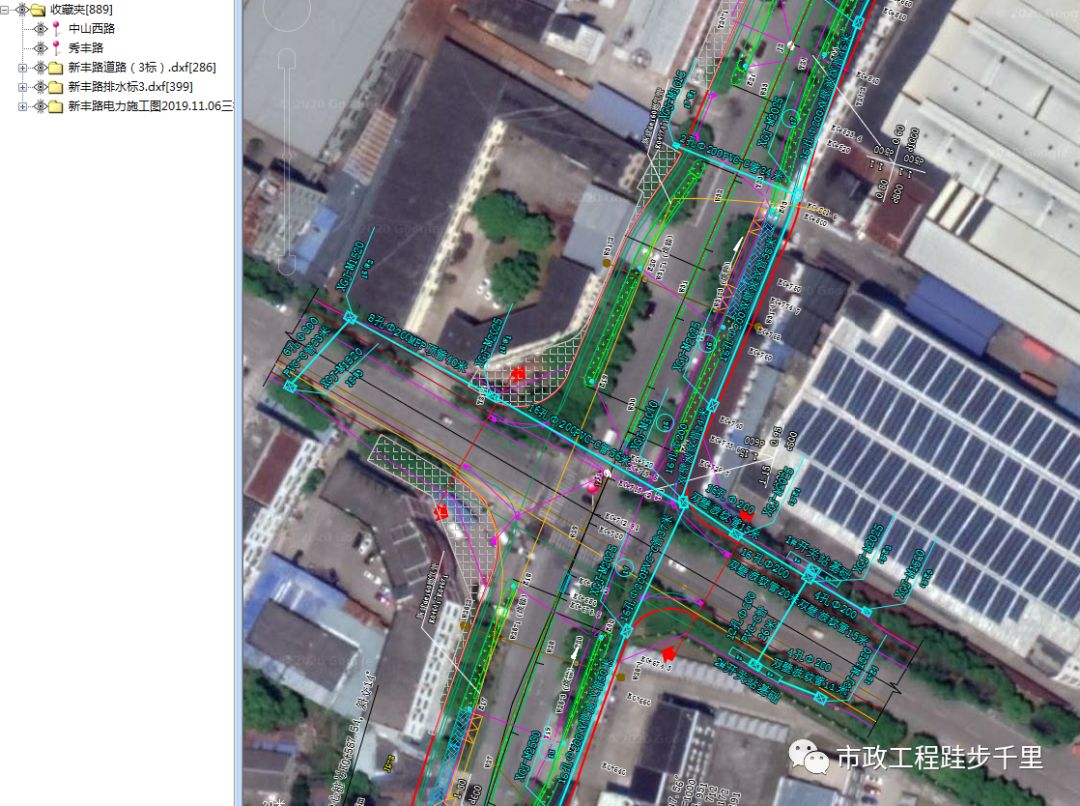

这是导入了3张图纸，分别是道路、排水和电力图纸，可以叠加在一起显示，也可以分别单独显示。每个图纸中的图纸也可以单独进行显示或隐藏。最方便的是手机奥维地图也可以使用。

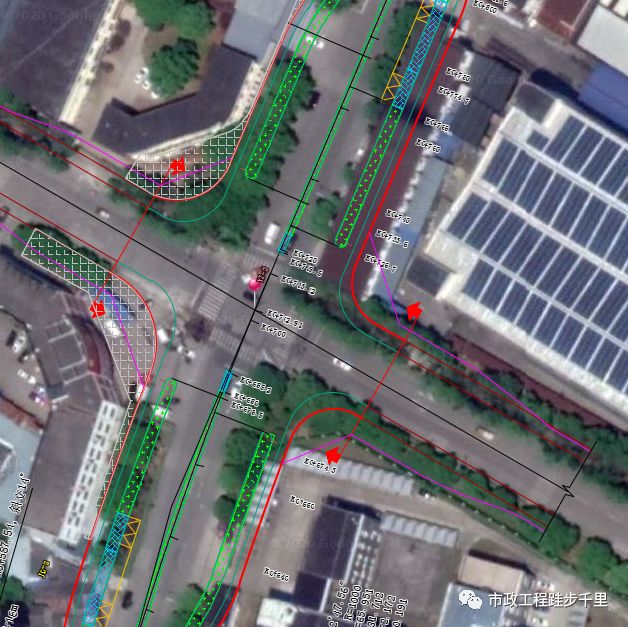

道路：

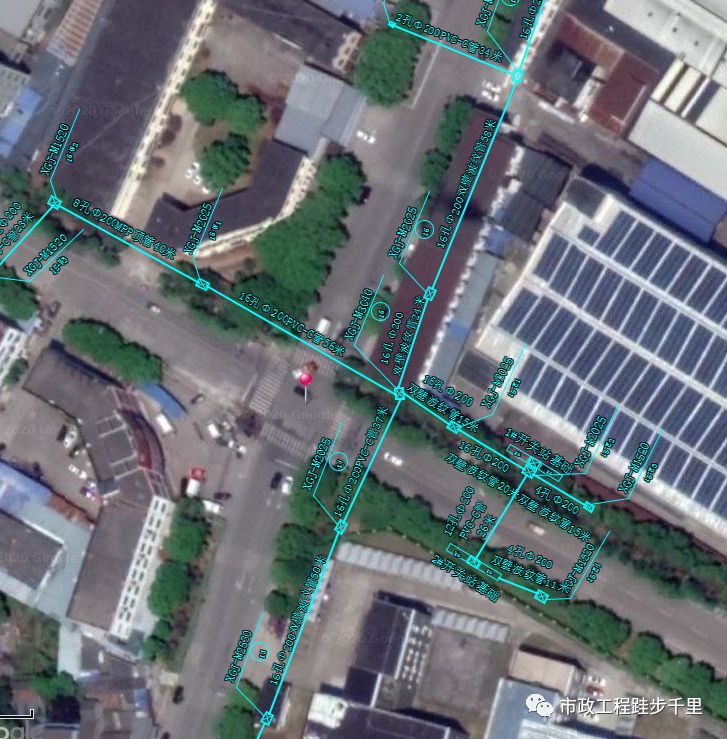

排水：

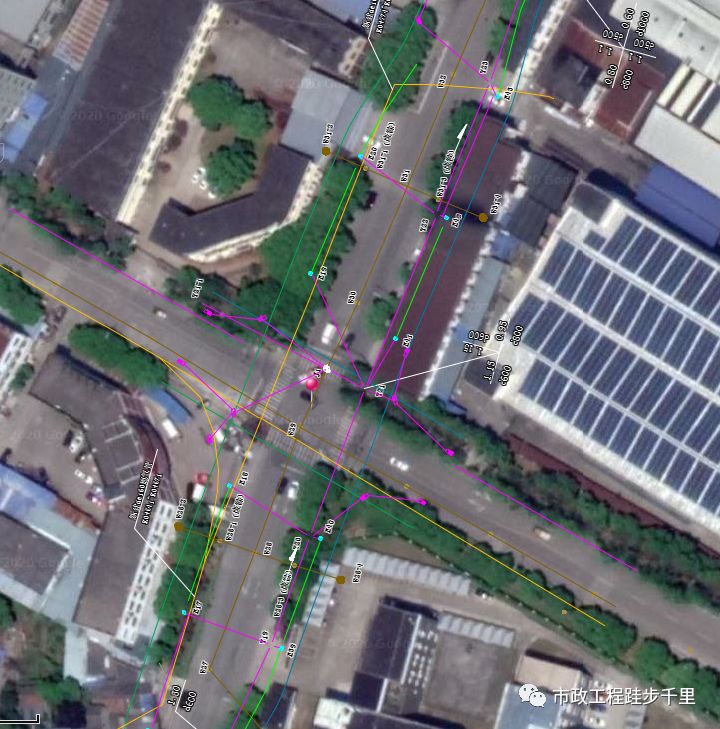

电力：

这里介绍主要操作步骤

1、将CAD图形进行简化，例如排水图纸，只保留排水相关部分，因为没购买过的奥维导入的图形数量是有限的，总的不能超过1000。删减完成后另存为DXF格式。

2、奥维地图中找两个及以下比较明显的标志点，在CAD中也有它们的坐标，设置为标签，备注中写上他们在CAD中的坐标(Y，X)，保存。

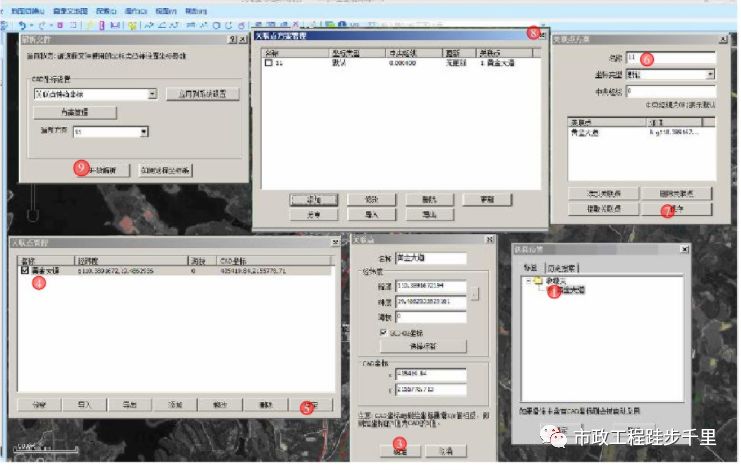

3、将DXF文件拖入到奥维地图中，选择使用关联点的坐标，这里就不截图了，套用网上的图

(可能看不太清楚，就是新建新建，选择标签点就可以了)。这里的目的就是使用标签点进行定位，其中奥维地图会自动读取备注中点的坐标。注意：用一个点经常会产生误差，为了避免这种情况，最好用两个以上的标签点。

4、选择好上一步中建立好的坐标方案，进行解析，并将所需要的元素全部导入就可以了。

5、最后，非常重要的一步，将收藏夹保存成ovobj文件，发送到手机上，在手机上用奥维地图导入收藏夹就可以使用啦。

说明一下，如果想在地图中直接查看某一点的XY坐标，在奥维地图中设置一下坐标就可以了，设置成关联点坐标，点一下这个点的经纬度，就可以看到他的XY坐标了。

这种方法最大的误差在于选标签点的时候依据的是卫星图，可能不是很准确，所以一定要选择位置明显的标志点，再在CAD中拉出其坐标用于定位。这个工程项目中小编选择的是两个十字路口的中心点。
