Q1: 计算结果中，梁输出的剪扭配筋结果，如何使用？
A1：在弯矩、剪力和扭矩共同作用下的矩形、T形、I形和箱形截面的弯剪扭构件，需要验算剪扭配筋。剪扭配筋分为两类，受扭纵筋以及箍筋。受扭纵筋的配置不同于普通的纵向受力钢筋，需要单独配筋，受扭纵筋应配置于结构的四周，并需满足构造要求。剪扭箍筋程序分别计算出箍筋的构造结果、纯扭作用下单肢面积、剪扭力下箍筋面积，根据以上几项计算结果取最大值作为最终箍筋面积。

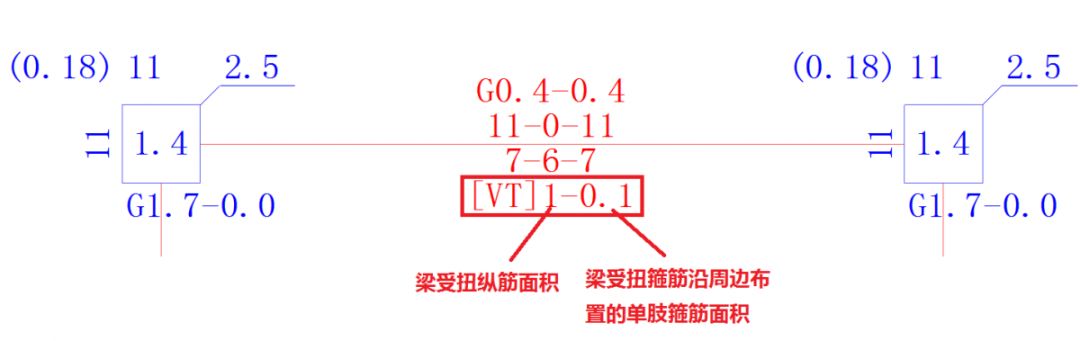

PKPM程序根据有限元结果得出每根梁的剪力和扭矩，根据剪力和扭矩的结果进行剪扭配筋验算。对构件进行剪扭配筋计算时，当计算出梁的抗扭纵筋或抗扭单肢箍筋面积不为0，程序会在配筋结果中输出剪扭配筋计算结果，见下图。在SATWE模块，剪扭配筋不会和普通纵筋箍筋叠加显示。
一、受扭纵筋
《混凝土设计规范》9.2.5规定：沿截面周边布置受扭纵向钢筋的间距不应大于200mm及梁截面短边长度；除应在梁截面四角设置受扭纵向钢筋外，其余受扭纵向钢筋宜沿截面周边均匀对称布置。
《混凝土设计规范》9.2.13规定：梁的腹板高度hw不小于450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋。每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的间距不宜大于200mm，截面面积不应小于腹板截面面积(bhw)的0.1％，但当梁宽较大时可以适当放松。
根据规范条文可知，腰筋的配置有抗扭及构造的要求，腰筋分构造腰筋与抗扭腰筋两种，根据图集表示方法，标注N的腰筋指的是抗扭腰筋 ，标注G的腰筋指的是构造腰筋。SATWE模块中计算Astt(受扭纵筋面积)大于0，则在砼结构施工图模块需要选配抗扭纵筋。若腹板高度hw不小于450mm，则需按构造配筋腰筋，需要注意的是，在存在楼板的情况下，腹板高度指的是梁截面总高减楼板厚度。
抗扭纵筋可以选择布置在构造腰筋位置和上下纵筋位置。设计人员可以选择将抗扭钢筋是否全部配置到上下筋，见下图。

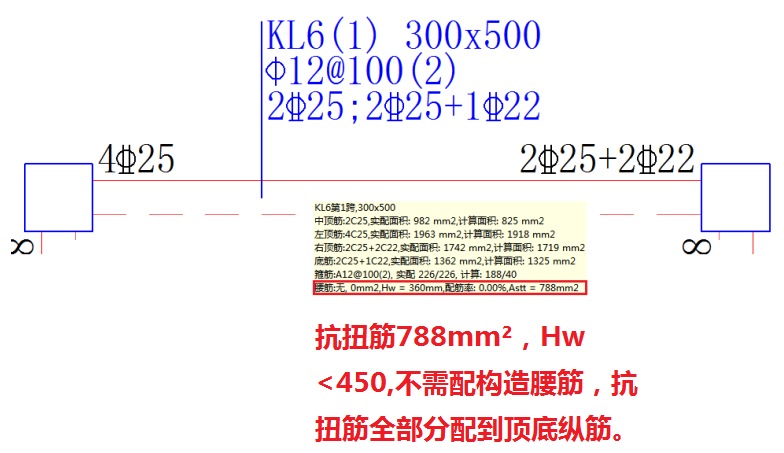

1)不将抗扭纵钢筋全部计算到上下筋，即无论hw≥450mm，程序至少会配2根腰筋。如果根据构造选出的腰筋面积小于抗扭纵筋面积 Astt，软件不会增加腰筋根数或直径，而是直接将多出来的抗扭纵筋面积分配到顶筋和底筋上。
2)将抗扭纵筋全部计算到上下筋。程序将抗扭纵筋面积全部分配到顶筋和底筋上，与普通拉压纵筋面积叠加。关于构造腰筋，程序根据腹板高度hw是否大于450进行判断选择是否配置。
二、剪扭箍筋
箍筋的配置，除需满足构造要求外，尚需满足计算要求。以矩形截面为例，计算公式如下。
《混规》式6.4.8-1
《混规》式6.4.8-3
程序根据上述公式计算，取
中最大值作为最终箍筋配筋总面积。在程序输出剪扭配筋结果时，SATWE模块与砼结构施工图模块稍有区别。SATWE模块，剪扭控制箍筋面积
及单肢箍筋截面积
会分别输出在配筋简图结果中。在砼结构施工图模块，箍筋配筋结果以剪力控制箍筋总面积
和单肢箍筋面积乘以肢数
取大值，以

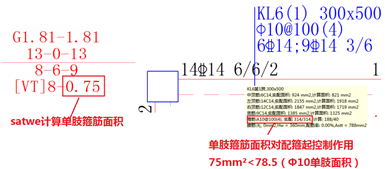

确定最终实配箍筋结果。下图为SATWE及砼结构施工图箍筋结果，单肢箍筋面积对配箍筋起控制作用。
Q2：砼楼板施工图软件中，为什么有一些现浇板没有挠度结果？

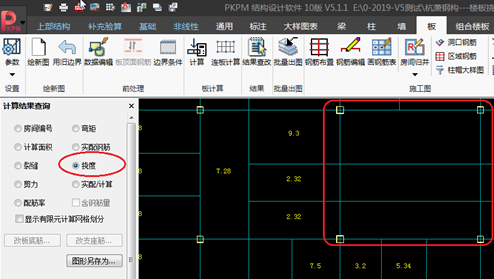

A2：砼板施工图中，部分现浇板没有计算挠度，如下图红框中没有计算板挠度值，原因一般有有以下几种情况：

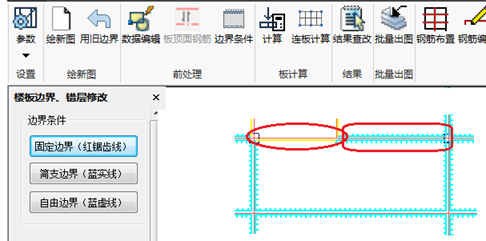

１)当某一个房间楼板任意一条边的边界条件不统一时，不能完成该楼板的挠度计算。如图所示，红圈中简支边界和红框中固定边界同时存在楼板的一条边上，这块板是不能计算挠度的。边界的情况可以在板施工图菜单“边界条件”中检查。

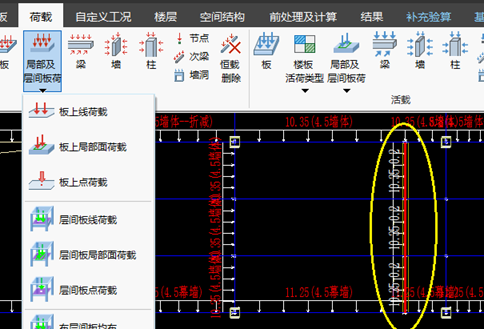

2)当楼板上有板上线荷载、板上局部面荷载、板上点荷载等局部荷载的情况时，不能计算板挠度，下图楼板上布置了线荷载，本块楼板不能计算挠度。所以注意在结构建模中检查荷载的布置情况，建模中楼板上布置均布恒载和活载，是可以计算挠度的。

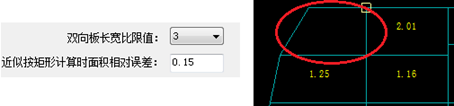

3)板施工图“计算参数”中，参数“近似按矩形计算时面积相对误差”的数值输入较小时(默认0.15)，有些形状接近矩形且面积与矩形相差超过0.15的板块无法计算挠度。下图右侧红圈中T形房间的面积差超过0.15，板没有计算挠度。
Q3：如何从“构件信息”提取信息，利用工具箱校核柱构件的配筋结果？
A3：程序对柱纵筋配筋计算方法是：总面积减角筋，然后根据B边H边边长比例分配，分配完以后再把角筋加上。

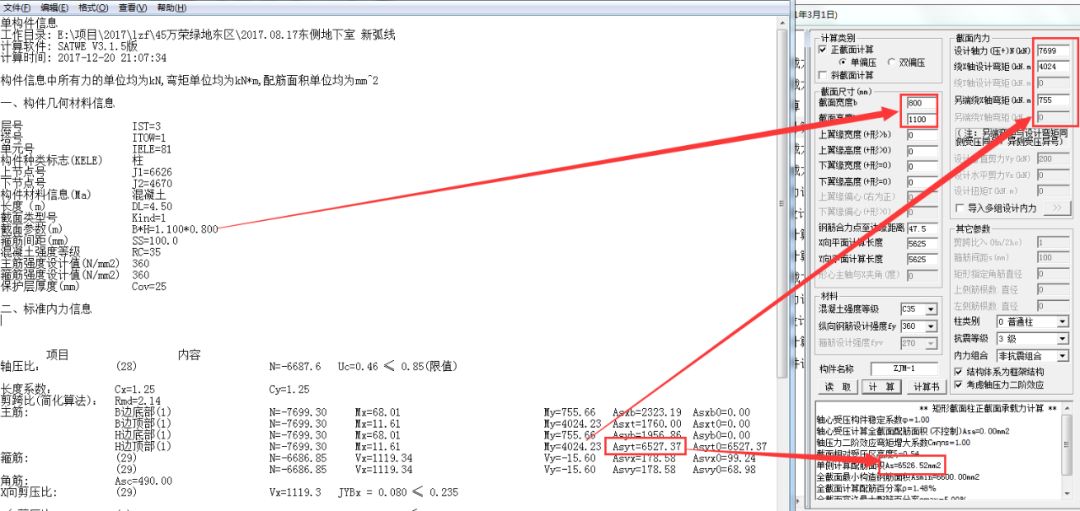

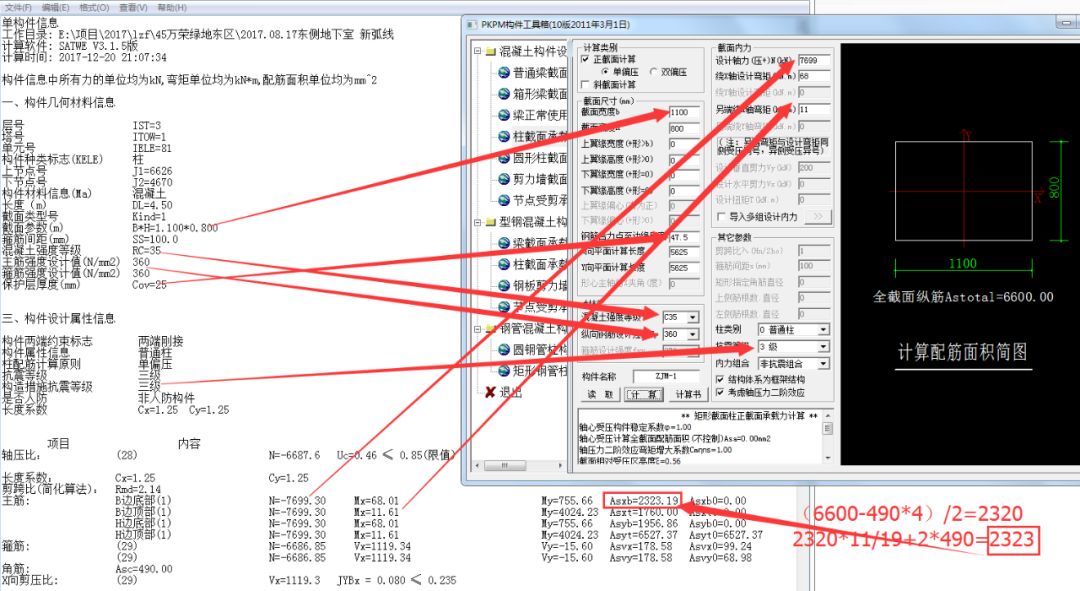

下图示例中Asxb=2323m㎡面积计算过程如下图：
1760=0.2bh=0.2*800*1100=1760m㎡ 因为另外一边是计算，所以构造配筋率是单边的。
Q4：在梁施工图中，主次梁连接处附加钢筋，软件是如何计算的？
A4：规范规定位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋(箍筋、吊筋)承担。梁施工图程序会在主次梁相交处的主梁上配置附加钢筋来承担次梁传来的集中荷载。下面通过一个实际算例来说明程序对附加钢筋的计算方法。在施工图中查到的主次梁相交处相关数据如下所示。
按《混凝土规范》公式9.2.11，可以计算出承受集中荷载所需的附加横向钢筋总截面面积。
公式中附加横向钢筋与梁轴线间的夹角α，对附加箍筋α取90°。对附加吊筋，按图集16G101-1的要求取值，具体如下图所示。
根据《混凝土规范》公式和图集的取值要求，根据程序给出的相应数据，可以计算出承受集中荷载所需的附加横向钢筋总截面面积。需要注意的是，程序在计算时箍筋的抗剪强度均采用一级钢，即fyv=270N/m㎡。并且计算的Asv均为竖直方向，所以此处不需要考虑夹角α的影响。所以附加横向钢筋总截面面积为：
由图中数据可见，此处配置了附加箍筋，实配钢筋6C10(4)，实配面积为471*4=1884m㎡。但是附加箍筋采用的是三级钢，而附加横向钢筋总截面面积是按一级钢的强度计算的。为了比较，附加箍筋的结果还需要进行等强度代换。所以最终结果为：
附加箍筋的等效面积大于需要的横向钢筋总面积，所以配置的附加箍筋可以满足要求。若此处只配置附加吊筋，程序计算结果如下图所示。
由图中数据可见，此处配置的附加吊筋为2C25，吊筋一般是两根，所以实配面积为982*2=1964m㎡。但是附加吊筋采用的是三级钢，而附加横向钢筋总截面面积是按一级钢的强度计算的。为了比较，附加吊筋的结果还需要进行等强度代换。代换后的结果为：
在计算承受集中荷载所需的附加横向钢筋总截面面积时，Asv为竖直方向，未考虑夹角α的影响。为了比较，附加吊筋的结果也需要转换到竖直方向。此根梁截面为300*900，按图集的要求，α取60°。所以最终结果为：
附加吊筋的等效面积大于需要的横向钢筋总面积，所以配置的附加吊筋可以满足要求。
在梁施工图中输出的等效面积均是按一级钢的抗剪强度计算，并且均为竖直方向的面积。所以只要附加箍筋和吊筋的等效面积之和大于集中力对应的等效面积，即可满足要求。
Q5: 砌体设计中，程序对于双坡屋面(或墙顶标高不一样)墙的高厚比如何计算的？如果把层高输在山墙最低把坡顶节点拉高，和把层高输最高处，降低起坡点节点，计算结果完全不一样，该如何建模？
A5：软件不识别双坡屋面，只能按平均高度建模。造成两种建模方式导致结果不同的原因是软件是按建模中“楼层组装”菜单中输入的层高确定计算高度，两种建模方式计算高度不同，故结果不同，层高建在最高处这种方式较为安全。
供稿：段有恒
审核：刘孝国
实习编辑：张彦兵
