在采用梁单元进行结构分析时，Workbench为我们提供了比较常见的截面类型，用户只需根据截面形式输入对应的参数即可。但对于异形截面的结构来讲，则需要用户自定义截面类型。

在ANSYS APDL中，如果用户需要自定义截面，通常步骤为首先根据截面尺寸建立一个平面，然后采用平面单元，通常为Plane82划分网格，然后采用secwrite命令写出截面文件备用，最后新建模型，建立梁单元几何模型，通过命令secread读入前面所写的截面文件，加载即可。

从上述可见，用APDL实现自定义截面还是稍微比较麻烦的，但好处在于可以自由的控制截面形式以及截面网格划分，并且对变截面的定义也是相对比较自由的。

那么在Workbench中可以自定义截面吗？

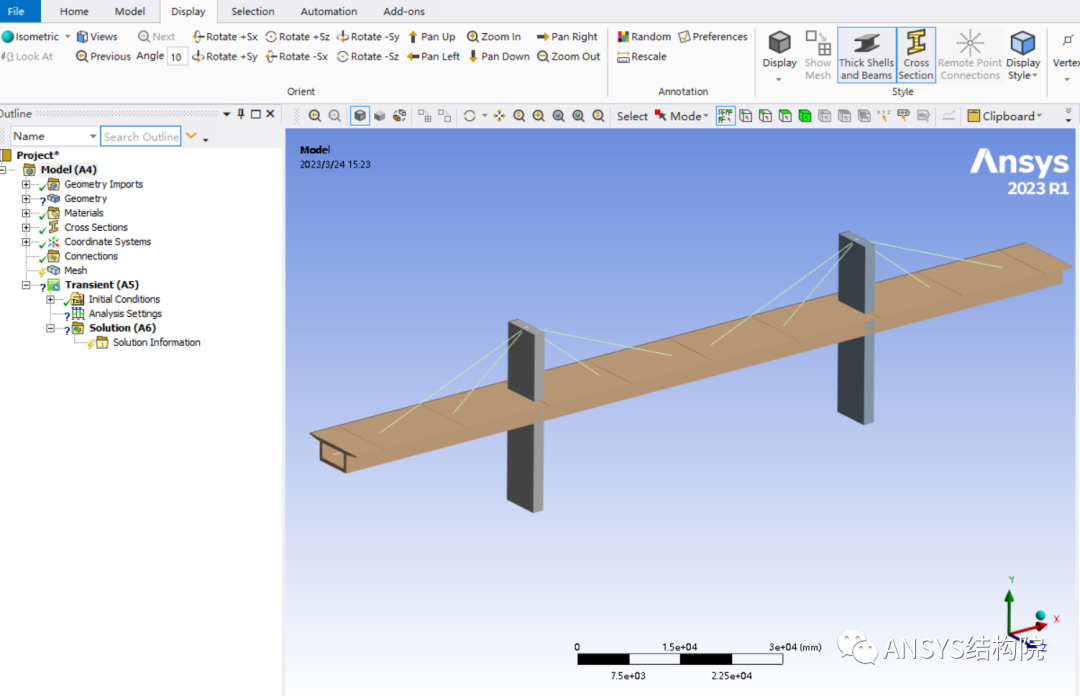

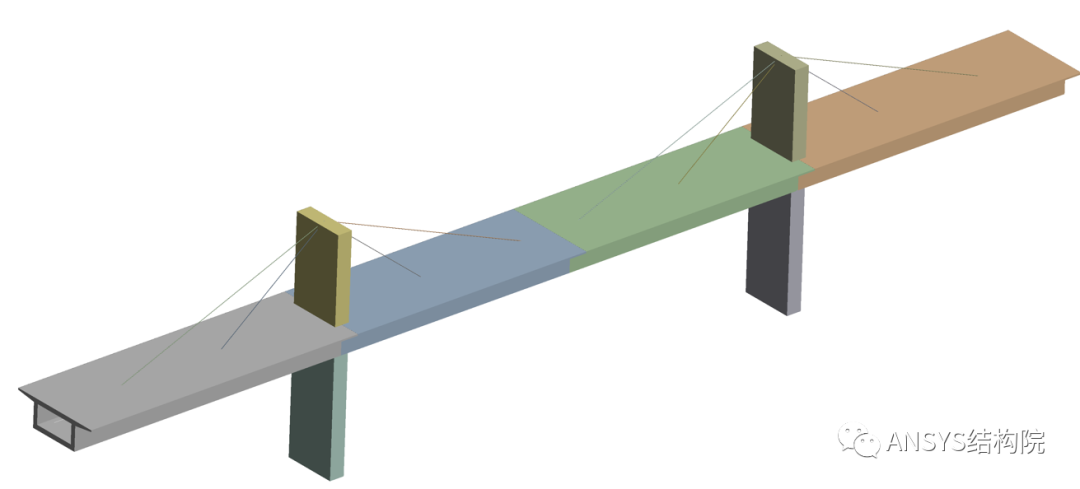

答案是可以的，今日水哥就简单说下步骤，供同学们参考，本次以一个简易斜拉桥的主梁定义为例，效果如下：

主梁的截面尺寸如下所示：

步骤如下：

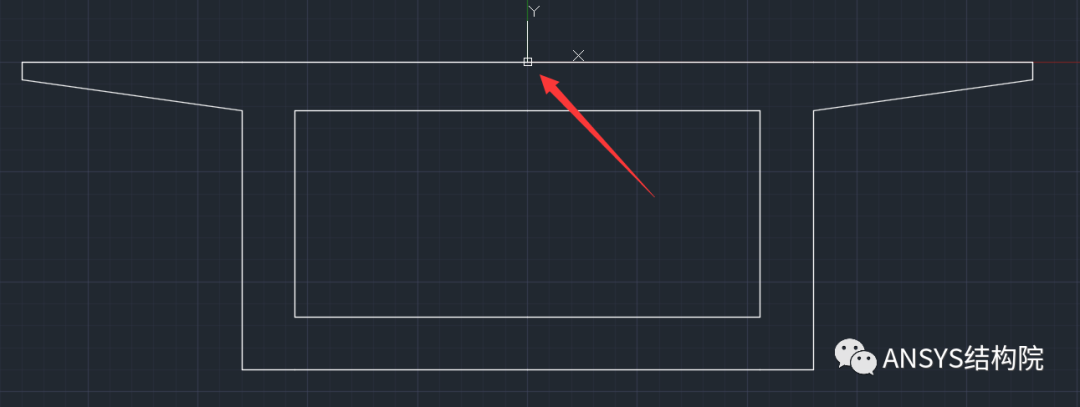

1、首先在CAD中根据尺寸图，画出截面形状，并将截面顶点的中心线至于原坐标处。

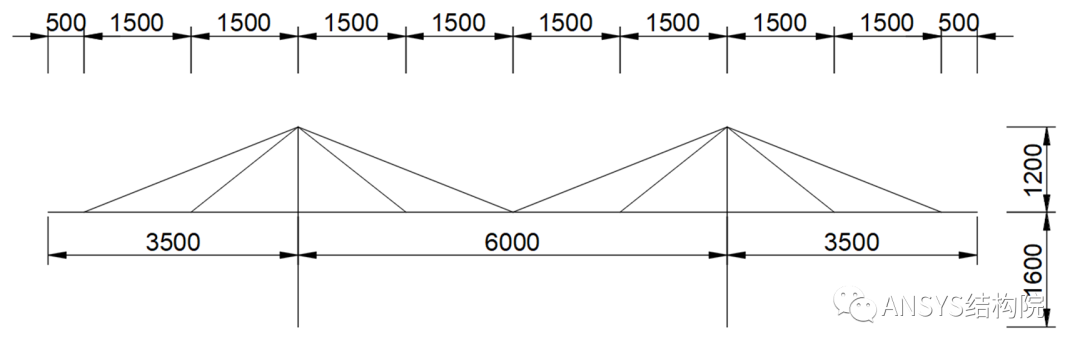

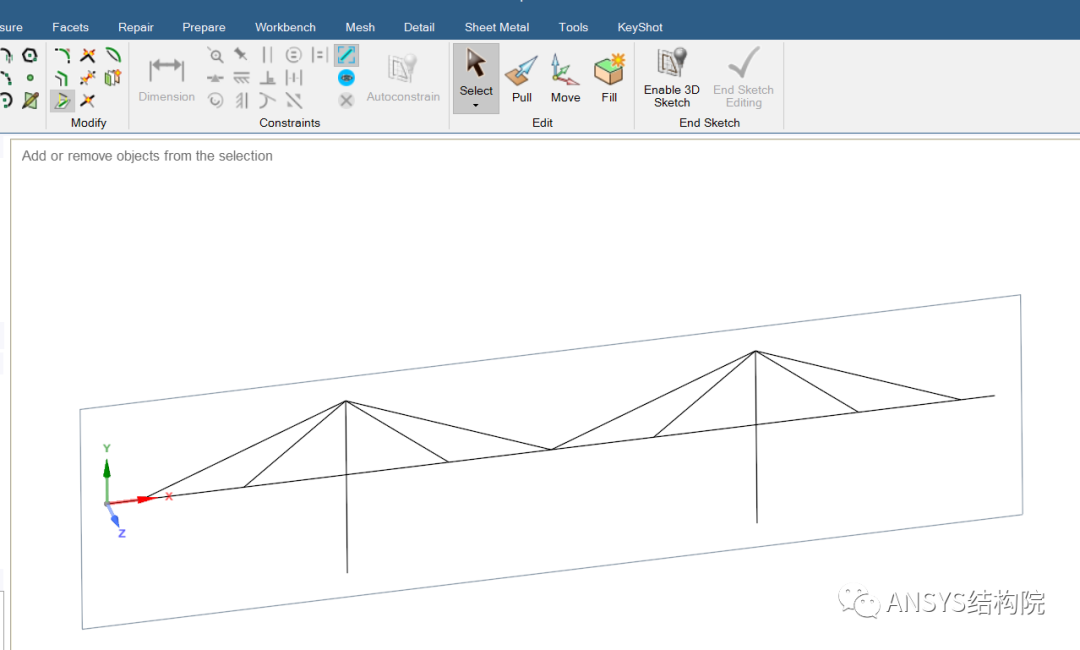

2、打开WB，新建一个项目，打开SpaceClaim ，导入斜拉桥的线体模型

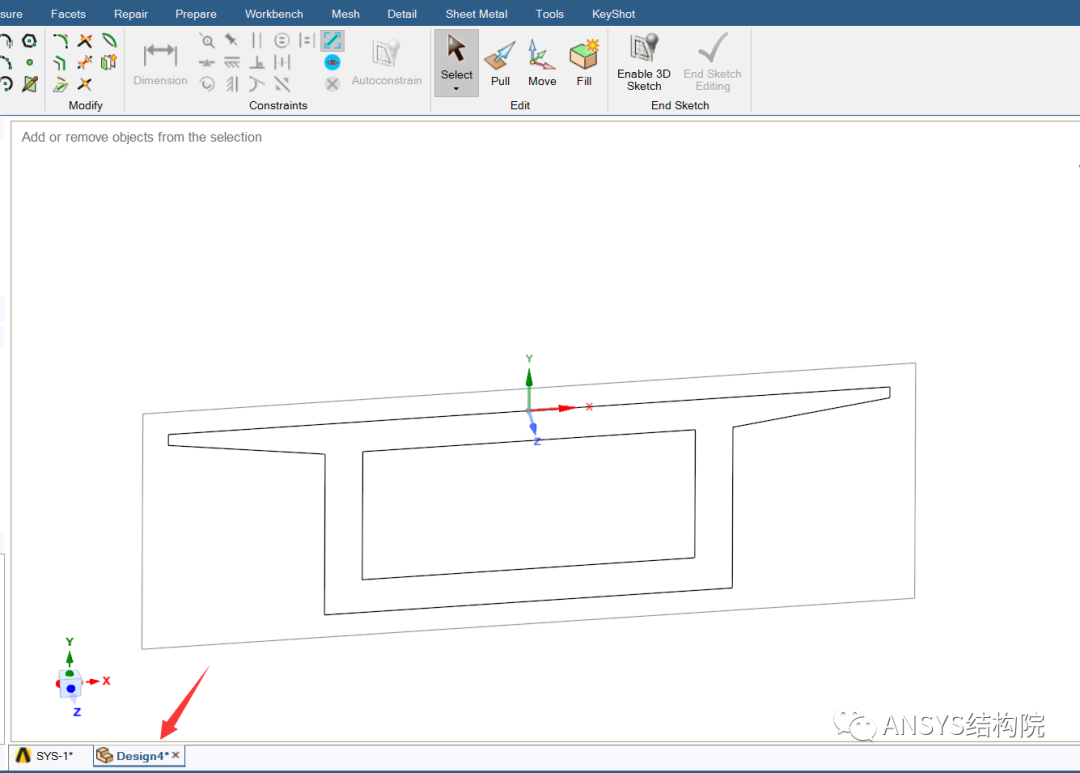

3、新建一个SC文件，导入主梁CAD截面，如下所示。

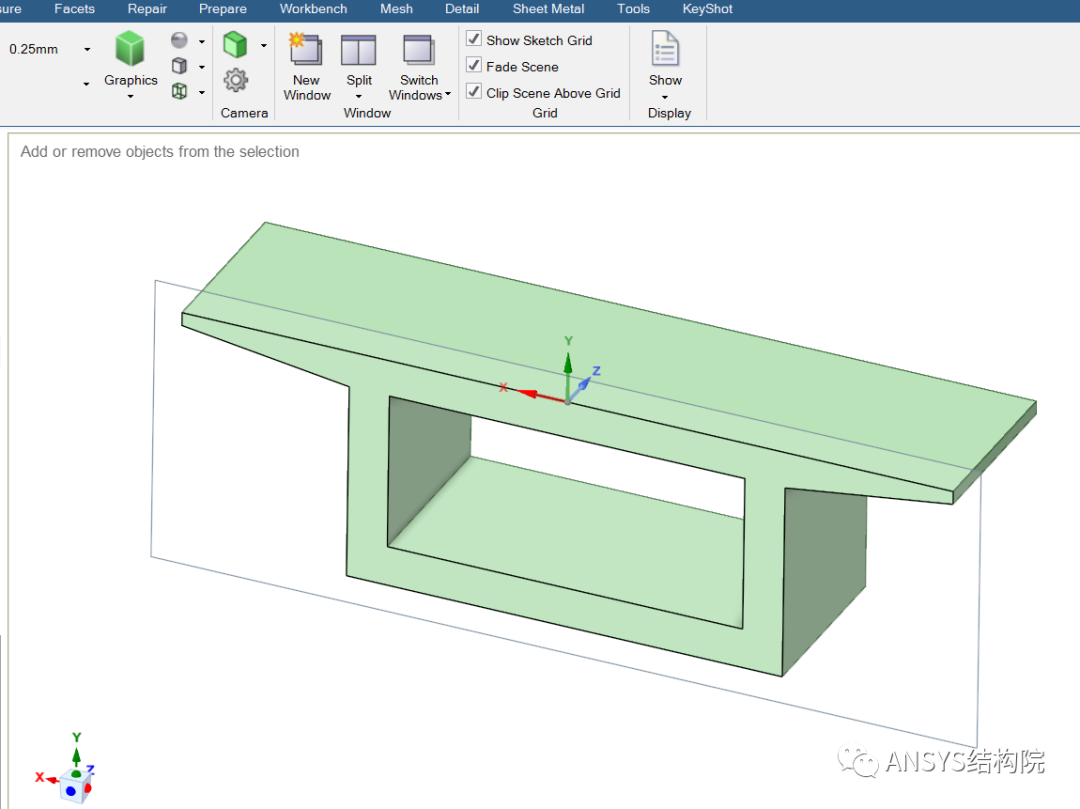

4、利用填充命令，将主梁进行填充，并适当拉伸一下。因为SC是通过识别不同颜色的面来进行截面读入，所以要适当拉伸一下。

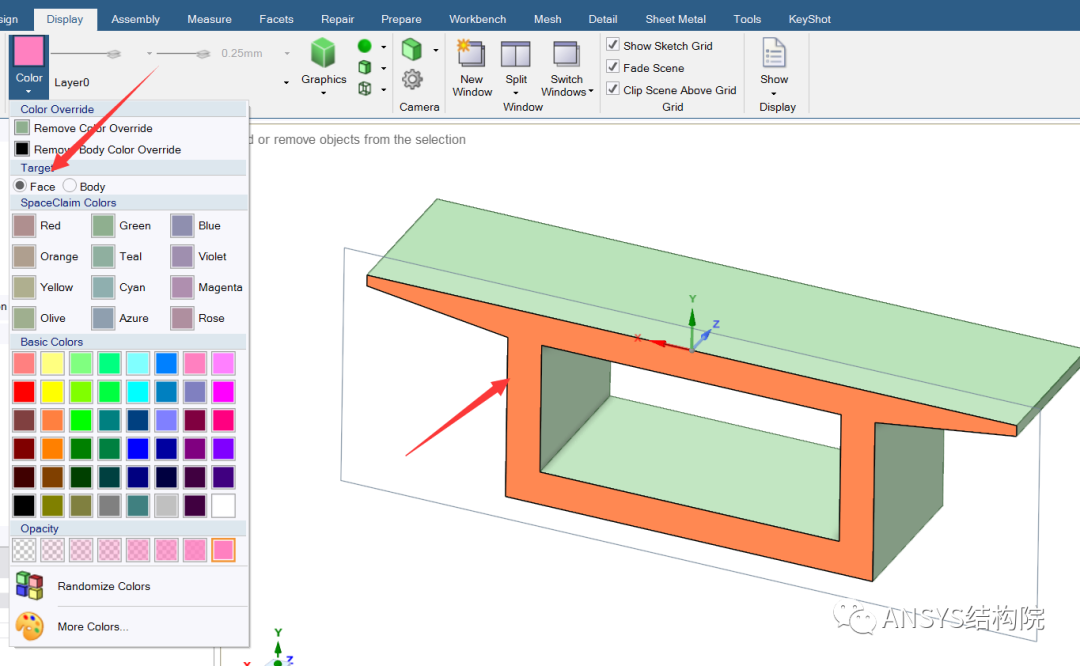

5、选中端面，在display中选择Face, 指定一个不同的颜色即可。

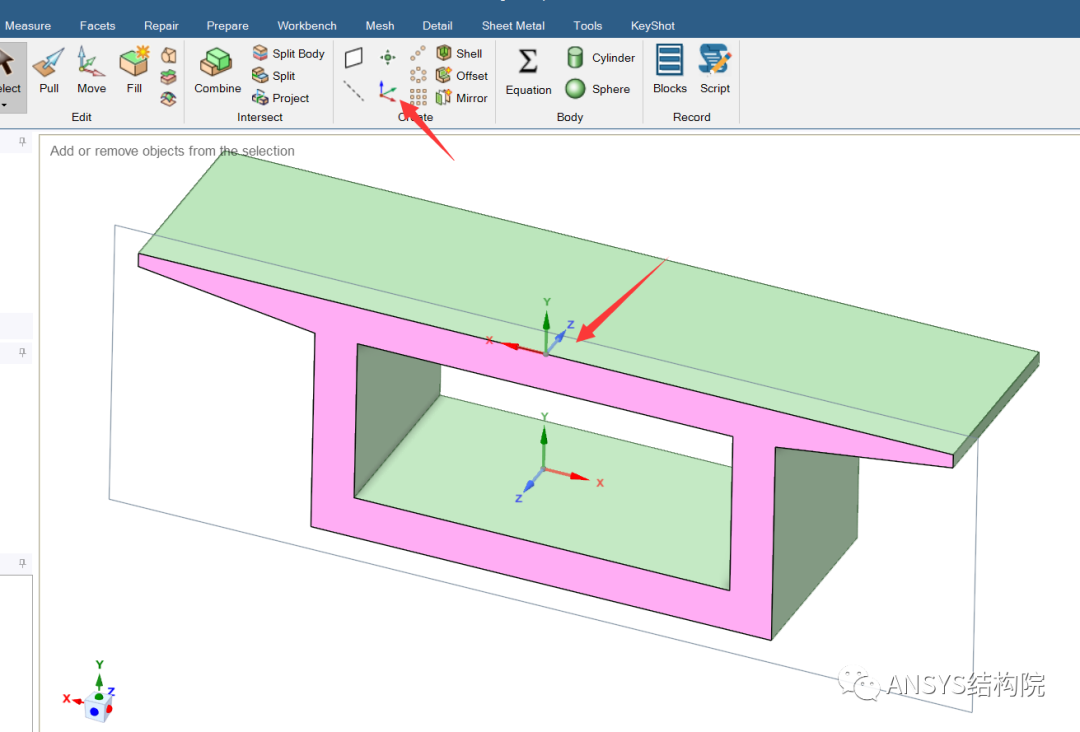

6、点击设计，选择新建一个局部坐标系，定位在截面顶板中点处，然后保存到软件工作目录下，名称为Beamsection.scdoc 注意一定要保存为SCDM的格式，不然无法读取。

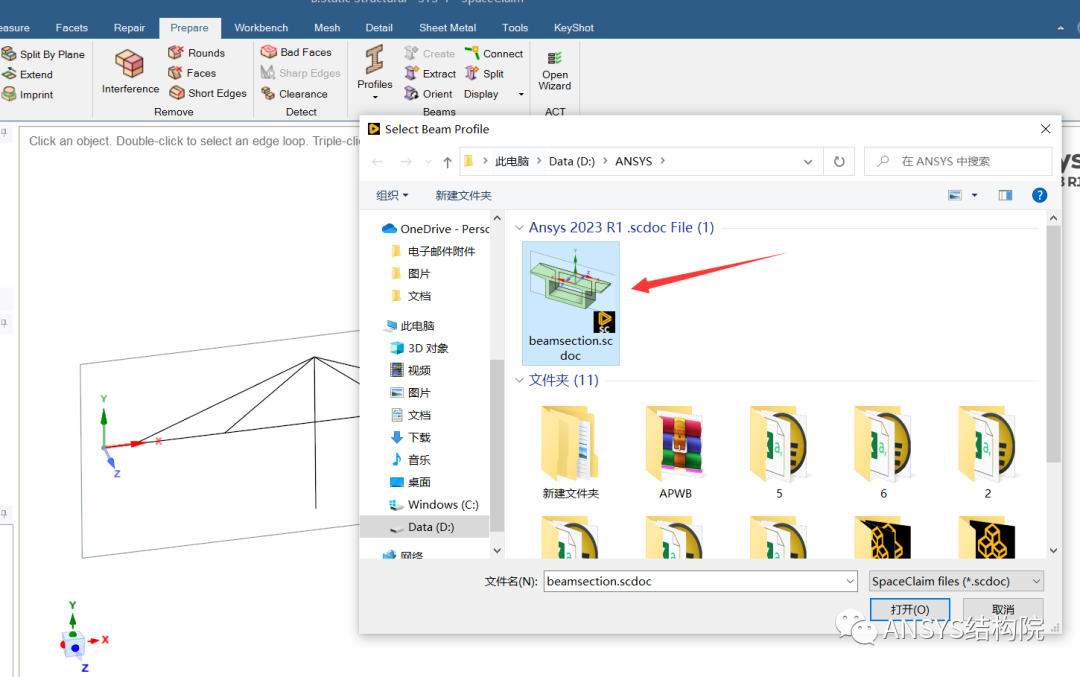

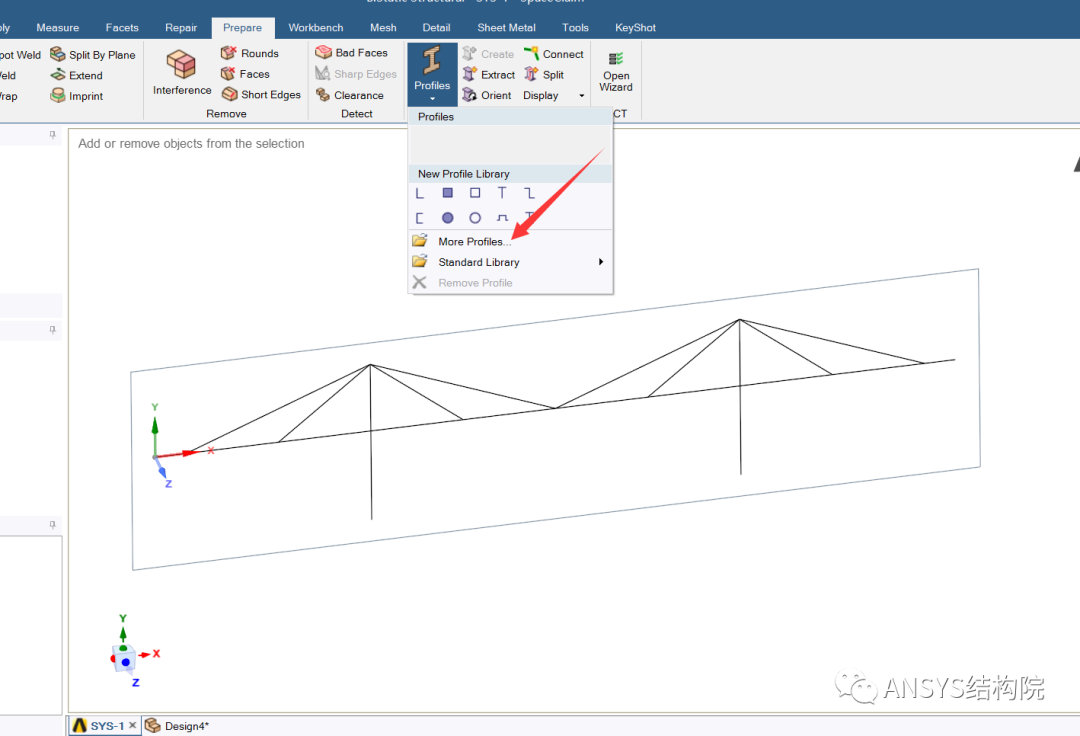

7、打开斜拉桥主体文件，点击准备，在梁的类目下，下拉Profiles,选择More Profiles，选择刚才已经保存的SC文件Beamsection, 读入截面文件。

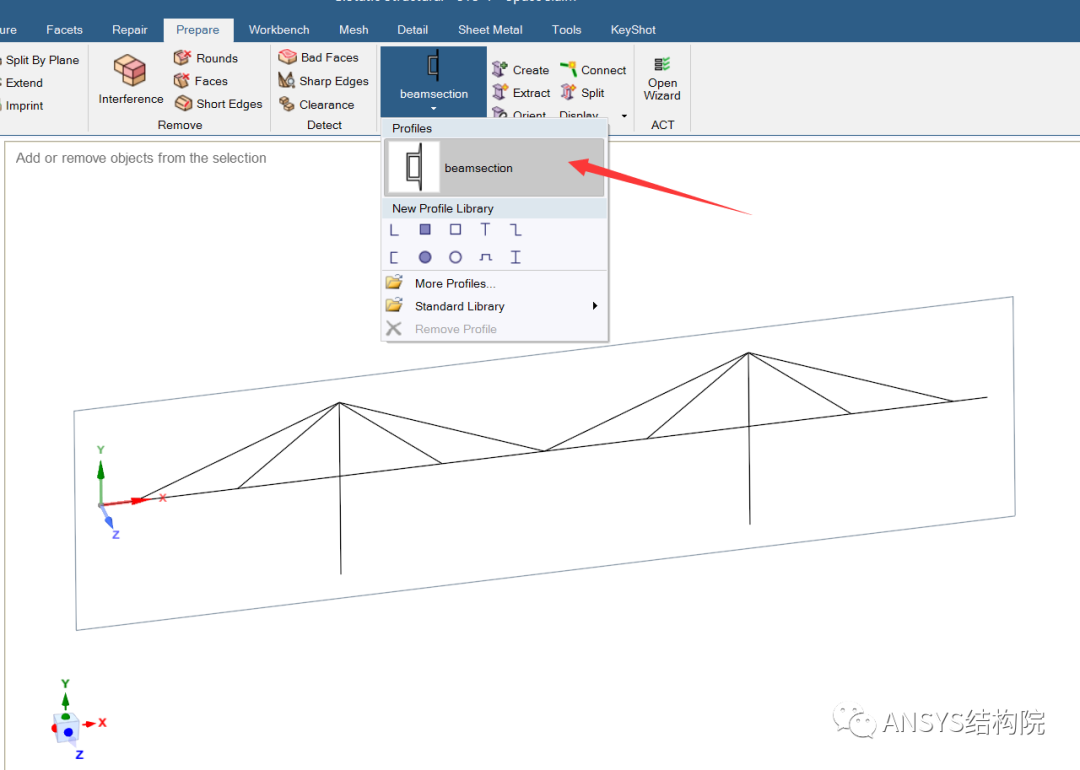

8、读入成功后，会在梁项目类型下显示大概的截面形式。

9、如果你没按照前面的步骤，你大概会遇到下面两个类型的错误。大意为需要建立一个局部坐标系以及一个单独颜色的截面。

1）Profile must have a coordinate system.

2）Profiles must have a single colored face

10、选择主梁的直线，然后选择截面进行截面赋值，点击梁单元项目下的Display--Solid Beams 即可

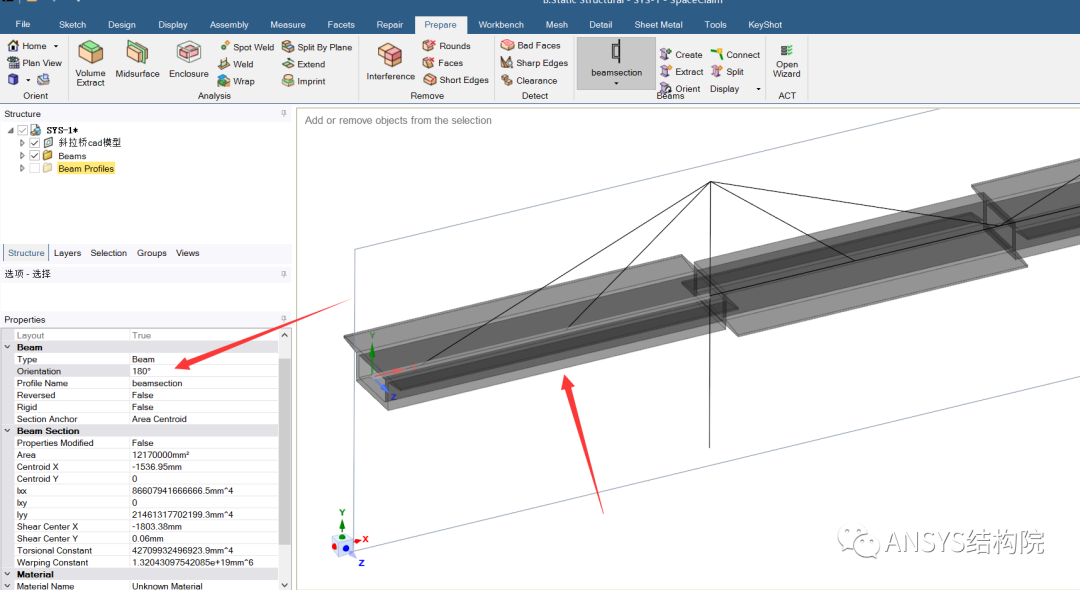

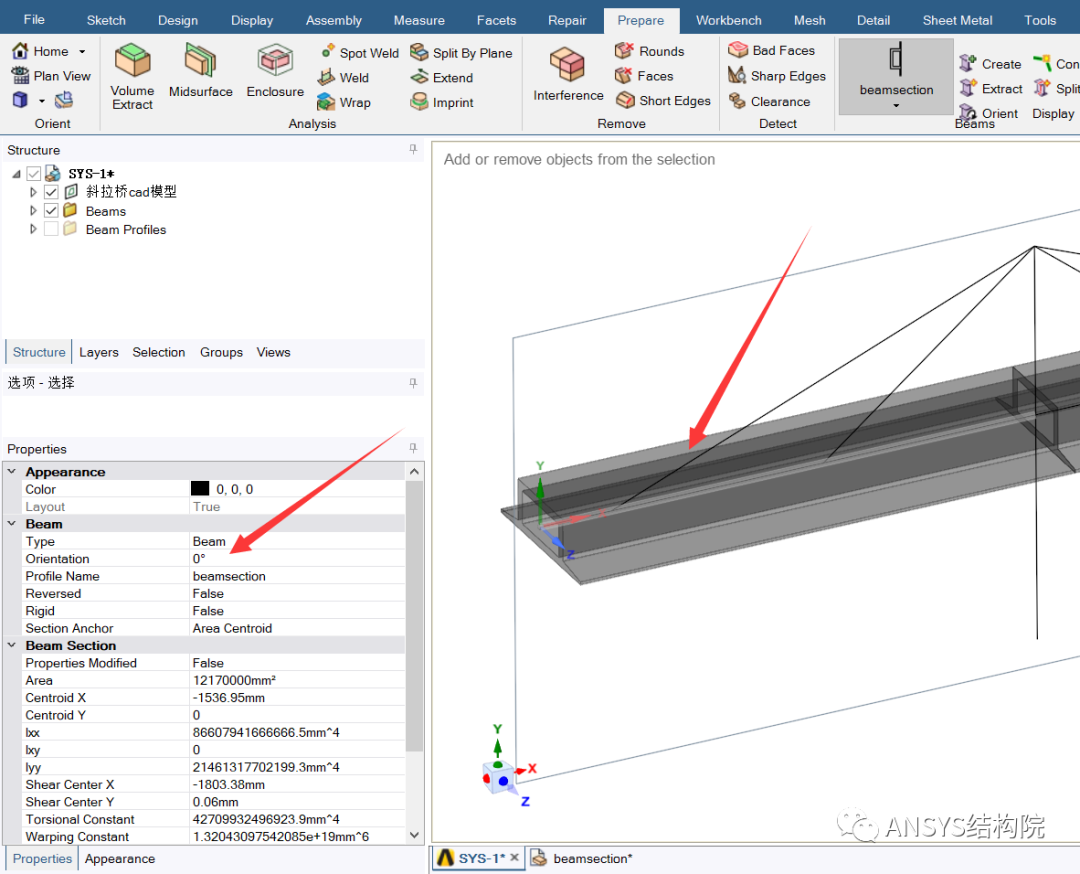

11、赋值过程中发现，截面位置与实际位置不匹配，主要原因在直线方向的影响，选中不匹配的直线，然后在属性里面对截面进行旋转，直到与实际情况匹配即可。例如这里选中左侧的直线，Properties中的Orientiaion修改为180度即可，其他类似。

12、主梁赋值完成后，对其他构件进行截面赋值，然后在打开Mechanical，即可愉快的进行网格划分及加载求解操作了。

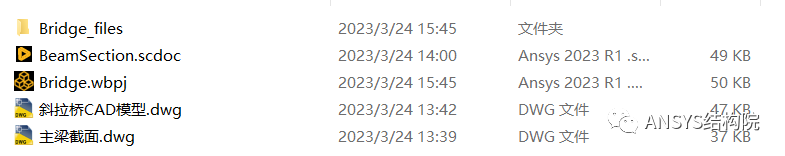

本文提供源文件供大家练习，源文件包括斜拉桥CAD线体、主梁截面CAD，生成好的主梁截面SC文件，以及整个WB项目文件，点击下方原文即可获取。
