这几天阿昆在评审PCB板的时候,有涉及到要查看整个PCB过孔情况,主要是需要审核PCB上的过孔孔径大小是否满足我们的工艺要求,有没有过小的孔径存在,比如对于1.6MM的板厚,孔径绝对不能小于0.2mm,在空间允许的情况必需要大于0.3mm,这样才能确保PCB过孔的制造可靠性。

在atlium designer软件中,除了可以了解整板PCB孔径情况,还能查看整板PCB的过孔总数量,以及有多少种孔径的孔,各种孔的数量有多少,以及是NPTH(无铜孔),还是PTH(有铜孔)等信息。

因为孔的大小(孔越小,设备要求越高,难度越大,可靠性也不高)、数量(钻头损耗及不良机率加大)、种类(种类多,用的钻头种类就多)也是PCB的主要成本组成部分,所以作为评审,我们需要对其掌握。在以往也会发现很多PCB上的过孔孔径非常多,甚至一种孔径仅只有一个孔,这种情况就要需为这一个孔增加一种钻头,所PCB制造性角度来说是不完美的。

但有个问题,源头设计的PCB工程师更多的是完成版图设计,可能对如何了解PCB板上过孔总体数据信息其实并不是太清楚,对孔的设计可能没有一个精细化的设计,这样对于本身PCB工程师对PCB的自检也会有点影响。

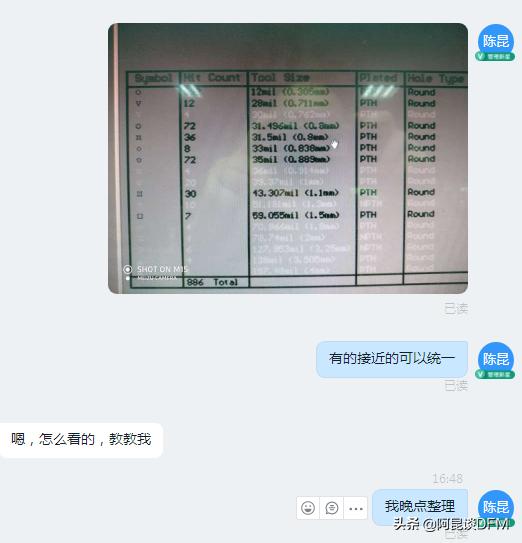

刚好问到这个问题,就趁机整理

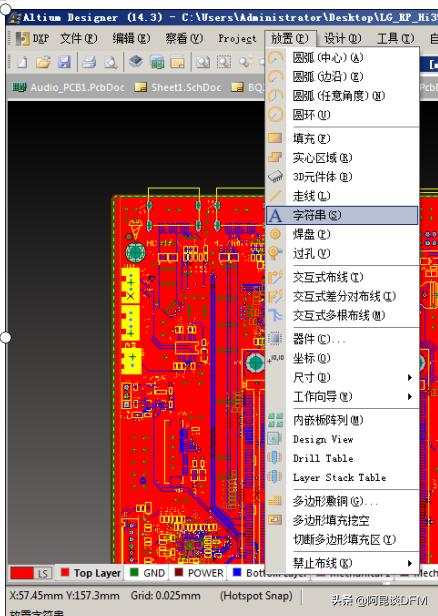

1、首先在AD中打开PCB文件,放置一个字符串

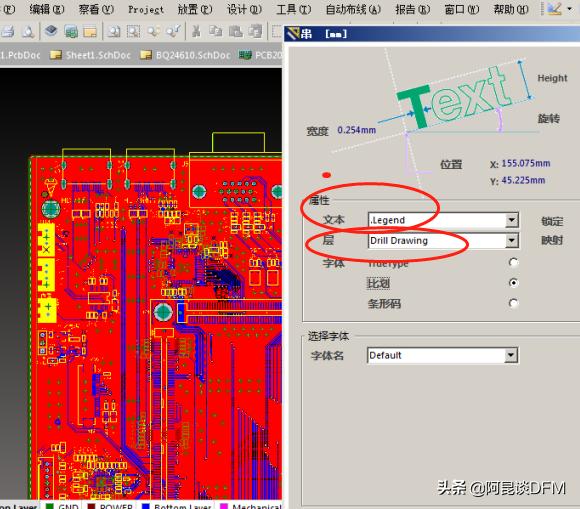

2、设置字符串属性(注意“文本”和“层”内容不要出错

文件:.Legend 层:Drill Drawing


文本输入.Lengend,,层选择在Drill Drawing

3、完成字符串设置后,将其放置在PCB左下角(字符串位置决定了后面的分孔图显示位置)


为了让分孔图不和PCB重合,字符串可以稍远点

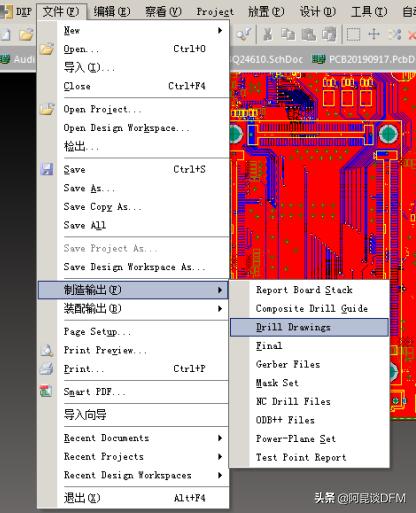

4、打开文件-----制造输出-----Drill drawings

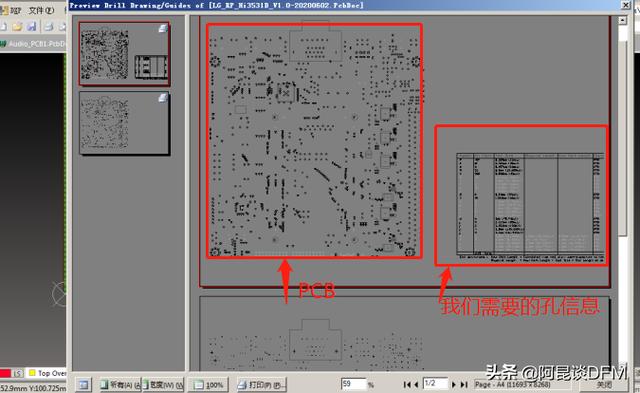

完成以上操作后,显示出是分孔图层

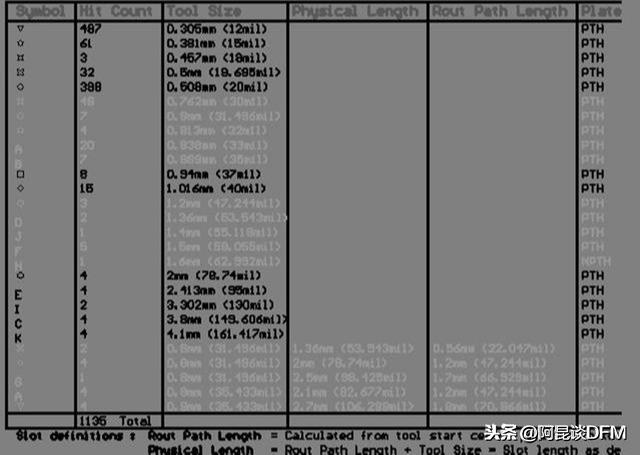

分孔图放大


里面有孔数量、种类、孔径等信息


从以上图中可以看出得出以下信息。

1、此PCB板总共有1135个孔。

2、最小的孔径0.305mm(12mil)有375个,最大的孔为4.1mm(161.417mil)有4个

3、孔径总类23种,其中有4个1.6mm(62.992mil)为NPTH无铜孔。

4、我们还能发现排在前面的一些过孔有几种是很接近的,可以合并统一,减少过孔总类,比如0.306和0.381可以统一,0.457和0.5、0.508作为过孔也是可以统一成一种孔径。

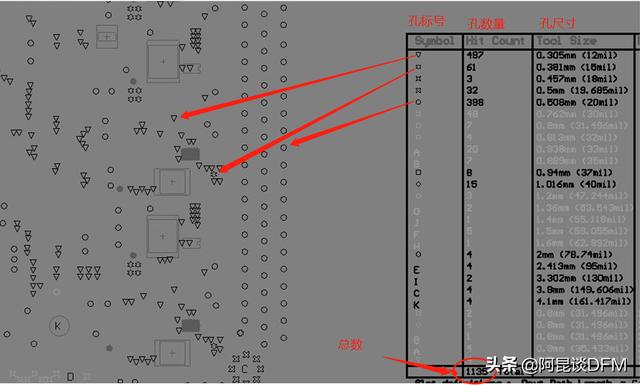

5、前面的不同孔的标识符号是对应PCB钻孔图里不同类型的孔。

通过以上的了解,大家是不是发现这个方法比较好用,可以快速了解当前PCB总体过孔情况,以便更合适的调整,该把孔加大就加大,该调整调整。

至于PADS软件中,对于孔的查看也一样是通过导出钻孔图来看,显示的格式基本和在AD是一样,大家有兴趣可以去研究,后面有时间阿昆可以针对PADS软件中的查看再单独写一个操作方式给大家分享。
