c4d导出obj格式有破面_Rhino 中修复破面模型

作者： @Jessesn

前言

本文将介绍如何使用Rhino协助修复有破面的模型，通过修复能让模型的质量达到模具、CNC加工等要求的同时保证形位公差需求。

大概过程分为以下几个步骤：

1. 新建Rhino文件，设置绝对公差值为CAM所能接受的公差值。

2. 导入IGES或Step 文件，查找损坏对象，组合所有的曲面、查找外露边缘 。

3. 修补破面， 根据不同的破面对象进行修复。

4. 检查曲面的密封情况， 曲面全部封闭后以Step格式输出。

教学内容

01 导入模型及检查

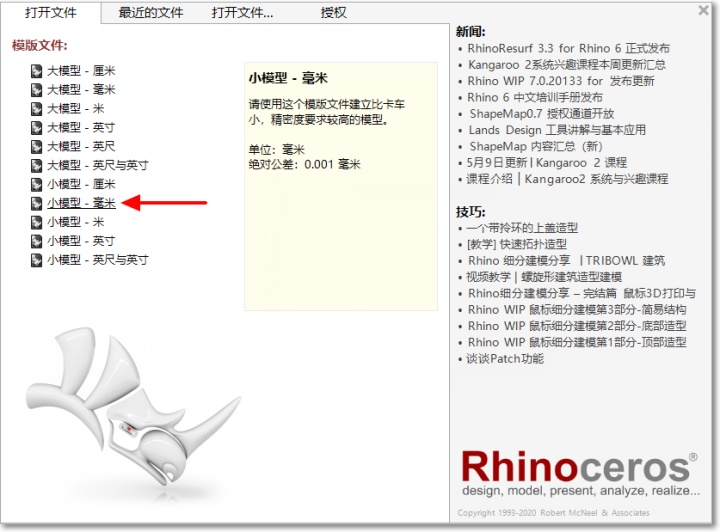

1. 启动Rhino，在启动界面内单击“打开文件”再点击选取“小模型-毫米” 范本文件。

提示:

● 本范例的模型外形尺寸为 275X230X129mm， 故这里的单位设置为 mm;

● 系统绝对公差设置为 0.001mm ，其他设置保存Rhino默认即可。

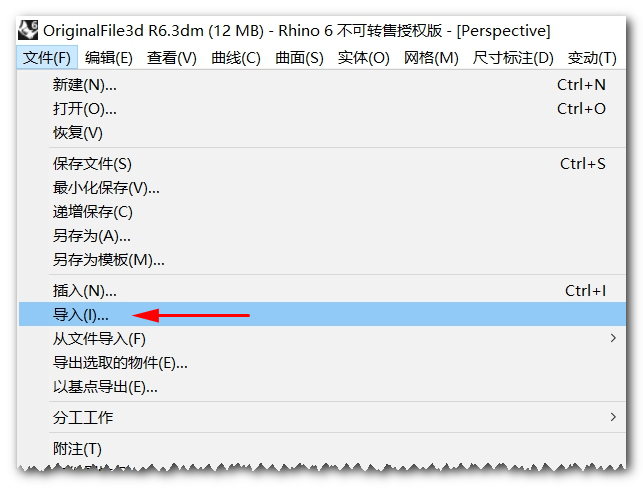

1.1 使用 Import 指令导入模型文件（常用格式如IGES 或STEP）

1.2 使用Join指令组合所有曲面 （如果为STEP 格式的文件，可以跳过此步骤）

1.3 使用 SelAll 指令检测目前模型中有多少对象，这样能确定有些部件由于间隙太大而不能与主件组合在一起。

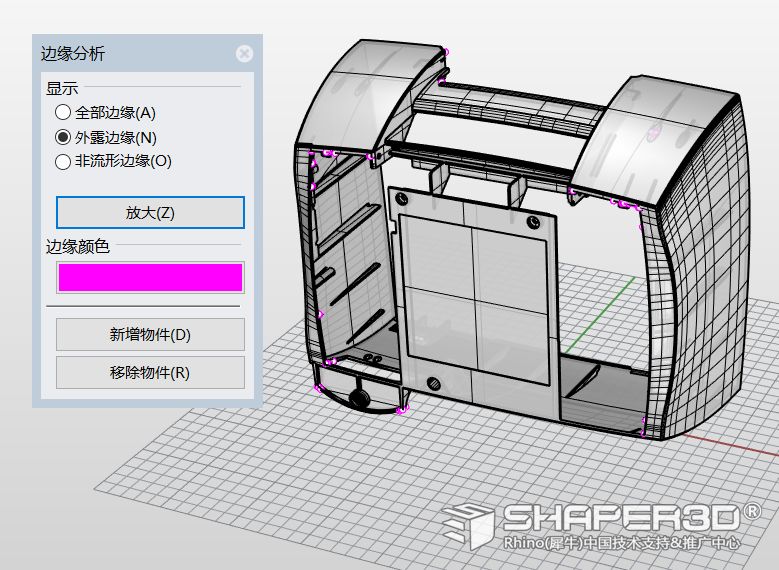

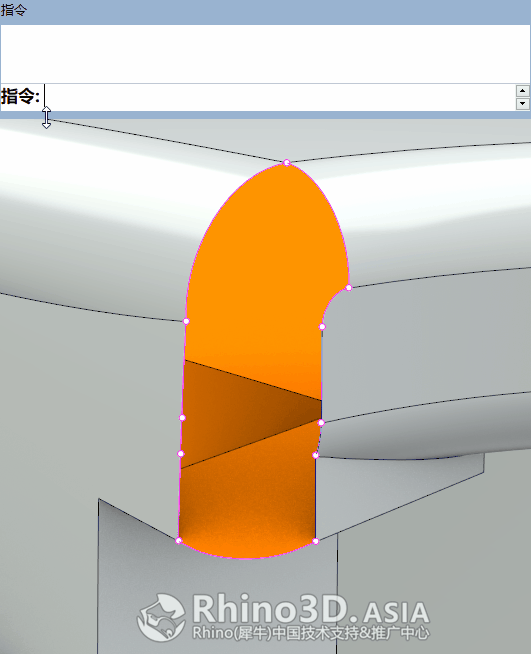

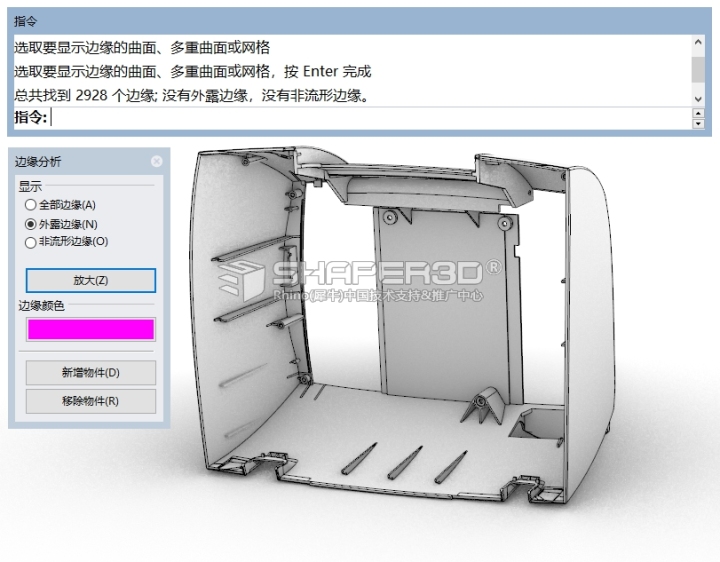

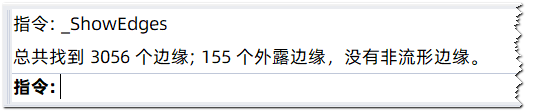

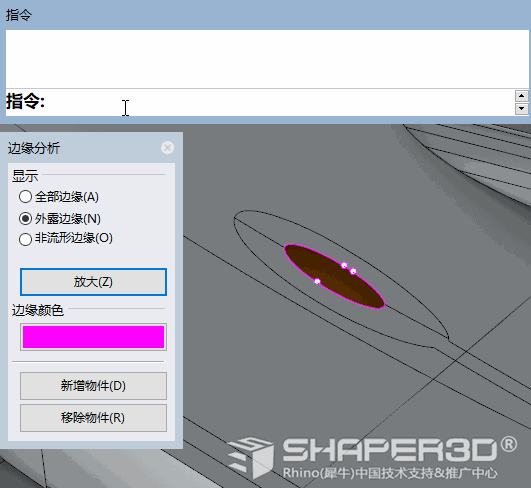

1.4 如果有其他零碎的小曲面与复合曲面需先隐藏，先对主体复合曲面的破面进行修复,选择所有多重曲面对象，然后执ShowEdge 指令，选择“外露边缘”选项，并注意指令提示栏所反馈的信息。

提示:

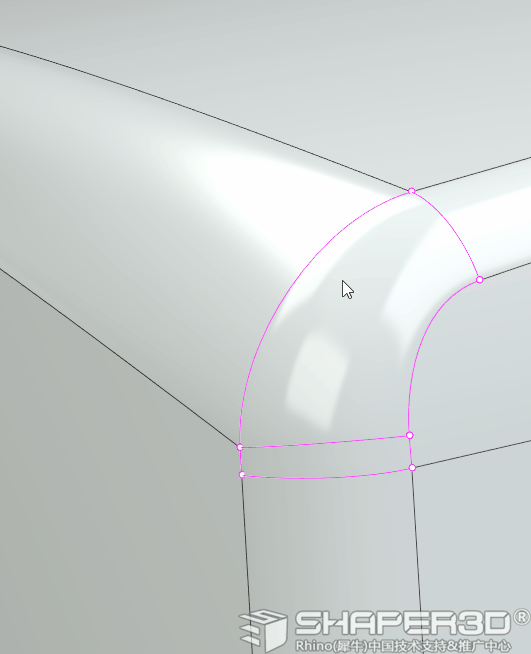

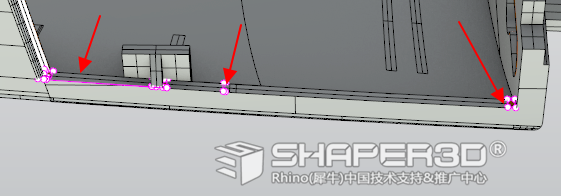

● 上图中，洋红色部分皆为破面的地方（本文后续所有图片洋红色部分皆为破面部位）。

● 破面都是因为曲面之间的间隙大于绝对公差而造成，可能是建模的过程中某些错误的操作所致。这里要做的事情就是修复这些间隙，完成“补面”的工作。

02 修复常见破面

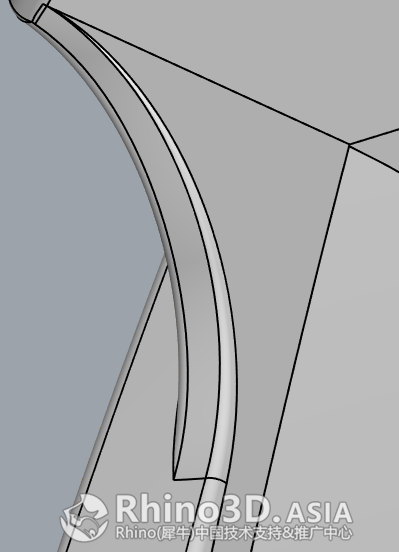

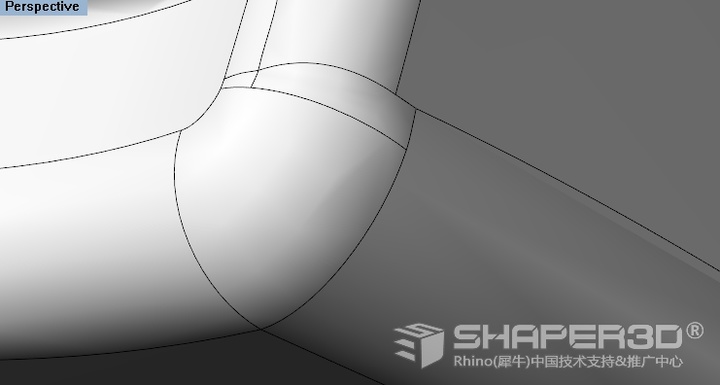

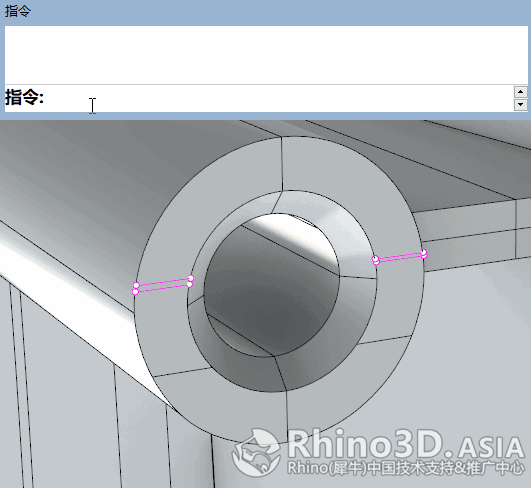

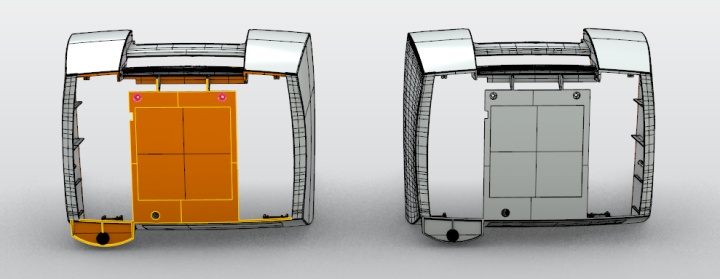

2.1 曲面内缘的一些缺口与破面，如下图中的这些地方，可以直接使用Untrim 指令修复,见下图。

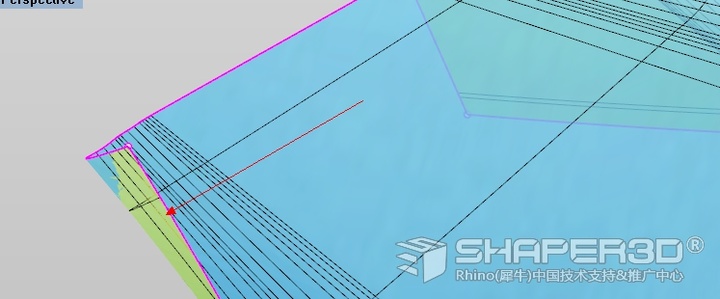

2.2 平直面， 如下图的平直部位，先使用ExtractSrf 指令提取不要的曲面然后删除，然后使用PlanarSrf 指令选取边缘生成平面曲面，最后组合。

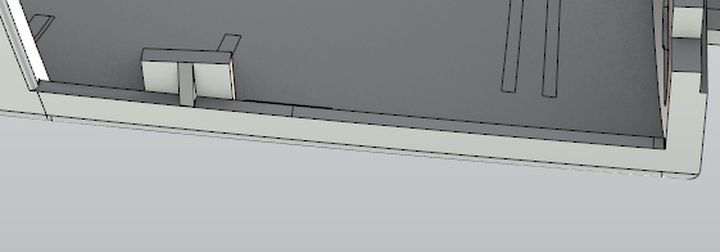

下图所示的缝隙看起来比较复杂，其实也只是一个较长距离的平直面，可按2.2所述的方法进行修整。

03 消除间隙

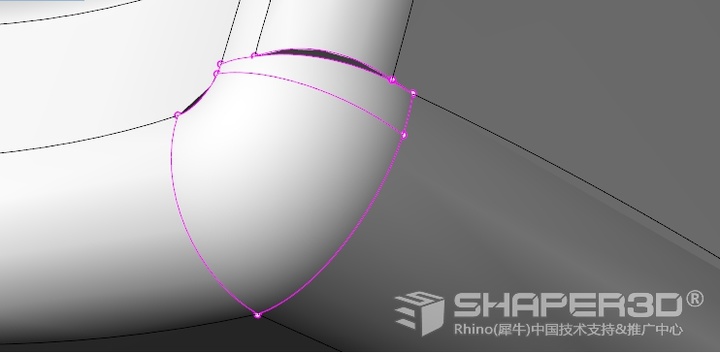

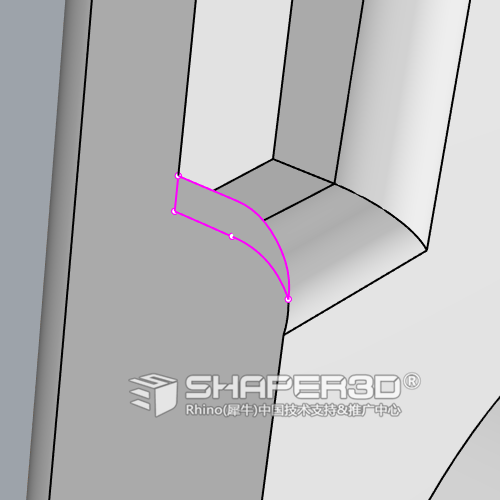

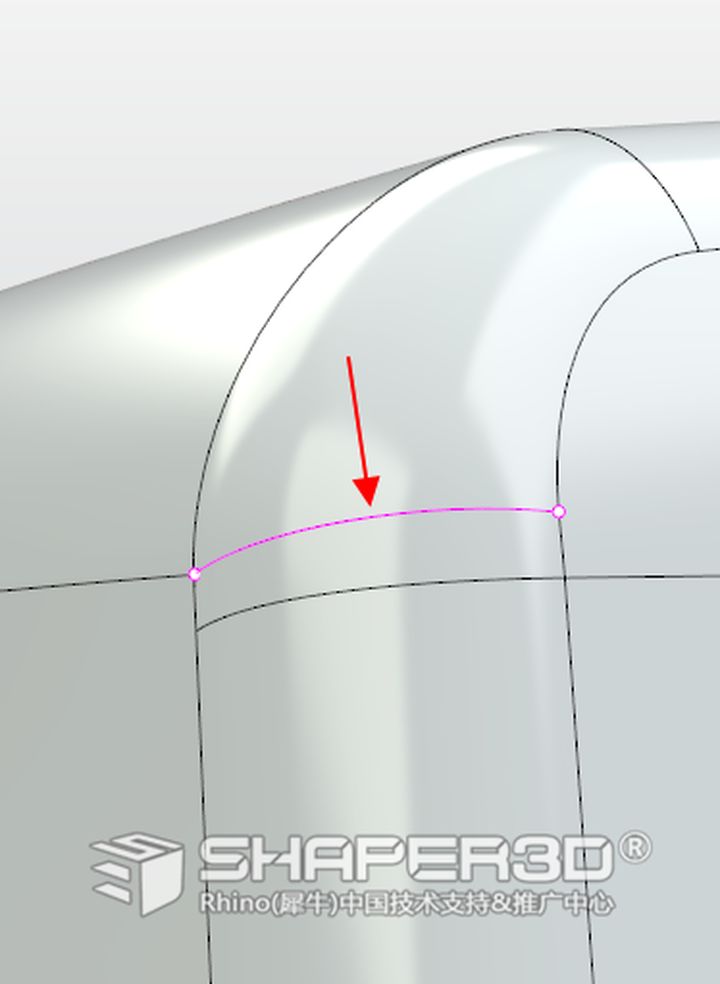

3.1 在CAD软件导R角指令会产生一些小的间隙，可以使用MatchSrf 指令进行衔接，如下图：

提示:

● 缩回已修剪曲面

● 衔接曲面

● 组合

04 填补丢失的曲面

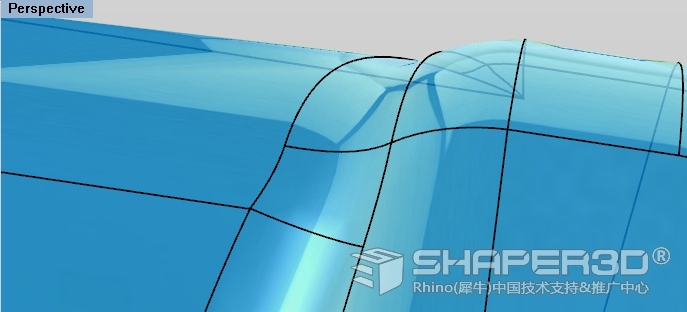

4.1 导入的3D模型经常会发生曲面“丢失”、扭曲变形等现象，如下图所示：

4.2 处理的方法是直接删除有问题的曲面，再依据边界条件来构建新曲面，需要注意新曲面与周边曲面的衔接关系。

提示:

● 使用ExtractSrf 指令提取要处理的局部曲面

● 使用Trim 或Split 指令来修剪曲面不需要的部分

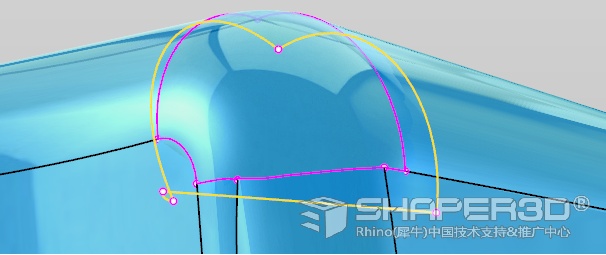

4.3 使用构建曲面的指令进行行实面，过程如下田图所示：

提示:

● 使用MergeEdge 指令合并零碎边缘

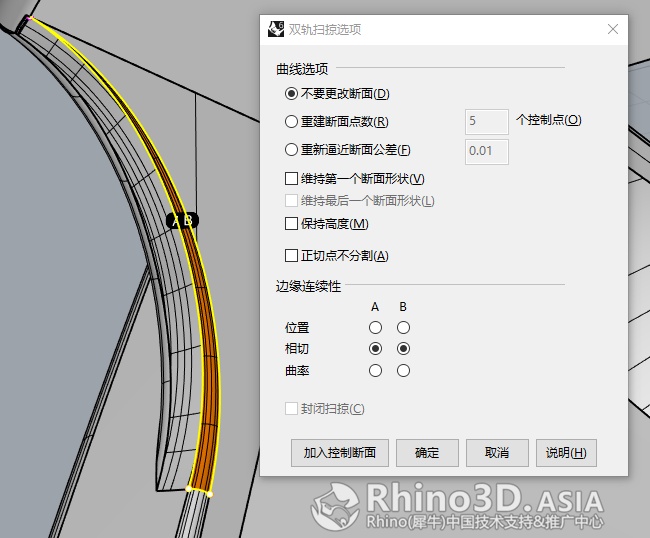

● 使用Sweep 2 指令建构曲面

● 组合

05 处理溢出的曲面

5.1如下图所示，处理这种多出来的曲面的方法是使用DupEdge 指令提取曲线，然后Trim 指令进行修剪即可

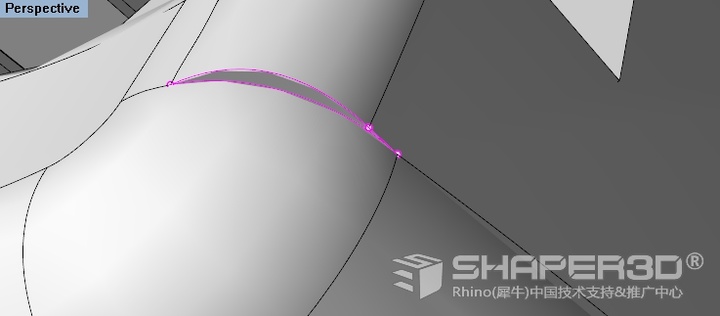

5.2 而下图这类导圆角失败的离散的曲面也是较为常见：

5.3 处理的方法是先删除这种离散的曲面，然后可以用如双轨扫掠、EdgeSrf等指令来构建这处的曲面。

06 重建曲面与相交曲线

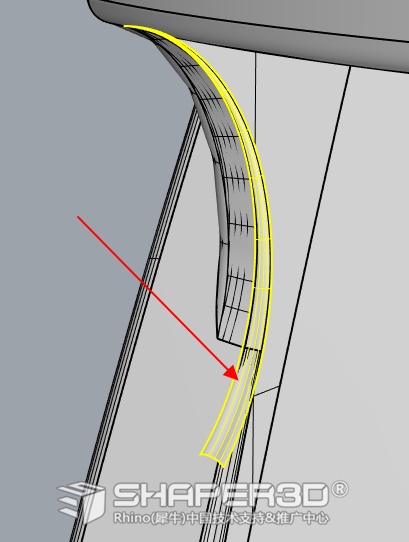

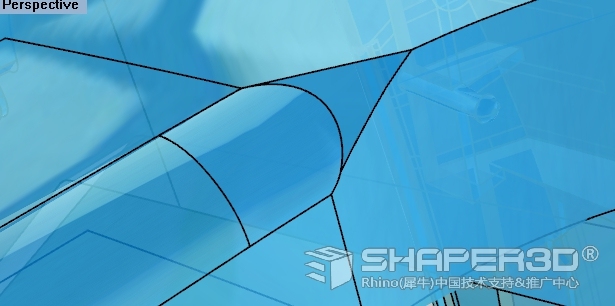

6.1 有些缝隙看起来是两个或者多个曲面没有交集在一起，而造成破面， 其实这是由于曲面本身结构错误而不能相交在一起，需要重新调整曲面结构，重新计算相交线即可，如下图所示，需要抽取箭头所指曲面（使用ExtractSrf指令），然后重新计算外围相交线

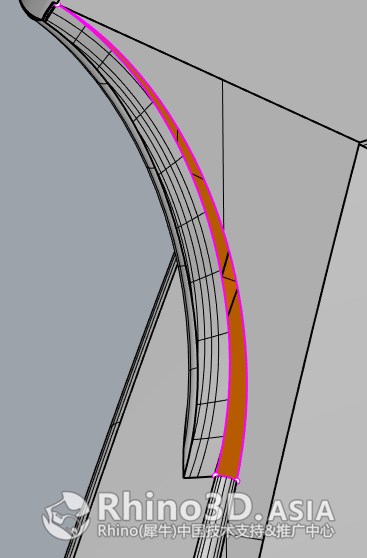

6.2 抽取曲面然后Untrim 指令，如下图中黄色部分。然后删除一些非常细微的碎面。

6.3提取上图中粉色分的边缘曲线，然后使用 Split 指令分割上一步所提取出来的曲面，然后Join 曲面，结果如下图：

07 曲面替代

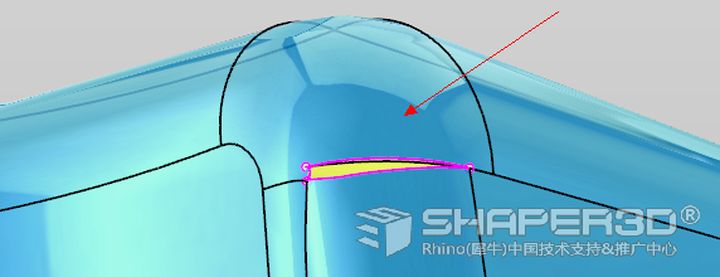

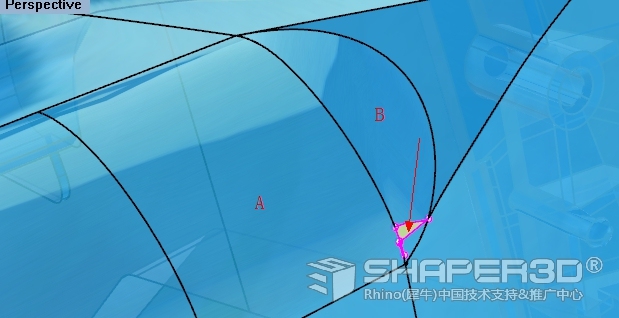

7.1 如果缝隙所在的相邻曲面曲率接近， 一般建议修改其中较大的曲面，然后重新计算其与主体之间的相交线，用大面直接替代小曲面。例如下图中A B曲面，看起来很小的区域，缝隙在两个曲面之间，这里并不需要修整A B两个曲面，仅对曲面A做修整即可,见下图：

7.2 这里采取的方法是 删除曲面B，Untrim曲面A，如下图：

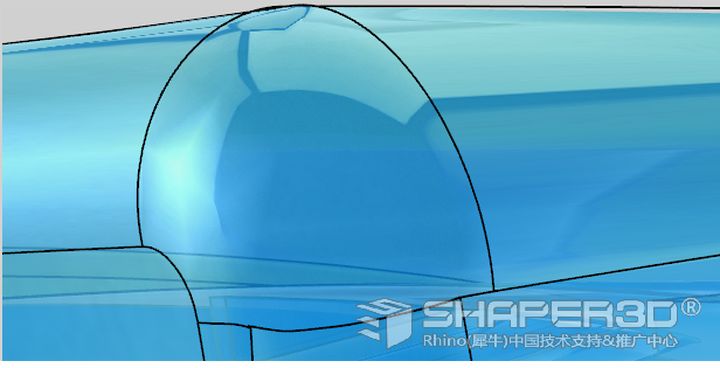

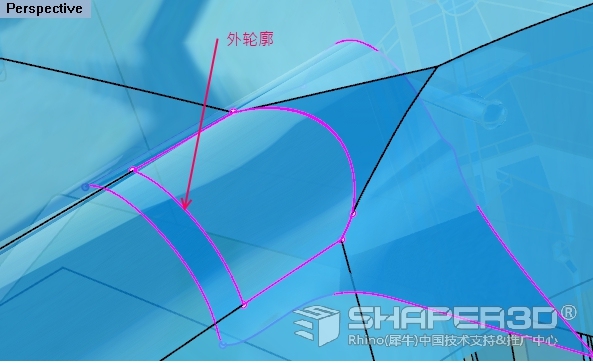

7.3 提取上图中的”外轮廓”的曲面边缘，然后Split上一步中Untrim的曲面，然后Join曲面，这样能较快的处理好这里的缝隙，且和原始曲面的曲率几乎没有差别。如下图：

例如下面这种缝隙看起来比较复杂，也是可以采取曲面替代的办法来修正左右两边的缝隙：

最后修正效果如下：

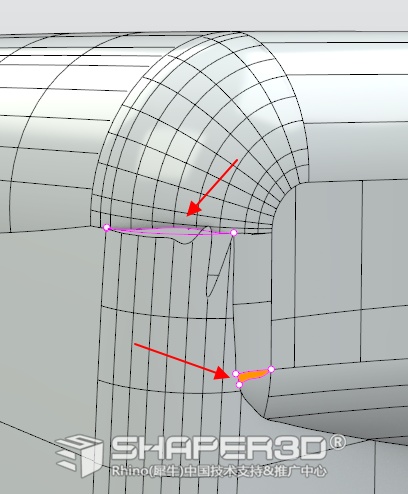

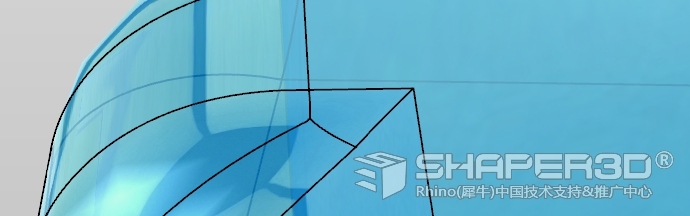

7.4还有一些缝隙在几个细小的碎面的结合处，这种情况也可以用曲面替换的方式来修复，这种碎面很多时候是 倒R角等指令遗留下来的，如下图：

修复后的效果如下图：

08 剔除多余曲面

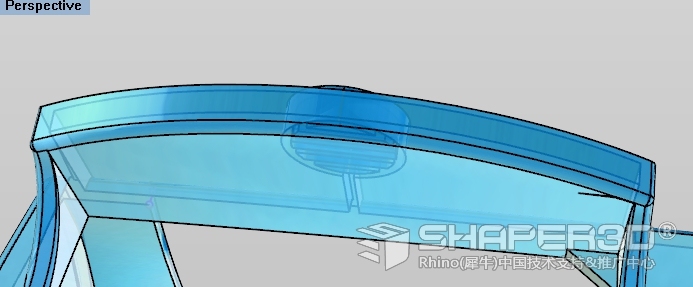

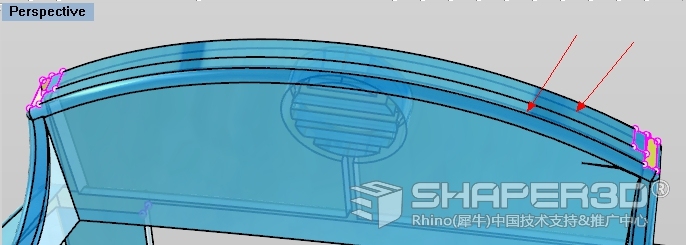

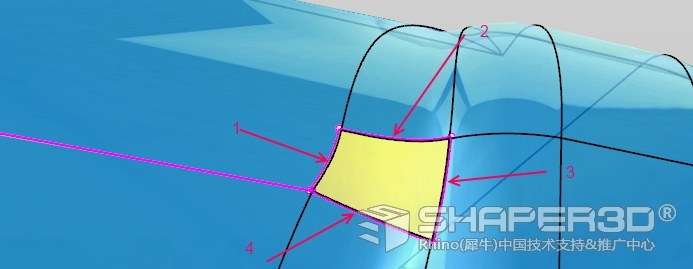

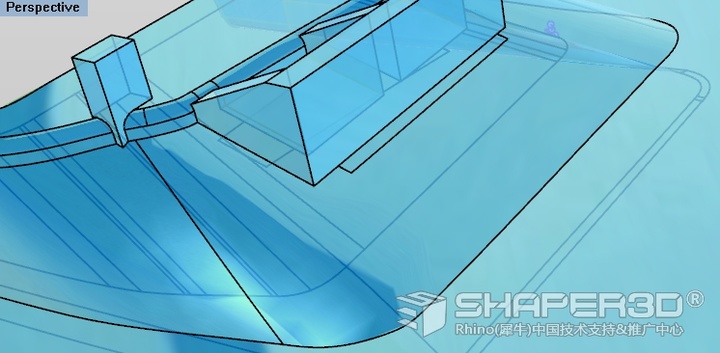

8.1 有些缝隙是由于多余曲面造成，需要剔除才能正确的修复缝隙。比如下面中的4处曲面边缘，看起来就比较异常，如下图：

剔除去多余曲面后结果如下图：

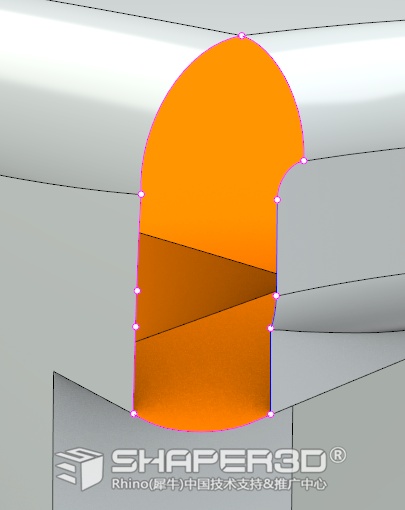

8.2 使用 Networksrf 指令补面效果，见下图：

09 修正曲面结构

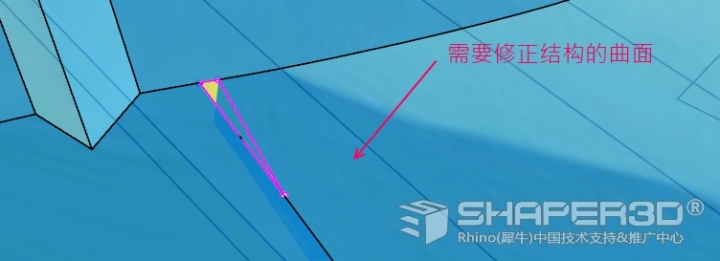

9.1 下面的缝隙看起来很小且不起眼，但真正问题是由于右边标识曲面结构造成，如下图所示：

9.2 先抽取上图中右边的曲面，然后Untrim曲面，修复结果有问题的曲面至最原始的状态，如下图。

9.3 打开曲面控制点，然后使用 MoveUVN 指令调整曲面的控制点，如下图:

9.4 提取复合曲面边缘，用来Trim 上一步的曲面

9.5 Trim曲面，然后Join 曲面，效果如下图：

10 顺接缝隙

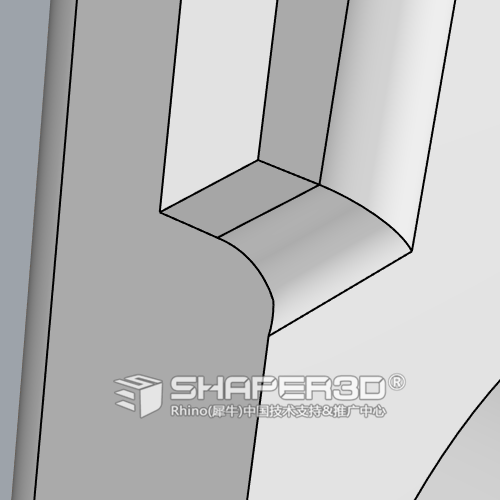

10.1如下图所示，有一些缝隙完全是建模操作不合理造成，如下图，这里的落差造成模型局部不顺滑，这里不仅需要修补破面而且需要手动处理这里的衔接关系：

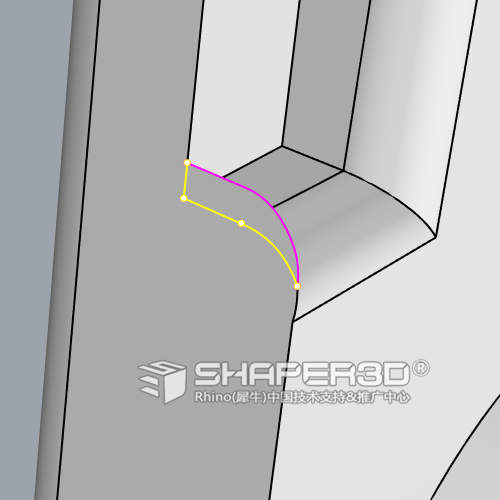

10.2提取上图中下面的曲面，然后使用 Split 指令的以“结构线”选项来分割曲面，如下图

10.3 使用 BlendSrf 指令混接曲面，然后Join曲面，效果如下：

10.4修复完所有的破面，然后检查整个模型的缝隙

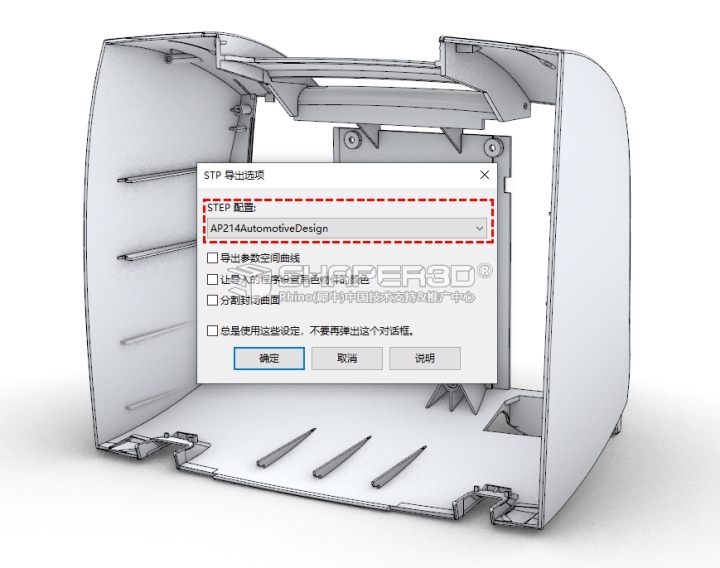

10.5 选取模型并以Step 格式导出，如下图：(具体Step 导出的选项说明可以看这里…)

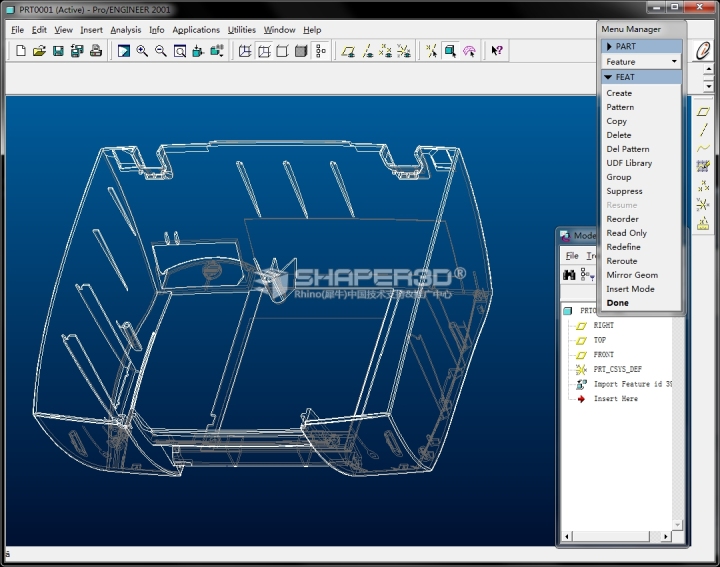

10.6 下图是在 Pro/E2001中导入上述Step 文件，已显示为实体，整个破面修复工作完成。

本教学完，谢谢关注！

各位看官请留步，还有宝呢~~

如果你是经常要在Rhino 中导角失败而不知如何处理的话，那，请看以下这视频教学：

Rhino倒角工具用法与技巧分享-学习视频教程-腾讯课堂​ke.qq.com

结合这二门方法，以后做模型就没有破面的困扰了！
