问题起源:
有一多层框架模型,需做楼板振动分析。
用midas Gen在验算楼板竖向振动,在相应楼层施加振动荷载,但结果与常规理念背道而驰:加速度最大值没有出现在加载楼层反而出现在了其他楼层?

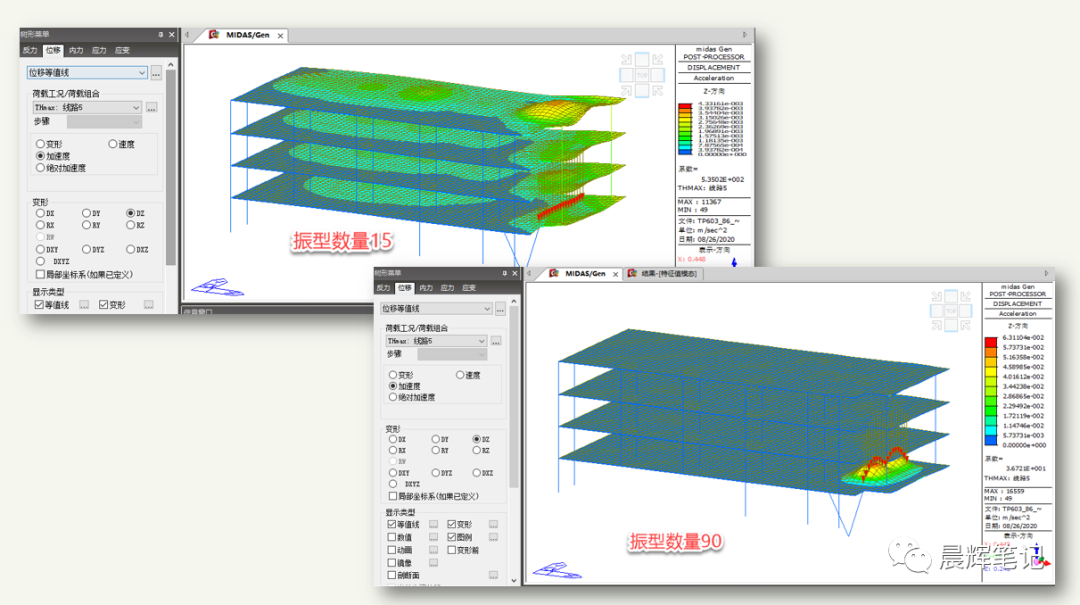

如下图所示:在底层施加节点动力荷载,最大加速度却在顶层楼板出现。
图1-问题模型位移结果异常图
找寻原因:时程分析方法:

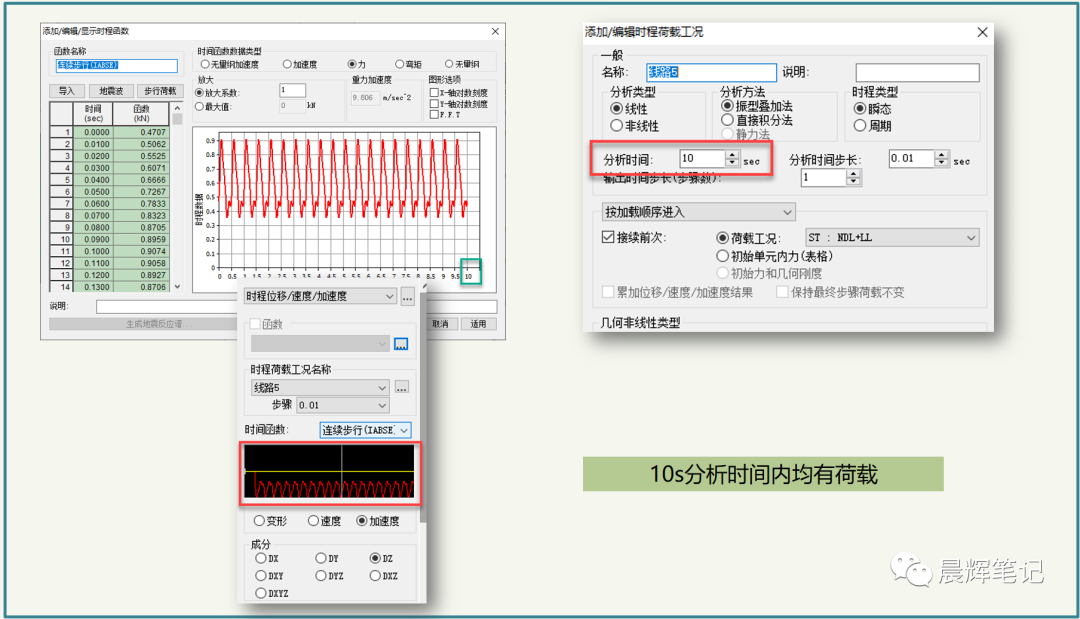

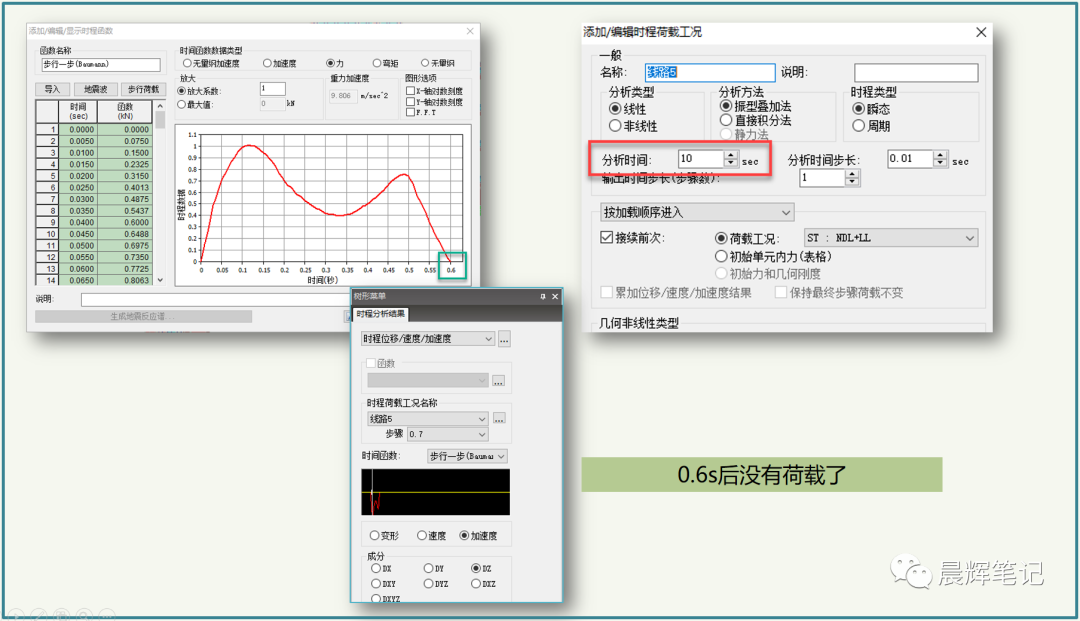

图2 -问题模型的时程荷载工况设置
软件中时程分析方法瞬态类型提供了两种——振型叠加法与直接积分法,这也是两种经典的动力响应分析数值模拟方法。
两种方法都是求解动力微分方程组。动力微分方程组参考往期软文-反应谱|D-V-A联合反应谱的由来与应用。
振型叠加法和直接积分法之间的唯一区别是振型叠加法在进行时间积分之前进行了基的变换,而直接积分法积分前没有进行广义坐标的转换。

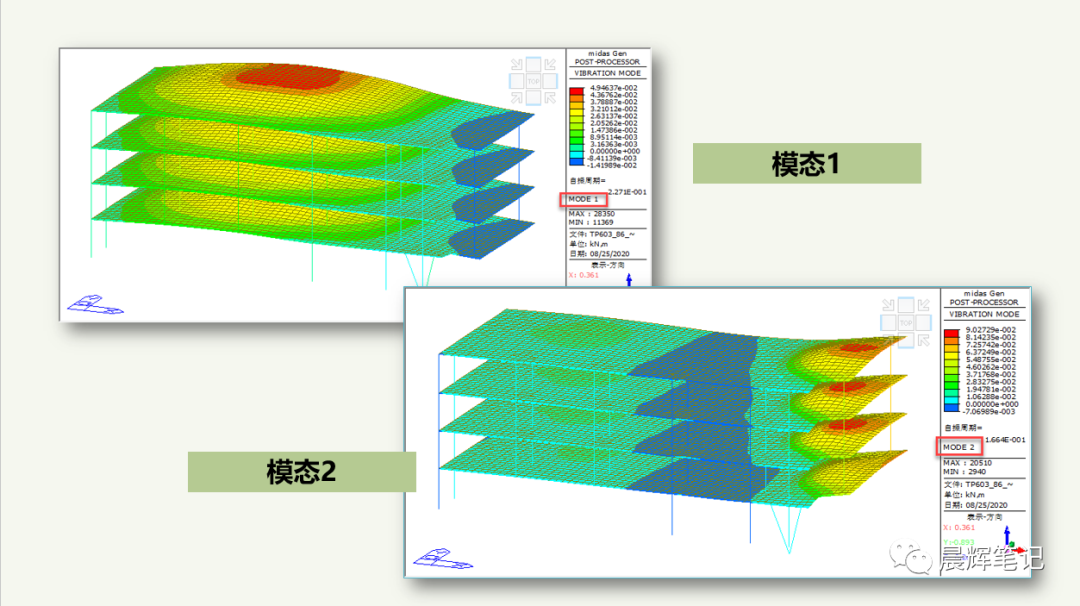

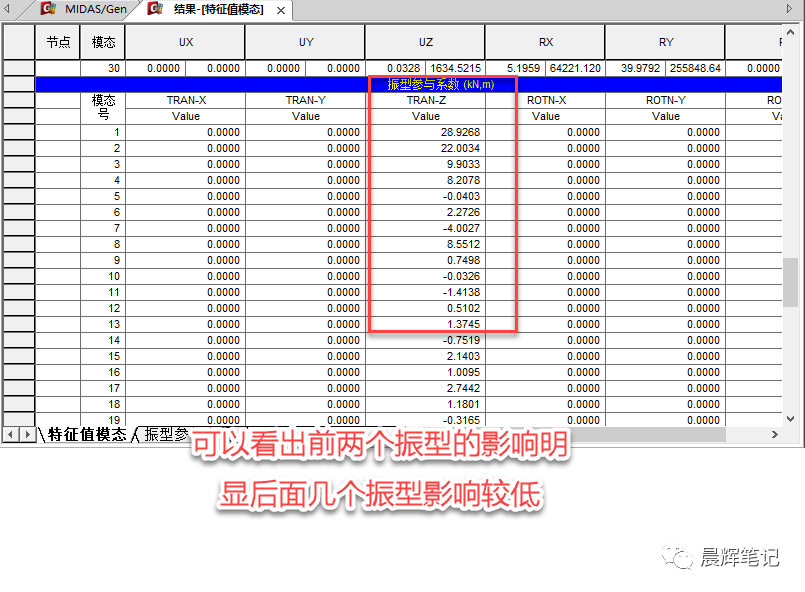

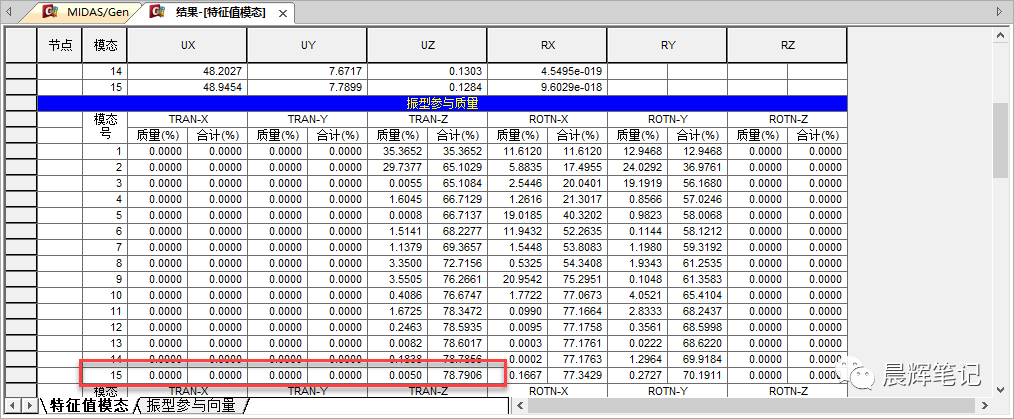

简单点说,振型叠加法即把多自由度体系的结构的整体
