我们在看CAD图纸的时候，经常需要辅助测量一些图纸的信息，使用CAD快速看图软件就可以快速、便捷的得到我们想要的图纸数据。

CAD快速看图软件可以轻松的实现直线、弧线、多段线、复杂封闭图形的长度及面积测算。CAD快速看图的测量不干扰原图纸，还提供了相应的辅助功能让测量结果轻松在图纸中得到对应。

1.可以测量两点间距离：使用对齐、线形功能

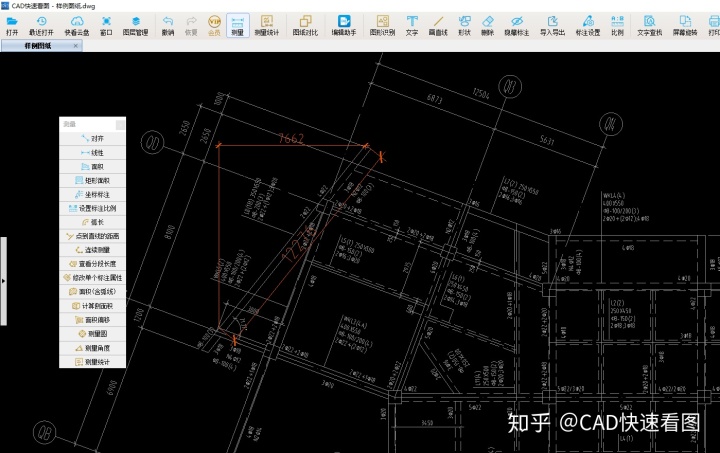

使用线性命令用可以测标注垂直和水平线段（或其投影）的长度，使用对齐功能可以测带有倾斜角线段的长度。

2.可以测量弧线：使用弧长功能

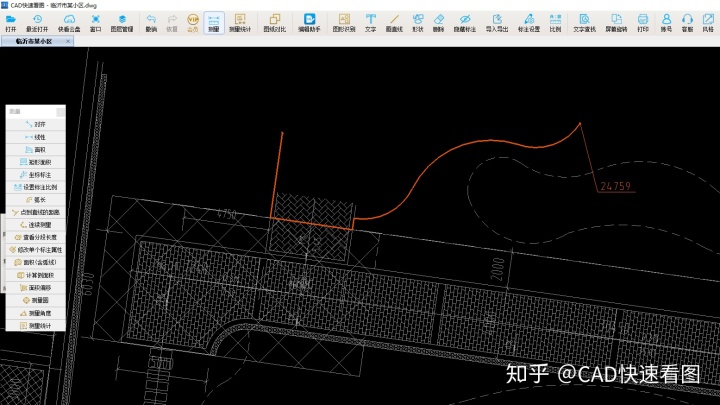

使用弧长功能后，鼠标放在弧上会出现自动捕捉，再次点击就可以出现弧长的数值了，还可以任意选择测量标注的保存位置。

3.可以测量包含弧线的多段线长度：使用连续测量功能

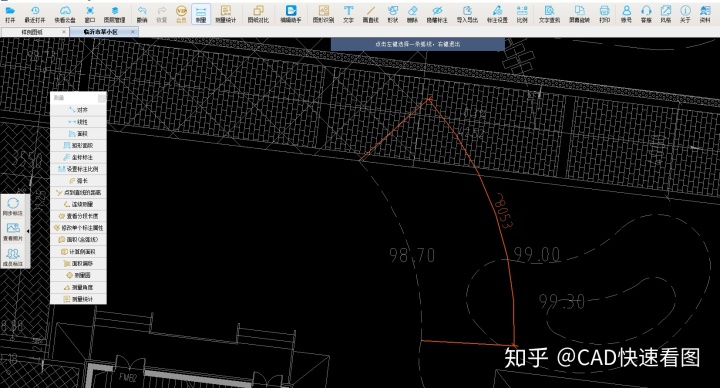

使用连续测量功能可以测量弧线或者直线与弧线组成的线条长度。并且能查看分段长度

4.可以测量复杂封闭图形的面积：使用面积含弧线功能

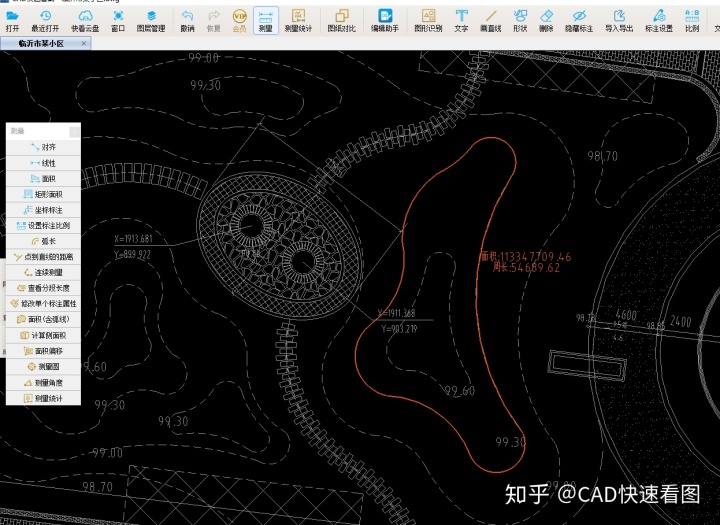

测量面积含弧线功能功能可以测量弧线或者直线与弧线组成的异形面积，也可以测量规则图形的面积。在各种专业中测量面积非常方便。

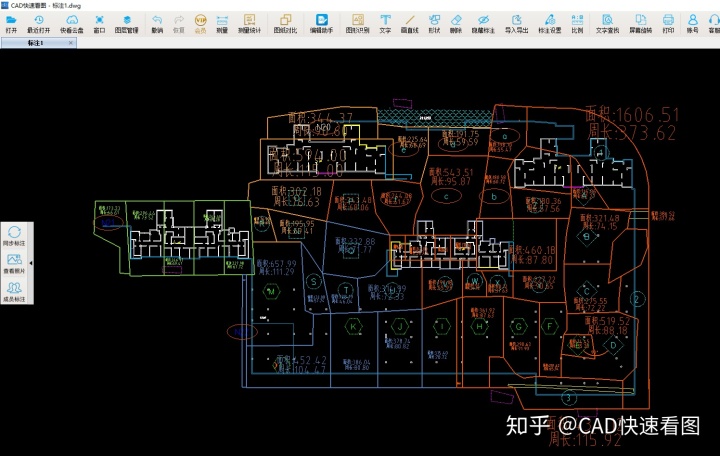

选择“面积含弧线”功能后，通过选择直线两端点确定选择直线。鼠标放到弧线上，可以自动识别，一键点击弧线就能选上整根弧线。把图形边线全部勾选完毕，软件会自动计算出闭合图形的面积，也可以任意的选择标注保存的位置

除了测量之外，快速看图还提供很多便捷的功能，可以更加轻松的浏览、统计从快速看图中测得的数据结果

1.支持面积测量结果平方米显示：

步骤：点击标注设置按钮--选择最后的平方米显示。

注意：当图纸单位是毫米时，可以选择此项。当图纸单位不是毫米时，不要选择。图纸单位可以查看轴线数据确定。

2. 支持测量结果高亮显示：

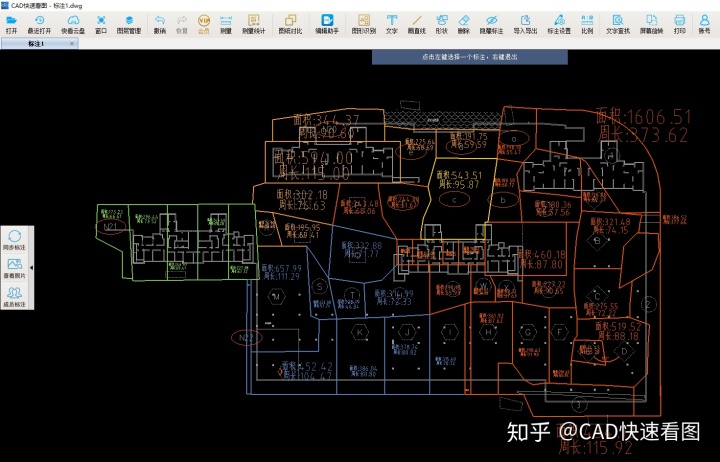

1、图纸上点右键，选择原图灰显，可以将原图灰显，测量结果高亮显示。

2、点击测量--修改单个标注属性。鼠标放在测量结果上，会高亮显示测量范围。
